DIFFERENTIAL

DISASSEMBLY

(1) Remove differential bearing cones (ring gear

and diff. case side) using Tool C-293-PA, Adapters
C-293-45, and Tool 4996 (Fig. 62) (Fig. 63).

(2) Using a suitable screwdriver, pry off and

remove speedometer drive gear (Fig. 64) (Fig. 65).

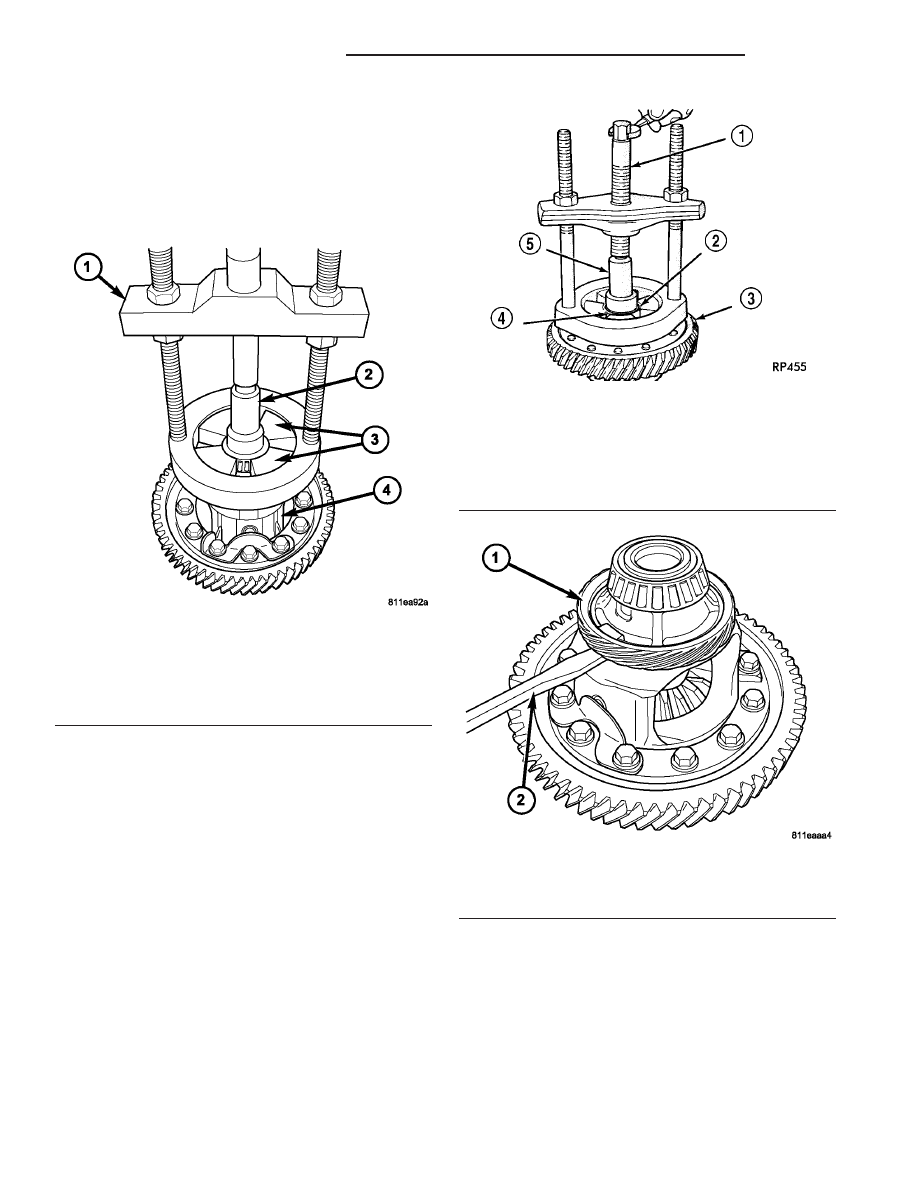

Fig. 62 Remove Differential Bearing Cone from Diff.

Case Side

1 - TOOL C-293
2 - TOOL C-4996
3 - TOOL C-293-45
4 - DIFFERENTIAL CASE

Fig. 63 Remove Differential Bearing Cone from Ring

Gear Side

1 - SPECIAL TOOL C-293
2 - SPECIAL TOOL ADAPTER C-293-45 (USE 4 PIECES)
3 - DIFFERENTIAL ASSEMBLY
4 - DIFFERENTIAL BEARING CONE
5 - SPECIAL TOOL C-4996 (NOTE POSITION)

Fig. 64 Pry off Speedometer Drive Gear

1 - SPEEDOMETER GEAR
2 - SCREWDRIVER

21 - 24

T350 MANUAL TRANSAXLE

PL/SRT-4

(3) If servicing only pinion and side gears, remove

ring gear-to-case bolts at pinion shaft retainer only
(Fig. 66). Remove pinion shaft retainer (Fig. 67). Dis-
card and use NEW bolts upon assembly.

(4) If servicing ring gear as well, remove remain-

ing ring gear-to-case bolts and remove ring gear from
case (Fig. 68).

(5) Remove pinion shaft (Fig. 69).

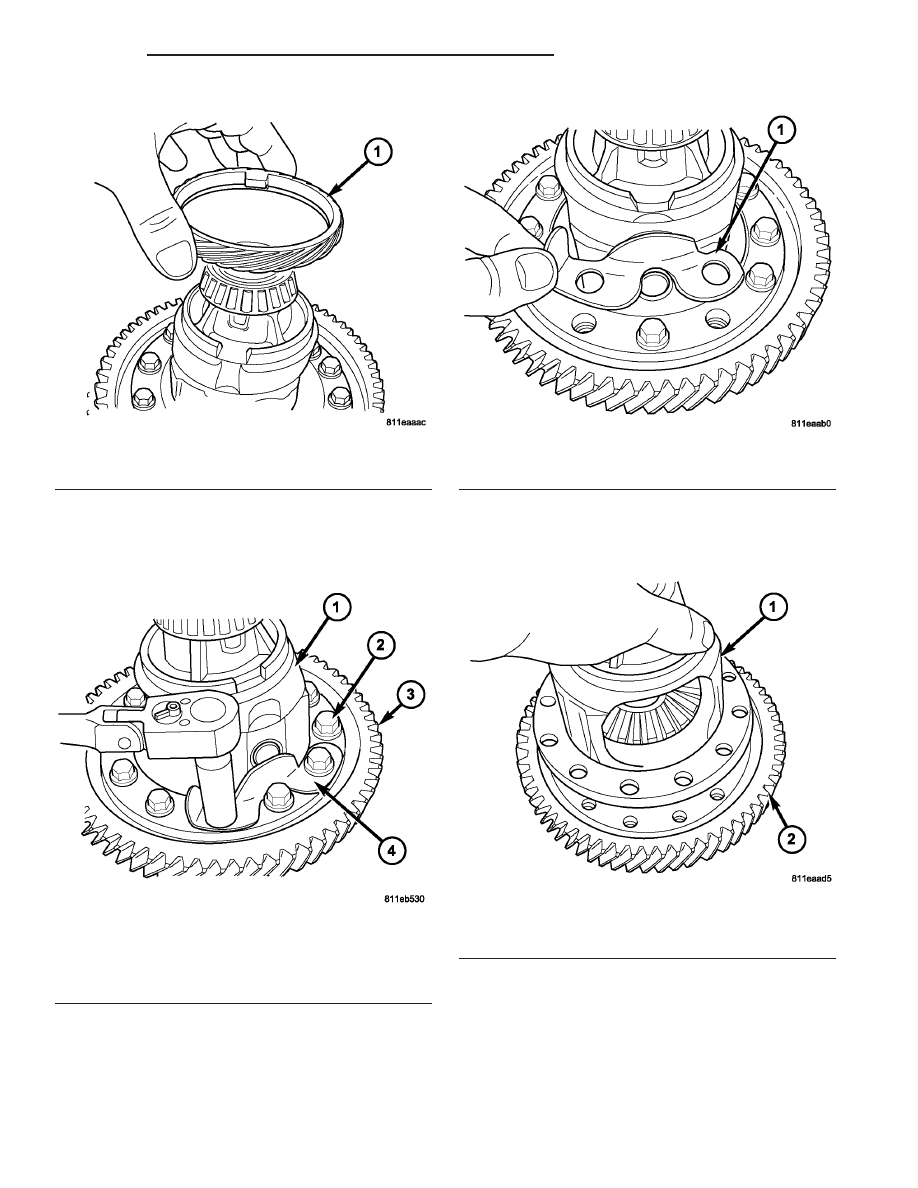

Fig. 65 Speedometer Drive Gear

1 - SPEEDOMETER GEAR

Fig. 66 Differential Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - BOLT (12)
3 - RING GEAR
4 - PINION SHAFT RETAINER (2)

Fig. 67 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 68 Differential Ring Gear and Case

1 - DIFFERENTIAL CASE
2 - RING GEAR

PL/SRT-4

T350 MANUAL TRANSAXLE

21 - 25

DIFFERENTIAL (Continued)

(6) Remove pinion gears, side gears, and thrust

washers (Fig. 70) (Fig. 71) (Fig. 72).

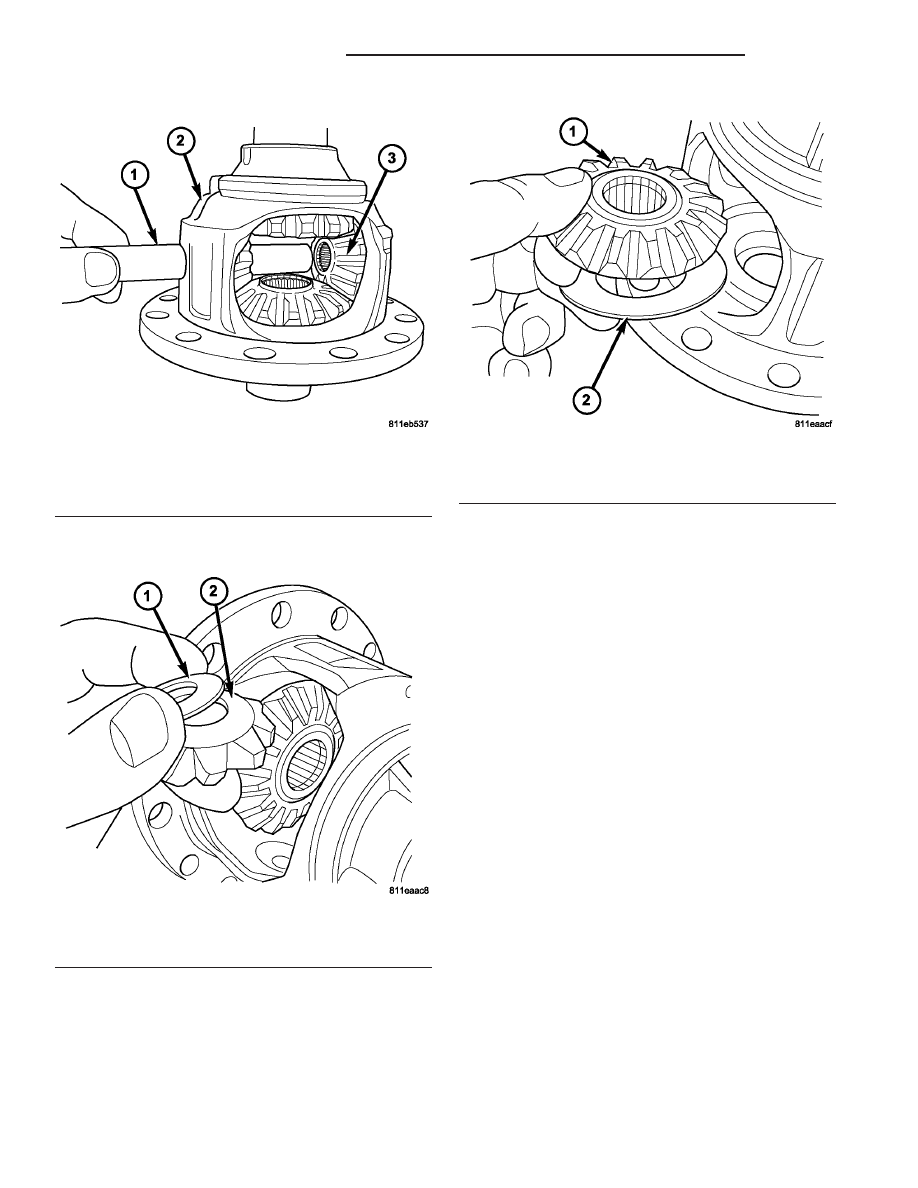

Fig. 69 Pinion Shaft Removal/Installation

1 - PINION SHAFT
2 - DIFFERENTIAL CASE
3 - PINION GEAR (2)

Fig. 70 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 71 Side Gear and Washer

1 - SIDE GEAR
2 - WASHER

21 - 26

T350 MANUAL TRANSAXLE

PL/SRT-4

DIFFERENTIAL (Continued)

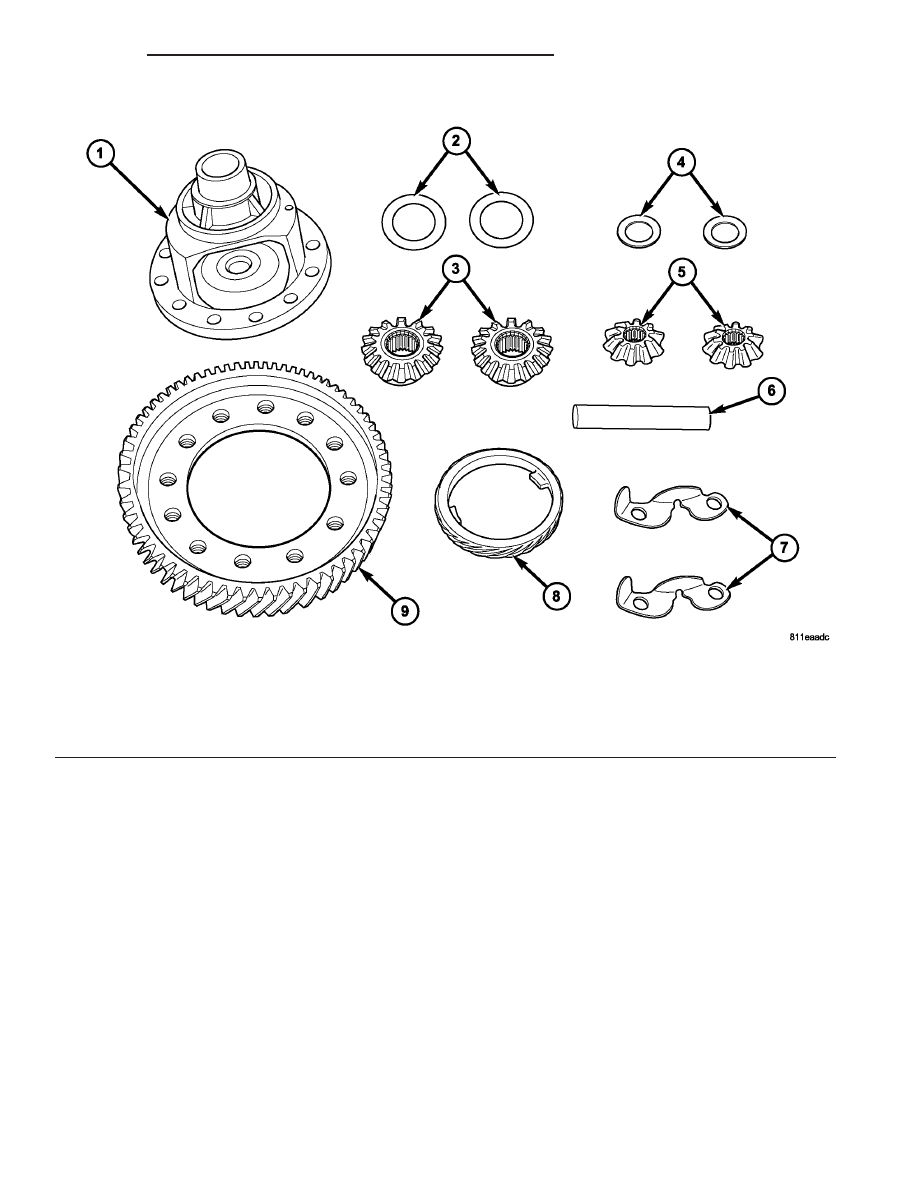

Fig. 72 Differential Components

1 - DIFFERENTIAL CASE
2 - SIDE GEAR WASHER (2)
3 - SIDE GEAR (2)
4 - PINION GEAR WASHER (2)
5 - PINION GEAR (2)

6 - PINION SHAFT
7 - PINION SHAFT RETAINER (2)
8 - SPEEDOMETER DRIVE GEAR
9 - RING GEAR

PL/SRT-4

T350 MANUAL TRANSAXLE

21 - 27

DIFFERENTIAL (Continued)
