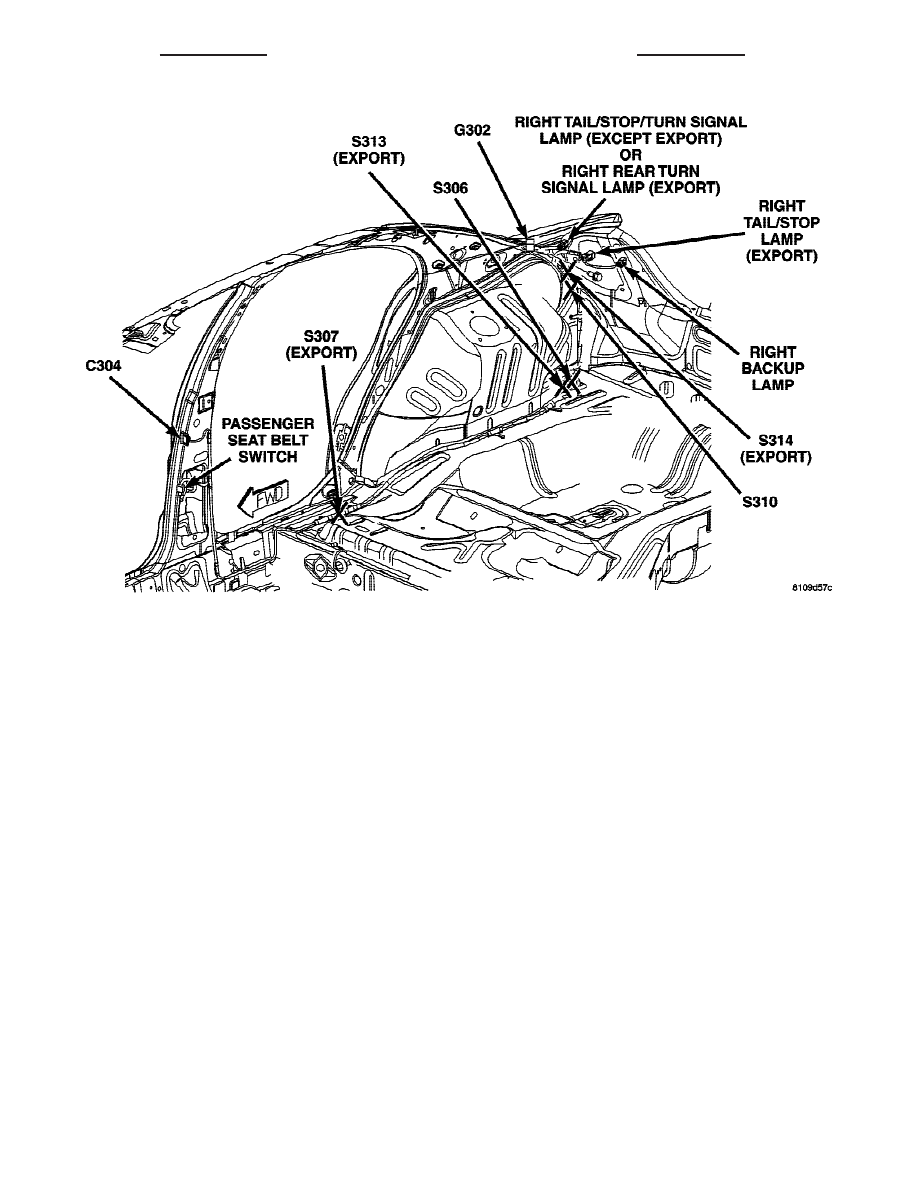

Fig. 29 BODY (RIGHT REAR) - LHD

8W - 91 - 34

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PL/SRT-4

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

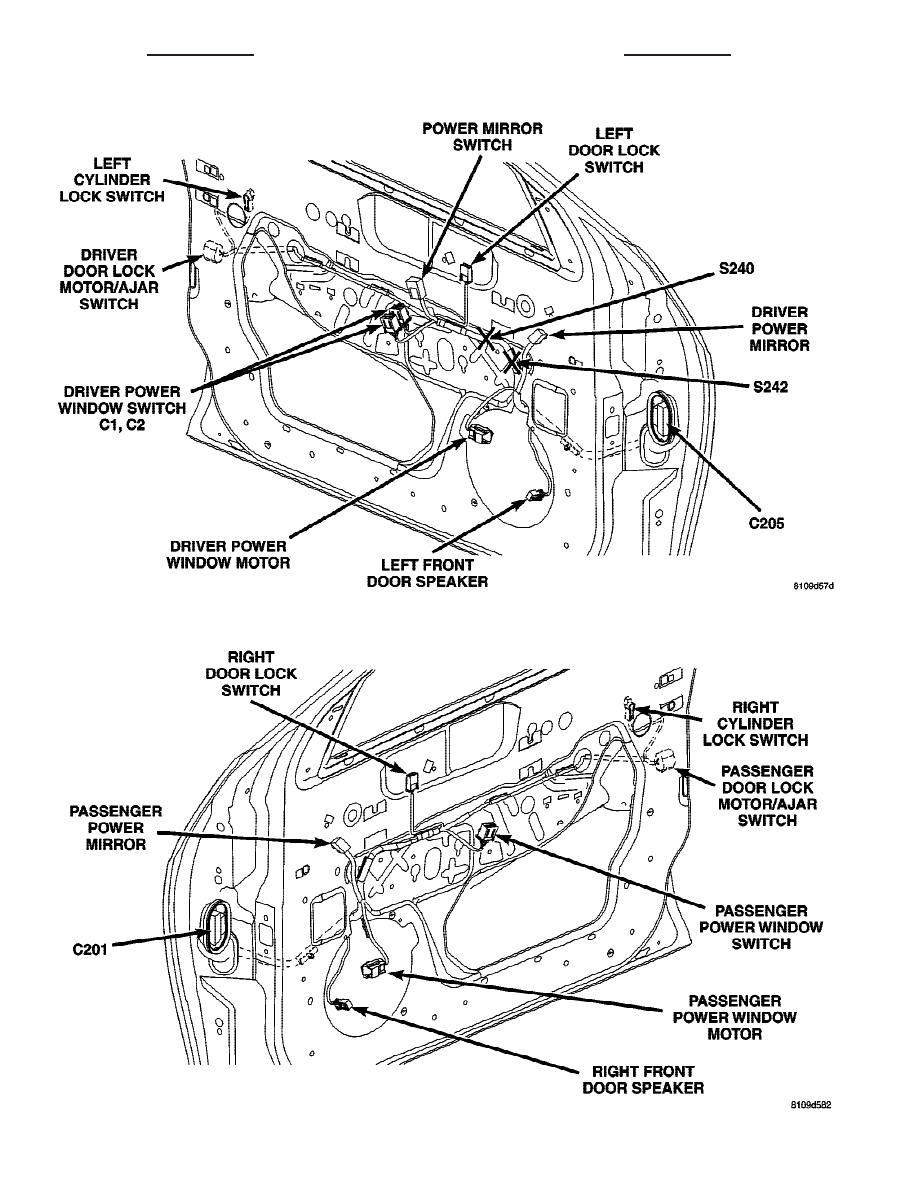

Fig. 30 DOOR (DRIVER) - LHD

Fig. 31 DOOR (PASSENGER) - LHD

PL/SRT-4

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 35

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

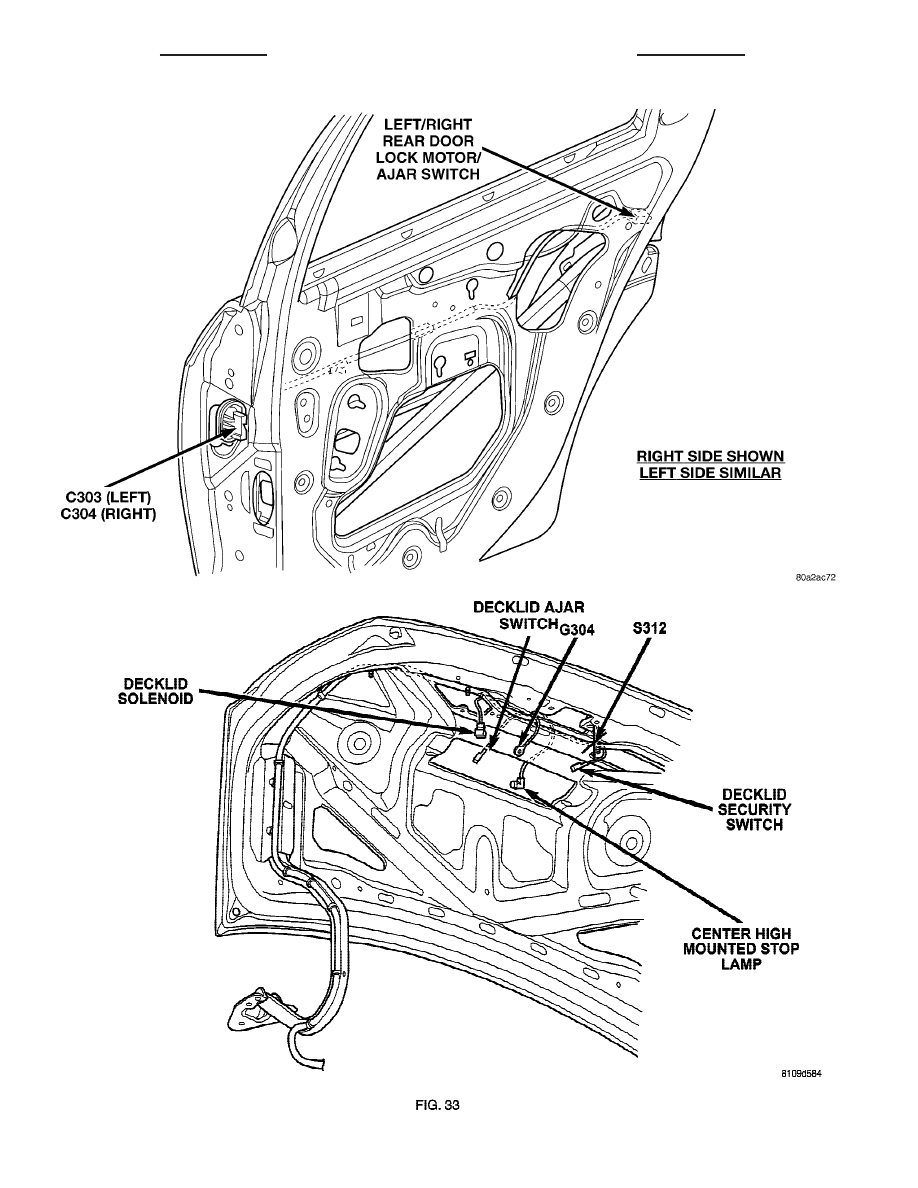

Fig. 32 DOOR (REAR) - LHD

Fig. 33 DECKLID - LHD

8W - 91 - 36

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PL/SRT-4

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

DESCRIPTION - RHD

This section provides illustrations identifying con-

nector, ground and splice locations in the vehicle.
Connector, ground and splice indexes are provided.
Use the wiring diagrams in each section for connec-

tor, ground and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS - RHD

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

A/C Compressor Clutch

BK

Right Front of Engine Compartment

41

A/C Cycling Switch

BK

Left Center of Instrument Panel

N/S

A/C-Heater Blower Motor

BK

Left Side of Instrument Panel

N/S

A/C-Heater Control

GY

Center of Instrument Panel

45

A/C High Pressure Switch

BK

Front Center of Engine Compartment

34, 37, 36

A/C Low Pressure Switch

BK

Left Rear of Engine Compartment

35

Airbag Control Module

YL

Center Console Behind Shift Lever

46, 50

Ambient Temperature Sensor

BK

Left Front Engine Compartment

34

Autostick Switch

NAT

Near Shift Lever

46

Backup Lamp Switch (MTX)

GY

Left Front of Engine Compartment

36

Battery

-

Left Side of Engine Compartment

43

Blower Motor Resistor Block

BK

In Plenum

44

Brake Fluid Level Switch

BK

Near Right Front Strut Tower

34, 35

Brake Lamp Switch

Top of Brake Pedal

36, 44

Brake Transmission Shift
Interlock Solenoid

WT

Right Side of Instrument Panel Near
Sentry Key Immobilizer Module T/O

46

C101

BK

Left Rear of Engine Compartment

35, 38, 39

C103

BK

Right Side of Instrument Panel

36, 44, 46, 47

C104

GY

Right Side of Instrument Panel

36, 44, 46, 47

C105

BK

At Right Kick Panel Area

36, 44, 51

C106

BK

Left Rear of Engine Compartment

35

C109

BK

Lower Right Front Facia

34

C201

GY

Right Side of Instrument Panel

46, 47, 56

C202

LT GN

Left Upper Instrument Panel

44, 45, 46

C203

LT GY

Left Upper Instrument Panel

45, 46

C204

RD

Left Upper Instrument Panel

45, 46, 49

C205

GY

Left Lower Instrument Panel

46, 55

C206

LT GY

Rear of Center Console

46, 50

C208

YL

Below Right Front Seat

50

C209

YL

Below Left Front Seat

N/S

C210

BK

Below Left Front Seat

N/S

C301

RD

Left C-Pillar

52

C302

BK

Inner Left Rear Quarter Panel

52

C303

BL/BK

Left B-Pillar at Rear Door

57

C304

BL/BK

Right B-Pillar at Rear Door

51, 54, 57

PL/SRT-4

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 37

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
