8W-30 FUEL/IGNITION SYSTEM

Component

Page

A/C Compressor Clutch Relay . . . . . . . . 8W-30-8, 24
A/C High Pressure Switch . . . . . . . . . . . . 8W-30-14
Ambient Temperature Sensor . . . . . . . . . . 8W-30-15

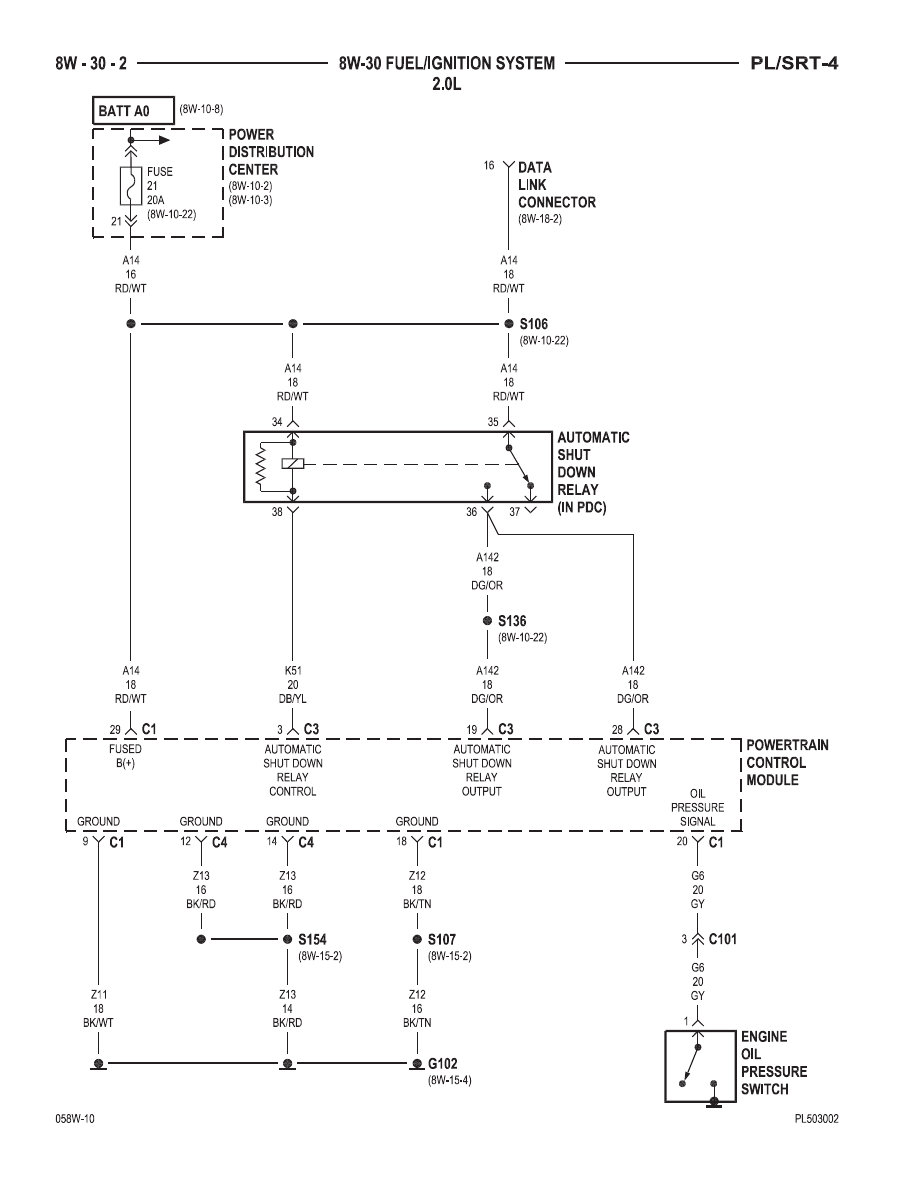

Automatic Shut Down Relay . . . . 8W-30-2, 4, 18, 20
Battery Temperature Sensor . . . . . . . . . . . 8W-30-16
Brake Fluid Level Switch . . . . . . . . . . . . . 8W-30-27
Brake Lamp Switch . . . . . . . . . . . 8W-30-10, 27, 28
Brake Transmission Shift Interlock

Solenoid . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-27

Camshaft Position Sensor . . . . . . . . 8W-30-6, 22, 26
Center High Mounted Stop Lamp . . . . . . . 8W-30-28
Clockspring . . . . . . . . . . . . . . . . . . . . . . 8W-30-5, 11
Clutch Interlock/Upstop Switch . . . . . . . . 8W-30-16
Controller Antilock Brake . . . . . . . . . . . . . 8W-30-27
Crankshaft Position Sensor . . . . . . . . . 8W-30-6, 22
Data Link Connector . . . . . . . . . . . 8W-30-2, 13, 18
Engine Coolant Temp Sensor . . . . . . . . 8W-30-6, 22
Engine Oil Pressure Switch . . . . . . . . . 8W-30-2, 18
EVAP/Purge Solenoid . . . . . . . . . . . . . . . . 8W-30-15
Fuel Injector No. 1 . . . . . . . . . . . . . . . . 8W-30-4, 20
Fuel Injector No. 2 . . . . . . . . . . . . . . . . 8W-30-4, 20
Fuel Injector No. 3 . . . . . . . . . . . . . . . . 8W-30-4, 20
Fuel Injector No. 4 . . . . . . . . . . . . . . . . 8W-30-4, 20
Fuel Pump Module . . . . . . . . . . . . . . . . 8W-30-9, 25
Fuel Pump Relay . . . . . . . . . . . . . . . . . 8W-30-9, 25
Fuel Tank . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9, 25
Fuse 10 . . . . . . . . . . . 8W-30-8, 9, 14, 24, 25, 26, 27
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8, 9, 27
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-12
Fuse 21 . . . . . . . . . . . . . . . . . 8W-30-2, 9, 13, 18, 25
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-27
Fuse Block . . . . . . . . . 8W-30-8, 9, 14, 24, 25, 26, 27
G102 . . . . . 8W-30-2, 3, 10, 12, 13, 15, 16, 18, 19, 28
G103 . . . . . . . . . . . . . . . . . . . . 8W-30-10, 16, 26, 28
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9, 25
G302 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9, 17, 25
Generator . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-14
Idle Air Control Motor . . . . . . . . . . . . . 8W-30-7, 23
Ignition Coil . . . . . . . . . . . . . . . . . . . . . 8W-30-4, 20

Component

Page

Ignition Switch . . . . . . . . . . . . . . . . . . 8W-30-14, 17
Inlet Air Temperature Sensor . . . . . . . . 8W-30-5, 21
Instrument Cluster . . . . . . . . . . . . . . . . 8W-30-9, 25
Knock Sensor . . . . . . . . . . . . . . . . . . . . 8W-30-5, 21
Left Speed Control Switch . . . . . . . . . . . . 8W-30-11
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8W-30-28
Manifold Absolute Pressure Sensor . . . 8W-30-5, 21
Manifold Tuning Valve Relay . . . . . . . . . . 8W-30-12
Manifold Tuning Valve Solenoid . . . . . . . . 8W-30-12
Multi-Function Switch . . . . . . . . . . . . . . . 8W-30-28
Natural Vacuum Leak Detection

Assembly . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17

Noise Suppressor . . . . . . . . . . . . . . . . . 8W-30-4, 20

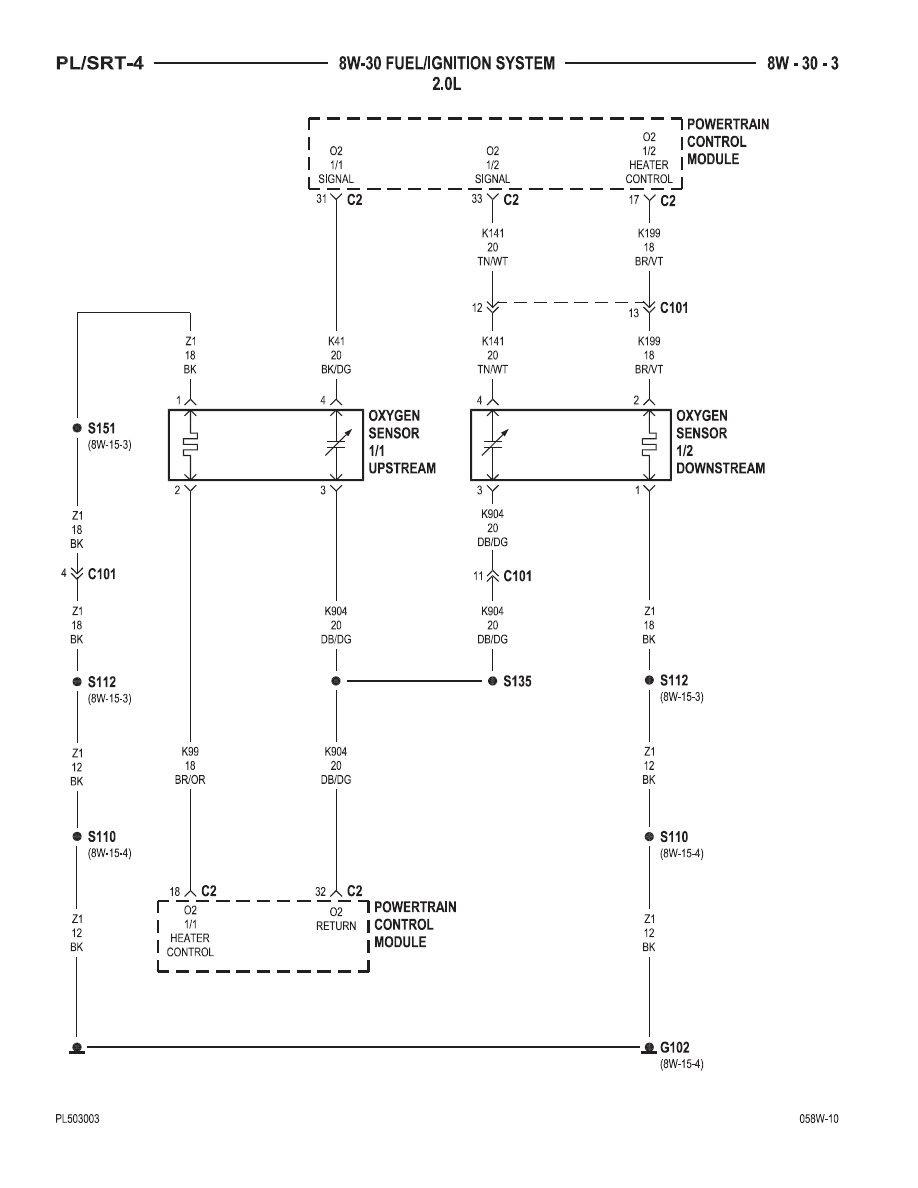

Oxygen Sensor 1/1 Upstream . . . . . . . . 8W-30-3, 19
Oxygen Sensor 1/2 Downstream . . . . . . 8W-30-3, 19
Power Distribution

Center . . . . . . . . . . 8W-30-2, 9, 12, 13, 18, 25, 27

Power Steering Pressure Switch . . . . . . . . 8W-30-15
Powertrain Control Module . . 8W-30-2, 3, 4, 5, 6, 7,

8, 9, 10, 11, 12, 13, 14, 15,

16, 17, 18, 19, 20, 21, 22,

23, 24, 25, 26, 27

Radiator Fan Control Relay . . . . . . . . . . . 8W-30-24
Radiator Fan High Relay . . . . . . . . . . . . . 8W-30-24
Radiator Fan Low Relay . . . . . . . . . . . . . . 8W-30-24
Radiator Fan Relay . . . . . . . . . . . . . . . . . . 8W-30-8
Radiator Fan Relay 2 . . . . . . . . . . . . . . . . . 8W-30-8
Right Speed Control Switch . . . . . . . . . . . 8W-30-11
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . 8W-30-28
Speed Control Servo . . . . . . . . . . . . . . 8W-30-10, 27
Starter Motor Relay . . . . . . . . . . . . . . 8W-30-15, 17
Surge Solenoid . . . . . . . . . . . . . . . . . . 8W-30-18, 26
Throttle Inlet Pressure Sensor . . . . . . . . . 8W-30-26
Throttle Inlet Pressure Solenoid . . . . . . . . 8W-30-26
Throttle Position Sensor . . . . . . . . . . . . 8W-30-5, 21
Vehicle Speed Sensor . . . . . . . . . . . . . . 8W-30-7, 23
Wastegate Solenoid . . . . . . . . . . . . . . . . . . 8W-30-26

PL/SRT-4

8W-30 FUEL/IGNITION SYSTEM

8W - 30 - 1
