Dodge Neon / Neon SRT-4. Manual - part 129

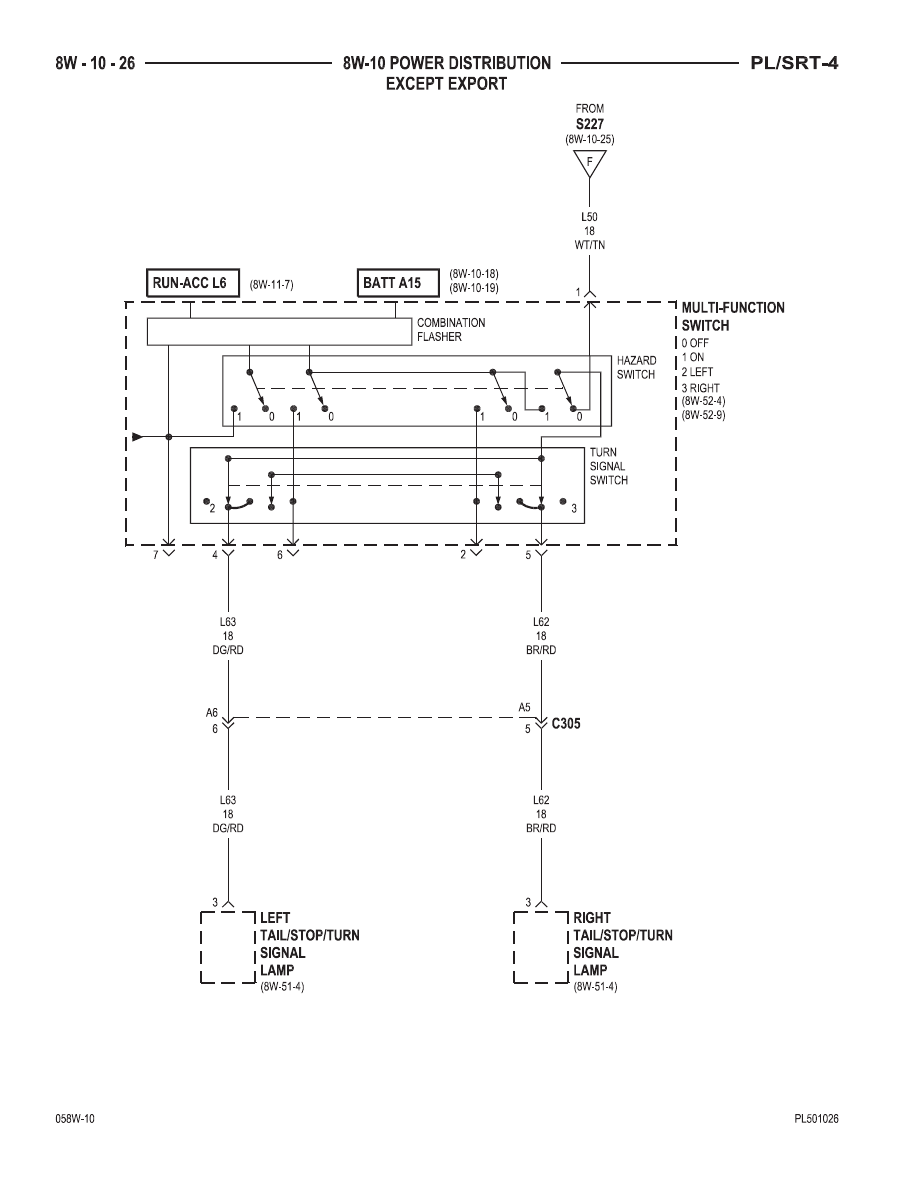

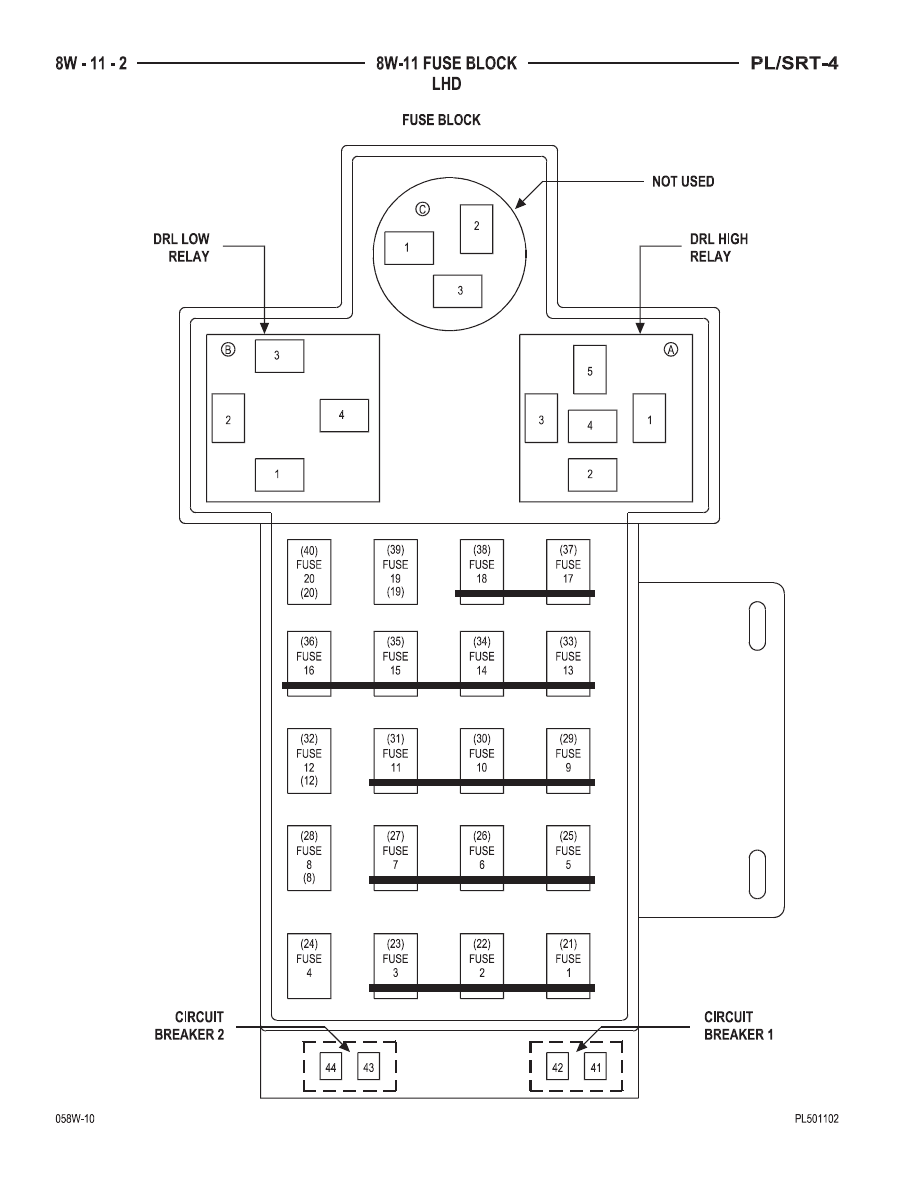

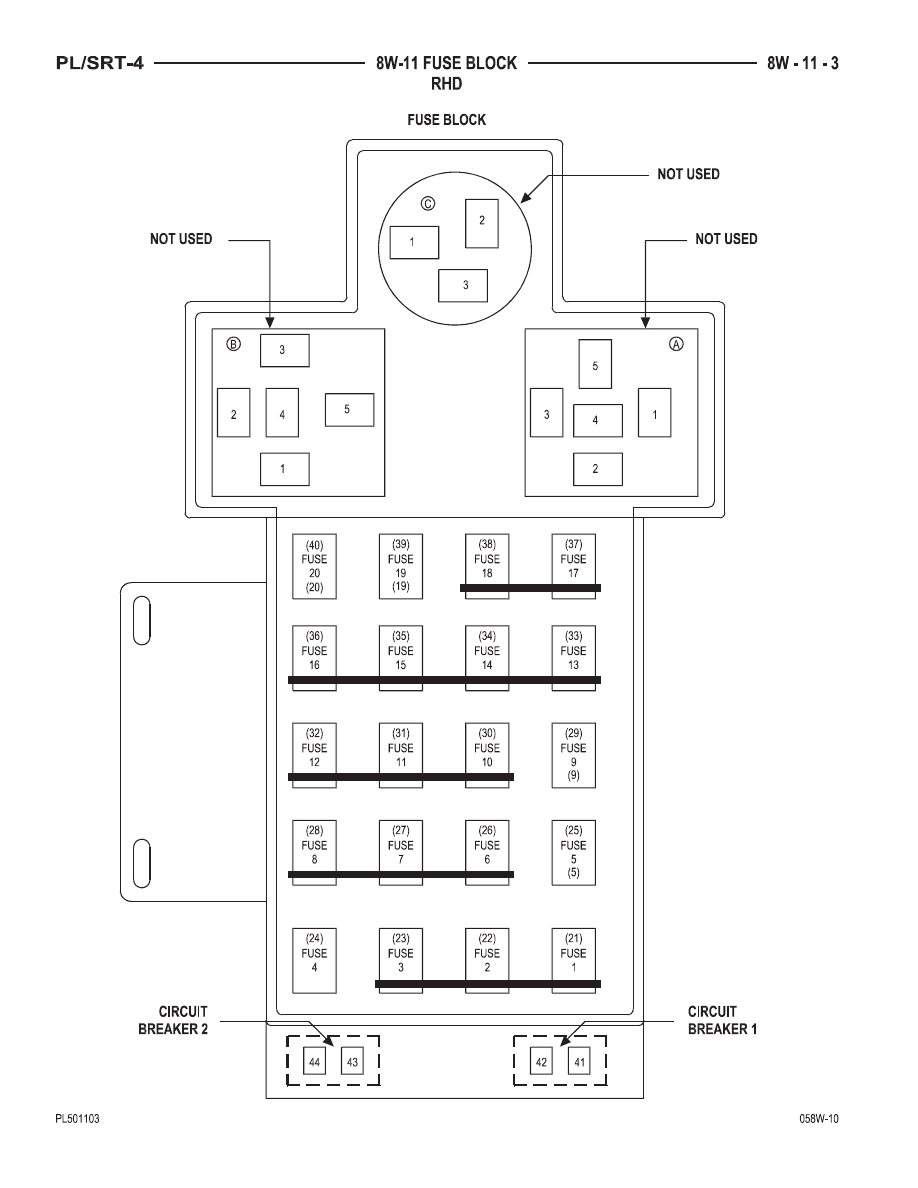

8W-11 FUSE BLOCK

Component

Page

A/C Compressor Clutch Relay . . . . . . . 8W-11-16, 19
A/C Cycling Switch . . . . . . . . . . . . . . . . . . 8W-11-13
A/C-Heater Blower Motor . . . . . . . . . . 8W-11-10, 13
Airbag Control Module . . . . . . 8W-11-10, 13, 14, 18
Autostick Switch . . . . . . . . . . . . . . . . . . . . 8W-11-17
Backup Lamp Switch . . . . . . . . . . . . . 8W-11-10, 13
Brake Transmission Shift Interlock

Solenoid . . . . . . . . . . . . . . . . . . . . . 8W-11-15, 18

Cargo Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
Circuit Breaker No. 1 (FB) . . . . . . . . . . . . 8W-11-28
Compass/Temperature Mirror . . . . . . . . 8W-11-9, 10
Controller Antilock Brake . . . . . . . . . . 8W-11-16, 19
Diode . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-11, 24
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
Dome Lamp/Intrusion Sensor . . . . . . . . . . . 8W-11-9
Driver Power Mirror . . . . . . . . . . . . . . . . . 8W-11-27
Driver Power Window Switch . . . . 8W-11-10, 13, 28
DRL High Relay . . . . . . . . . . . 8W-11-11, 12, 23, 24
DRL Low Relay . . . . . . . . . . . . . . . . . . 8W-11-11, 12
Fuel Pump Relay . . . . . . . . . . . . . . . . 8W-11-16, 19
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-7
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-7
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10, 12
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10, 13
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . 8W-11-10, 11, 13
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-12, 13
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-14, 17
Fuse 10 . . . . . . . . . . . . . . . . . . . . . 8W-11-14, 15, 27
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-14, 18
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-17, 18
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-21
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-20, 21
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-20, 21
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-23
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-25, 26
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-25, 26
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-25
Fuse 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-27
Fuse Block . . . 8W-11-2, 3, 7, 8, 9, 10, 11, 12, 13, 14,

15, 17, 18, 20, 21, 23, 24, 25, 26, 27, 28

Headlamp Leveling Switch . . . . . . . . . . . . 8W-11-26
Ignition Switch . . . . . . . . . . . . . . . . . . 8W-11-15, 17
Instrument Cluster . . . . . . . . . . . . 8W-11-9, 12, 14,

17, 20, 21, 24, 25

Left Front Fog Lamp . . . . . . . . . . . . . . . . 8W-11-25
Left Front Side Marker Lamp . . . . . . . . . 8W-11-22

Component

Page

Left Headlamp . . . . . . . . . . . . . . . 8W-11-12, 25, 26
Left Lavalier Module . . . . . . . . . . . . . 8W-11-22, 26
Left License Lamp . . . . . . . . . . . . . . . . . . 8W-11-21
Left Park/Turn Signal Lamp . . . . . . . . . . . 8W-11-22
Left Side Impact Airbag

Control Module . . . . . . . . . . . . . . . . 8W-11-14, 18

Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8W-11-21
Left Tail/Stop/Turn Signal Lamp . . . . . . . 8W-11-20
Left Visor/Vanity Lamp . . . . . . . . . . . . . . . 8W-11-9
License Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-11-20
Map/Reading Lamps . . . . . . . . . . . . . . . . . . 8W-11-7
Multi-Function

Switch . . . . . . 8W-11-7, 12, 20, 21, 23, 24, 25, 26

Passenger Power Mirror . . . . . . . . . . . . . . 8W-11-27
Passenger Power Window Switch . . . . . . . 8W-11-28
Power Distribution Center . . . . . . . . . . . . 8W-11-27
Power Mirror Switch . . . . . . . . . . . . . . . . . 8W-11-7
Power Seat Switch . . . . . . . . . . . . . . . . . . 8W-11-21
Powertrain Control Module . . . 8W-11-15, 16, 17, 19
Radiator Fan Control Relay . . . . . . . . . . . 8W-11-16
Radiator Fan High Relay . . . . . . . . . . . . . 8W-11-16
Radiator Fan Low Relay . . . . . . . . . . . . . . 8W-11-16
Radiator Fan Relay . . . . . . . . . . . . . . . 8W-11-16, 19
Radiator Fan Relay 2 . . . . . . . . . . . . . 8W-11-16, 19
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-7, 8
Rear Window Defogger . . . . . . . . . . . . . . . 8W-11-27
Rear Window Defogger Switch . . . 8W-11-10, 13, 27
Remote Keyless Entry

Module . . . . . . . . . . . . . . . 8W-11-9, 14, 20, 21, 24

Right Front Fog Lamp . . . . . . . . . . . . . . . 8W-11-25
Right Front Side Marker Lamp . . . . . . . . 8W-11-22
Right Headlamp . . . . . . . . . . . . . . 8W-11-12, 25, 26
Right Lavalier Module . . . . . . . . . . . . 8W-11-22, 26
Right License Lamp . . . . . . . . . . . . . . . . . 8W-11-21
Right Park/Turn Signal Lamp . . . . . . . . . 8W-11-22
Right Side Impact Airbag Control

Module . . . . . . . . . . . . . . . . . . . . . . 8W-11-14, 18

Right Tail/Stop Lamp . . . . . . . . . . . . . . . . 8W-11-21
Right Tail/Stop/Turn Signal Lamp . . . . . . 8W-11-20
Right Visor/Vanity Lamp . . . . . . . . . . . . . . 8W-11-9
Sentry Key Immobilizer Module . . . . . . 8W-11-9, 14
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
Sunroof Control Module . . . . . . . . . . . . . . . 8W-11-7
Sunroof Switch . . . . . . . . . . . . . . . . . . . . . . 8W-11-7
Throttle Inlet Pressure Solenoid . . . . . . . . 8W-11-16
Transmission Range Sensor . . . . . . . . 8W-11-10, 13
Wiper Motor . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
Wiper/Washer Switch . . . . . . . . . . . . . . . . . 8W-11-8

PL/SRT-4

8W-11 FUSE BLOCK

8W - 11 - 1
