When Monitored:
With the ignition on.

•

Set Condition:
The S/C Switch #1 Signal is below 0.39 volt for 0.06 seconds.

Possible Causes

INTERMITTENT DTC

(V71) S/C SWITCH 1 SIGNAL CIRCUIT SHORTED TO VOLTAGE

(V937) S/C SWITCH GROUND CIRCUIT SHORTED TO VOLTAGE

(V71) S/C SWITCH 1 SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

(V937) S/C SWITCH GROUND CIRCUIT OPEN OR HIGH RESISTANCE

(V71) S/C SWITCH 1 SIGNAL CIRCUIT SHORTED TO GROUND

SPEED CONTROL SWITCH

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

S/C SWITCH VOLTAGES OUT OF RANGE

KEY

SIGNAL 1

SIGNAL 2

LO LIMIT

HI LIMIT

LO LIMIT

HI LIMIT

RELEASED

4.36

4.69

4.36

4.69

ON-OFF

0.50

1.10

3.53

3.90

SET

3.16

3.53

1.56

1.18

RESUME-ACCEL

3.84

4.19

1.70

2.43

CANCEL

1.59

1.97

2.43

3.22

Turn the ignition on.

With the scan tool, monitor the S/C Switch signal voltages.

Press each button while noting the voltage readings for each circuit.

Are the S/C Switch voltages within the ranges specified in the table when each button is pressed?

Yes

>>

Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 -

ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 2

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1187

2.

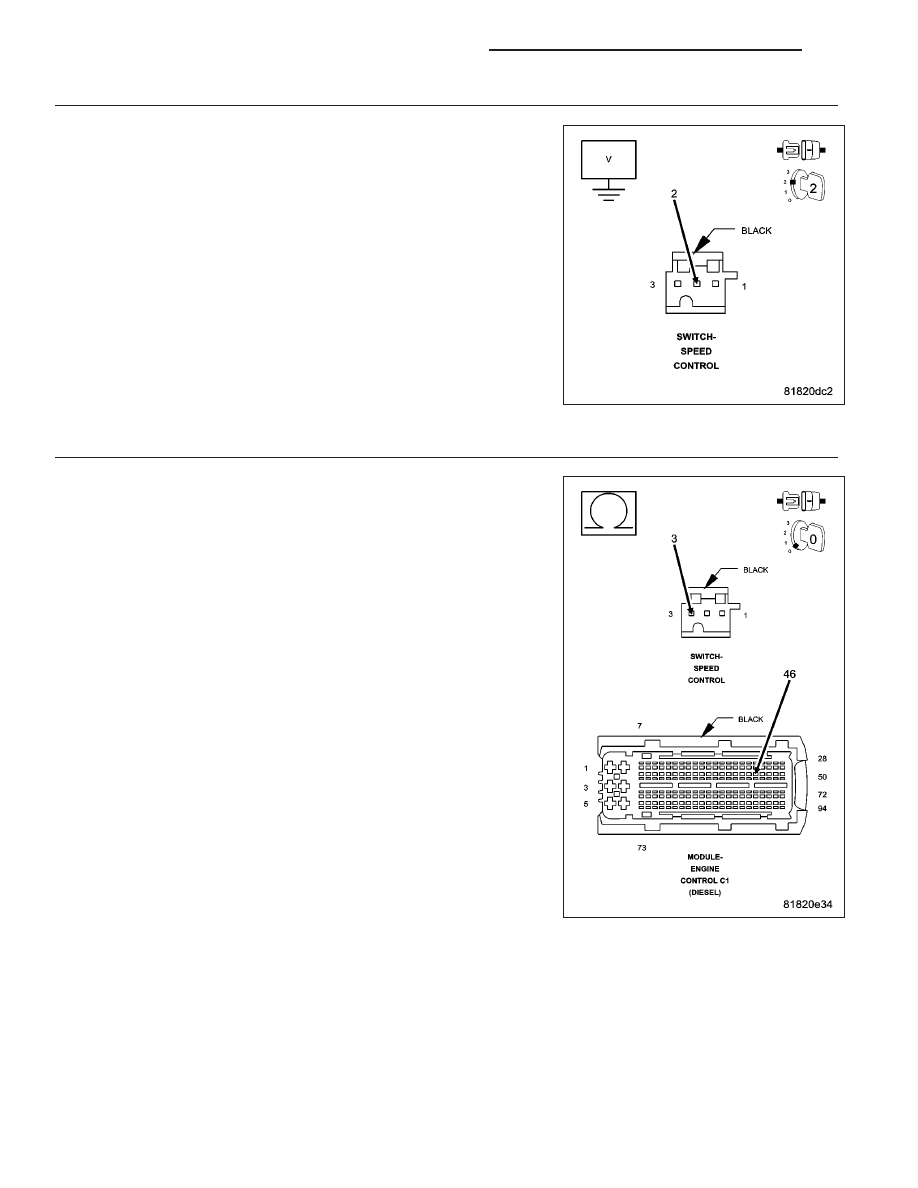

(V71) S/C SWITCH 1 SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Speed Control Switch harness connector.

Turn the ignition on.

Measure the voltage of the (V71) S/C Switch 1 Signal Circuit at the
Speed Control Switch.

Select the appropriate voltage reading.

4.5 to 5.5 volts

Go To 3

Below 4.5 volts

Go To 6

Above 5.5 volts

Go To 8

3.

(V937) S/C SWITCH GROUND CIRCUIT OPEN CIRCUIT OR HIGH RESISTANCE

Turn the ignition off.

Disconnect the Engine Control Module (ECM) harness connector.

Measure the resistance of the (V937) S/C Switch Ground circuit
between the Speed Control Switch harness connector and the Engine
Control Module (ECM) harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 4

No

>> Repair the (V937) S/C Switch Ground circuit for an open

circuit or high resistance.

Perform the ECM Verification Test Ver.1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1188

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

4.

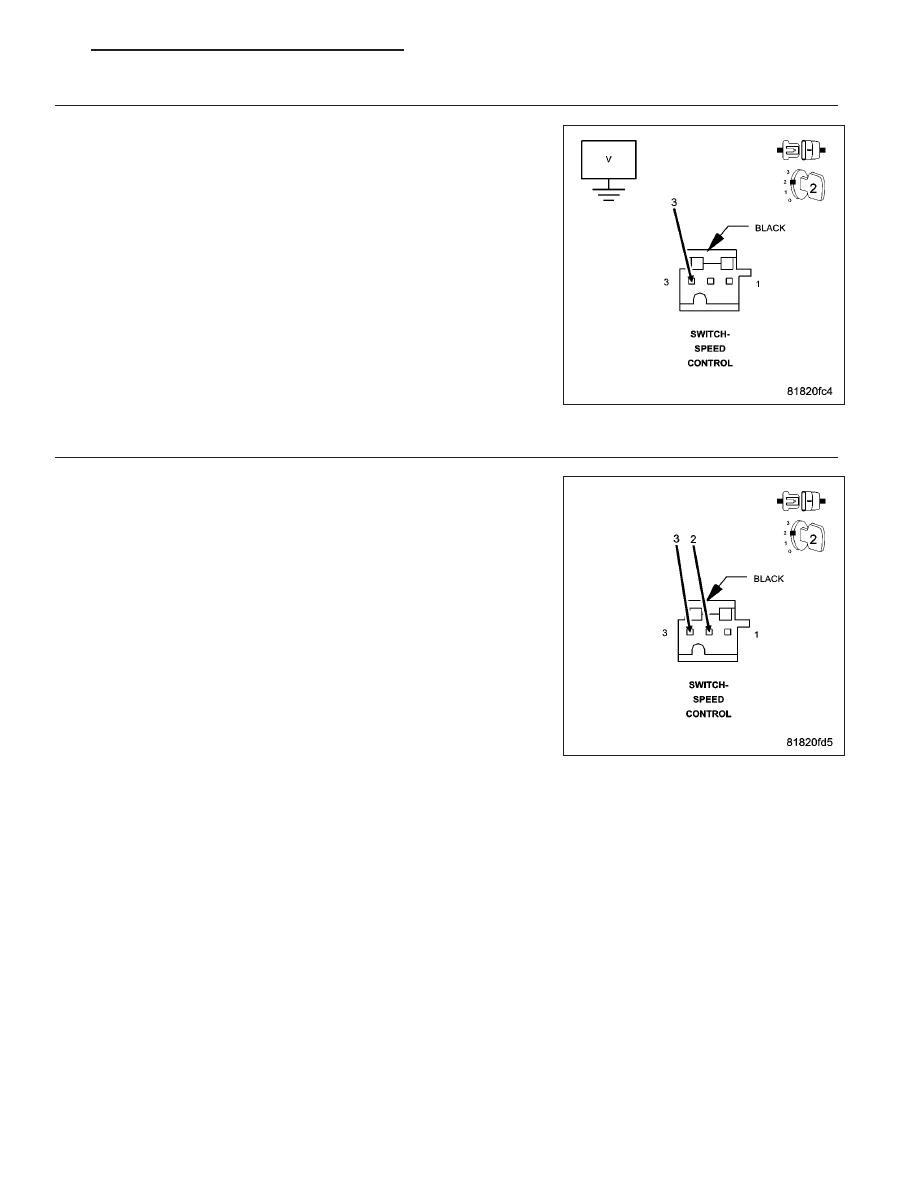

(V937) S/C SWITCH GROUND CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Remove the Main Relay.

Connect a jumper wire between cavity B7 and cavity B9 of the Main
Relay connector.

Turn the ignition on.

Measure the voltage of the (V937) S/C Switch Ground circuit.

Is there any voltage present?

Yes

>> Repair the (V937) S/C Switch Ground circuit for a short to

voltage.

Perform the ECM Verification Test Ver.1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 5

5.

S/C SWITCH

Turn the ignition off.

Connect the Engine Control Module (ECM) harness connector.

Turn the ignition on.

With the scan tool, monitor the S/C Switch Voltage.

While monitoring the scan tool, connect a jumper wire between the
(V71) S/C Switch 1 Signal circuit and the (V937) S/C Switch Ground
circuit in the S/C Switch harness connector.

Does the scan tool display below 0.1 volt with the jumper wire
in place?

Yes

>> Replace the Speed Control Switch in accordance with the

Service Information.

Perform the ECM Verification Test Ver.1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 9

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1189

6.

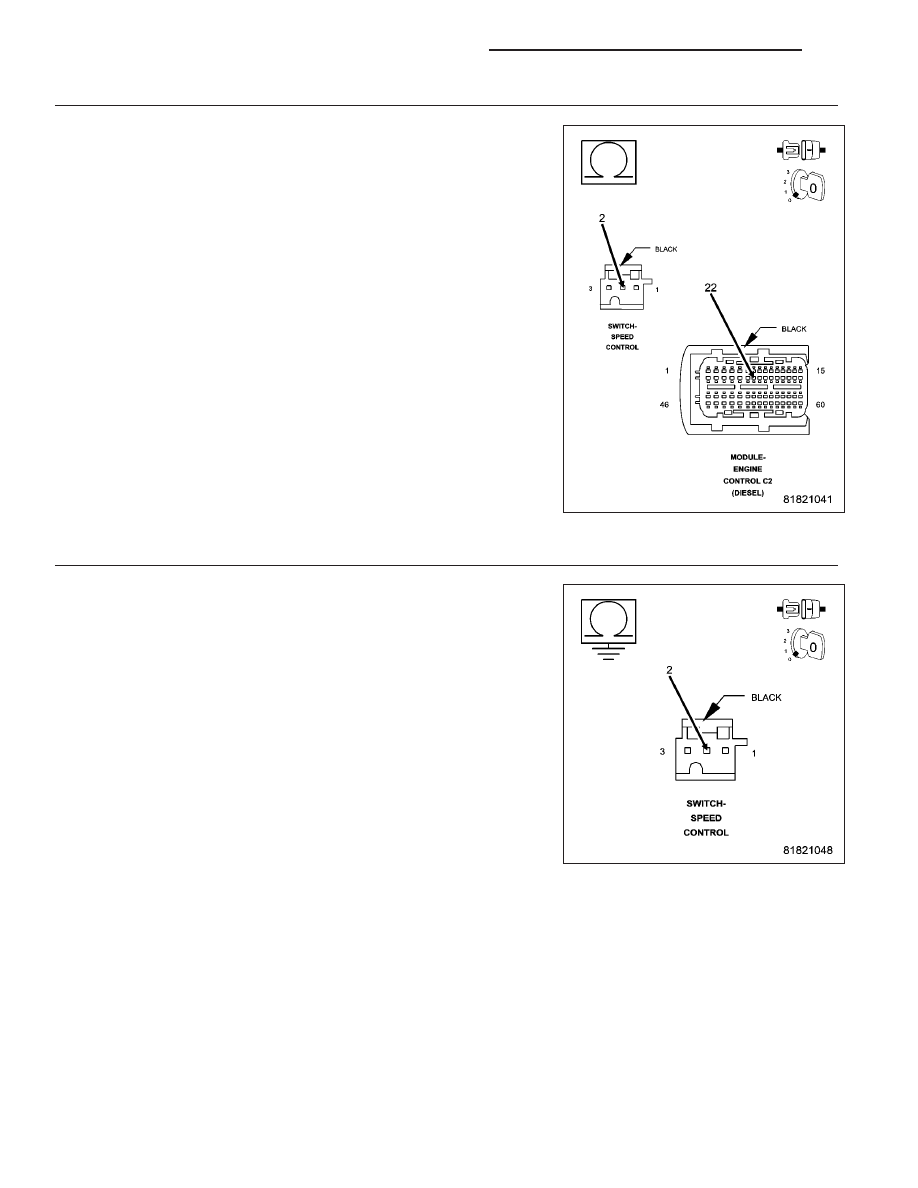

(V71) S/C SWITCH 1 SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition off.

Disconnect the Engine Control Module (ECM) harness connector.

Measure the resistance of the (V71) S/C Switch 1 Signal circuit
between the Speed Control Switch harness connector and the Engine
Control Module (ECM) harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 7

No

>> Repair the (V71) S/C Switch 1 Signal circuit for an open cir-

cuit or high resistance.

Perform the ECM Verification Test Ver.1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

7.

(V71) S/C SWITCH 1 SIGNAL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (V71) S/C Switch 1
Signal circuit.

Is the resistance above 1000 ohms?

Yes

>> Go to 9

No

>> Repair the (V71) S/C Switch 1 Signal circuit for a short to

ground.

Perform the ECM Verification Test Ver.1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)
