9.

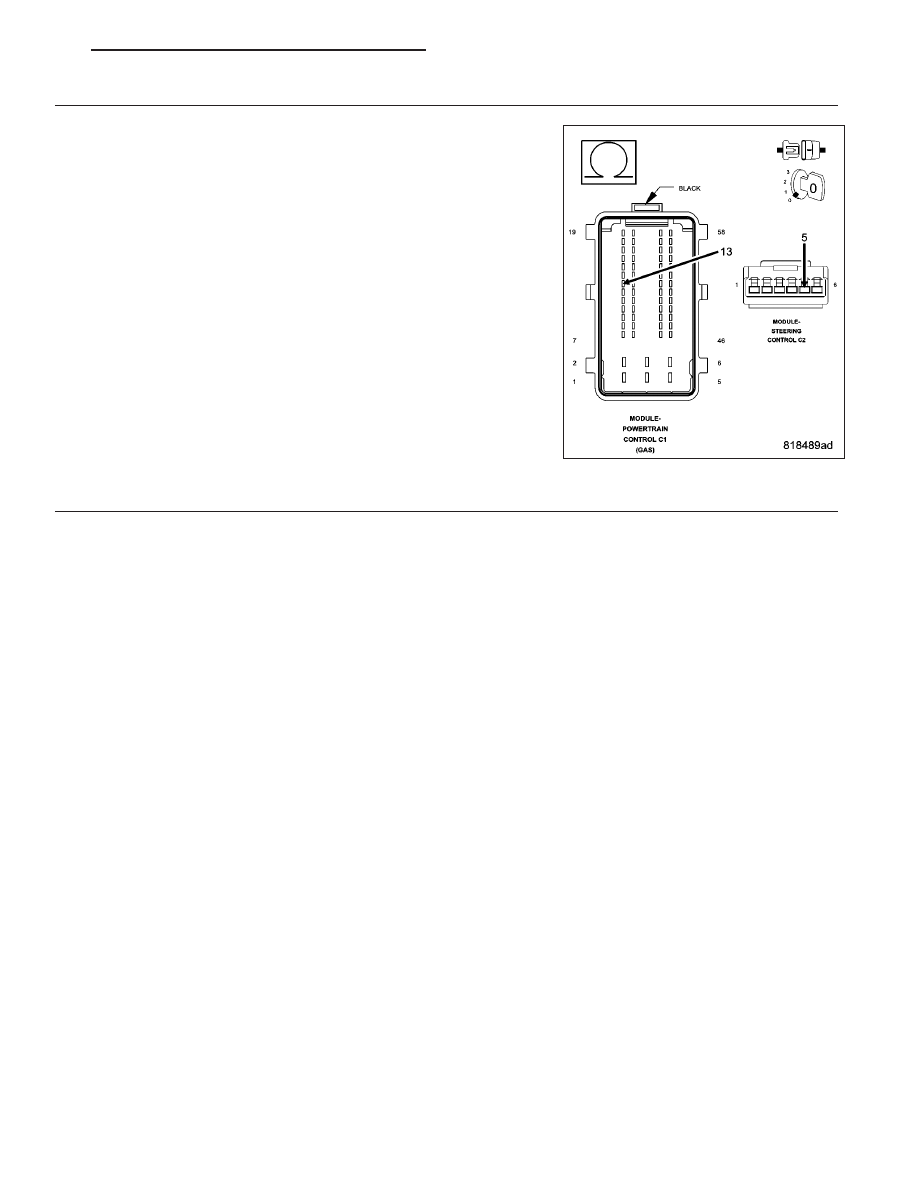

(V937) S/C SWITCH GROUND CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (V937) S/C Switch Ground circuit
between the Steering Control Module (SCM) harness connector and the
Powertrain Control Module (PCM) harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 10

No

>> Repair the (V937) S/C Switch Ground circuit for an open

circuit or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

10.

POWERTRAIN CONTROL MODULE (PCM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Speed Control
Switch and the Powertrain Control Module (PCM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the Powertrain Control Module (PCM) in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 495

P0580-SPEED CONTROL SWITCH 1 CIRCUIT LOW

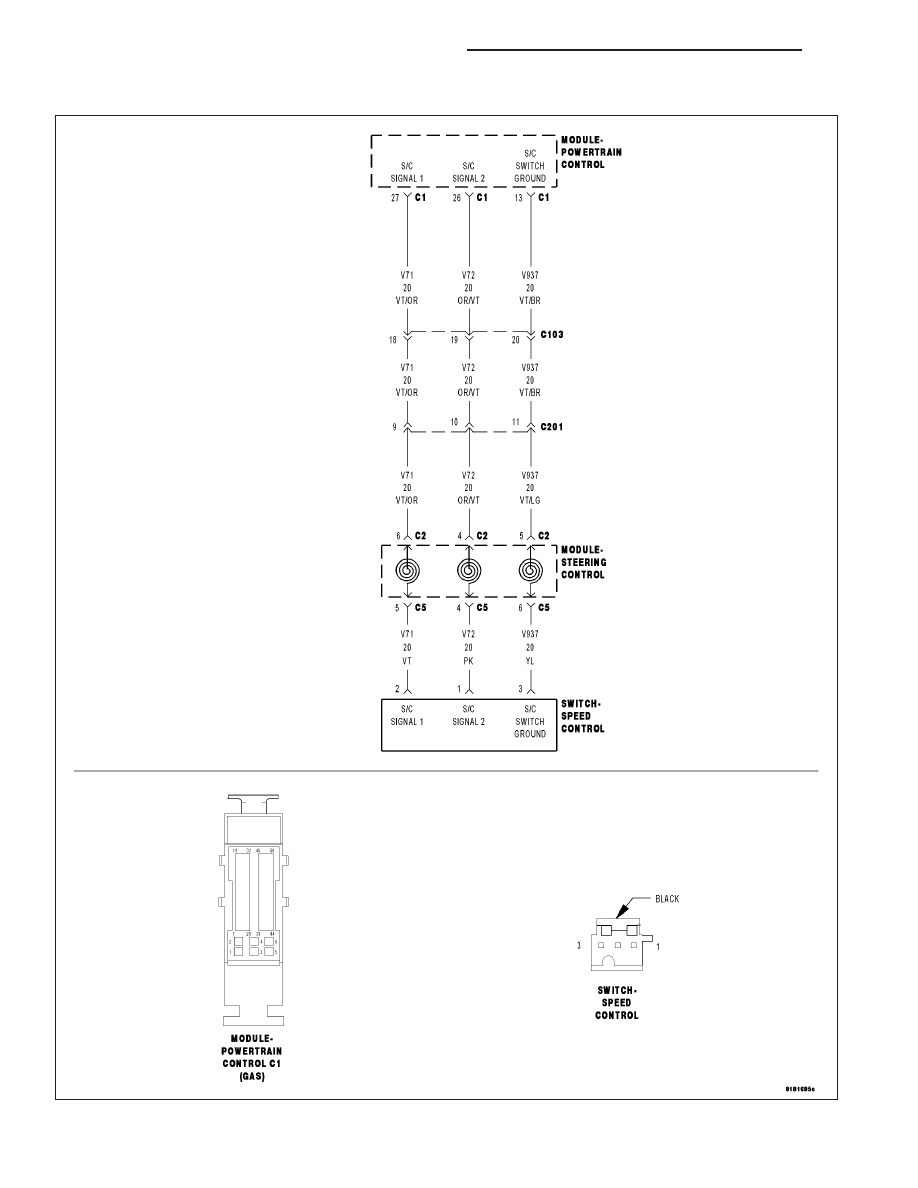

For a complete wiring diagram Refer to Section 8W

9 - 496

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

•

When Monitored:
With the ignition on and battery voltage greater than 10.4 volts.

•

Set Condition:
The ECM detects that the Speed Control signal voltage is implausible.

Possible Causes

INTERMITTENT DTC

(V71) S/C SIGNAL 1 CIRCUIT SHORTED TO GROUND

(V71) S/C SIGNAL 1 CIRCUIT SHORTED TO THE (V937) S/C SWITCH GROUND CIRCUIT

(V71) S/C SIGNAL 1 CIRCUIT OPEN OR HIGH RESISTANCE

(V937) S/C SWITCH GROUND CIRCUIT OPEN OR HIGH RESISTANCE

CLOCKSPRING

SPEED CONTROL SWITCH

STEERING CONTROL MODULE (SCM)

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With a scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

SPEED CONTROL SWITCH

Turn the ignition off.

Remove the Speed Control Switch in accordance with the Service Information.

Turn the ignition on.

With a scan tool, read the (V71) S/C Signal 1 voltage.

NOTE: The (V71) S/C Signal 1 voltage should be above 4.8 volts with the Speed Control Switch removed.

Is the (V71) S/C Signal 1 voltage above 4.8 volts with the Speed Control Switch removed?

Yes

>> Replace the Speed Control Switch in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 3

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 497

3.

CLOCKSPRING

Turn the ignition off.

Disconnect the Steering Control Module (SCM) C5 connector.

Turn the ignition on.

With a scan tool, read the (V71) S/C Signal 1 voltage.

NOTE: The (V71) S/C Signal 1 voltage should be above 4.8 volts with the connector disconnected.

Is the (V71) S/C Signal 1 voltage above 4.8 volts with the connector disconnected?

Yes

>> Replace the Clockspring in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 4

4.

STEERING CONTROL MODULE (SCM)

Turn the ignition off.

Disconnect the Steering Control Module (SCM) C2 connector.

Turn the ignition on.

With a scan tool, read the (V71) S/C Signal 1 voltage.

NOTE: The (V71) S/C Signal 1 voltage should be above 4.8 volts with the connector disconnected.

Is the (V71) S/C Signal 1 voltage above 4.8 volts with the connector disconnected?

Yes

>> Replace the Steering Control Module (SCM) in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 5

5.

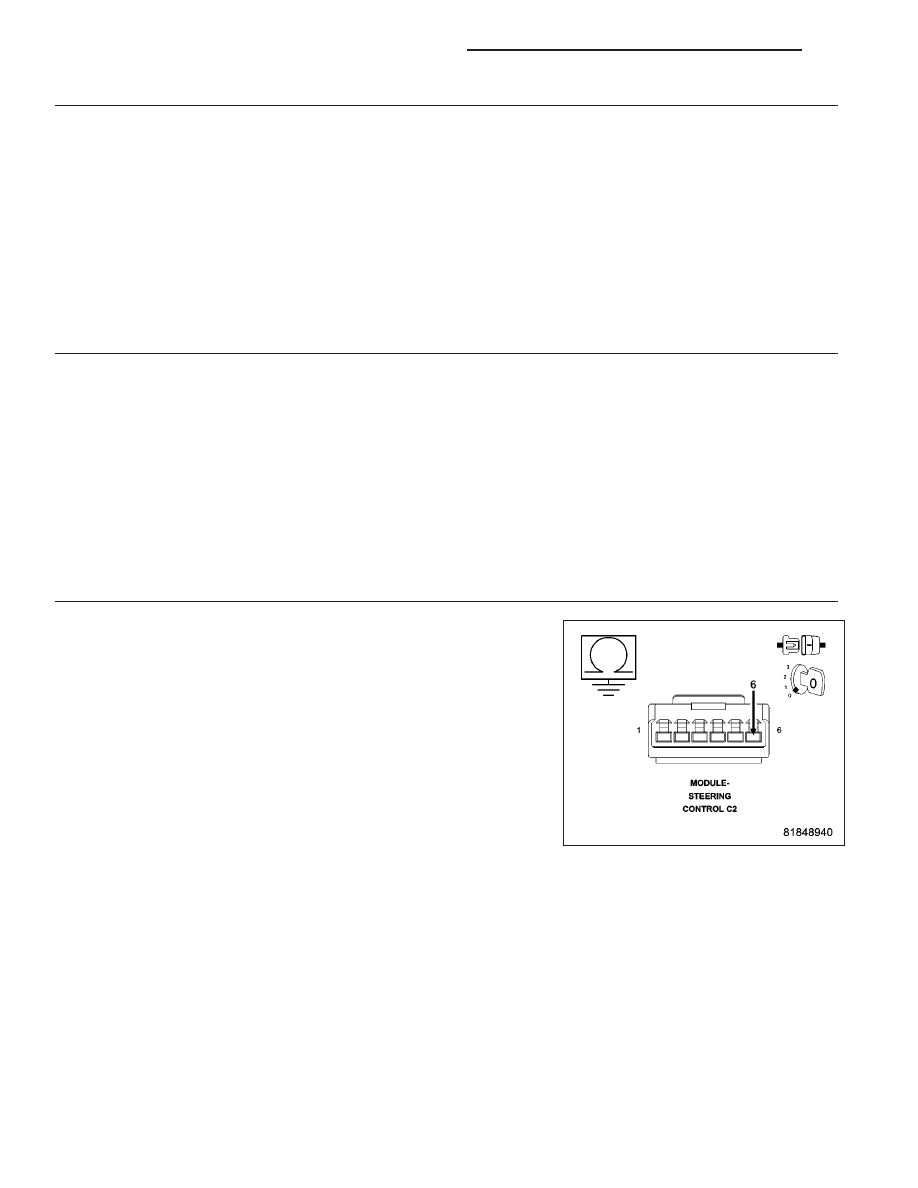

(V71) S/C SIGNAL 1 CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (V71) S/C Signal 1 cir-
cuit in the Steering Control Module (SCM) C2 harness connector.

Is the resistance above 100 ohms?

Yes

>> Go to 6

No

>> Repair the (V71) S/C Signal 1 circuit for a short to ground.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 498

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM
