8W-30 FUEL/IGNITION SYSTEM
Component
Page
Assembly-Valve Block . . . . . . . . . . . . . . . . 8W-30-17
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
Capacitor-Ignition . . . . . . . . . . . . . . . . . . . 8W-30-12
Cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-13
Coil-Ignition 1 . . . . . . . . . . . . . . . . . . . . . 8W-30-12
Coil-Ignition 2 . . . . . . . . . . . . . . . . . . . . . 8W-30-12
Coil-Ignition 3 . . . . . . . . . . . . . . . . . . . . . 8W-30-12
Coil-Ignition 4 . . . . . . . . . . . . . . . . . . . . . 8W-30-12
Fan Module-Radiator Cooling . . . . . . . . . . 8W-30-15
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-14
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19

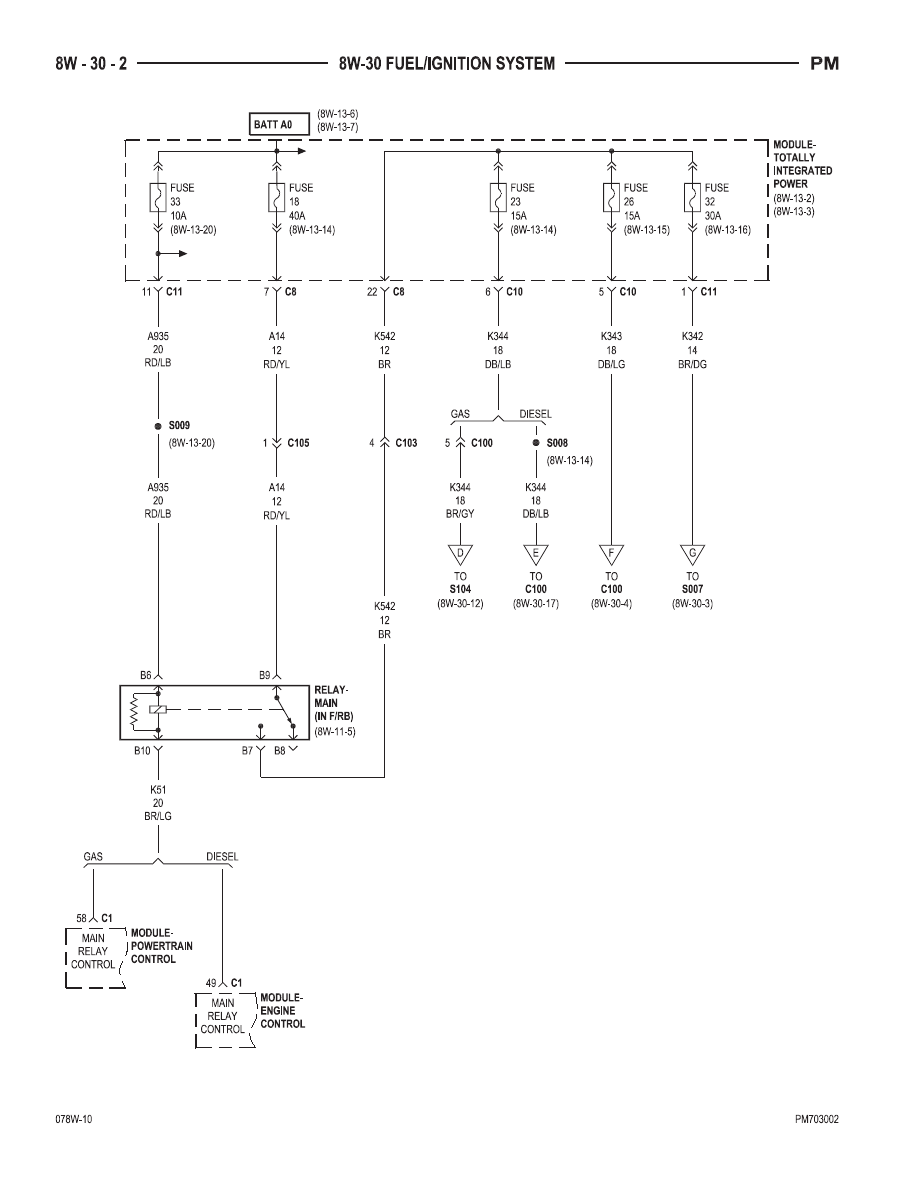

Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 19
Fuse 26 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 18

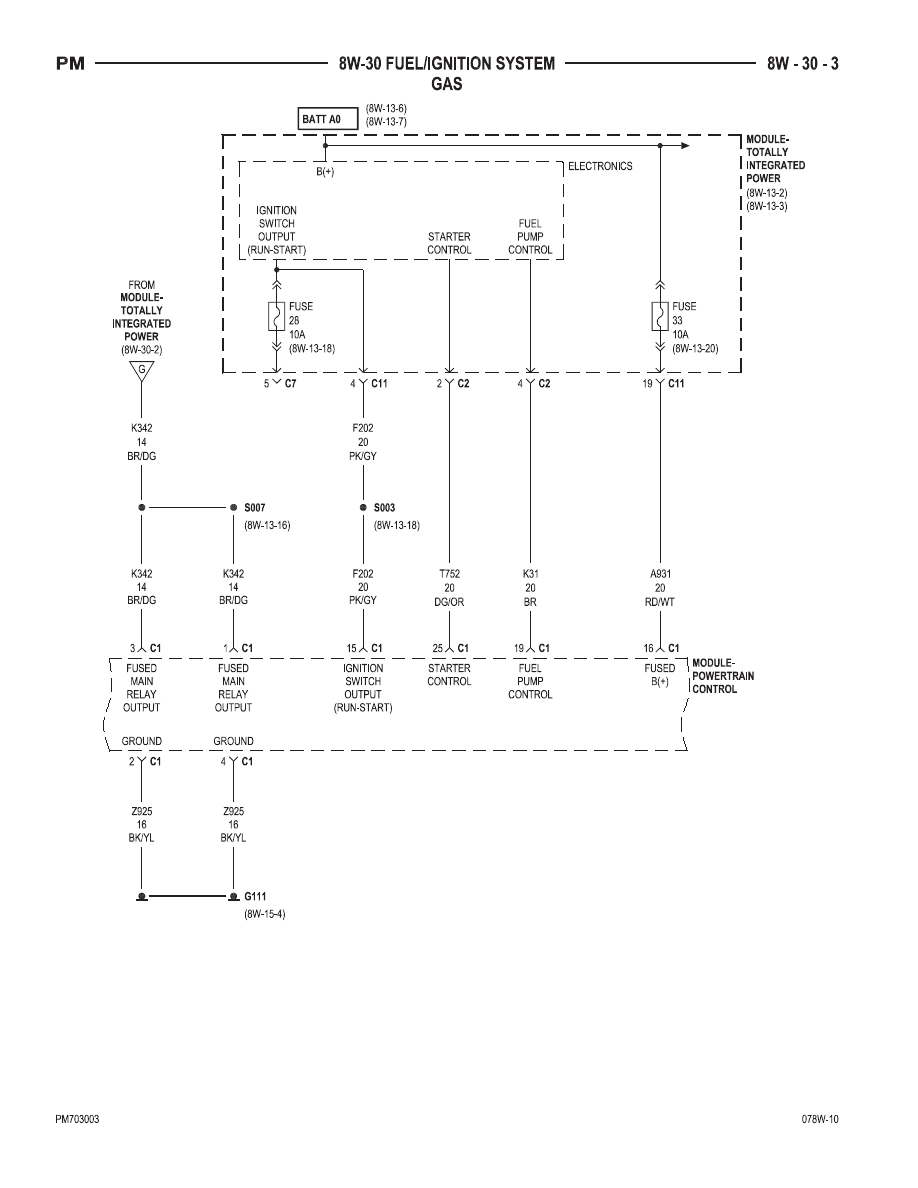

Fuse 28 . . . . . . . . . . . . . . . . . . . . . . 8W-30-3, 14, 16
Fuse 32 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 16
Fuse 33 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 3
Fuse/Relay Block . . . . . . . . . . . . . . . . . . . 8W-30-19
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . 8W-30-11
G110 . . . . . . . . . . . . . . . . . . . 8W-30-7, 9, 13, 15, 18
G111 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-3, 15, 16
G112 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9, 19
G302 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-5, 13, 14
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-13, 14
Generator . . . . . . . . . . . . . . . . . . . . . . 8W-30-11, 22
Glow Plug 1 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
Glow Plug 2 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
Glow Plug 3 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
Glow Plug 4 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
Heater-PCV . . . . . . . . . . . . . . . . . . . . . . . 8W-30-13

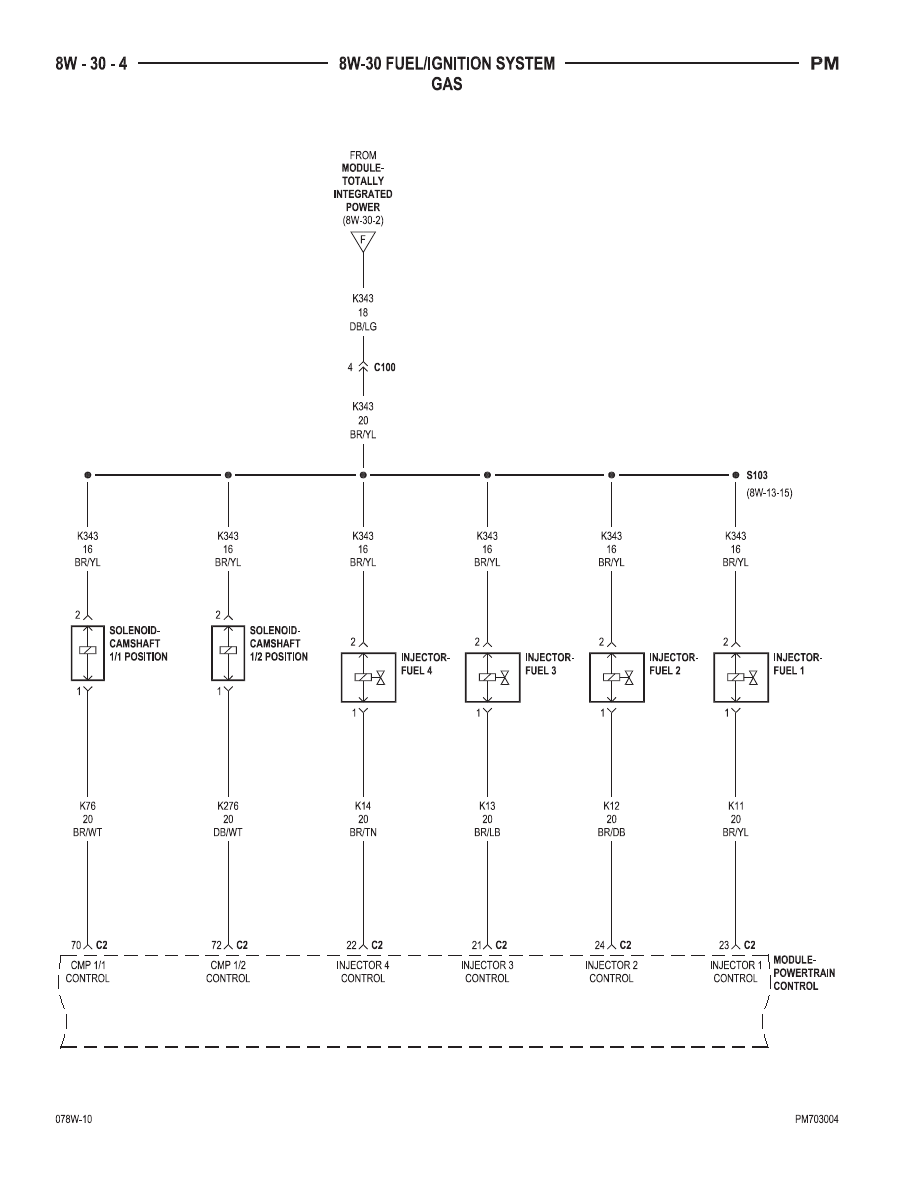

Injector-Fuel 1 . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Injector-Fuel 2 . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Injector-Fuel 3 . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Injector-Fuel 4 . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Injector-Fuel-No. 1 . . . . . . . . . . . . . . . . . . 8W-30-24
Injector-Fuel-No. 2 . . . . . . . . . . . . . . . . . . 8W-30-24
Injector-Fuel-No. 3 . . . . . . . . . . . . . . . . . . 8W-30-24
Injector-Fuel-No. 4 . . . . . . . . . . . . . . . . . . 8W-30-24
Module-Engine Control . . . . . . 8W-30-2, 14, 16, 17,
18, 19, 20, 21, 22, 23, 24
Module-Fuel Pump . . . . . . . . . . . . . . . . . . 8W-30-13
Module-Glow Plug . . . . . . . . . . . . . . . . . . 8W-30-19
Module-Powertrain Control . . 8W-30-2, 3, 4, 5, 6, 7,
8, 9, 10, 11, 12, 14
Component
Page
Module-Steering Control . . . . . . . . . . . 8W-30-11, 20
Module-Totally Integrated Power . . 8W-30-2, 3, 4, 5,
13, 14, 15, 16, 18, 19, 20
Relay-Main . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Relay-Radiator Fan-Low/High . . . . . . . . . 8W-30-15
Relay-Radiator Fan-Series/Parallel . . . . . . 8W-30-15
Sensor-Accelerator Pedal Position . . . . 8W-30-10, 21
Sensor-Brake Fluid Level . . . . . . . . . . . . . 8W-30-15
Sensor-Camshaft 1/1 Position . . . . . . . . . . . 8W-30-7
Sensor-Camshaft 1/2 Position . . . . . . . . . 8W-30-6, 8
Sensor-Camshaft Position . . . . . . . . . . . . . 8W-30-23
Sensor-Crankshaft Position . . . . . . . 8W-30-6, 7, 23
Sensor-Engine Coolant Temperature . . . . 8W-30-22
Sensor-Engine Coolant Temperature 1 . . . . 8W-30-7
Sensor-Engine Coolant Temperature 2 . . . . 8W-30-8
Sensor-Fuel Temperature . . . . . . . . . . . . . 8W-30-22
Sensor-Intake Air Temperature . . . . . . . . . 8W-30-8
Sensor-Intake Air Temperature/Boost
Pressure . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-21
Sensor-Knock . . . . . . . . . . . . . . . . . . . . . . 8W-30-11
Sensor-MAP . . . . . . . . . . . . . . . . . . . . . . 8W-30-6, 7
Sensor-Mass Air Flow . . . . . . . . . . . . . . . . 8W-30-17
Sensor-Oil Temperature . . . . . . . . . . . . . . . 8W-30-8
Sensor-Oxygen 1/1 . . . . . . . . . . . . . . . . . . . 8W-30-9
Sensor-Oxygen 1/2 . . . . . . . . . . . . . . . . . . . 8W-30-9
Sensor-Transmission Range . . . . . . . . . . . . 8W-30-8
Sensor-Vehicle Speed . . . . . . . . . . . . . . . . 8W-30-10
Solenoid-A/C Compressor . . . . . . . . . . 8W-30-11, 23
Solenoid-Camshaft 1/1 Position . . . . . . . . . 8W-30-4
Solenoid-Camshaft 1/2 Position . . . . . . . . . 8W-30-4
Solenoid-EVAP Purge . . . . . . . . . . . . . . . . 8W-30-11
Switch-Clutch Interlock . . . . . . . . . . . . . . 8W-30-14
Switch-EVAP System Monitor . . . . . . . . . . 8W-30-5
Switch-Engine Oil Pressure . . . . . . . . . . . 8W-30-11
Switch-Ignition . . . . . . . . . . . . . . . . . . . . . 8W-30-18
Switch-Oil Pressure . . . . . . . . . . . . . . . . . 8W-30-23
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . 8W-30-14
Throttle Body . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Valve-EGR Air Flow Control . . . . . . . . . . . 8W-30-18
Valve-Manifold Flow . . . . . . . . . . . . . . . . . . 8W-30-7
PM
8W-30 FUEL/IGNITION SYSTEM
8W - 30 - 1
