Dodge Caliber. Manual - part 570





8W-13 TOTALLY INTEGRATED POWER MODULE

Component

Page

Amplifier-Radio

. . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10

Assembly-Valve Block . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Backlite-Electric Heated . . . . . . . . . . . . . . . . . . . 8W-13-17
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7
Capacitor-Ignition . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Cluster . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10, 11, 18, 25
Coil-Ignition 1 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Coil-Ignition 2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Coil-Ignition 3 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Coil-Ignition 4 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Control-A/C-Heater . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-13-20, 24

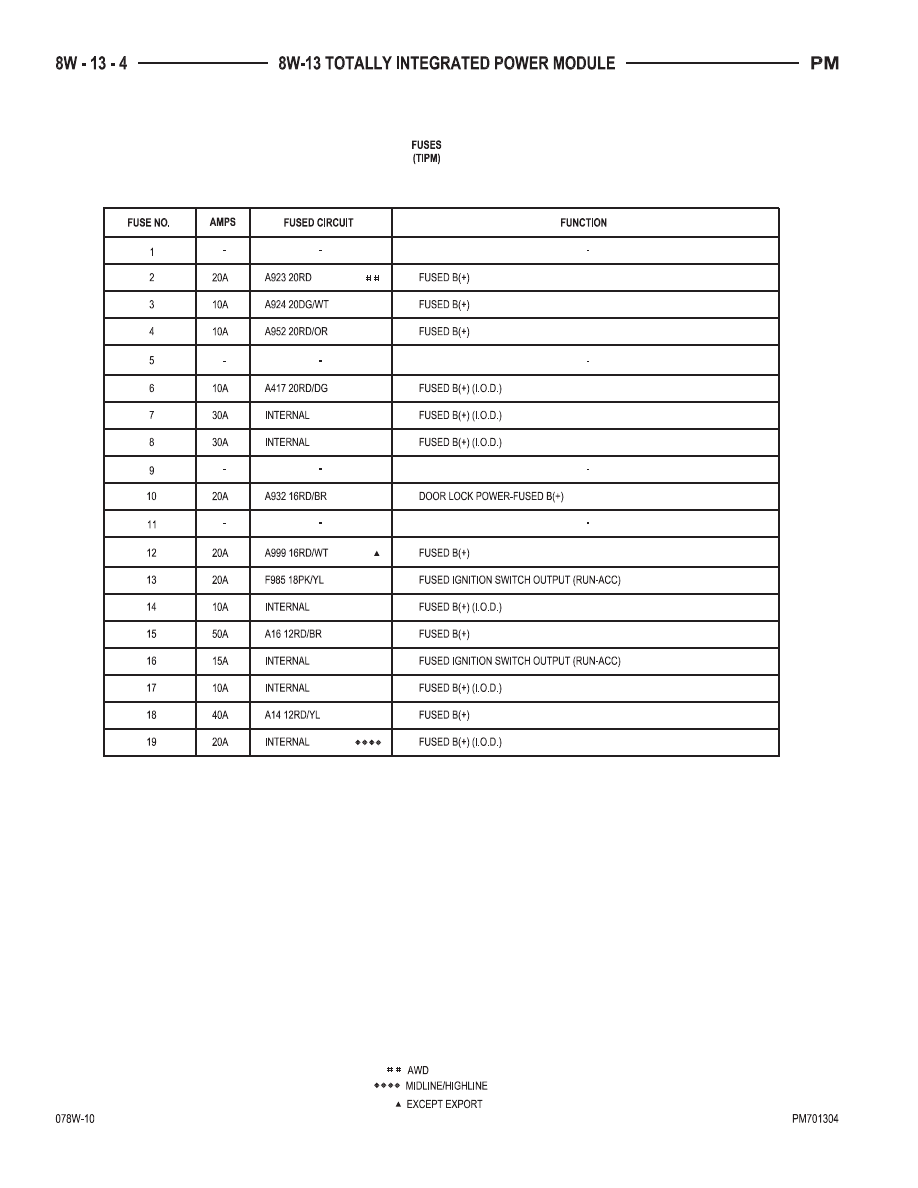

Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-7, 9
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-7, 9
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-7, 10
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11

Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9, 10
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9, 10
Fuse 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11

Fuse 21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11

Fuse 22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14, 15
Fuse 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 26 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14, 15, 16
Fuse 27 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Fuse 28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Fuse 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Fuse 31 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Fuse 32 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15, 16
Fuse 33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Fuse 34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-21
Fuse 35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-21
Fuse/Relay Block . . . . . . . . . . . . . . . . . . . . 8W-13-7, 13, 19
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7
G111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-32
G112 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-32
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8
G250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7
Heater-PCV . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-27
Horn 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13
Horn 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13
Injector-Fuel 1 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Injector-Fuel 2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Injector-Fuel 3 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Injector-Fuel 4 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Lamp-Backup-Left . . . . . . . . . . . . . . . . . . . . . . . 8W-13-30
Lamp-Backup-Right . . . . . . . . . . . . . . . . . . . . . . 8W-13-30
Lamp-Dome . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Lamp-Fog-Left Front . . . . . . . . . . . . . . . . . . . . . 8W-13-30
Lamp-Fog-Right Front . . . . . . . . . . . . . . . . . . . . 8W-13-30
Lamp-Headlamp-Left . . . . . . . . . . . . . . . . . . . 8W-13-29, 31
Lamp-Headlamp-Right . . . . . . . . . . . . . . . . . . 8W-13-29, 31
Lamp-High Mounted Stop . . . . . . . . . . . . . . . . . . 8W-13-25
Lamp-License . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-26
Lamp-Park/Turn-Left Front . . . . . . . . . . . . . . . 8W-13-28, 31
Lamp-Park/Turn-Right Front . . . . . . . . . . . . . . 8W-13-28, 30
Lamp-Side Repeater-Left . . . . . . . . . . . . . . . . . . . 8W-13-29
Lamp-Side Repeater-Right . . . . . . . . . . . . . . . . . . 8W-13-29
Lamp-Tail Turn-Left

. . . . . . . . . . . . . . . . . . . . . 8W-13-26

Component

Page

Lamp-Tail Turn-Right . . . . . . . . . . . . . . . . . . . . . 8W-13-26
Lamp-Tail/Stop-Left

. . . . . . . . . . . . . . . . . . . 8W-13-26, 27

Lamp-Tail/Stop-Right . . . . . . . . . . . . . . . . . . . 8W-13-26, 27
Lamp-Tail/Stop/Fog-Left . . . . . . . . . . . . . . . 8W-13-26, 27, 29
Lamp-Tail/Stop/Fog-Right . . . . . . . . . . . . . . 8W-13-26, 27, 29
Lamp-Turn-Left Front . . . . . . . . . . . . . . . . . . . . 8W-13-31
Lamp-Turn-Right Front

. . . . . . . . . . . . . . . . . . . 8W-13-30

Lamp-Vanity-Left . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9
Mirror-Inside Rearview . . . . . . . . . . . . . . . . . 8W-13-18, 30
Mirror-Outside Rearview-Driver . . . . . . . . . . . . . . 8W-13-17
Mirror-Outside Rearview-Passenger . . . . . . . . . . . . 8W-13-17
Module-All Wheel Drive Control . . . . . . . . . . . . . 8W-13-8, 18
Module-Anti-Lock Brakes . . . . . . . . . . . . . . . . 8W-13-18, 21
Module-Compass . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Module-Engine Control . . . . . . . . . . . 8W-13-8, 16, 18, 27, 31
Module-Fuel Pump . . . . . . . . . . . . . . . . . . . . . . 8W-13-27
Module-Glow Plug . . . . . . . . . . . . . . . . . . . . . 8W-13-7, 14
Module-Hands Free . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9
Module-Headlamp Leveling-Left . . . . . . . . . . . . 8W-13-22, 28
Module-Headlamp Leveling-Right . . . . . . . . . . . 8W-13-22, 28
Module-Heated Seats . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Module-Intrusion Transceiver . . . . . . . . . . . . . . . . 8W-13-11
Module-Inverter . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Module-Occupant Classification . . . . . . . . . . . . . . . 8W-13-9
Module-Occupant Restraint Controller . . . . . . . . . . 8W-13-18
Module-Powertrain Control . . . . . . . . 8W-13-16, 18, 20, 27, 31
Module-Sentry Key Remote Entry . . . . . . . . . . . . 8W-13-8, 9
Module-Steering Control . . . . . . . . . . . . . . . . . 8W-13-9, 18

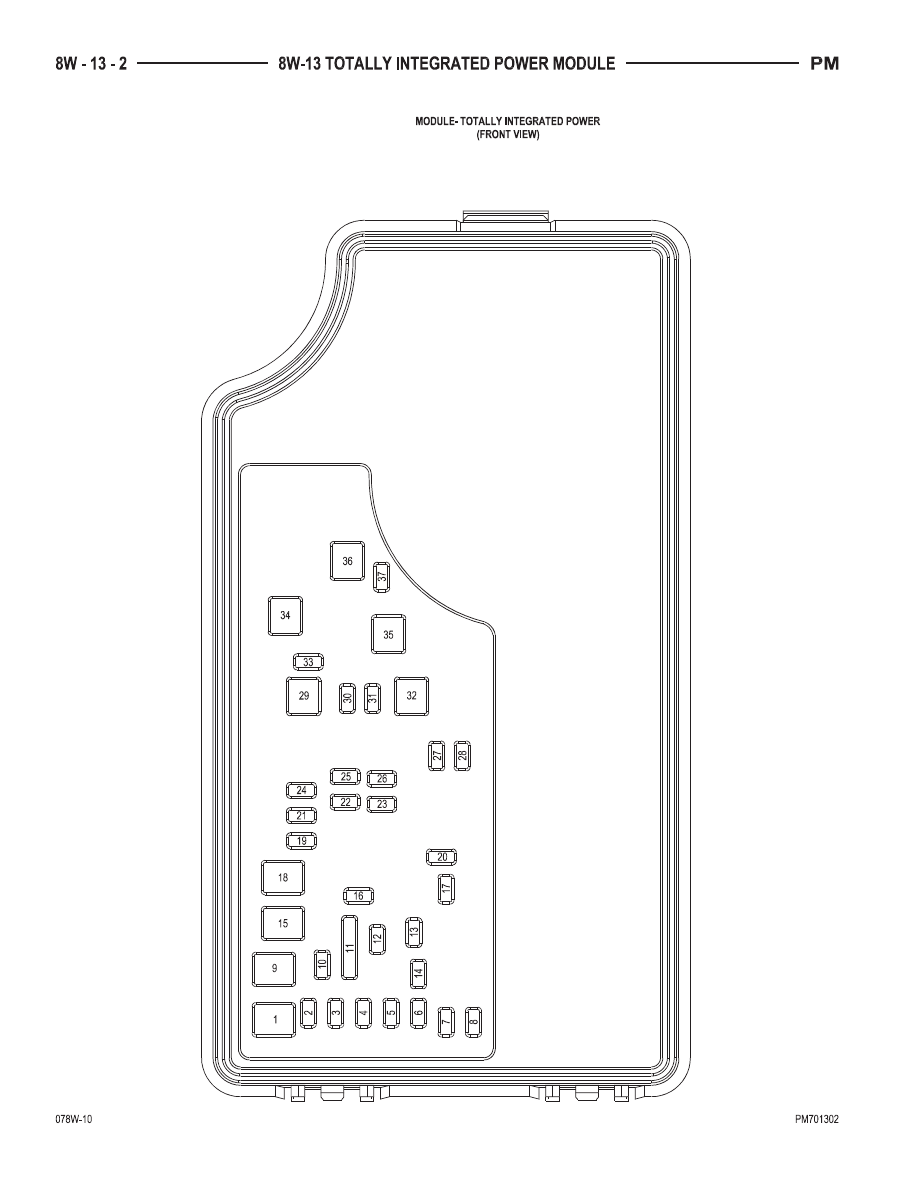

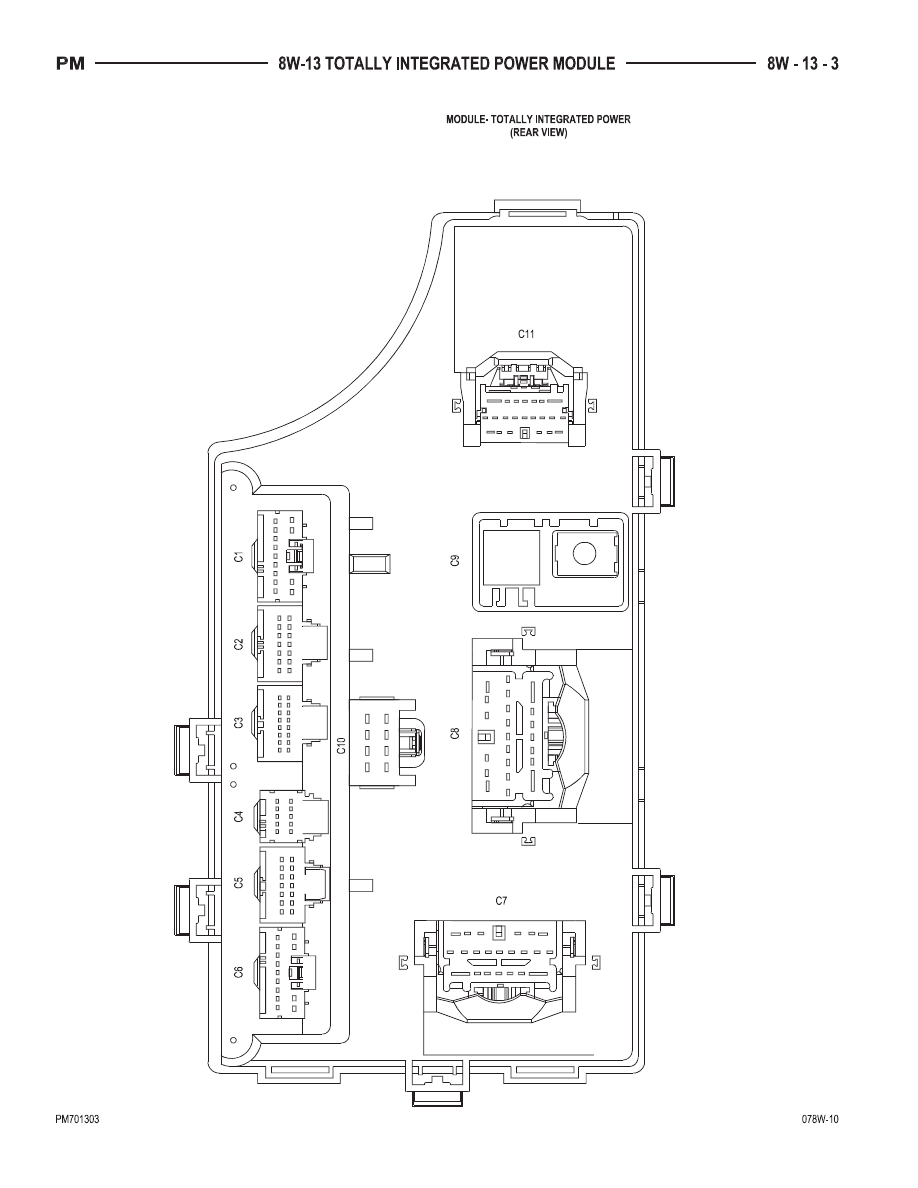

Module-Totally Integrated Power . . 8W-13-2, 3, 6, 7, 8, 9, 10, 11,

12, 13, 14, 15, 16, 17, 18, 19, 20,

21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32

Module-Transmission Control . . . . . . . . . . . . . . 8W-13-9, 22
Motor-Blower . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Motor-Sunroof . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12, 17
Motor-Wiper-Front . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Motor-Wiper-Rear . . . . . . . . . . . . . . . . . . . . . 8W-13-12, 32
Power Outlet-Ac . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Power Outlet-Instrument Panel . . . . . . . . . . . . . . . 8W-13-12
Pump-Washer-Windshield . . . . . . . . . . . . . . . . . . 8W-13-32
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Receiver-Satellite . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9
Relay-Cabin Heater 1 . . . . . . . . . . . . . . . . . 8W-13-7, 20, 23
Relay-Cabin Heater 2 . . . . . . . . . . . . . . . . . 8W-13-7, 20, 23
Relay-Main . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14, 20
Relay-Radiator Fan-Low/High . . . . . . . . . . . 8W-13-13, 19, 20
Relay-Radiator Fan-Medium/High

. . . . . . . . 8W-13-13, 19, 20

Relay-Radiator Fan-Series/Parallel . . . . . . . . . . 8W-13-19, 20
Sensor-Ambient Air Temperature . . . . . . . . . . . . . . 8W-13-23
Sensor-Brake Fluid Level . . . . . . . . . . . . . . . . . . 8W-13-25
Sensor-Input Speed . . . . . . . . . . . . . . . . . . . . . . 8W-13-22
Sensor-Mass Air Flow . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Sensor-Output Speed . . . . . . . . . . . . . . . . . . . . . 8W-13-22
Sensor-Steering Angle . . . . . . . . . . . . . . . . . . 8W-13-18, 21
Sensor-Transmission Range . . . . . . . . . . . . . . . . . 8W-13-22
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Solenoid-A/C Compressor . . . . . . . . . . . . . . . . . . . 8W-13-15
Solenoid-Camshaft 1/1 Position . . . . . . . . . . . . . . . 8W-13-15
Solenoid-Camshaft 1/2 Position . . . . . . . . . . . . . . . 8W-13-15
Speaker-Subwoofer . . . . . . . . . . . . . . . . . . . . . . 8W-13-10
Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-6, 7, 31
Switch-Backup Lamp . . . . . . . . . . . . . . . . . . . . . 8W-13-25
Switch-Bank . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Switch-Ignition

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-8

Switch-Mirror . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-9
Switch-Power Window-Driver . . . . . . . . . . . . . . . . 8W-13-29
Switch-Security Hood . . . . . . . . . . . . . . . . . . . . . 8W-13-32
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . . 8W-13-8, 18, 25
Transponder-Tire Pressure-Left Front . . . . . . . . . . . 8W-13-18
Transponder-Tire Pressure-Left Rear . . . . . . . . . . . 8W-13-18
Transponder-Tire Pressure-Right Rear . . . . . . . . . . 8W-13-18
Valve-EGR Air Flow Control . . . . . . . . . . . . . . . . . 8W-13-15

PM

8W-13 TOTALLY INTEGRATED POWER MODULE

8W - 13 - 1
