Dodge Caliber. Manual - part 561

HANDS FREE MODULE

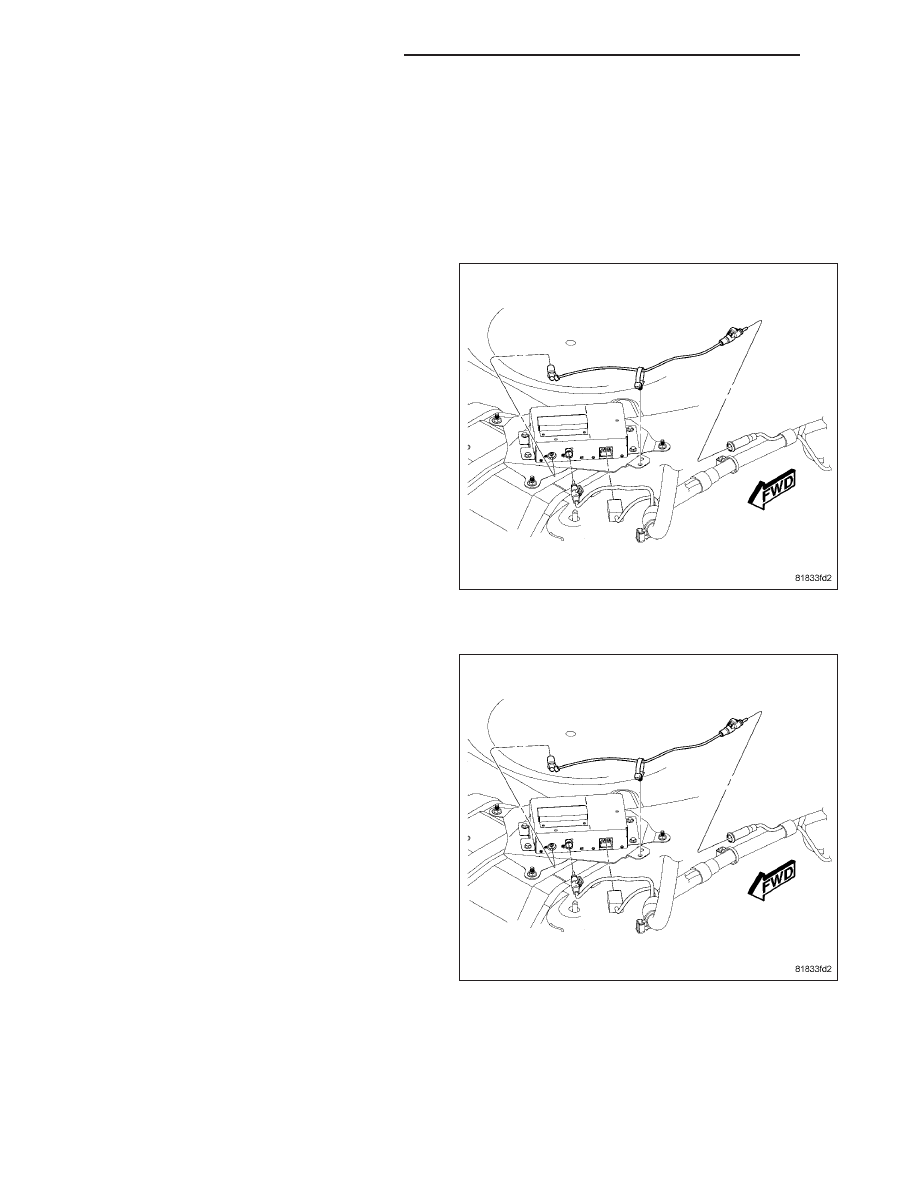

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the radio (Refer to 8 - ELECTRICAL/AU-

DIO/RADIO - REMOVAL).

3. Remove the accessory switch bezel (Refer to 23 -

BODY/INSTRUMENT

PANEL/ACCESSORY

SWITCH BEZEL - REMOVAL).

4. Remove the module mounting fasteners.

5. Disconnect the electrical harness connector and

remove module.

6. Separate the module from the mounting bracket.

INSTALLATION

1. Install module to mounting bracket.

2. Connect electrical harness connector and position

module.

3. Install module mounting fasteners.

4. Install accessory switch bezel (Refer to 23 - BODY/

INSTRUMENT

PANEL/ACCESSORY

SWITCH

BEZEL - INSTALLATION).

5. Install radio (Refer to 8 - ELECTRICAL/AUDIO/RA-

DIO - INSTALLATION).

6. Connect battery negative cable.

PM

NAVIGATION/TELECOMMUNICATION

8T - 57

TRAFFIC MESSAGE CENTER MODULE

DESCRIPTION

The Traffic Message Channel module (TMC) provides traffic information to the navigation system to update planned
routes in the event of a traffic accident, construction or any other condition that causes traffic to be increased. This
allows the users to avoid these congested areas and be automatically rerouted to get to their destination.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Disconnect the antenna cables.

3. Disconnect the wire harness connector.

4. Remove the retaining fasteners.

5. Remove the Traffic Message Channel module

(TMC).

INSTALLATION

1. Install TMC.

2. Install the mounting fasteners.

3. Connect the wire harness connector.

4. Connect the antenna cables

5. Connect battery negative cable.
