When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is less than 3.4 ± 0.6% of the (R701) Seat Weight Sensor 5 Volt
circuit voltage. This DTC will also set if the (R701) Seat Weight Sensor 5 Volt circuit is shorted to ground.
However, this condition would prevent communication with the OCM and cause a Lost Communication With
OCM DTC to set in other modules. Also, this DTC will remain active after the condition that set this fault is no
longer present. This condition is referred to as latching the DTC for the ignition cycle. Cycling the ignition key
will change the status from active to stored if the condition that set the fault is no longer present.

Possible Causes

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R705) LT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(R705) LT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT OPEN

(R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT OPEN

LEFT-REAR SEAT WEIGHT SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure that the battery is fully charged.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1B83-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT CIRCUIT LOW IS
ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B83-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT
CIRCUIT LOW?

Yes

>> Go To 3

No

>> Go To 10

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 177

3.

VERIFY THAT B1B83-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT CIRCUIT LOW DTC
AND B1B84-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT CIRCUIT HIGH DTC ARE
ACTIVE AT THE SAME TIME

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B83-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT
CIRCUIT LOW AND B1B84-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT CIRCUIT HIGH
AT THE SAME TIME?

Yes

>> Perform B1B84-PASSENGER SEAT WEIGHT SENSOR 4 - LEFT REAR INPUT CIRCUIT HIGH

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

INSPECT PASSENGER SEAT HARNESS WIRES AND CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram / schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chafed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 6

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

6.

CHECK VOLTAGE OF (R726) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT

Disconnect the Left-Rear Seat Weight Sensor connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
Measure the voltage of the (R701) Seat Weight Sensor 5 Volt circuit.

Is the voltage above 4.8 volts?

Yes

>> Go To 7

No

>> Go To 9

8O - 178

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

7.

CHECK (R705) LT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.

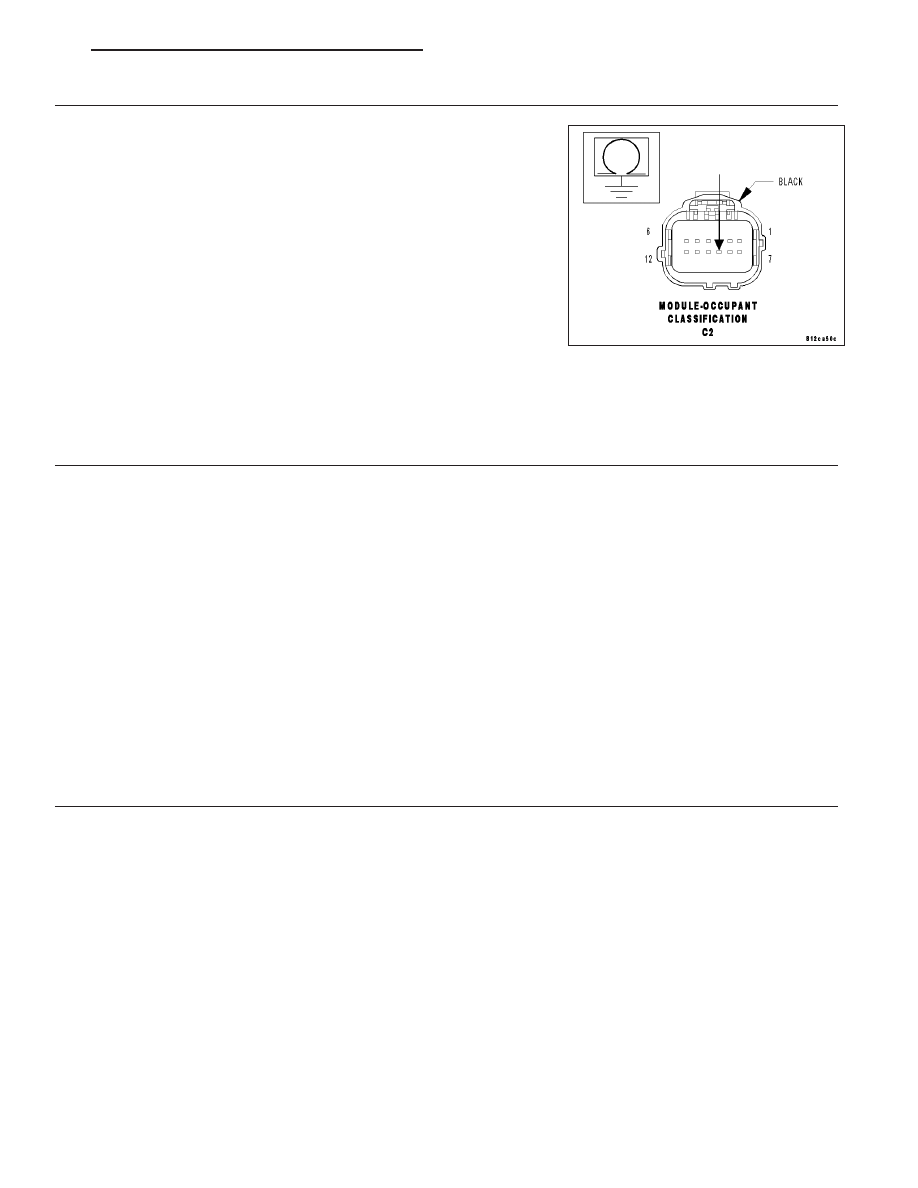

Disconnect the OCM C2 connector.

Measure the resistance of the (R705) LT-RR Seat Weight Sensor Signal
circuit between ground and the OCM C2 connector.

Is the resistance below 10k ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat
Harness if the condition inspecting or testing for is present in the
Seat Harness.

Replace the Passenger Seat Harness in accordance with the
Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

CHECK (R705) LT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (R705) LT-RR Seat Weight Sensor Signal circuit between the OCM C2 connector and
the Left-Rear Seat Weight Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left-Rear Seat Weight Sensor in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1. If DTC B1B83-PASSENGER SEAT WEIGHT
SENSOR 4 - LEFT REAR INPUT CIRCUIT LOW returns active, replace the OCM in accordance with
the Service Information.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

9.

CHECK (R726) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Disconnect the OCM C2 connector.

Measure the resistance of the (R701) Seat Weight Sensor 5 Volt circuit between the OCM C2 connector and the
Left-Rear Seat Weight Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 179

10.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram / schematic as a guide, inspect the related wiring and connectors for chafed, pierced,
pinched, and partially broken wires, and for broken, bent, pushed out, corroded, and contaminated terminals. Repair
as necessary.

Reconnect all disconnected components and harness connectors.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor for active codes while performing the following:

•

Wiggle the wiring harness and connectors of the related airbag circuit.

•

Continue the test until either a code becomes active or the problem area is isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the DTC in question /
causing the intermittent condition.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Perform the Occupant Classification Module System Verification Test in

this Section. Erase all codes before returning vehicle to customer.

8O - 180

RESTRAINTS - ELECTRICAL DIAGNOSTICS
