B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 149

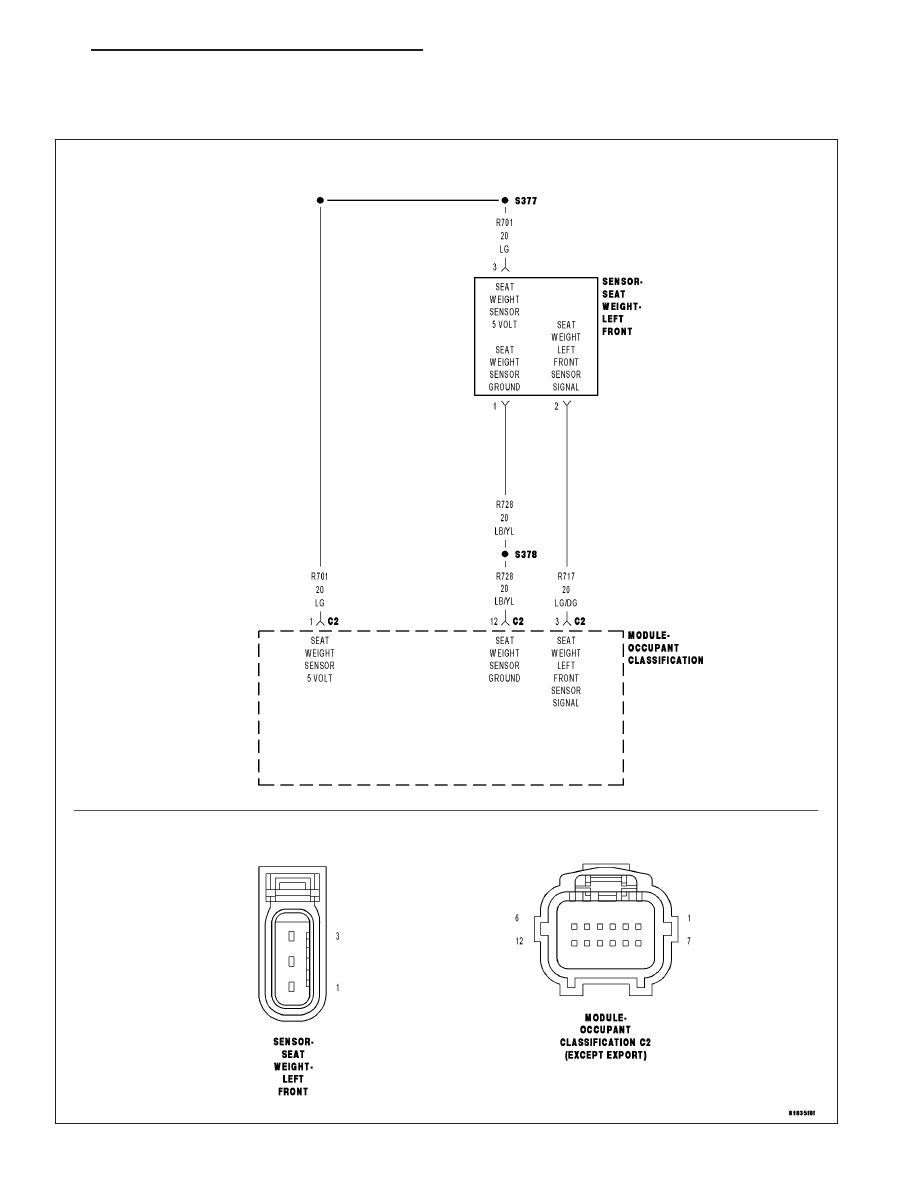

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is less than 3.4 ± .6% of the (R701) Seat Weight Sensor 5 Volt
circuit voltage. This DTC will also set if the (R701) Seat Weight Sensor 5 Volt circuit is shorted to ground.
However, this condition would prevent communication with the OCM and cause a Lost Communication With
OCM DTC to set in other modules. Also, this DTC will remain active after the condition that set this fault is no
longer present. This condition is referred to as latching the DTC for the ignition cycle. Cycling the ignition key
will change the status from active to stored if the condition that set the fault is no longer present.

Possible Causes

ACTIVE B1B79 DTC AND B1B7A DTC AT THE SAME TIME

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT OPEN

(R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT OPEN

LEFT-FRONT SEAT WEIGHT SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, AND BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure that the battery is fully charged.

NOTE: When reconnecting airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW
IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT
CIRCUIT LOW?

Yes

>> Go To 3

No

>> Go To 10

8O - 150

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

3.

VERIFY THAT B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH DTC
AND B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW DTC ARE
ACTIVE AT THE SAME TIME

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT
CIRCUIT HIGH AND B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW
AT THE SAME TIME?

Yes

>> Perform B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH diag-

nostic test.

No

>> Go To 4

4.

INSPECT PASSENGER SEAT HARNESS WIRES AND CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram / schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chafed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 6

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 151

6.

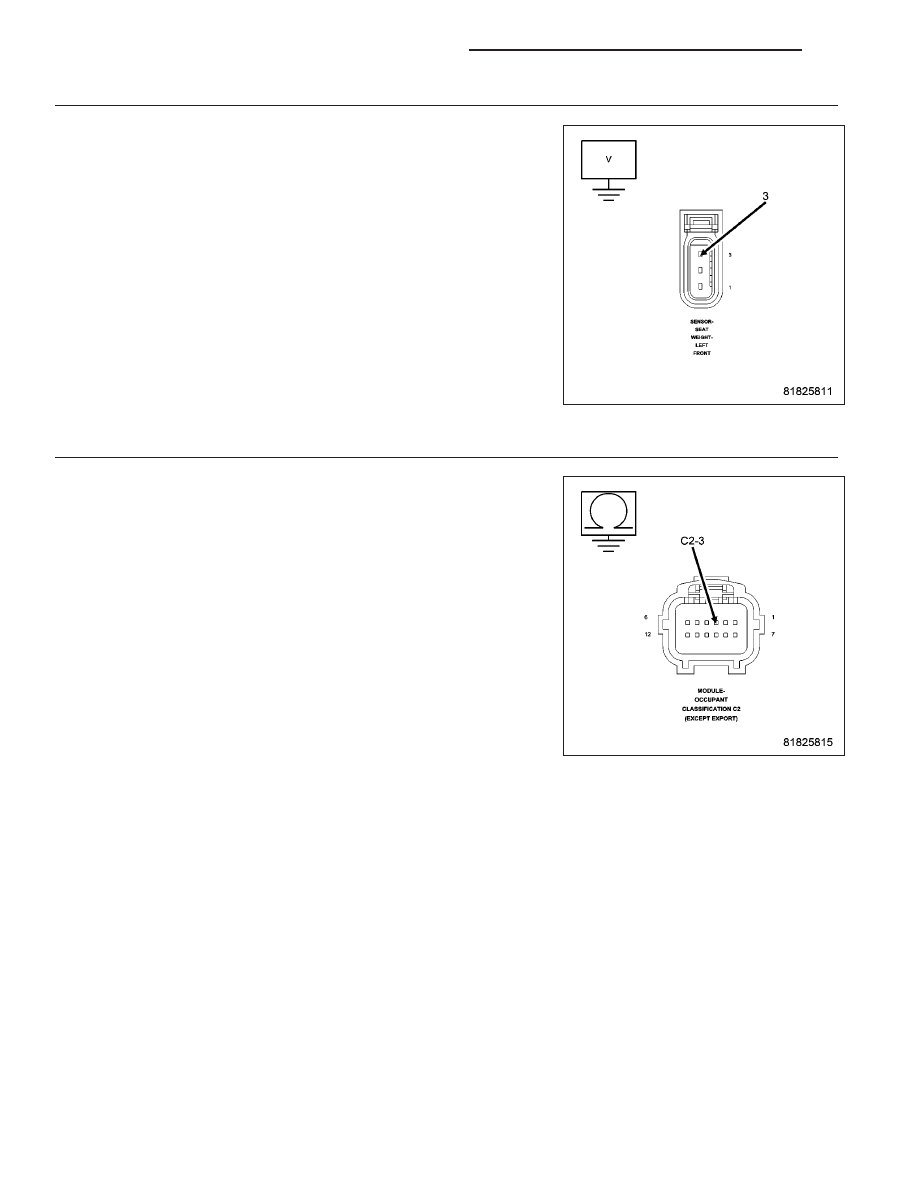

CHECK VOLTAGE OF (R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT

Disconnect the Left-Front Seat Weight Sensor connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R701) Seat Weight Sensor 5 Volt circuit.

Is the voltage above 4.8 volts?

Yes

>> Go To 7

No

>> Go To 9

7.

CHECK (R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the OCM C2 connector.

Measure the resistance of the (R717) LT-FT Seat Weight Sensor Signal
circuit between ground and the OCM C2 connector.

Is the resistance below 10k ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat
Harness if the condition inspecting or testing for is present in the
Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM
VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 8
