Dodge Caliber. Manual - part 390

Possible Causes

(P33) DOOR LOCK DRIVER WIRE SHORT TO GROUND

INSTRUMENT CLUSTER

Theory of Operation

This test does not cover a secondary latch problem on a right hand drive vehicle.

1.

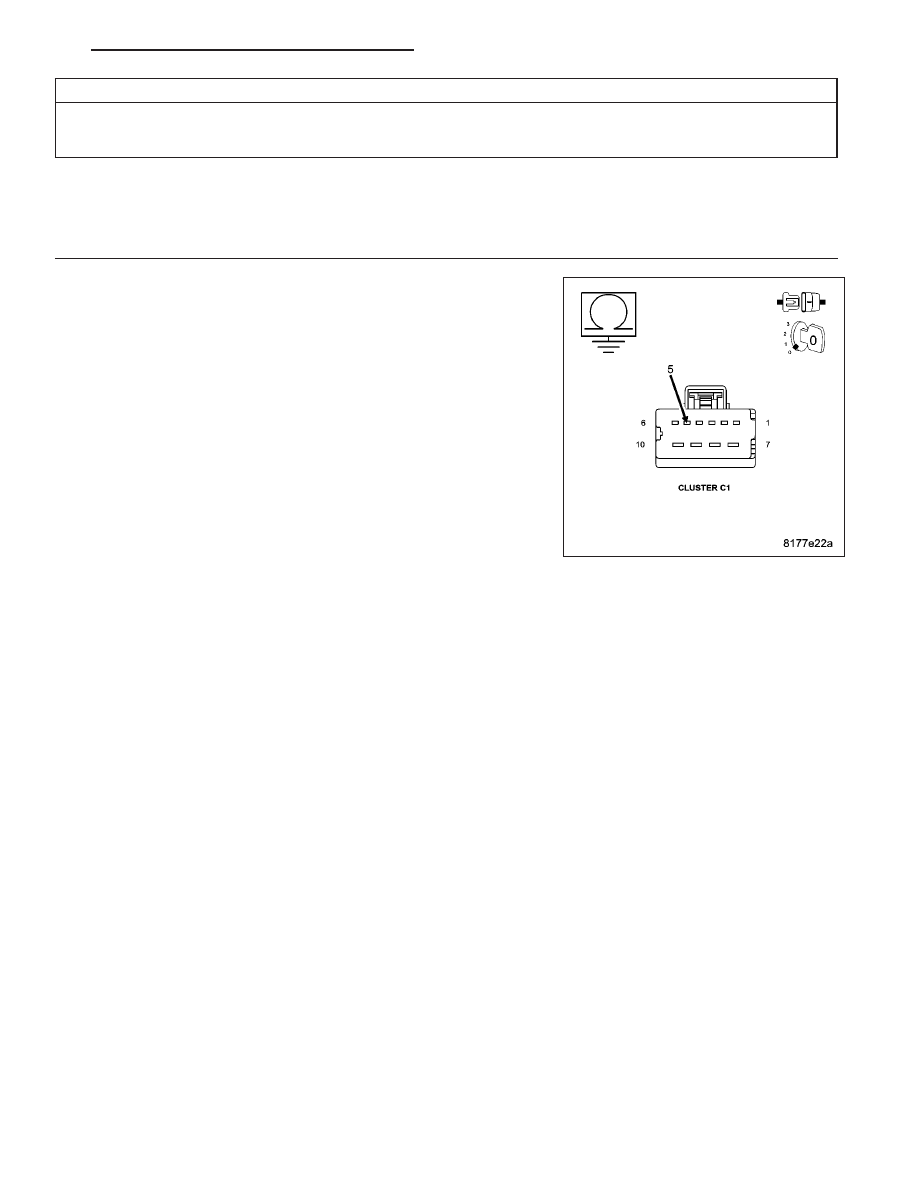

(P33) DOOR LOCK DRIVER WIRE SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between ground and the (P33) Door Lock
Driver circuit.

Is the resistance below 5.0 ohms?

No

>> Replace the Instrument Cluster in accordance with service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/POWER LOCKS - DIAGNOSIS AND TEST-
ING)

Yes

>> Repair the (P33) Door Lock Driver wire for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/POWER LOCKS - DIAGNOSIS AND TEST-
ING)

PM

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 37

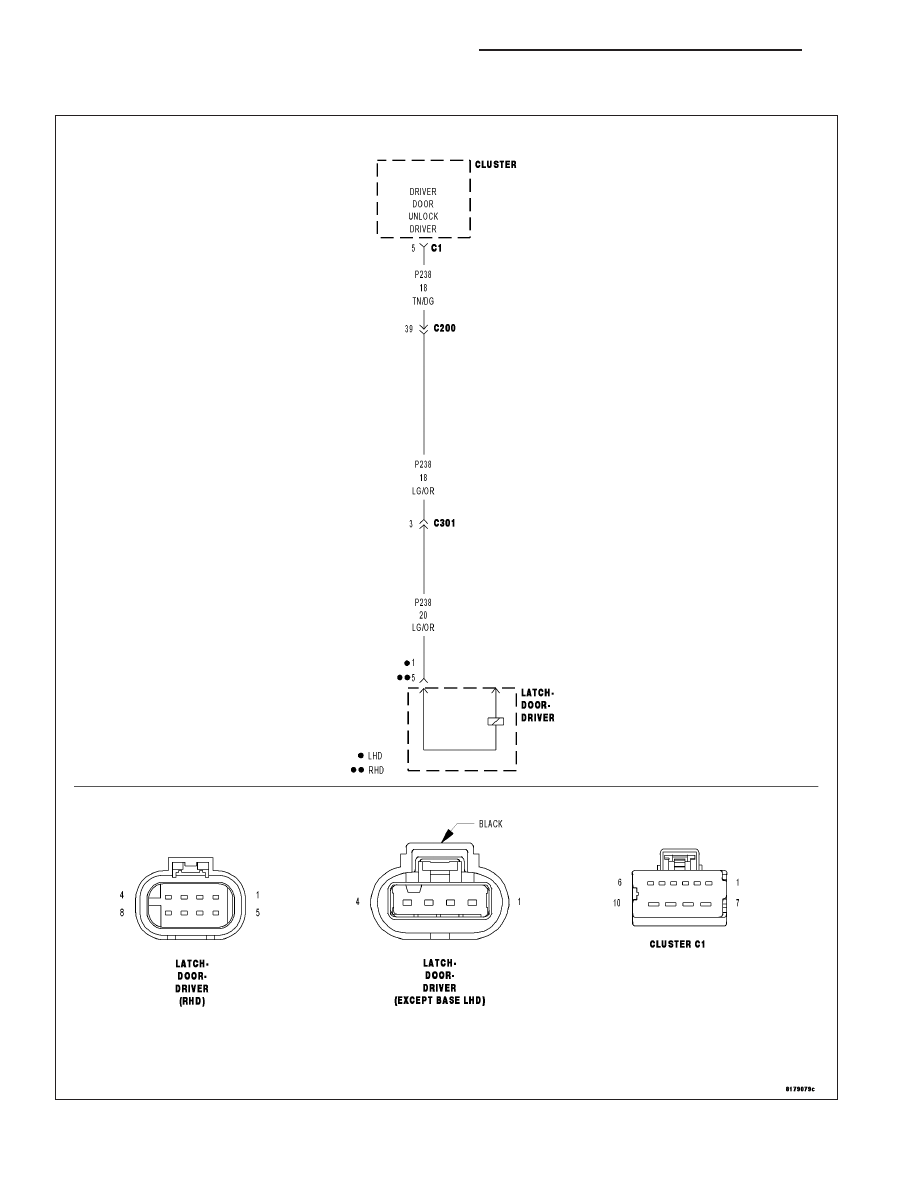

*DRIVER DOOR FAILS TO UNLOCK

For a complete wiring diagram Refer to Section 8W.

8N - 38

POWER LOCKS - ELECTRICAL DIAGNOSTICS

PM

Possible Causes

(P238) DRIVER DOOR UNLOCK DRIVER WIRE SHORT TO GROUND

INSTRUMENT CLUSTER

Theory of Operation

This test does not cover a secondary latch problem on a right hand drive vehicle.

1.

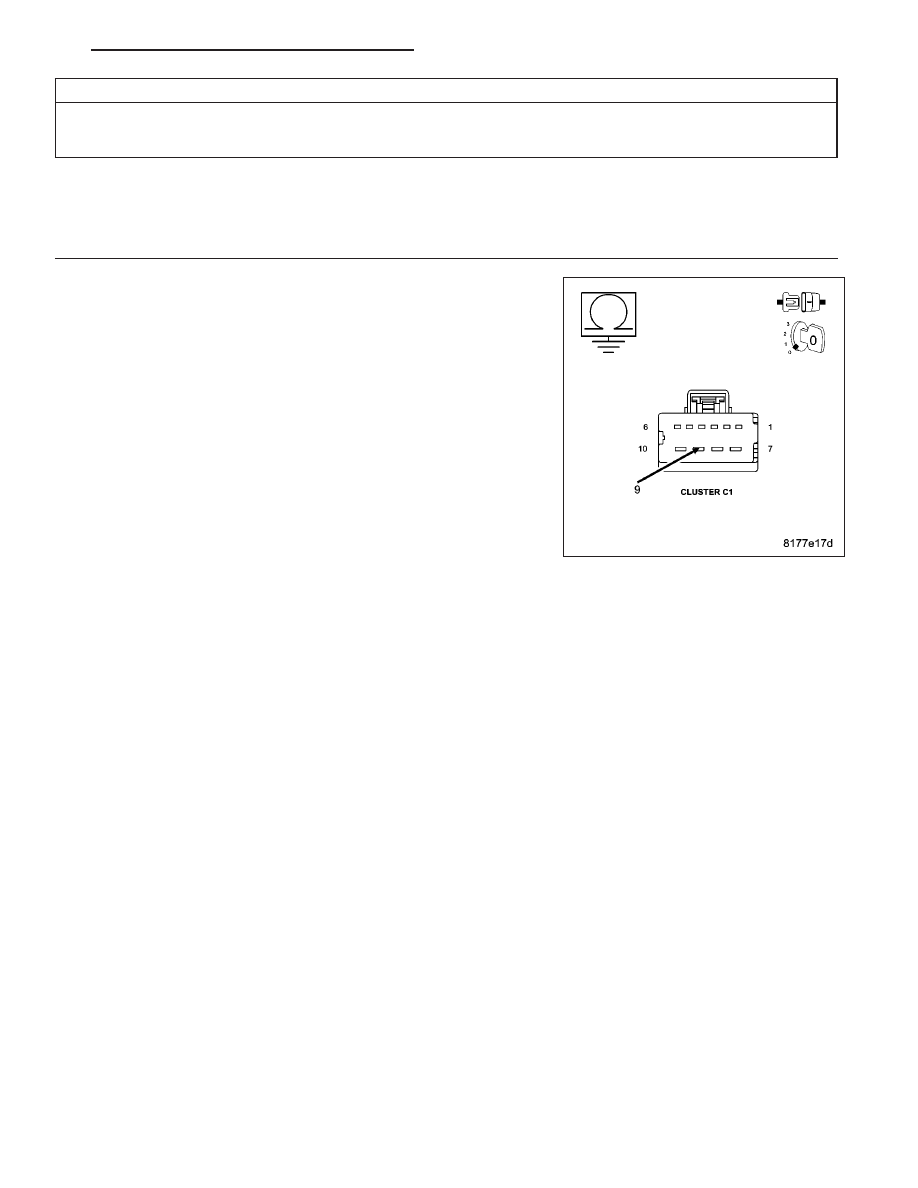

(P238) DRIVER DOOR UNLOCK DRIVER WIRE SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between ground and the (P238) Driver Door
Unlock Driver circuit.

Is the resistance below 1,000.0 ohms?

Yes

>> Repair the (P238) Driver Door Unlock Driver wire for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/POWER LOCKS - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Instrument Cluster in accordance with service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/POWER LOCKS - DIAGNOSIS AND TEST-
ING)

PM

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 39

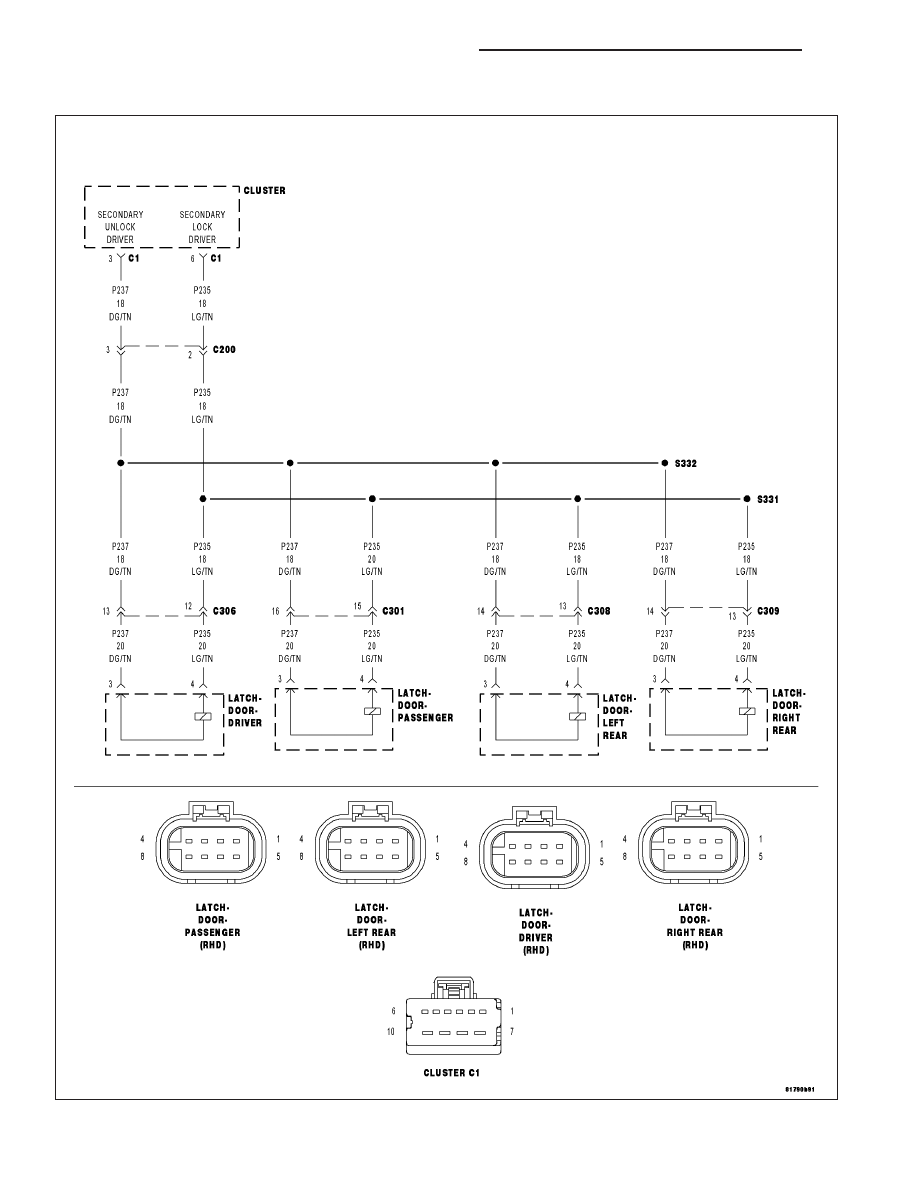

*ONE SECONDARY DOOR LOCK INOPERATIVE – RHD ONLY

For a complete wiring diagram Refer to Section 8W.

8N - 40

POWER LOCKS - ELECTRICAL DIAGNOSTICS

PM
