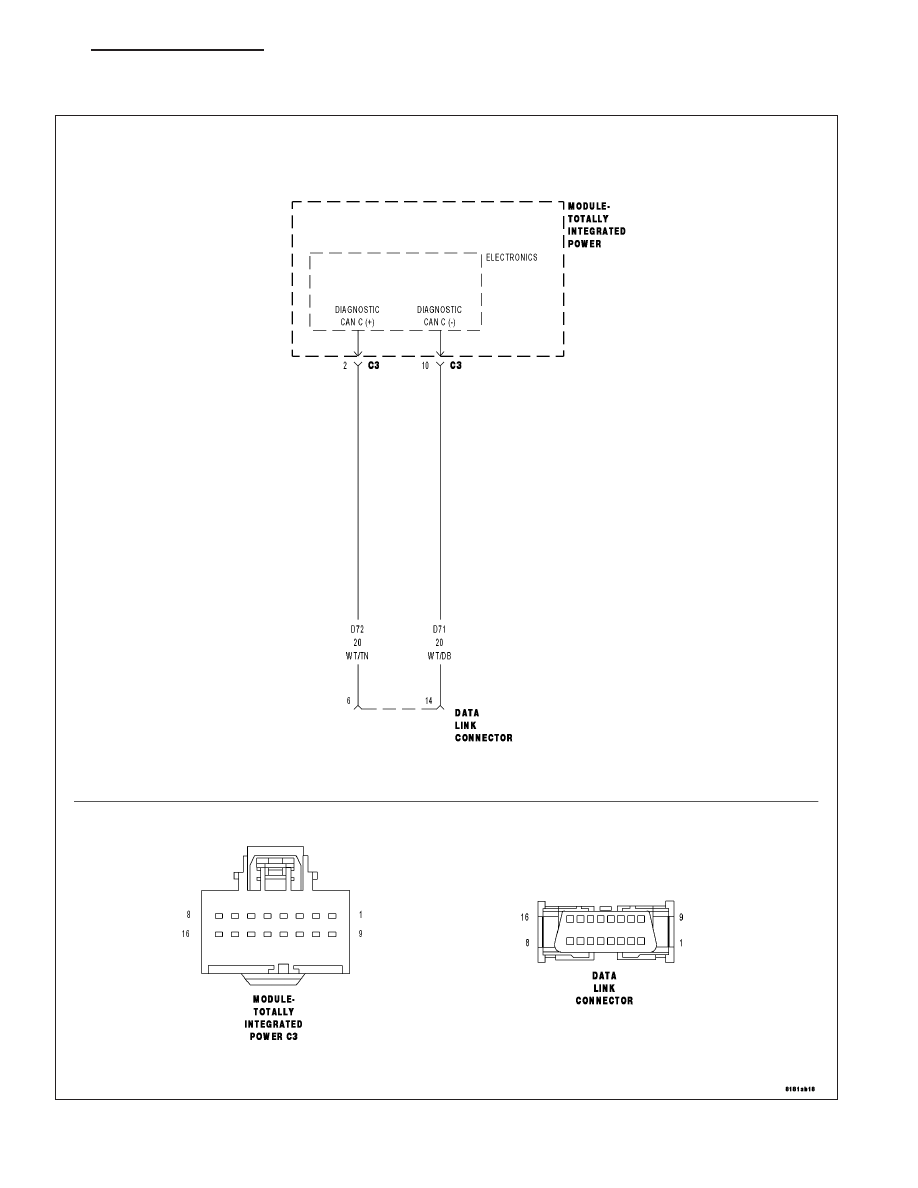

*DIAGNOSTIC CAN C (+) AND/OR DIAGNOSTIC CAN C (-) CIRCUITS HIGH

For a complete wiring diagram Refer to Section 8W.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 103

•

When Monitored:
When the scan tool queries the TIPM.

•

Set Condition:
The scan tool has detected a shorted high condition on either or both Diagnostic CAN C circuits.

Possible Causes

(D72) DIAGNOSTIC CAN C (+) CIRCUIT SHORTED TO VOLTAGE

(D71) DIAGNOSTIC CAN C (-) CIRCUIT SHORTED TO VOLTAGE

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

CHECK THE STATUS OF THE ERROR MESSAGE

NOTE: Ensure the vehicle being tested is a CAN BUS VEHICLE. If not, false error messages may be dis-
played.

NOTE: Ensure the scan tool is updated to the latest software.
With the scan tool, record the error message.

Disconnect the scan tool from the DLC.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

Does the scan tool display this same error message?

Yes

>> Go To 2

No

>> The conditions that caused this error message to set are not present at this time. Using the wiring dia-

gram/schematic as a guide, inspect the wiring and connectors.

2.

DIAGNOSTIC CAN C CIRCUITS SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Totally Integrated Power Module (TIPM) C3 harness
connector.

Disconnect the scan tool from the DLC.

Turn the ignition on.

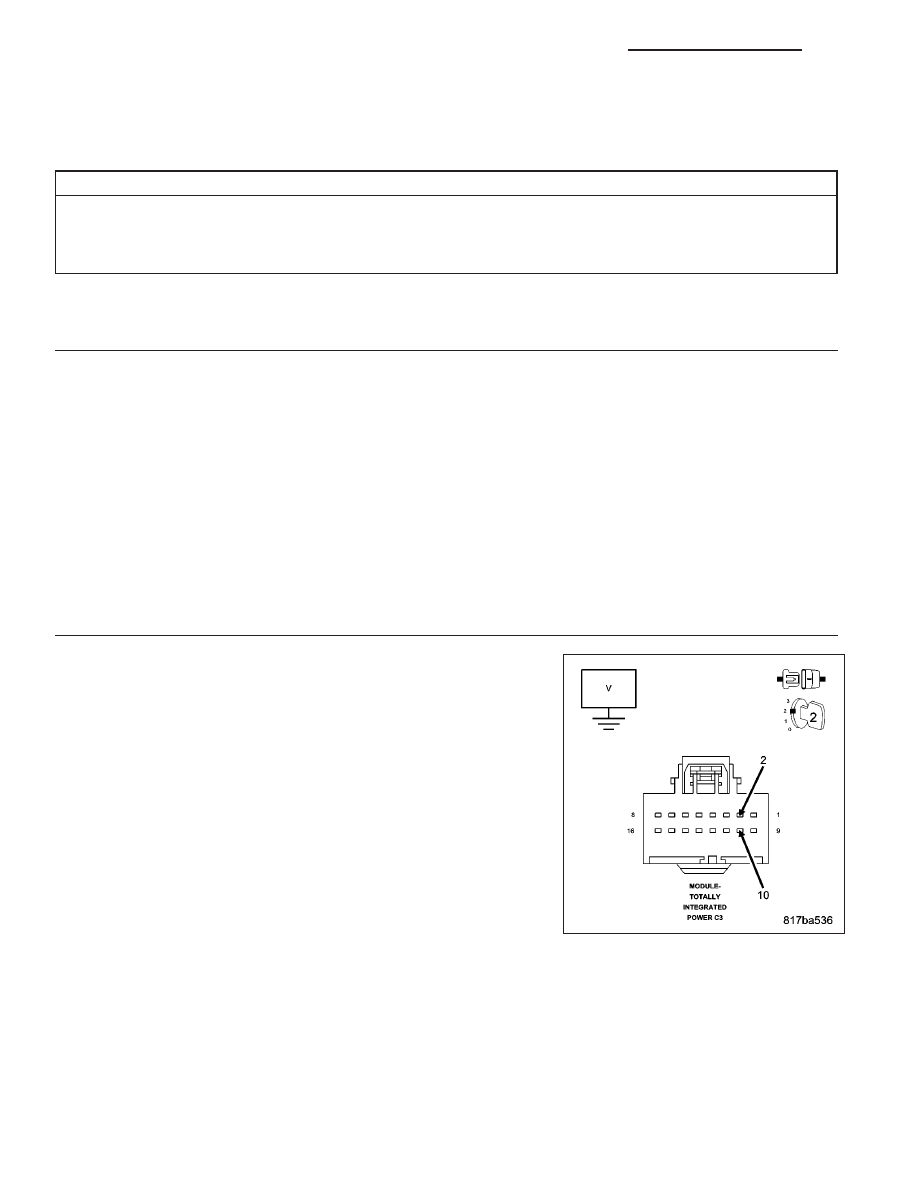

Measure the voltage of the Diagnostic CAN C circuits at the TIPM C3
harness connector.

Is the voltage above 6.0 volts on either circuit?

Yes

>> Repair the Diagnostic CAN C circuits for a short to voltage.

Perform the BODY VERIFICATION TEST – VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Totally Integrated Power Module
in accordance with the service information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

8E - 104

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

*DIAGNOSTIC CAN C (+) SHORTED TO DIAGNOSTIC CAN C (-)

For a complete wiring diagram Refer to Section 8W.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 105

•

When Monitored:
When the scan tool queries the TIPM.

•

Set Condition:
The scan tool has detected a shorted together condition on the Diagnostic CAN C circuits.

Possible Causes

(D72) DIAGNOSTIC CAN C (+) CIRCUIT SHORTED TO (D71) DIAGNOSTIC CAN C (-) CIRCUIT

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

CHECK THE STATUS OF THE ERROR MESSAGE

NOTE: Ensure the vehicle being tested is a CAN BUS VEHICLE. If not, false error messages may be dis-
played.

NOTE: Ensure the scan tool is updated to the latest software.
With the scan tool, record the error message.

Disconnect the scan tool from the DLC.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

Does the scan tool display this same error message?

Yes

>> Go To 2

No

>> The conditions that caused this error message to set are not present at this time. Using the wiring dia-

gram/schematic as a guide, inspect the wiring and connectors.

2.

(D72) DIAGNOSTIC CAN C (+) CIRCUIT SHORTED TO (D71) DIAGNOSTIC CAN C (-) CIRCUIT

Turn the ignition off.

Disconnect the Totally Integrated Power Module (TIPM) C3 harness
connector.

Disconnect the scan tool from the DLC.

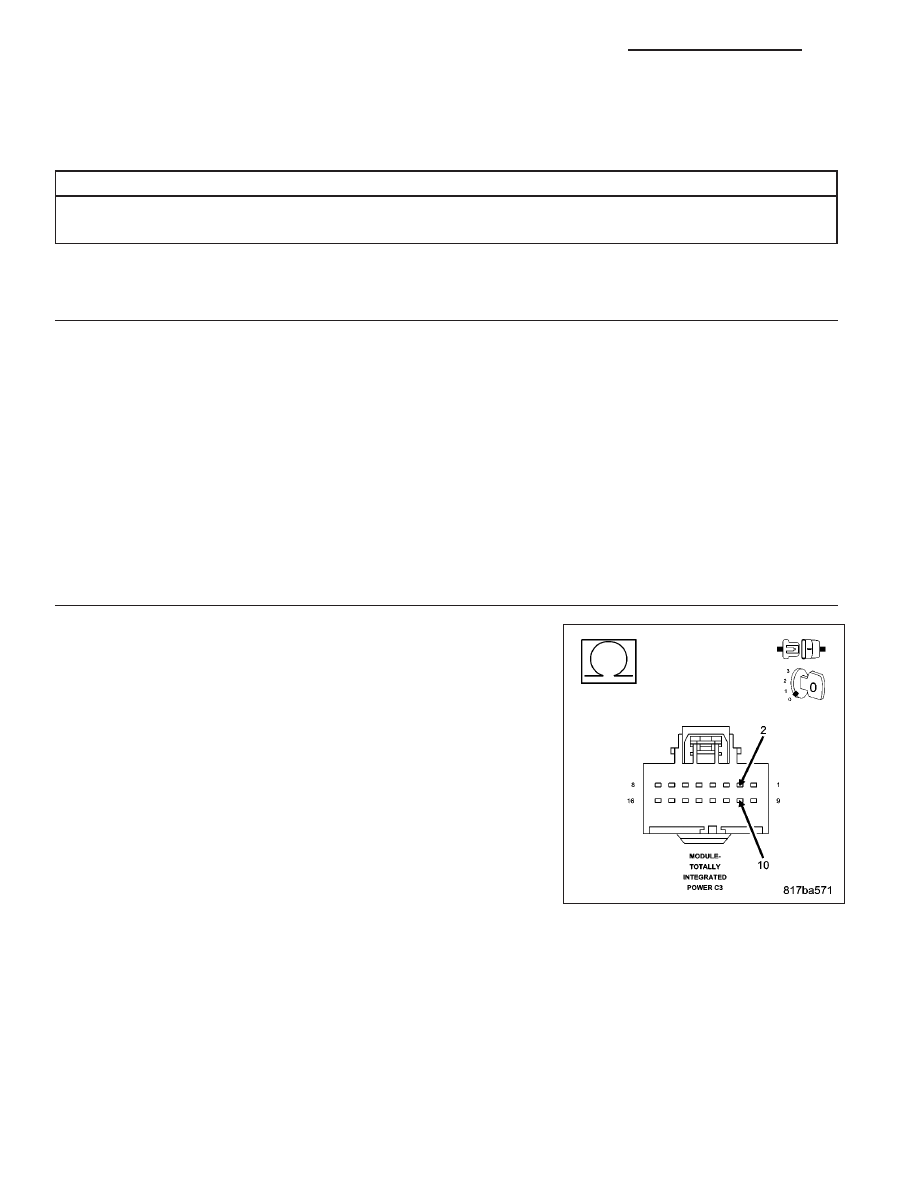

Measure the resistance between the (D72) Diagnostic CAN C (+) circuit
and the (D71) Diagnostic CAN C (-) circuit at the TIPM C3 harness con-
nector.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (D72) Diagnostic CAN C (+) circuit for a short to

the (D71) Diagnostic CAN C (-) circuit.

Perform the BODY VERIFICATION TEST – VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Totally Integrated Power Module
in accordance with the service information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).
