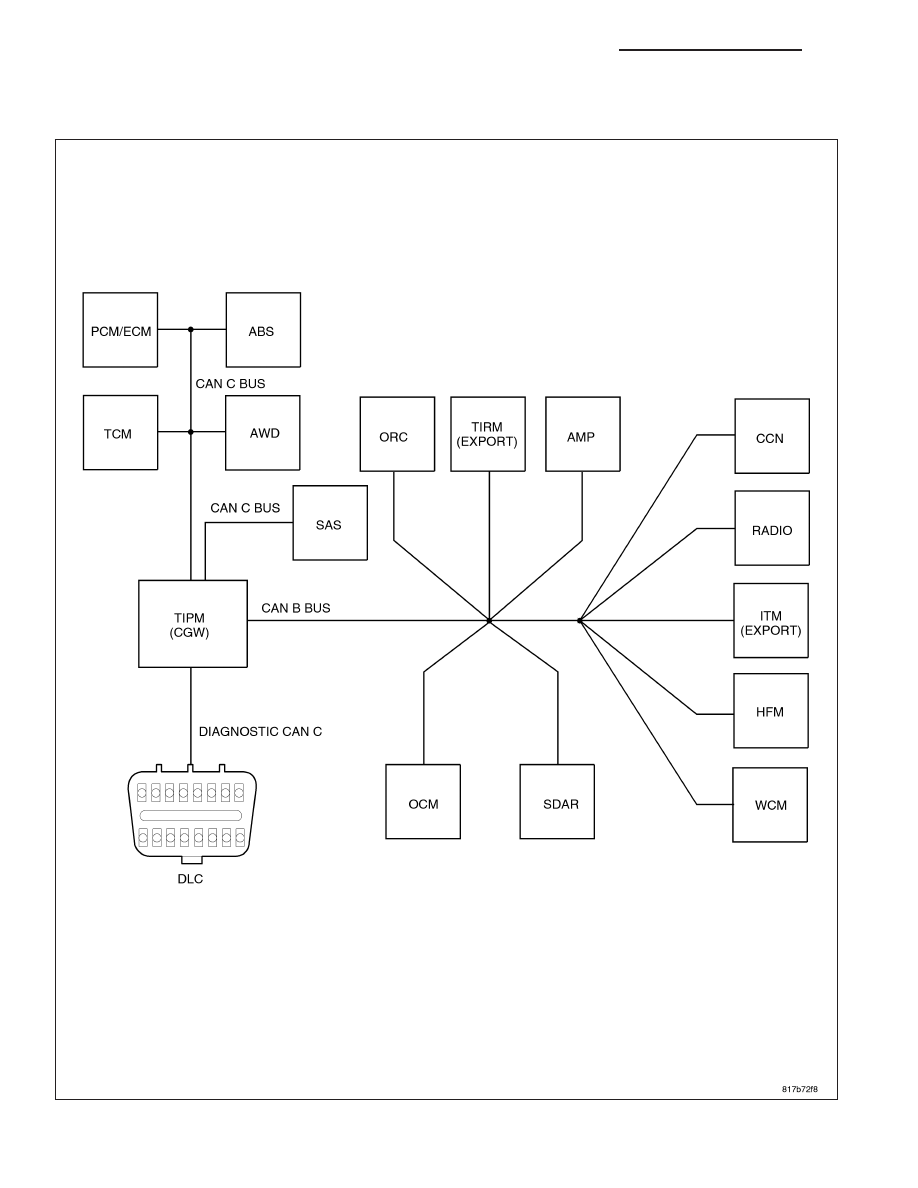

U0155-LOST COMMUNICATION WITH CLUSTER/CCN

For a complete wiring diagram Refer to Section 8W.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 63

When Monitored:
With the ignition on.
Battery voltage between 10 and 16 volts.

Set Condition:
Bus messages not received from the Cluster/CCN for approximately 2 to 5 seconds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTC’S RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

CLUSTER/CCN

CLUSTER/CCN POWER AND GROUND

MODULE THAT SET THE DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTC’s.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTC’S

With the scan tool, read active DTC’s from all modules.

NOTE: Check for TIPM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTC’s.

Does the scan tool display any active DTC’s to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Contents for a complete list of the symptoms.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

No

>> Go To 3

3.

VERIFY THAT THE CCN IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select ECU View.

Verify that the CCN is active on the bus.

Is the CCN active on the bus?

Yes

>> Go To 4

No

>> Refer to the Table of Contents located in this section for a no response test procedure.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

8E - 64

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTC’S

With the scan tool, select Network View and select Advanced.

Is there more than one module with active DTC’s “Logged Against” the CCN?

Yes

>> Replace/update the Cluster (CCN) in accordance with the service information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 65

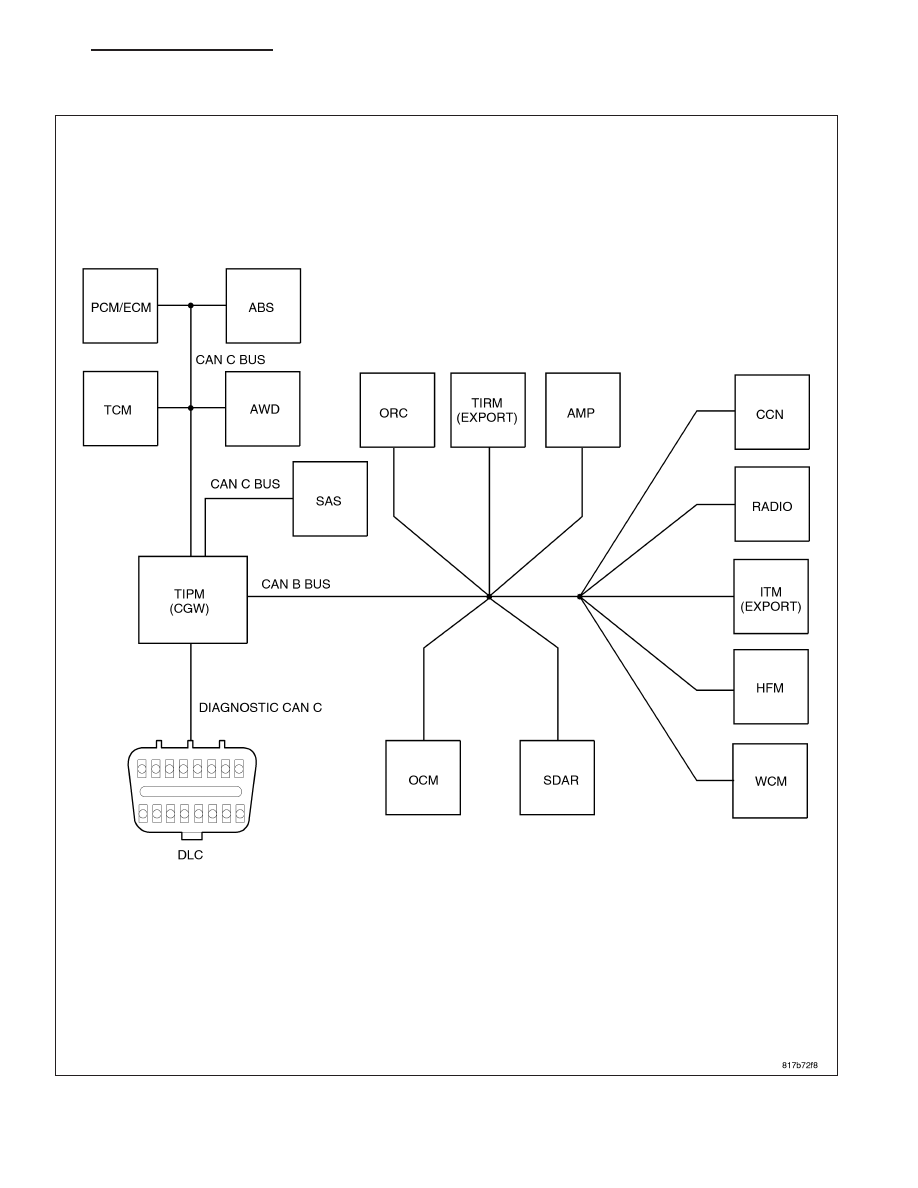

U0167-LOST COMMUNICATION WITH INTRUSION TRANSCEIVER CONTROL
MODULE (ITM)

For a complete wiring diagram Refer to Section 8W.

8E - 66

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM
