When Monitored:

•

With the radio on.

•

Set Condition:

•

When the output circuit is open for more than three seconds. The Radio will not set the fault if the radio con-
firms an amplifier is on the BUS.

Possible Causes

SPEAKER

(X304) (X394) RIGHT REAR SPEAKER OUTPUT CIRCUIT

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, clear all Audio DTC’s.

Turn the radio on.

With the scan tool, read the DTC information.

Does the Scan Tool read: B140F-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

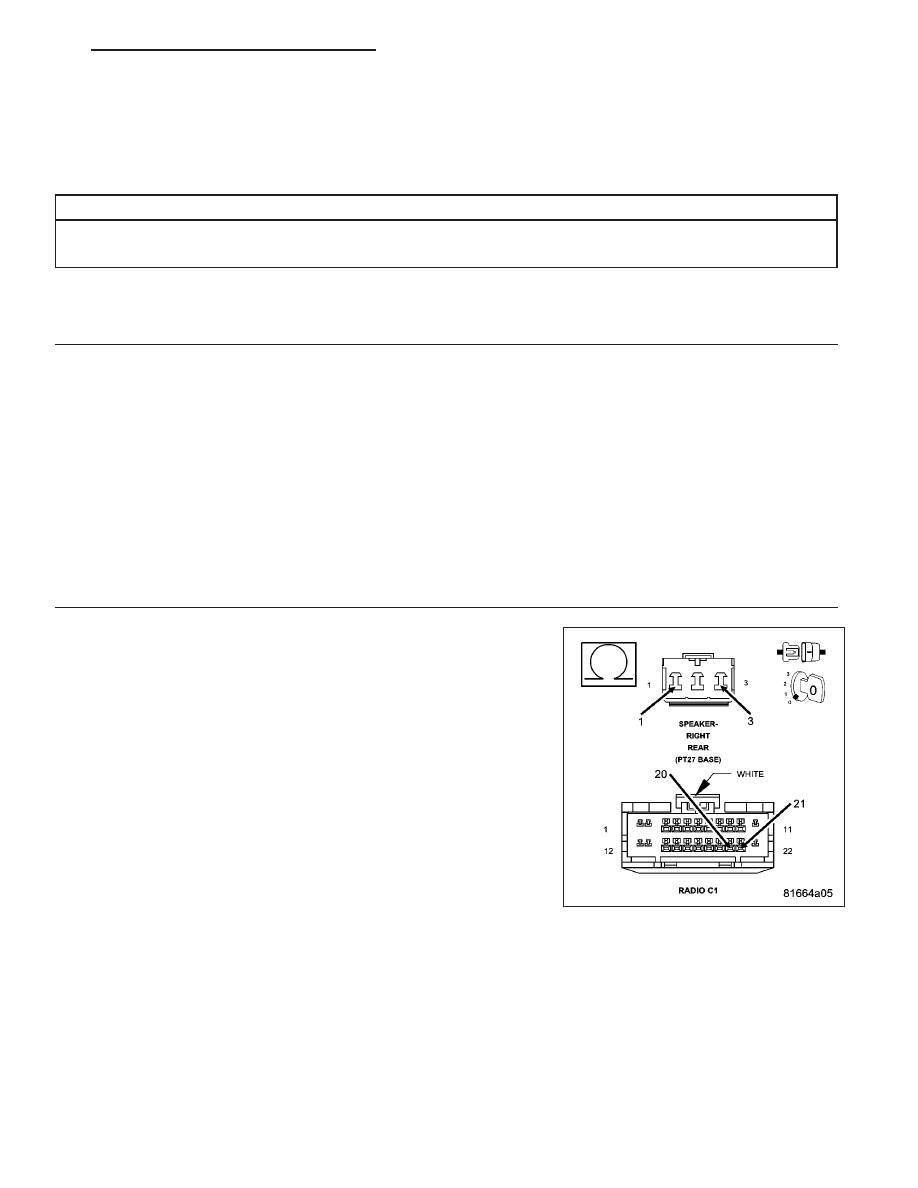

(X304) (X394) SPEAKER OUTPUT CIRCUITS

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Rear Right Audio Speaker connector.

Measure the resistance of each speaker (X304)(+) and (X394)(-) circuit
between the radio and the speaker.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 3

No

>> Repair the applicable Output Speaker circuit for an open

condition.

Perform the BODY VERIFICATION TEST VER 1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 33

3.

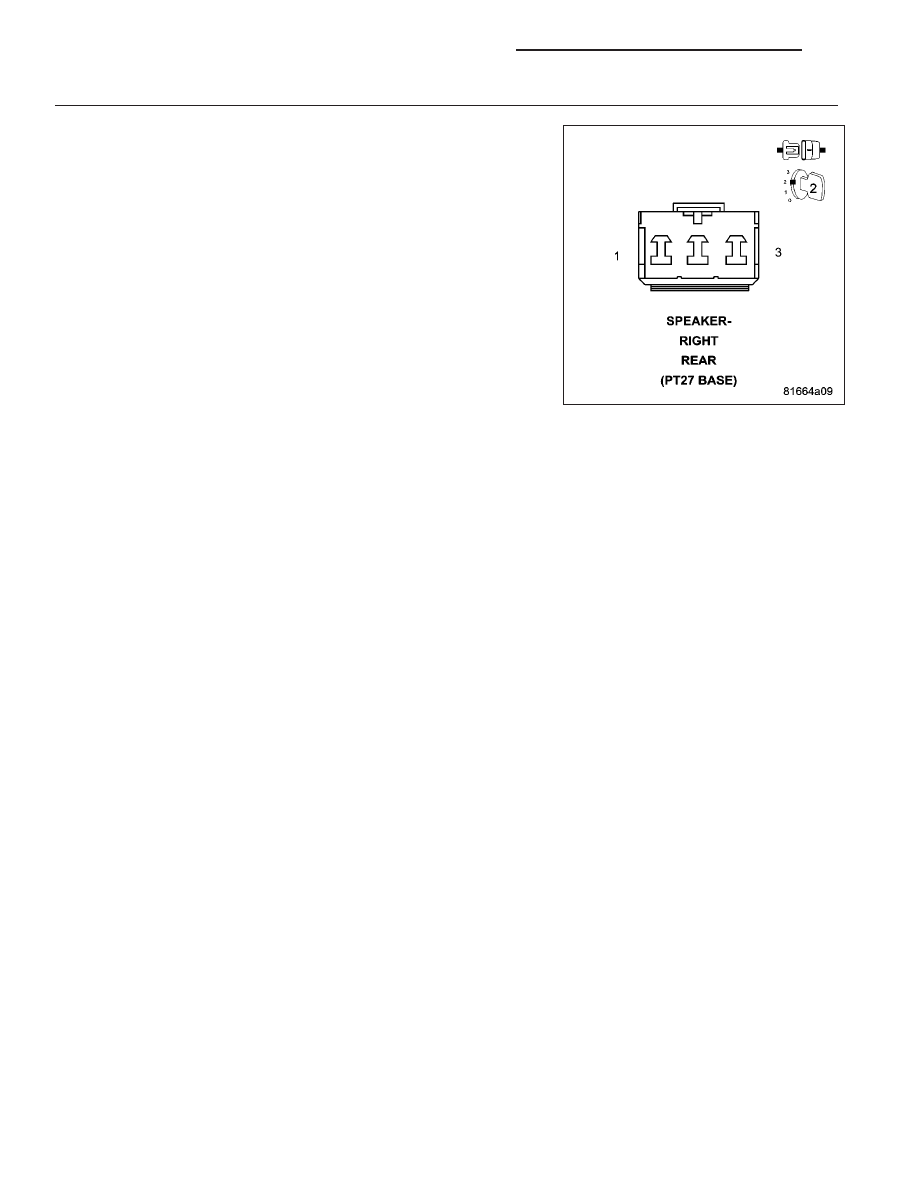

SPEAKER

Turn the ignition off.

Disconnect the Rear Right Audio Speaker.

Turn the ignition on.

Turn the radio on.

With the scan tool, clear all Audio DTC’s.

With the scan tool, read the DTC information.

Does the scan tool read: B140F-REAR RIGHT AUDIO SPEAKER
OUTPUT CIRCUIT OPEN?

Yes

>> Replace the speaker in accordance with the service infor-

mation.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

8A - 34

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

B1421-AUDIO CD READ ERROR/INOPERABLE DISC

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition on and the radio CD player turned on.

•

Set Condition:

•

The code will set if a CD that is not formatted as a music CD is installed in the radio CD player.

Possible Causes

CD READ FAILURE

Diagnostic Test

1.

RADIO

Replace the problem CD with a good, clean, unscratched, music CD.

Turn the radio CD player on.

With the scan tool, read DTC’s.

Does the tcan tool display: B1421 AUDIO CD READ ERROR/INOPERABLE DISC?

Yes

>> Eject the inoperative CD and replace the CD in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 35

B142F-SATELLITE RADIO ANTENNA NOT CONNECTED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on and the Satellite Radio in seek mode.

•

Set Condition:

•

With the radio in seek mode for two loops around the band. The radio does not detect an antenna connection
or does not receive a radio satellite signal.

Possible Causes

BAD ANTENNA CONNECTION

SATELLITE RADIO RECEIVER

Diagnostic Test

1.

TEST ANTENNA

Turn the ignition off.

Disconnect the Satellite Radio Antenna connector.

Inspect the Satellite Radio Antenna connection.

Was the Antenna connection clean and secure?

Yes

>> Go To 2

No

>> Repair the Antenna connection as needed.

Perform the BODY VERIFICATION TEST — VER1.

2.

SATELLITE RADIO ANTENNA

Refer to the Audio System in the service information and test the antenna in accordance with the service procedure.

Is the Antenna ok?

Yes

>> Go To 3

No

>> Repair or replace the Antenna assembly as necessary.

Perform the BODY VERIFICATION TEST — VER1.

3.

SATELLITE RADIO RECEIVER

NOTE: Reconnect all previously disconnected components.

NOTE: Move vehicle outside approximately 30ft (9.144m) from any structure.
Turn the ignition and radio on.

With the scan tool, erase the audio DTC’s, put the satellite radio in seek up and down mode for 2 loops around the
band cycle before proceeding.

With the scan tool, read the audio DTC’s.

Did this DTC reset?

Yes

>> Replace the Satellite Radio Receiver in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Test Complete.
