CONDITION

POSSIBLE CAUSES

CORRECTION

NOISE (Objectional squeal, squeek,
or rumble is heard or felt while drive
belt is in operation)

1. Incorrect belt tension

1. Inspect/Replace tensioner if
necessary

2. Bearing noise

2. Locate and repair

3. Belt misalignment

3. Align belt/pulley(s)

4. Belt to pulley mismatch

4. Install correct belt

5. Driven component induced
vibration

5. Locate defective driven
component and repair

6. System resonent frequency
induced vibration

6. Vary belt tension within
specifications

TENSION SHEETING FABRIC
FAILURE
(Woven fabric on outside,
circumference of belt has cracked or
separated from body of belt)

1. Tension sheeting contacting
stationary object

1. Correct rubbing condition

2. Excessive heat causing woven
fabric to age

2. Replace belt

3. Tension sheeting splice has
fractured

3. Replace belt

CORD EDGE FAILURE
(Tensile member exposed at edges
of belt or separated from belt body)

1. Incorrect belt tension

1. Inspect/Replace tensioner if
necessary

2. Belt contacting stationary object

2. Replace belt

3. Pulley(s) out of tolerance

3. Replace pulley

4. Insufficient adhesion between
tensile member and rubber matrix

4. Replace belt

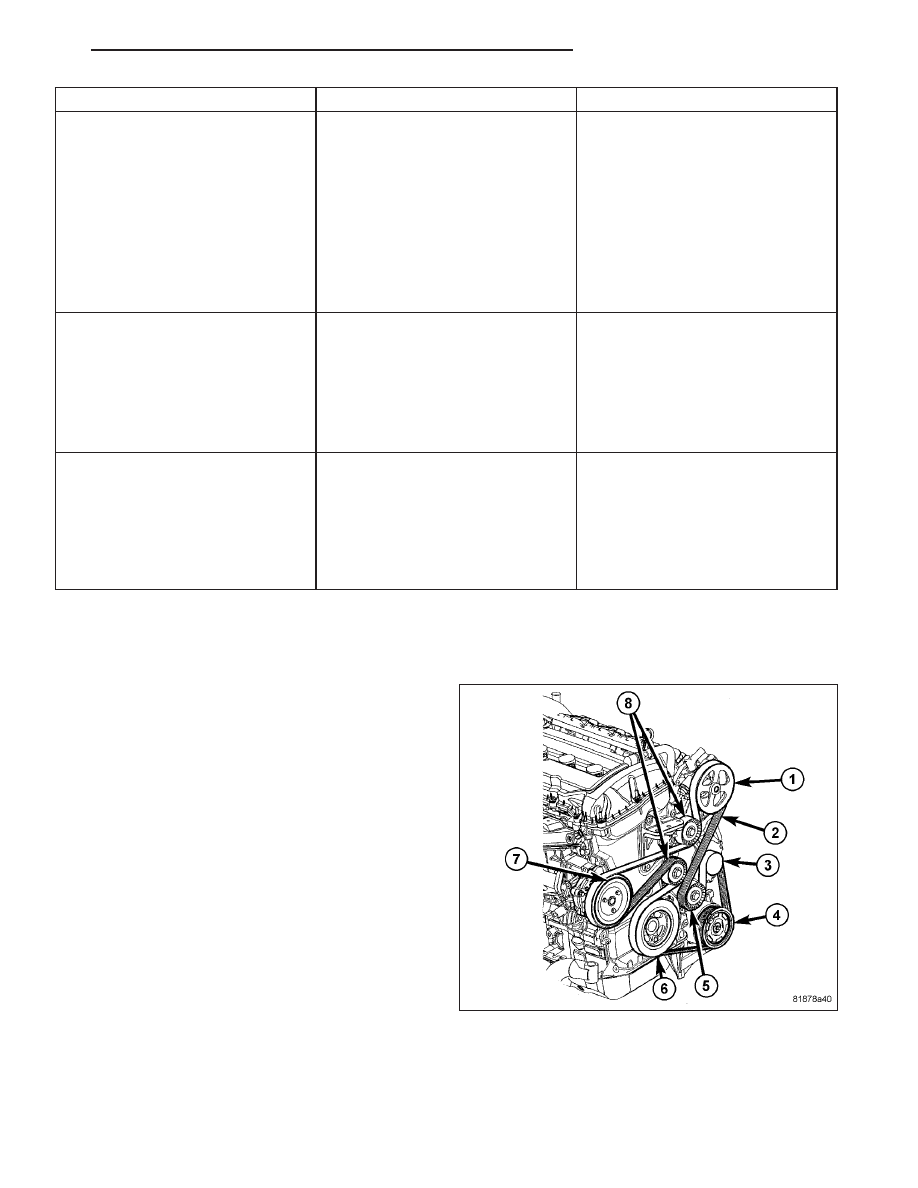

REMOVAL

WORLD ENGINE

1. Insert a 1/2 in.drive breaker bar into the square

opening of the accessory drive belt tensioner (5).

2. Rotate accessory drive belt tensioner (5) counter-

clockwise until accessory drive belt (2) can be
removed from pulleys. Remove accessory drive
belt (2).

PM

BELT ACCESSORY DRIVE

7 - 17

CLEANING

Clean all foreign debris from belt pulley grooves. The belt pulleys must be free of oil, grease, and coolants before
installing the drive belt.

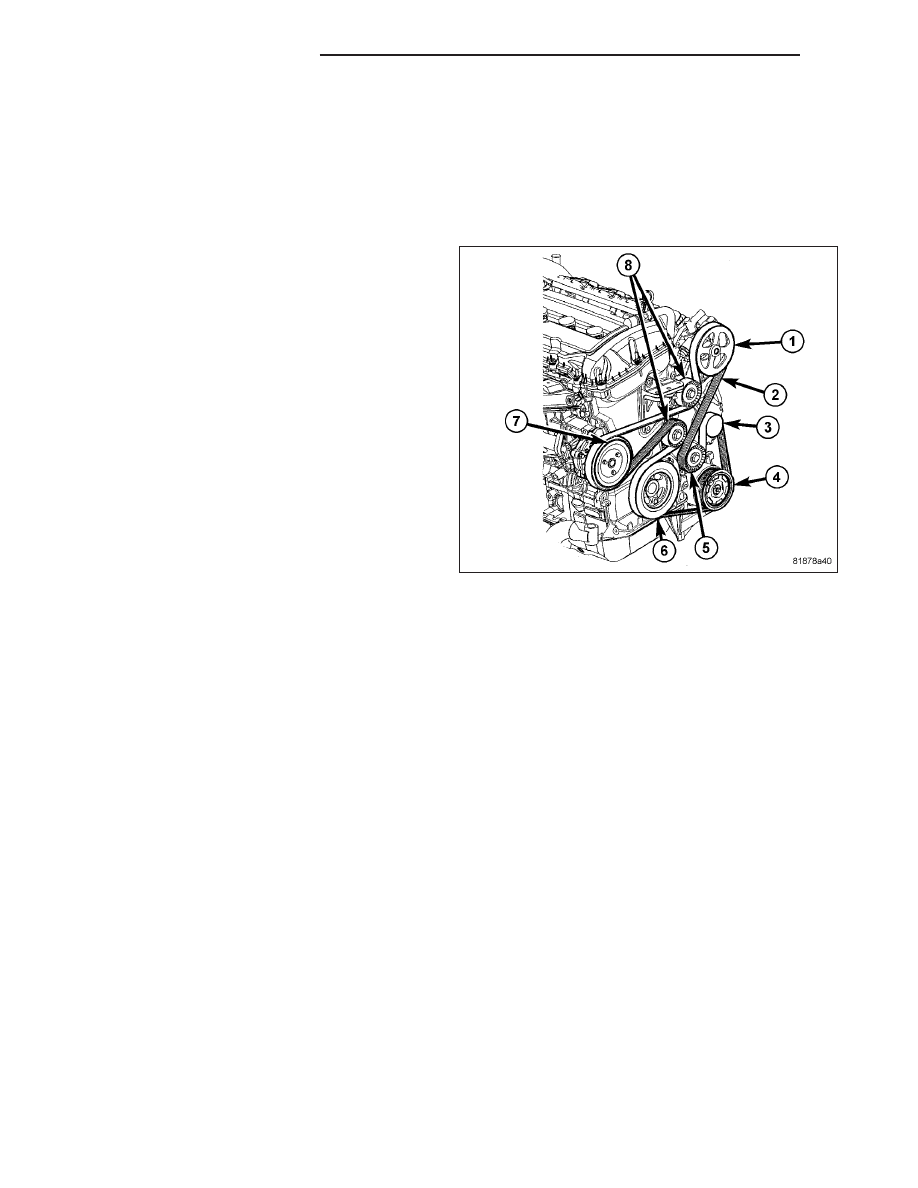

INSTALLATION

WORLD ENGINE

NOTE: When installing drive belt on the pulleys,
make sure that belt is properly routed and all
V-grooves

make

proper

contact

with

pulley

grooves.

1. Install the accessory drive belt (2) around all the

pulleys except for the generator pulley (3).

2. Using a 1/2 in. breaker bar, rotate accessory drive

belt tensioner (5) counterclockwise until accessory
drive belt (2) can be installed on the generator pul-
ley (3). Release spring tension onto belt.

3. Remove breaker bar from accessory drive belt ten-

sioner (5).

7 - 18

BELT ACCESSORY DRIVE

PM

ACCESSORY DRIVE BELT TENSIONER

DESCRIPTION

The automatic belt tensioner maintains proper tension on the power steering and air conditioning belt. The tensioner
pulley can be serviced separately.

NOTE: Tensioner arm should move freely and maintain 14.9 – 20.8 kg. (33 - 46 lb). tension on belt.

REMOVAL

WORLD ENGINE

1. Raise vehicle on hoist.

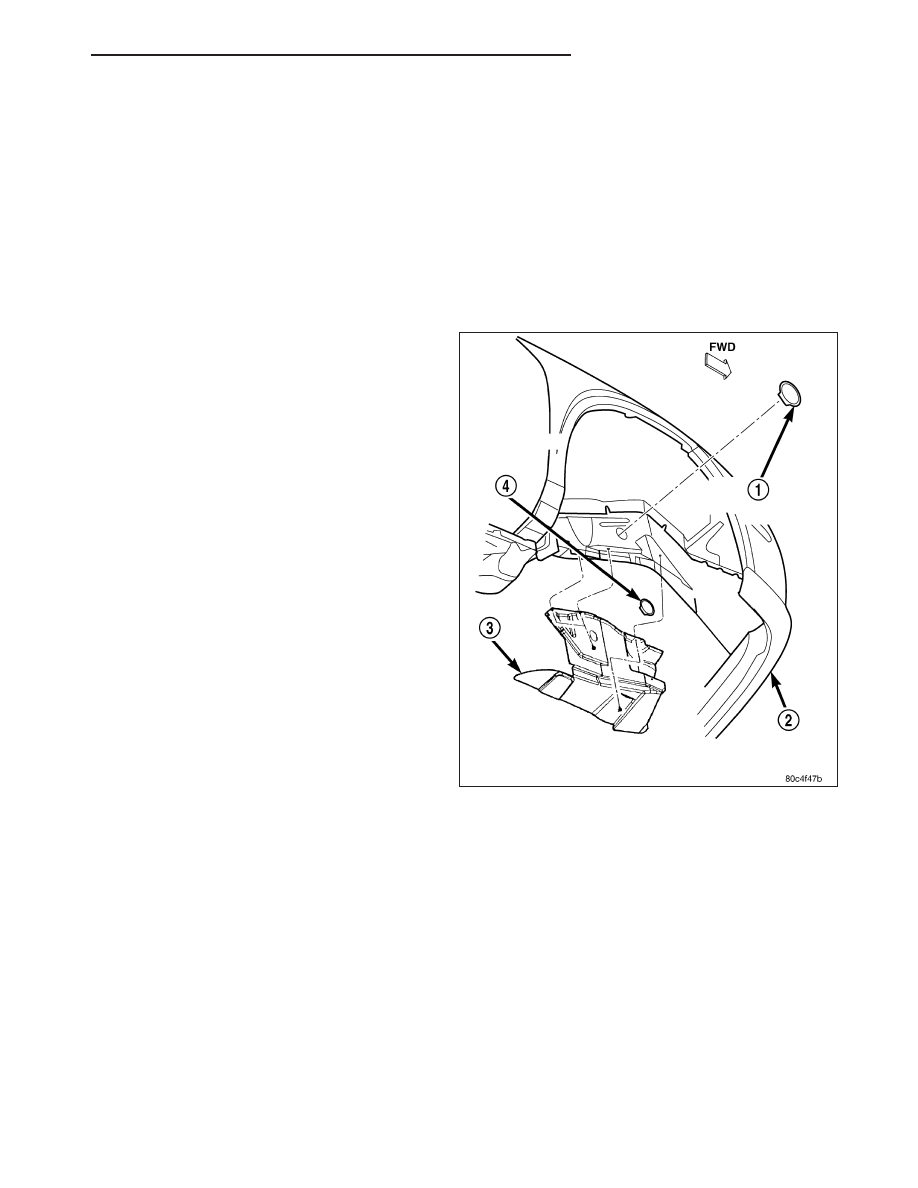

2. Remove belt splash shield.

PM

BELT ACCESSORY DRIVE

7 - 19

3. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

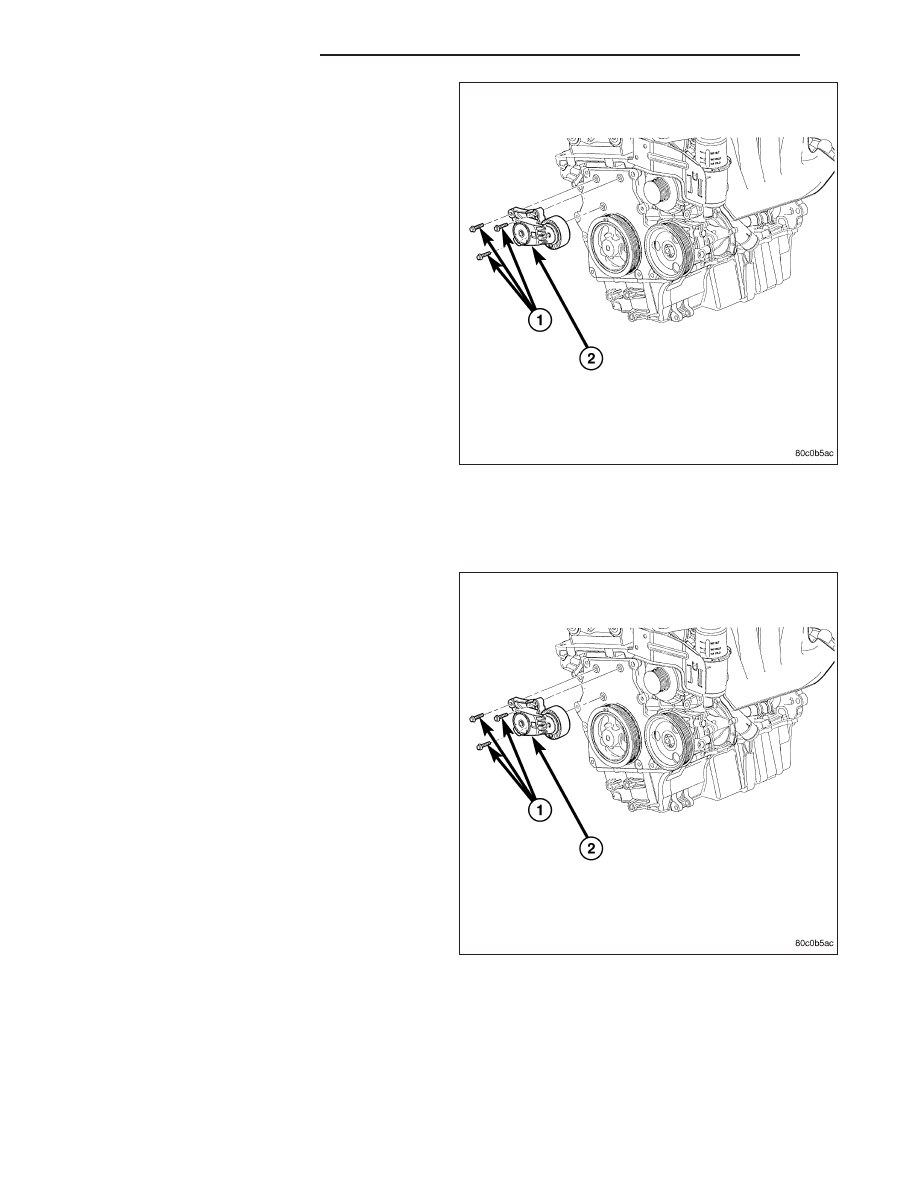

4. Remove accessory drive belt tensioner mounting

bolt. Remove accessory drive belt tensioner.

INSTALLATION

WORLD ENGINE

1. Position accessory drive belt tensioner and install

mounting bolt. Tighten bolt to 12 N·m (105 in. lbs.).

2. Install accessory drive belt (Refer to 7 - COOLING/

ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

7 - 20

BELT ACCESSORY DRIVE
