3. After allowing approximately one minute for crankcase pressure to reduce, the paper should draw up against the

hose with noticeable force. If the engine does not draw the paper against the grommet after installing a new
valve, replace the PCV valve hose.

4. Turn the engine off. Remove the PCV valve from intake manifold. The valve should rattle when shaken.

5. Replace the PCV valve and retest the system if it does not operate as described in the preceding tests. Do not

attempt to clean the old PCV valve.

REMOVAL

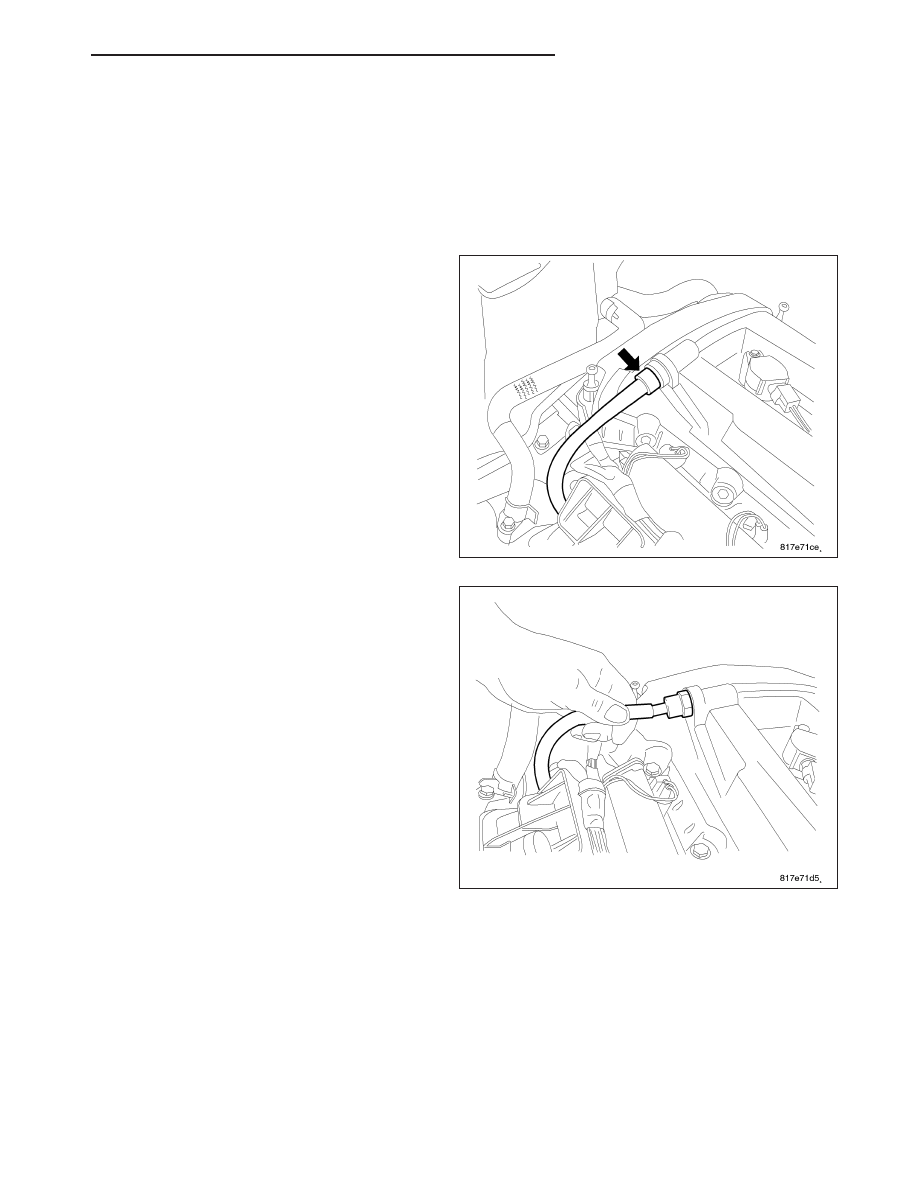

1. Remove the engine cover.

2. Remove the hose from the PCV valve.

PM

EVAPORATIVE EMISSIONS

25 - 21

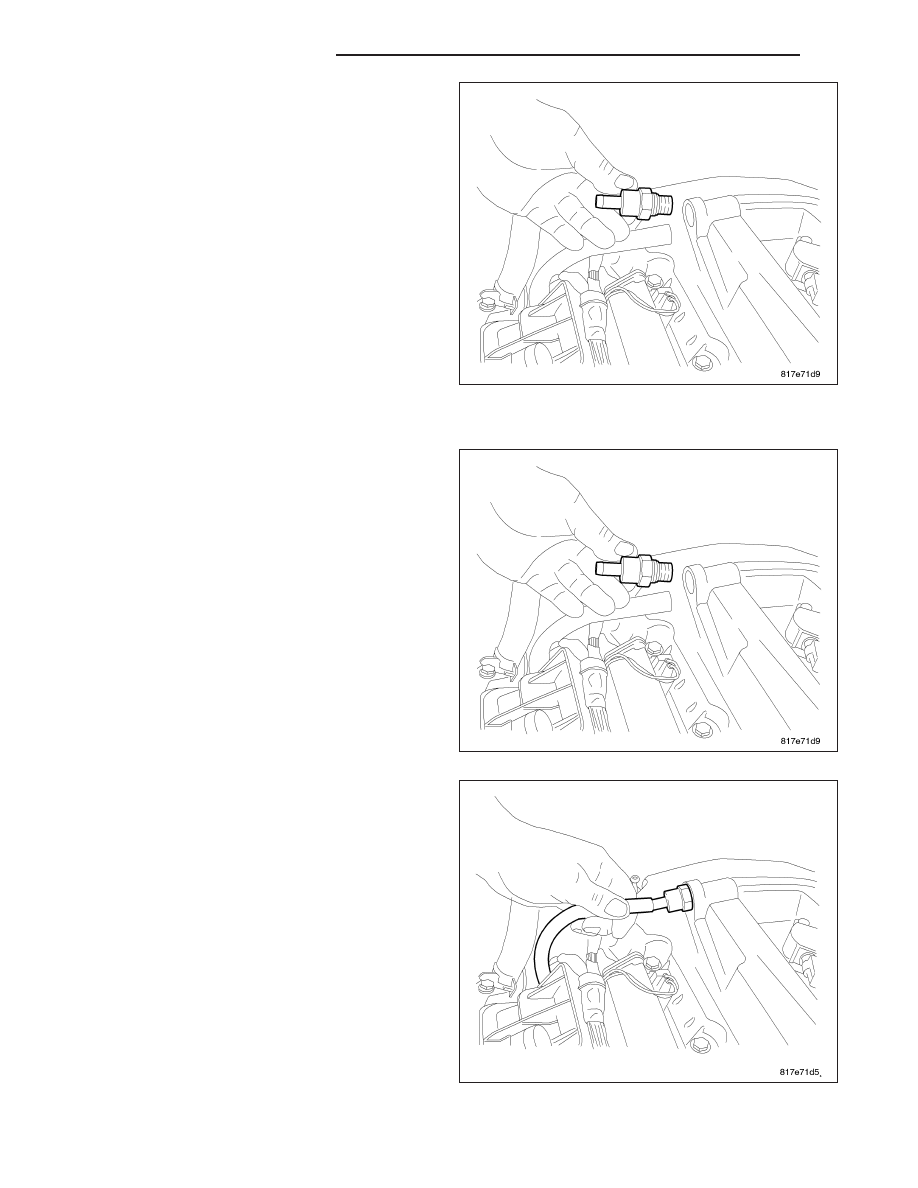

3. Unscrew the PCV valve.

INSTALLATION

1. Lubricate the O-ring on the valve.

2. Install the PCV valve and tighten the valve to 8.1

N·m (72 in. lbs.).

3. Install the hose.

25 - 22

EVAPORATIVE EMISSIONS

PM

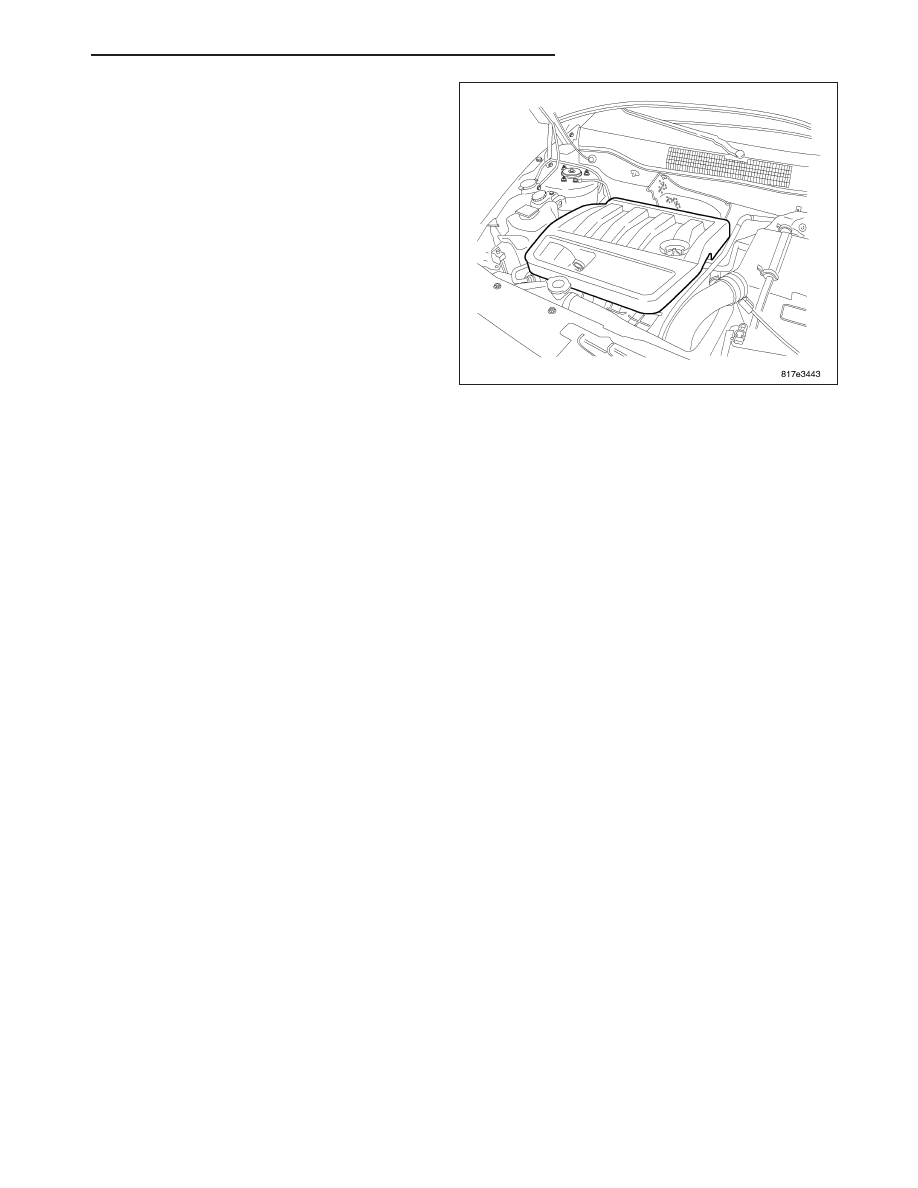

4. Install engine cover.

PM

EVAPORATIVE EMISSIONS

25 - 23

VAPOR CANISTER

DESCRIPTION

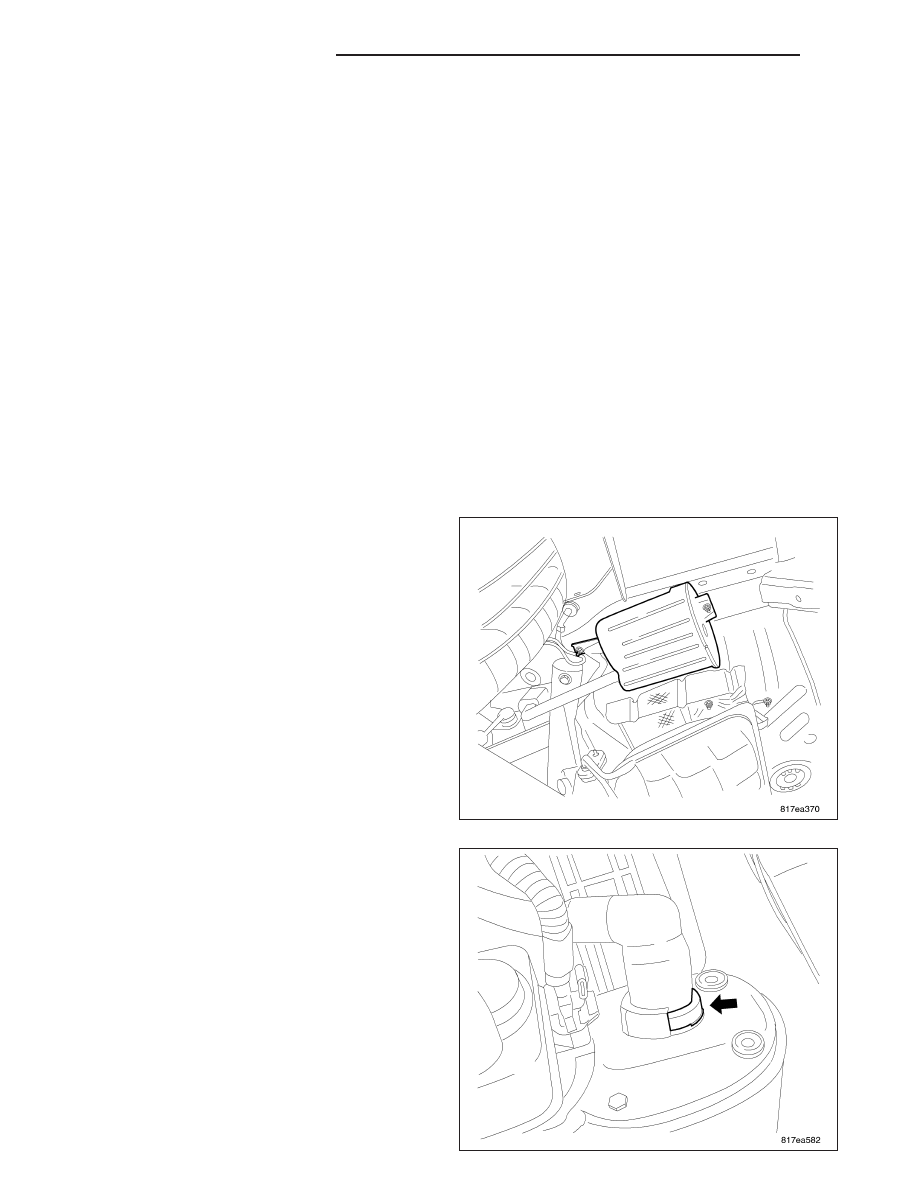

The canister mounts (1) to a left rear rail in the rear of the vehicle. The vacuum and vapor tube connect to the top
of the canister.

OPERATION

All vehicles use a maintenance free, evaporative (EVAP) canister. Fuel tank vapors vent into the canister. The can-
ister temporarily holds the fuel vapors until intake manifold vacuum draws them into the combustion chamber. The
Powertrain Control Module (PCM) purges the canister through the proportional purge solenoid. The PCM purges the
canister at predetermined intervals and engine conditions.

Purge Free Cells

Purge-free memory cells are used to identify the fuel vapor content of the evaporative canister. Since the evapo-
rative canister is not purged 100% of the time, the PCM stores information about the evaporative canister’s vapor
content in a memory cell.

The purge-free cells are constructed similar to certain purge-normal cells. The purge-free cells can be monitored by
the scan tool. The only difference between the purge-free cells and normal adaptive cells is that in purge-free, the
purge is completely turned off. This gives the PCM the ability to compare purge and purge-free operation.

REMOVAL

1. Disconnect negative battery cable.

2. Raise and support vehicle.

3. Depress locking tab on vapor hose connector and

pull off of canister.
