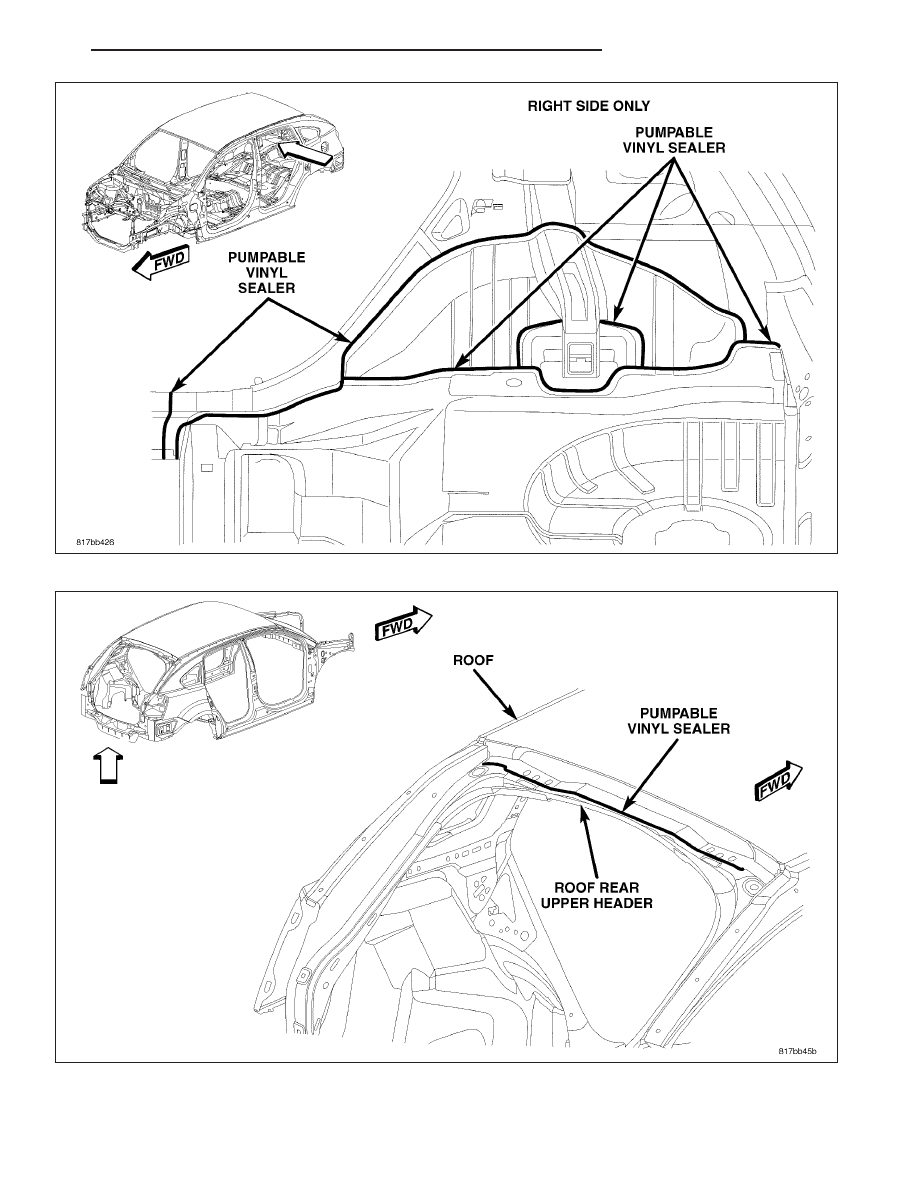

Fig. 18 RIGHT REAR/INNER QUARTER PANEL

Fig. 19 ROOF/ROOF REAR UPPER HEADER

PM

BODY STRUCTURE

23 - 233

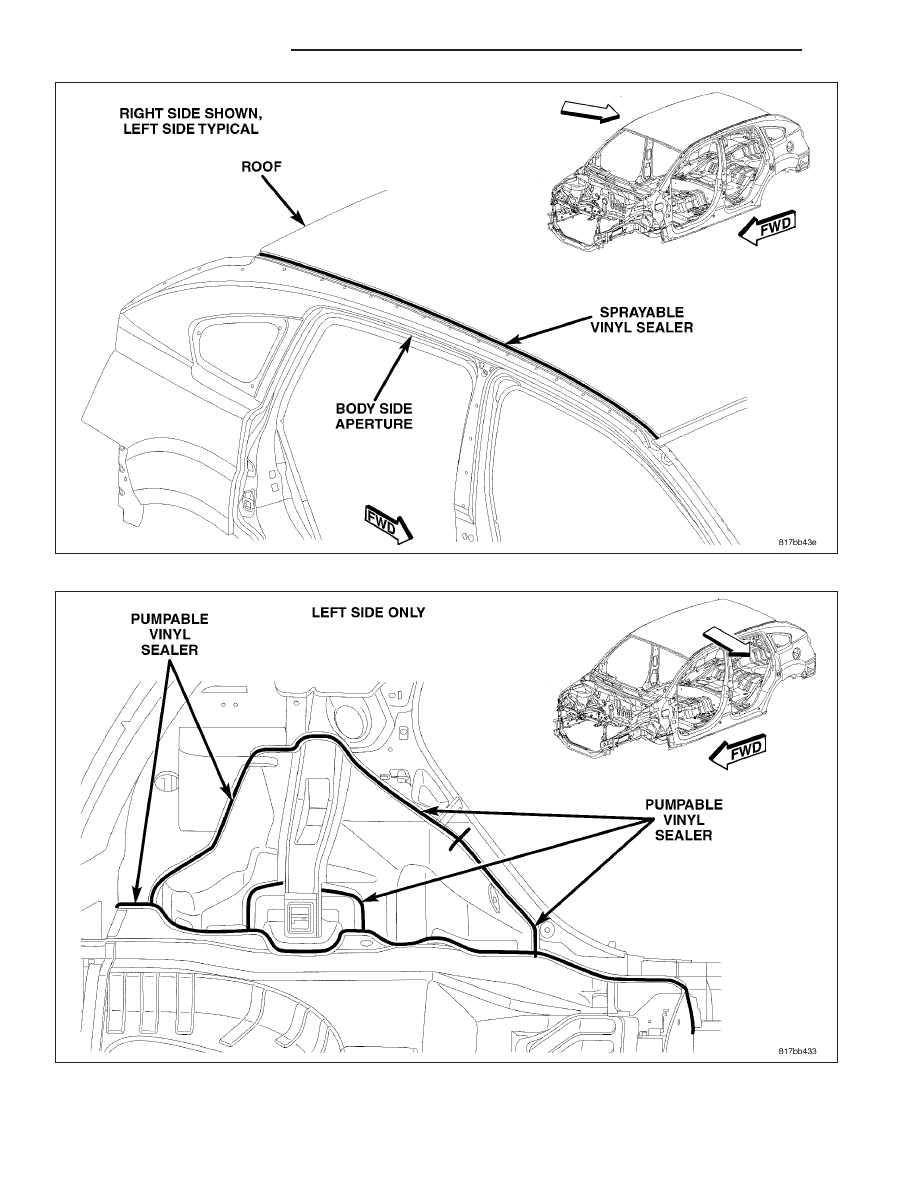

Fig. 20 ROOF/BODY SIDE APERTURE

Fig. 21 LEFT REAR INNER QUARTER PANEL

23 - 234

BODY STRUCTURE

PM

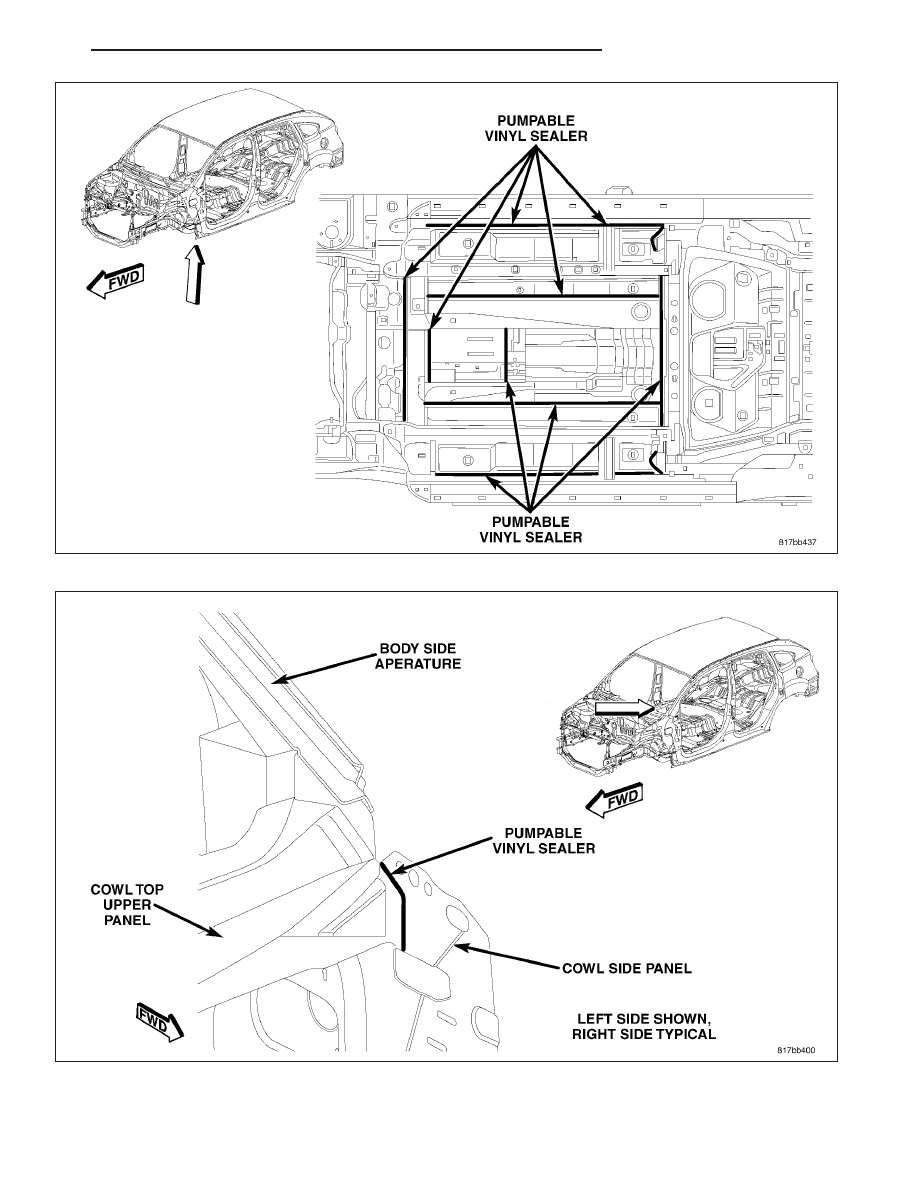

Fig. 22 UNDERBODY

Fig. 23 UPPER COWL TOP/COWL SIDE

PM

BODY STRUCTURE

23 - 235

STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS

INDEX

DESCRIPTION

FIGURE

BODY IN WHITE-COMPLETE (1 OF 3)

25

BODY COMPLETE (2 OF 3)

26

BODY IN WHITE (3 OF 3)

27

PLENUM ASSEMBLY

28

ROOF WITHOUT SUNROOF (1 OF 2)

29

ROOF WITHOUT SUNROOF (2 OF 2)

30

SIDEMEMBER ASSEMBLY (1 OF 2)

31

SIDEMEMBER ASSEMBLY (2 OF 2)

32

Fig. 24 TAIL LAMP PANEL

23 - 236

BODY STRUCTURE

PM
