INSTALLATION

1. Verify the sunshade track is free of obstructions

like the trim lace/ring.

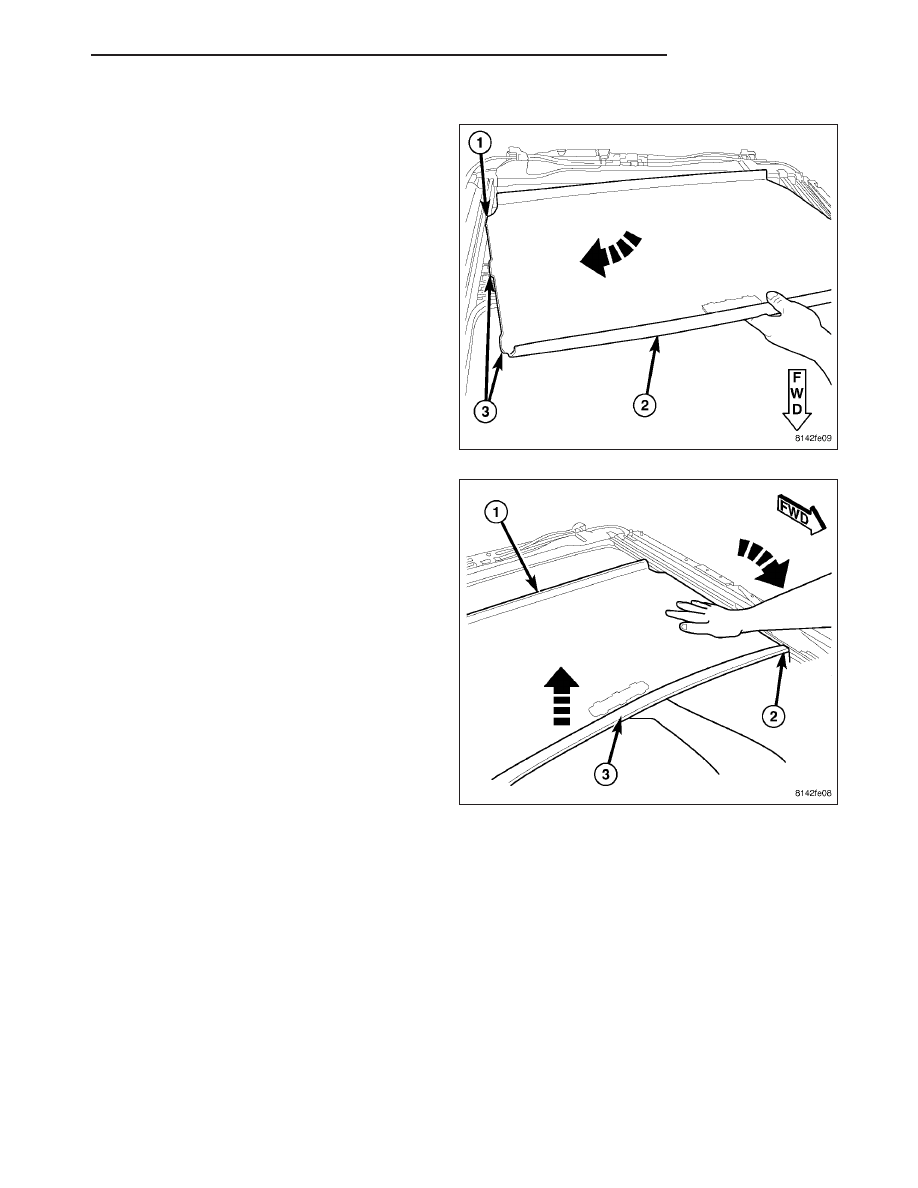

2. Start with sunshade (2) at an angle with one foot

(1) in the track.

3. Rotate the sunshade so the other rear foot is in the

track as well as the 2 other feet (3) on the same
side as the first foot.

4. To insert the remaining two feet (2) apply force to

the middle front of sunshade (3) and guide them
into the track.

5. Check that all the feet are in the right track and

verify sunshade operation.

6. Install the drain trough. (Refer to 23 - BODY/SUN-

ROOF/TROUGH-DRAIN - INSTALLATION)

PM

SUNROOF

23 - 213

TROUGH

REMOVAL

1. Remove the glass (Refer to 23 - BODY/SUN-

ROOF/GLASS - REMOVAL).

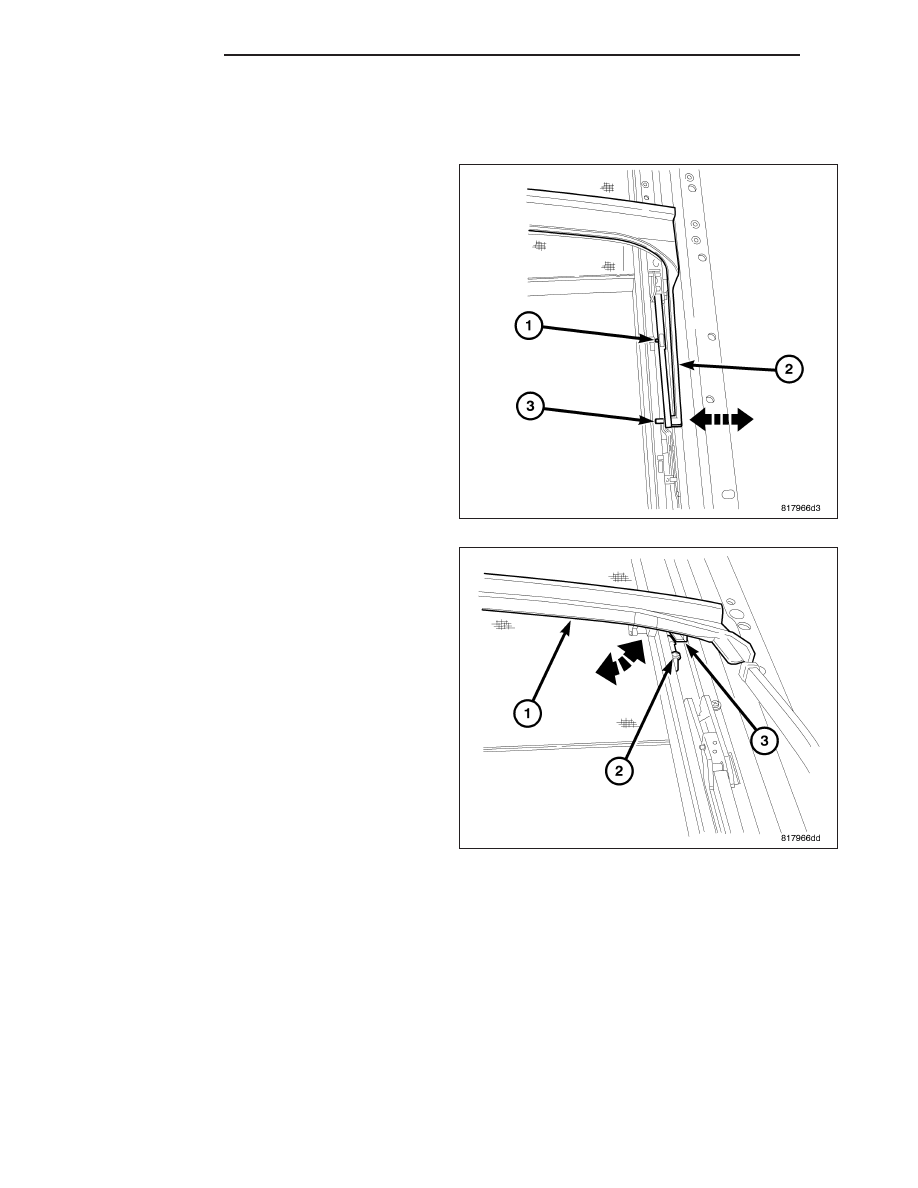

2. Separate the trough pins (3) from the glass lift

mechanisms (1).

3. Slide trough (1) to one side and push down on the

center of the trough until the guide shoe tab (3)
releases from the track (2).

4. Slide the trough in the opposite direction to release

the other shoe and lift the trough out of the sunroof
opening.

23 - 214

SUNROOF

PM

INSTALLATION

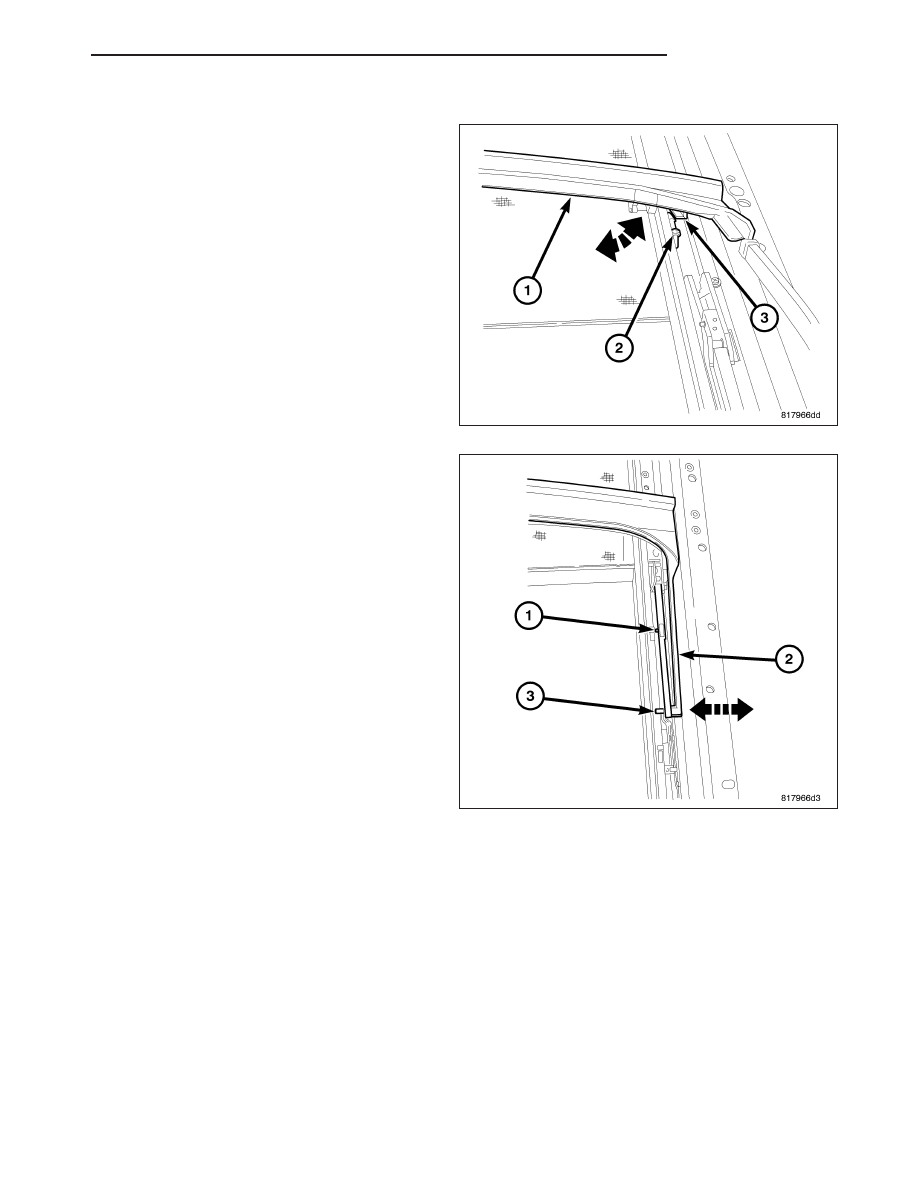

1. Insert one of the trough guides (3) and guide shoe

(2) into the track.

2. Push down on the center of the trough (1) to flatten

it out and install the remaining trough guide (3) and
guide shoe (2) into the track.

3. Install the trough guide pins into the glass lift

mechanism (3) and seat fully.

4. Install the glass (Refer to 23 - BODY/SUNROOF/

GLASS PANEL - INSTALLATION).

PM

SUNROOF

23 - 215
