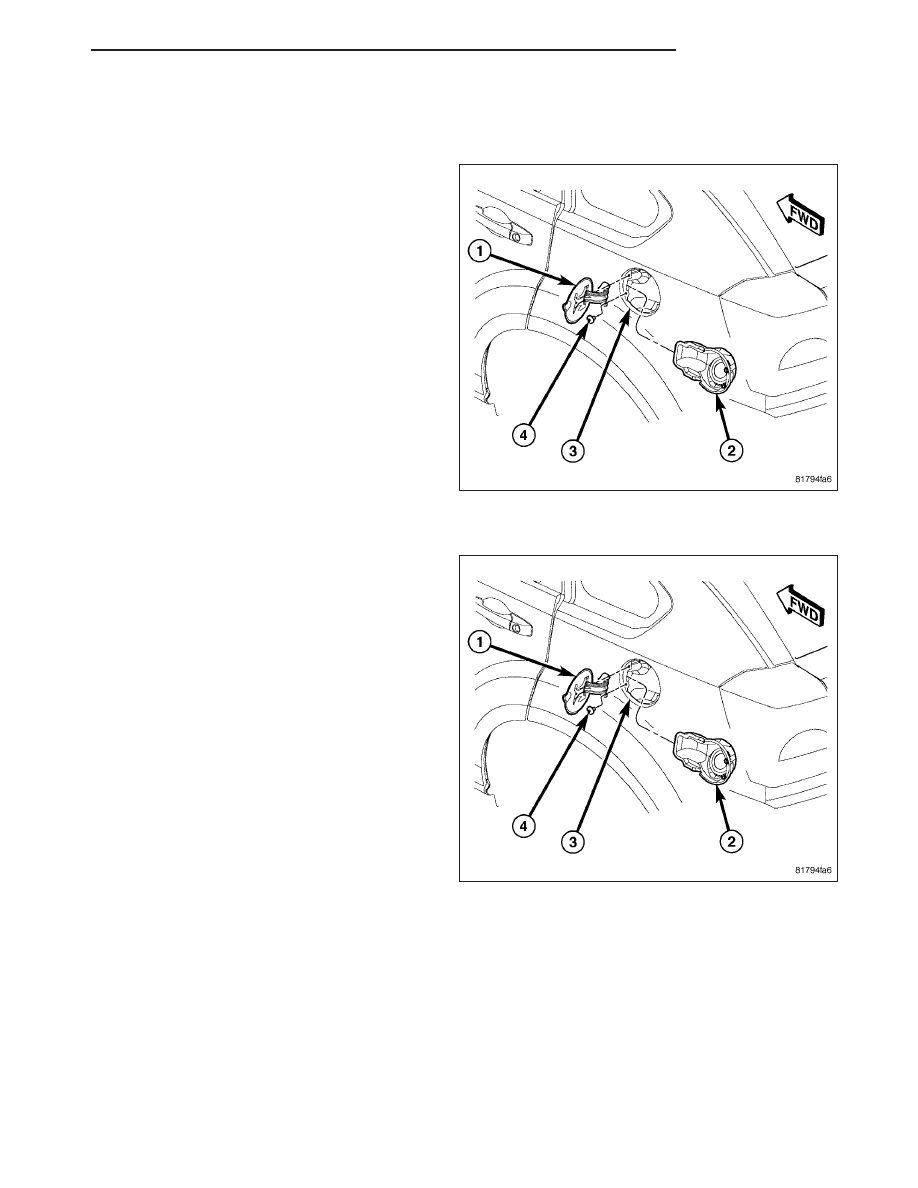

DOOR-FUEL FILL

REMOVAL

1. Remove fuel filler door fasteners (4).

2. Remove fuel filler door.

3. Remove fuel filler housing screws.

4. Remove fuel filler housing.

INSTALLATION

1. Install fuel filler housing (2).

2. Install fuel housing screws.

3. Align fuel door (1) with fuel door holes.

4. Fasten fuel door (1) to fender (3) with fasteners.

PM

EXTERIOR

23 - 53

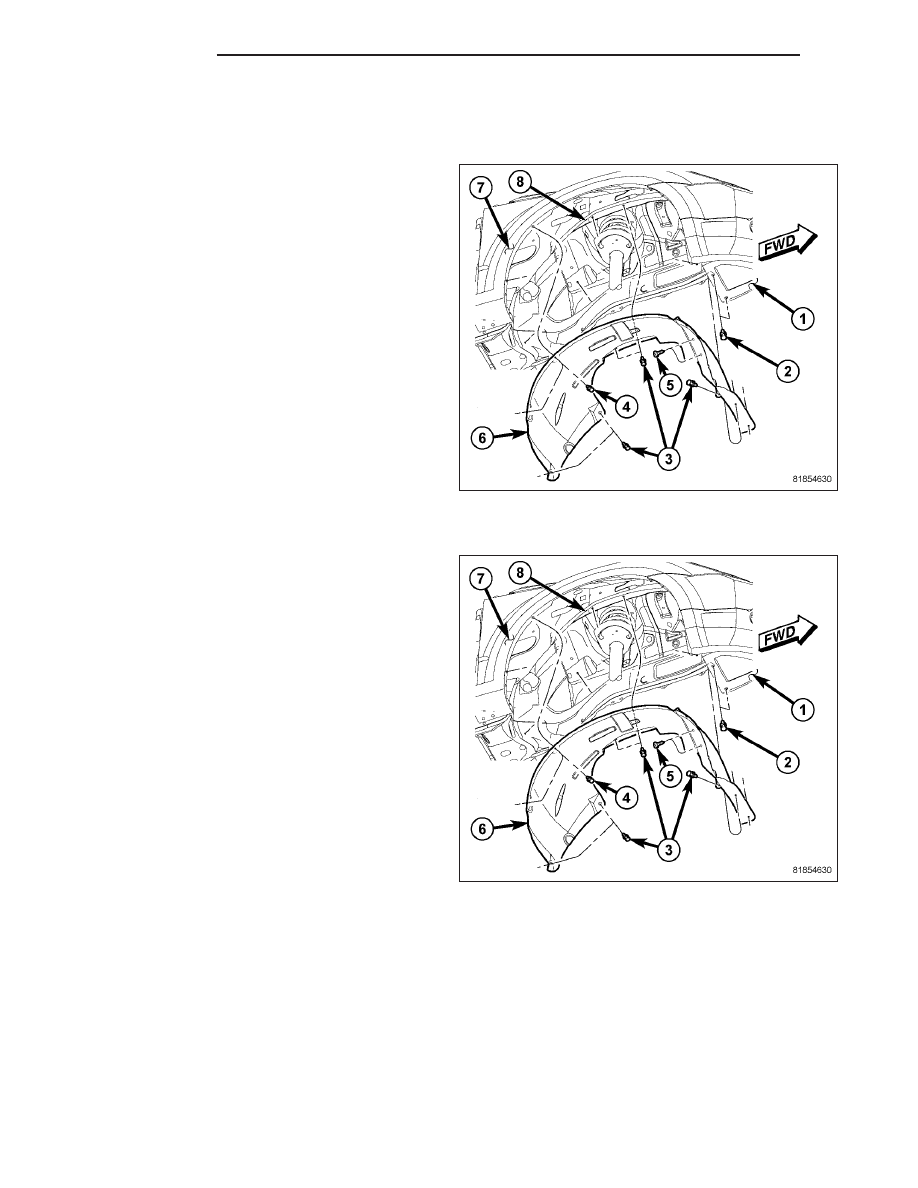

SPLASH SHIELD-FRONT WHEELHOUSE

REMOVAL

1. Raise and support the vehicle.

2. Remove the front wheels. (Refer to 22 - TIRES/

WHEELS - REMOVAL).

3. Remove push pins (2) and (3).

4. Remove screws (4) and (5)

5. Remove splash shield (6) from wheelhouse.

INSTALLATION

1. Raise and support vehicle.

2. Remove rear wheels. (Refer to 22 - TIRES/

WHEELS - REMOVAL)

3. Raise splash shield (5) up to wheel house and

align with holes in quarter panel (6).

4. Install push pins (2)and (3).

5. Install screws (6) and (4).

23 - 54

EXTERIOR

PM

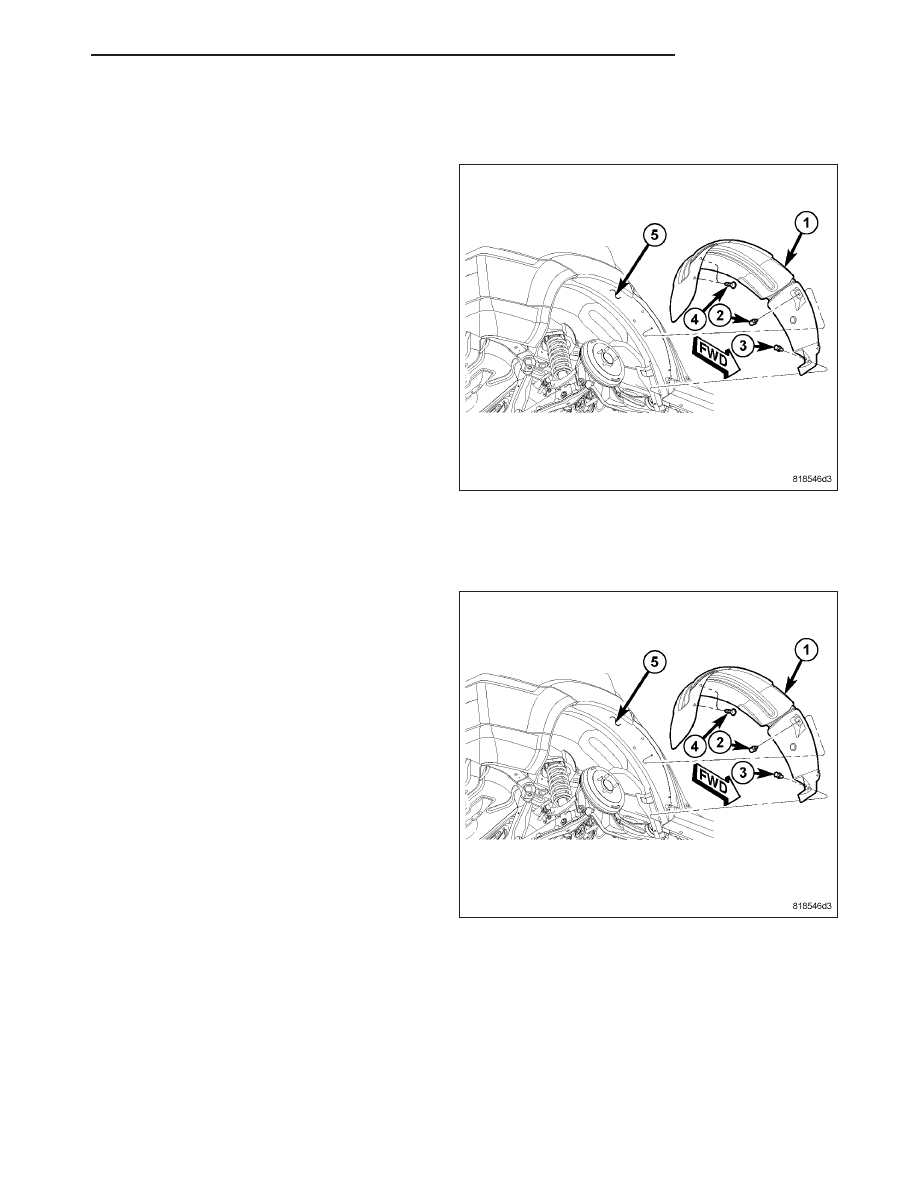

SPLASH SHIELD-REAR WHEELHOUSE

REMOVAL

1. Raise and support the vehicle.

2. Remove the left and right front wheel. (Refer to 22

- TIRES/WHEELS - REMOVAL)

3. Remove push pins (2) and (3)..

4. Remove fasteners (4).

INSTALLATION

NOTE: Left hand side has 2 additional push pins as it has additional material to cover the fuel filler tube.

1. Raise and support vehicle.

2. Remove the front wheels. (Refer to 22 - TIRES/

WHEELS - INSTALLATION)

3.

Place splash shield (1) up to wheel house (4) and

align splash shield holes with fender.

4. Install push pins (2) and (3).

5. Remove fasteners (4).

PM

EXTERIOR

23 - 55

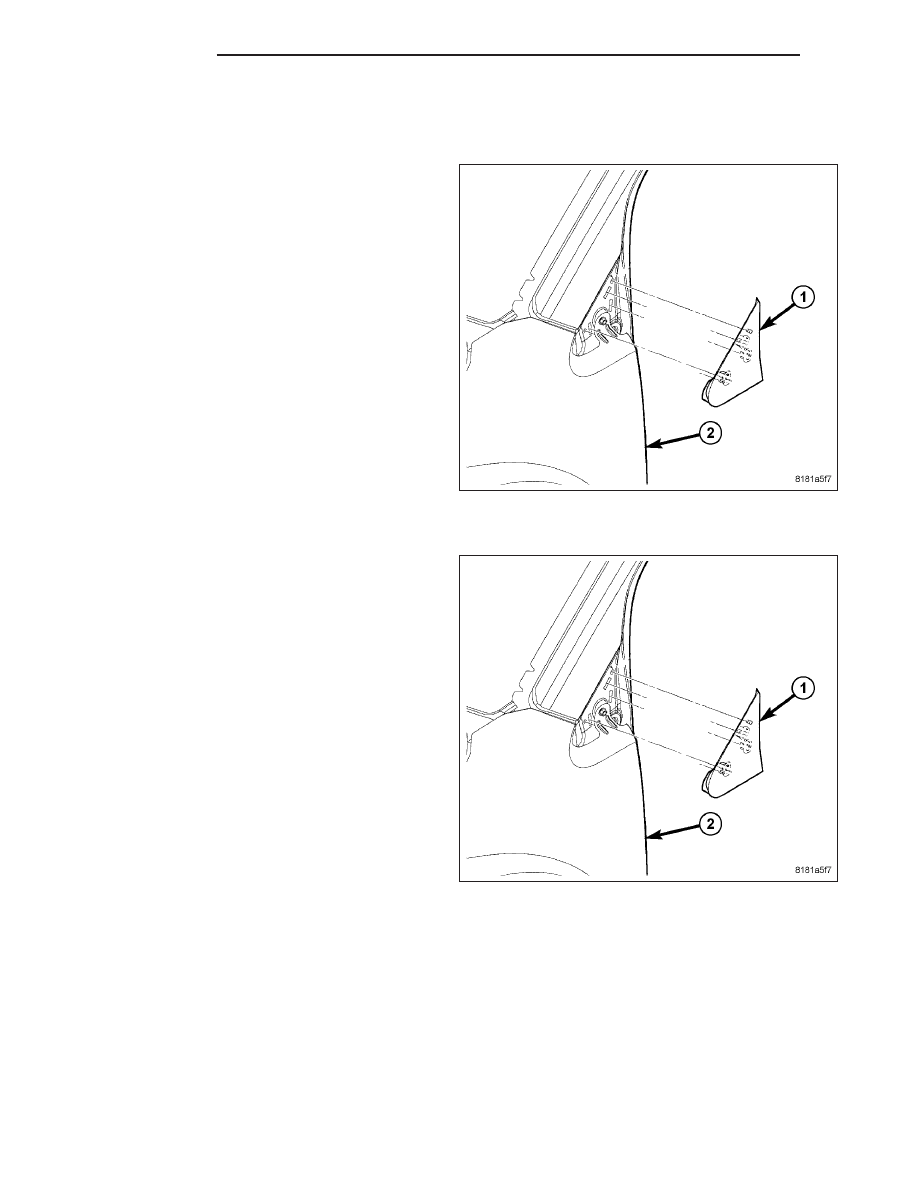

SIDE VIEW MIRROR

REMOVAL

1. Using trim stick C-4755, pry up mirror flag (1) and

remove from door (2).

INSTALLATION

1. Place mirror flag over location ensuring tabs are

aligned with tab locations.

2. Hand tap mirror flag (1) into place.

23 - 56
