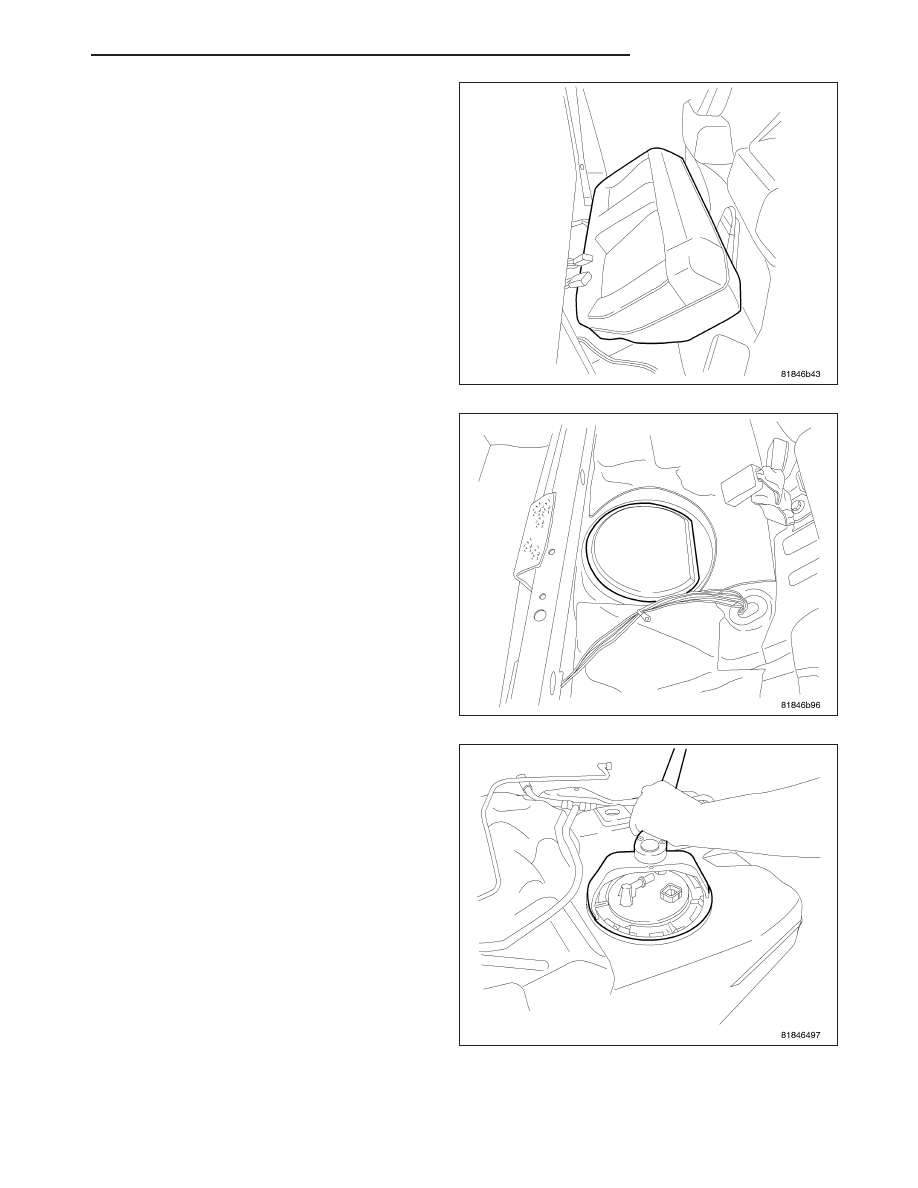

5. Rear seat cushion loose.

6. Remove plastic cover.

7. Clean top of tank to remove loose dirt and debris.

8. Use special tool #9340 to remove left side module

lock ring.

NOTE: wrap shop towels around hoses to catch
any gasoline spillage.

9. Disconnect electrical and fuel lines from module.

10. Drain fuel from tank.

11. Raise and support the vehicle.

PM

FUEL DELIVERY

14 - 33

12. Remove exhaust system.

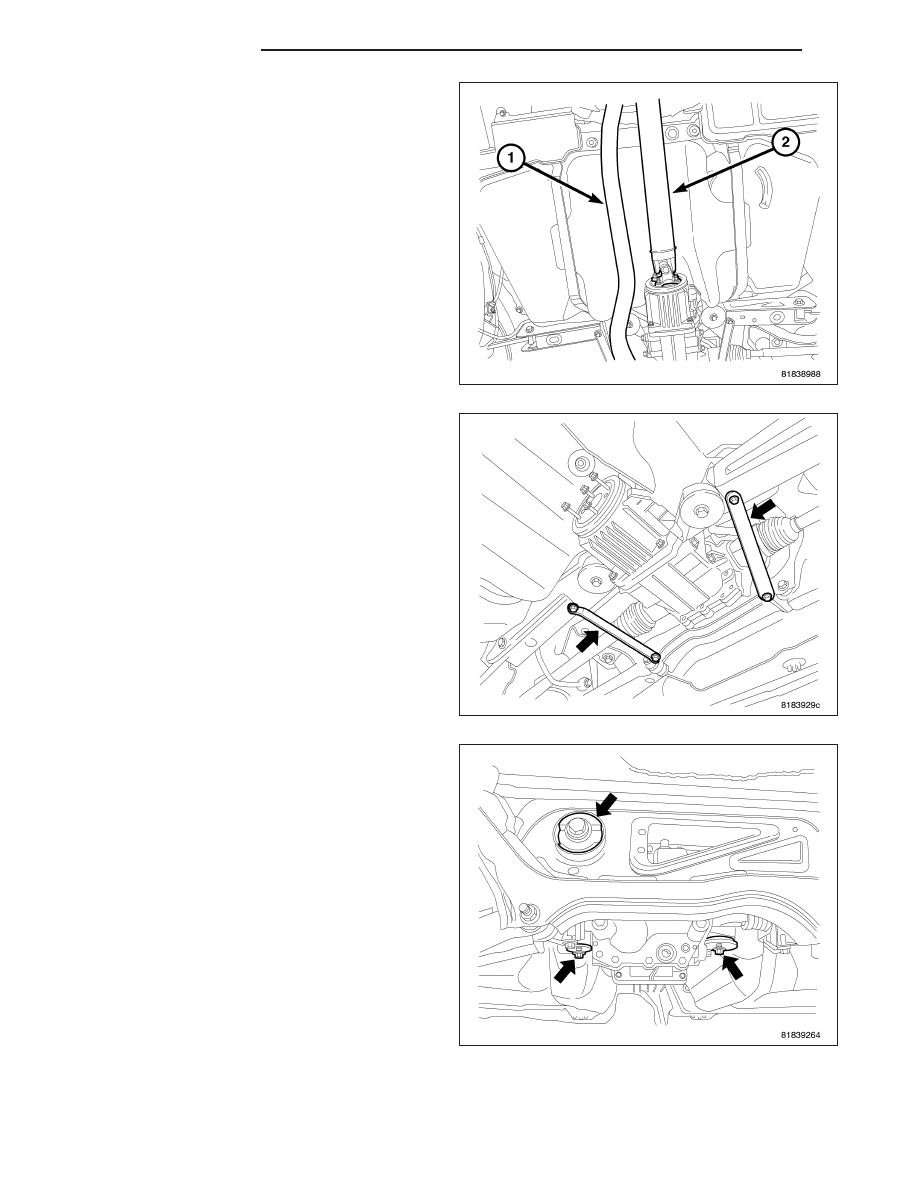

13. For All Wheel Drive vehicles, remove drive shaft

14. Remove stay bars.

NOTE: For All Wheel Drive vehicles the rear driv-
eline module most be lowered to remove fuel tank
assembly.

15. Tie rear driveline module to suspension cross-

member.

16. Support rear driveline module.

17. Remove 3 mounting bolts and lower rear drive

line module from suspension crossmember.

14 - 34

FUEL DELIVERY

PM

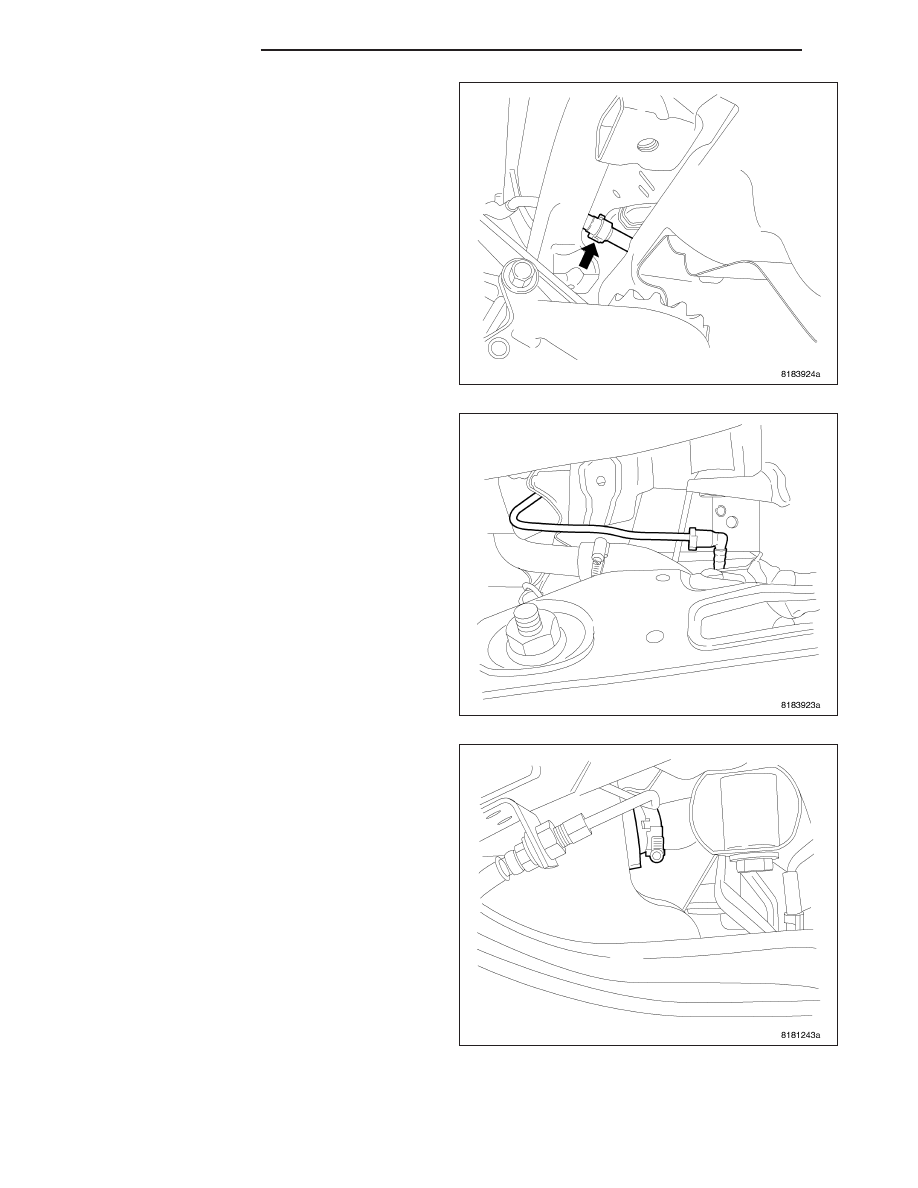

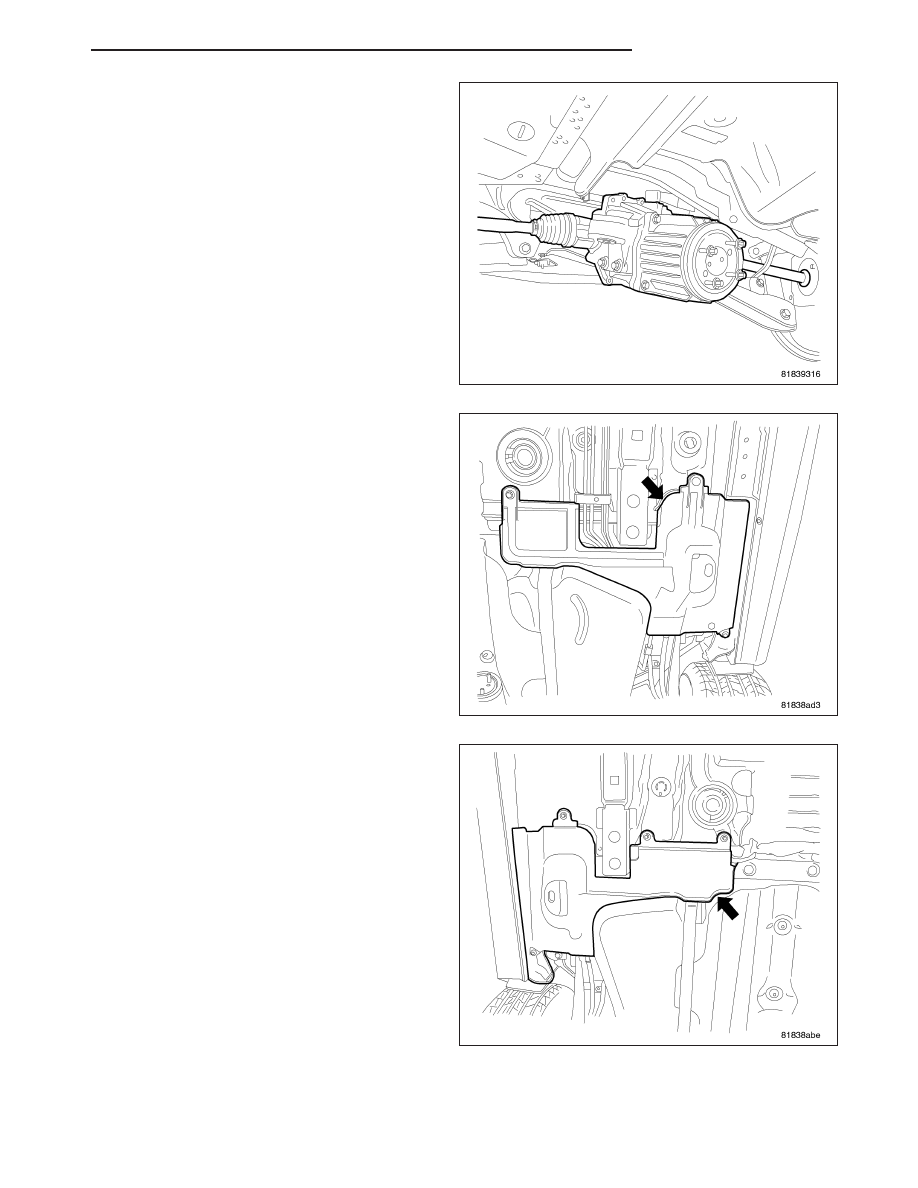

18. Module lowered.

19. Remove splash shield.

20. Remove splash shield.

PM

FUEL DELIVERY

14 - 35

21. Disconnect vapor canister line.

22. Disconnect filler tube recirculation vent line and

purge line.

CAUTION: There may be fuel in the fill tube.
Remove hose carefully to reduce fuel splash.

23. Disconnect fuel tank from rubber fill hose.
