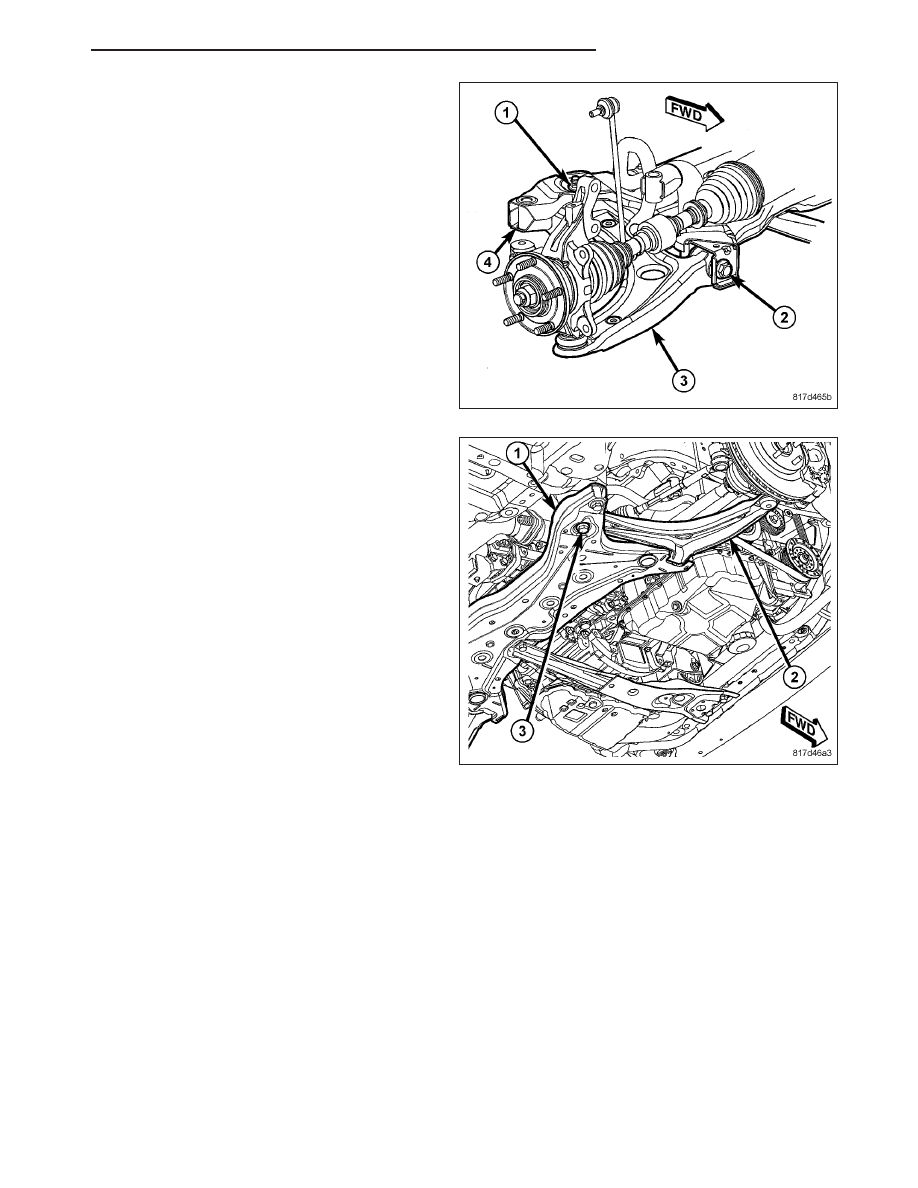

16. Remove the lower control arm (3) front pivot bolts

(2).

17. Remove the lower control arm rear pivot bolts (3)

and separate the lower control arms from the
crossmember (1).

PM

FRAME & BUMPERS

13 - 23

INSTALLATION

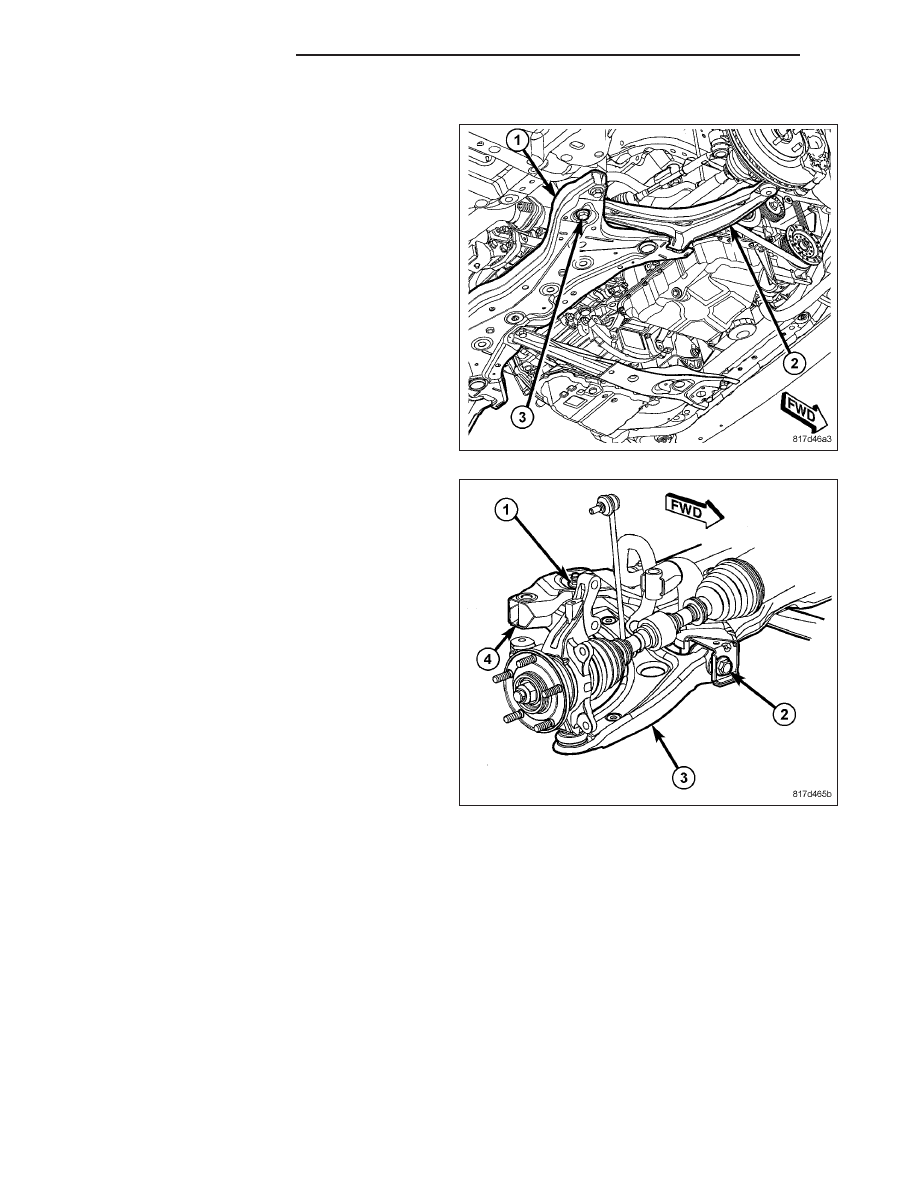

1. Install the lower control arms and install the rear

pivot bolts (3).

2. Install the front pivot bolts (2).

13 - 24

FRAME & BUMPERS

PM

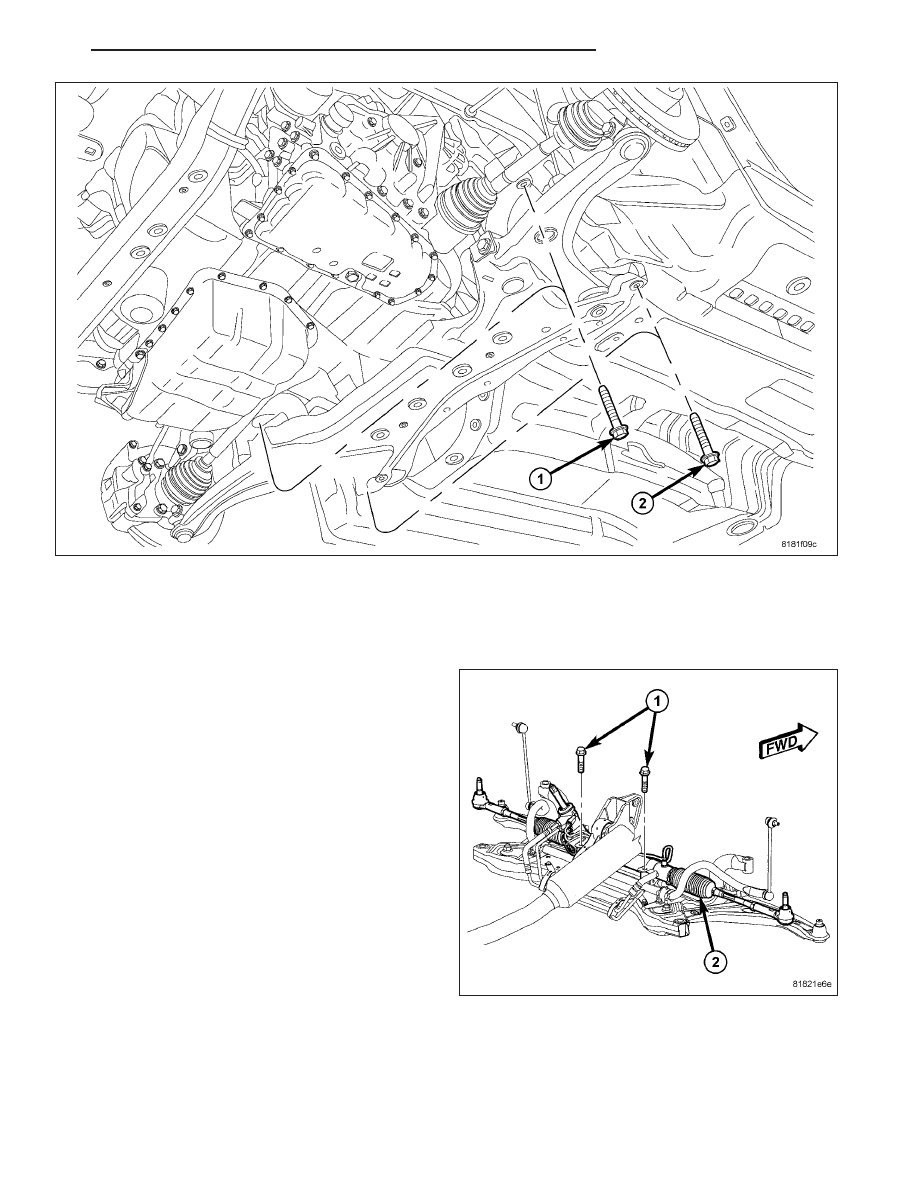

3. Support the crossmember on a suitable lifting device.

4. Raise the crossmember into position onto the vehicle.

5. Install the bolts (1 and 2) and align the engine cradle to the marks made during removal.

6. Tighten the bolts to 190 N·m (140 ft. lbs.).

7. Position the steering gear back into place and

install the bolts (1).

8. Tighten the bolts to 61 N·m (45 ft. lbs.).

PM

FRAME & BUMPERS

13 - 25

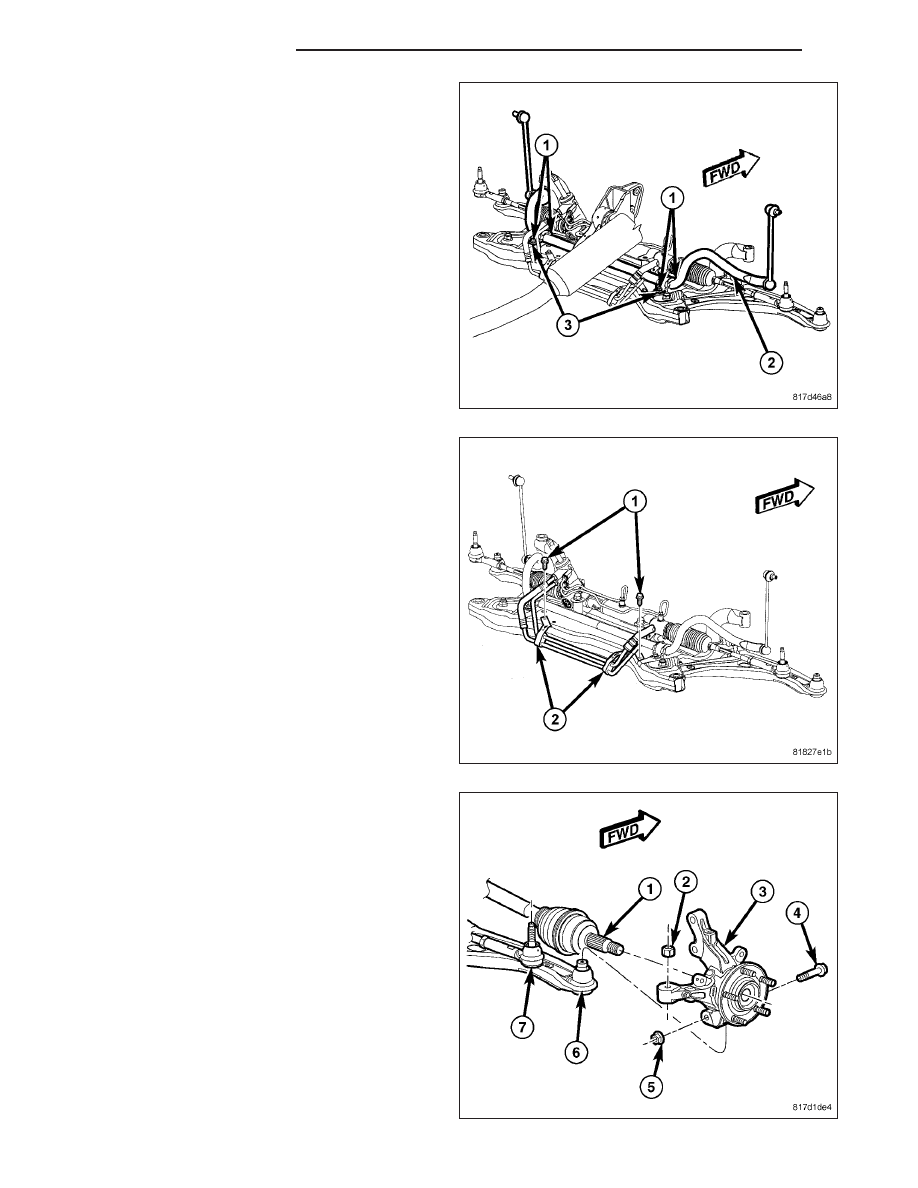

9. Position the stabilizer bar (2) back into place and

install the bushing bolts (1).

10. Tighten the bolts to 61 N·m (45 ft. lbs.).

11. Position the power steering lines back into place

and install the support bracket (2) bolts (1).

12. Tighten the bolts to 8 N·m (70 ft. lbs.).

13. Connect the lower ball joint stud (6) to the knuckle

(3).

14. Install a NEW ball joint stud pinch bolt (4) and nut

(5). Tighten the nut to 82 N·m (60 ft. lbs.).

13 - 26

FRAME & BUMPERS

PM
