Dodge Caliber. Manual - part 1110

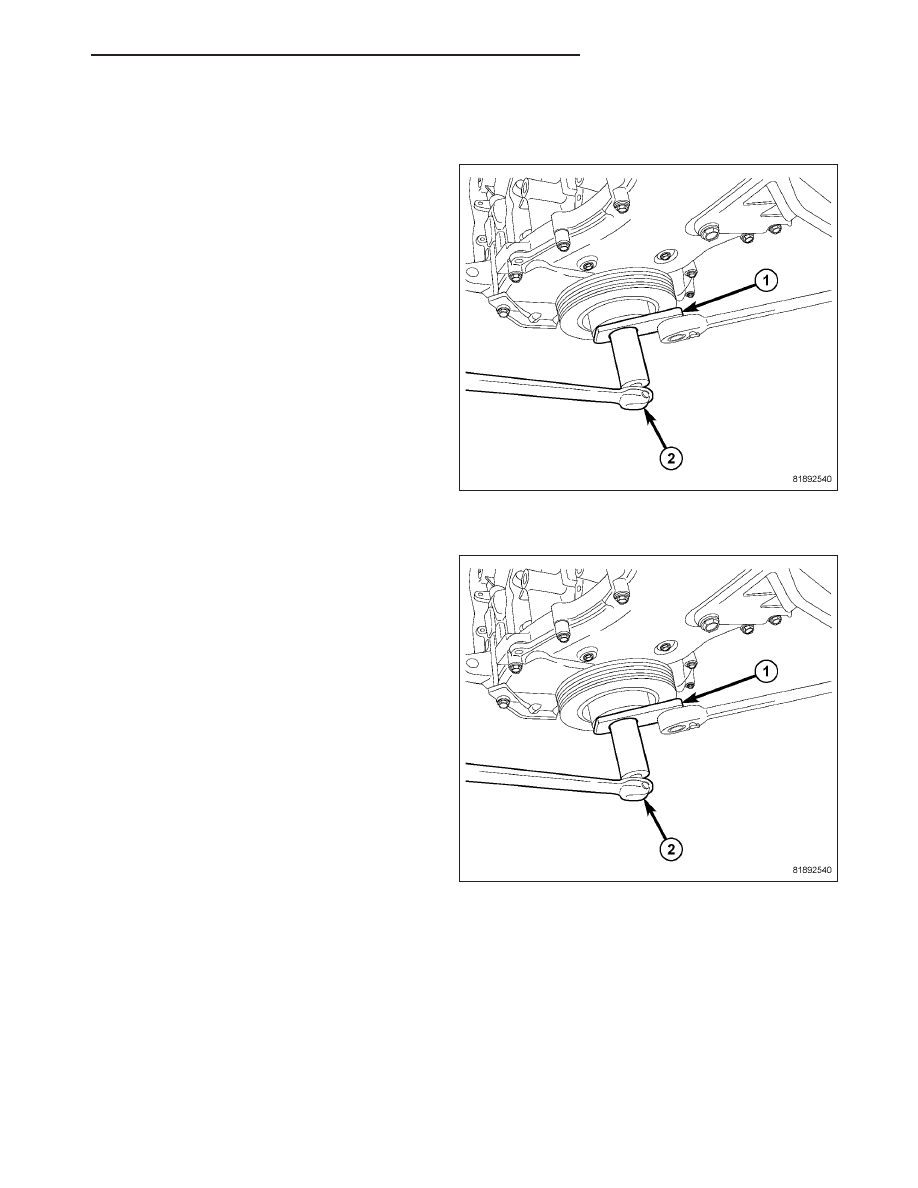

DAMPER-VIBRATION

REMOVAL

1. Remove accessory drive belts (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

2. Install Damper holder 9707 (1).

3. Remove crankshaft damper bolt.

4. Pull damper off crankshaft.

INSTALLATION

1. Install crankshaft damper.

2. Apply clean engine oil crankshaft damper bolt

threads and between bolt head and washer. Torque
bolt to 210 N·m (155 ft. lbs.).

3. Install accessory drive belts (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

PM

ENGINE 2.4L WORLD

9 - 1727

FRAME-LADDER

REMOVAL

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

2. Remove oil pump/balance shaft assembly (Refer to

9

-

ENGINE/LUBRICATION/OIL

PUMP

-

REMOVAL).

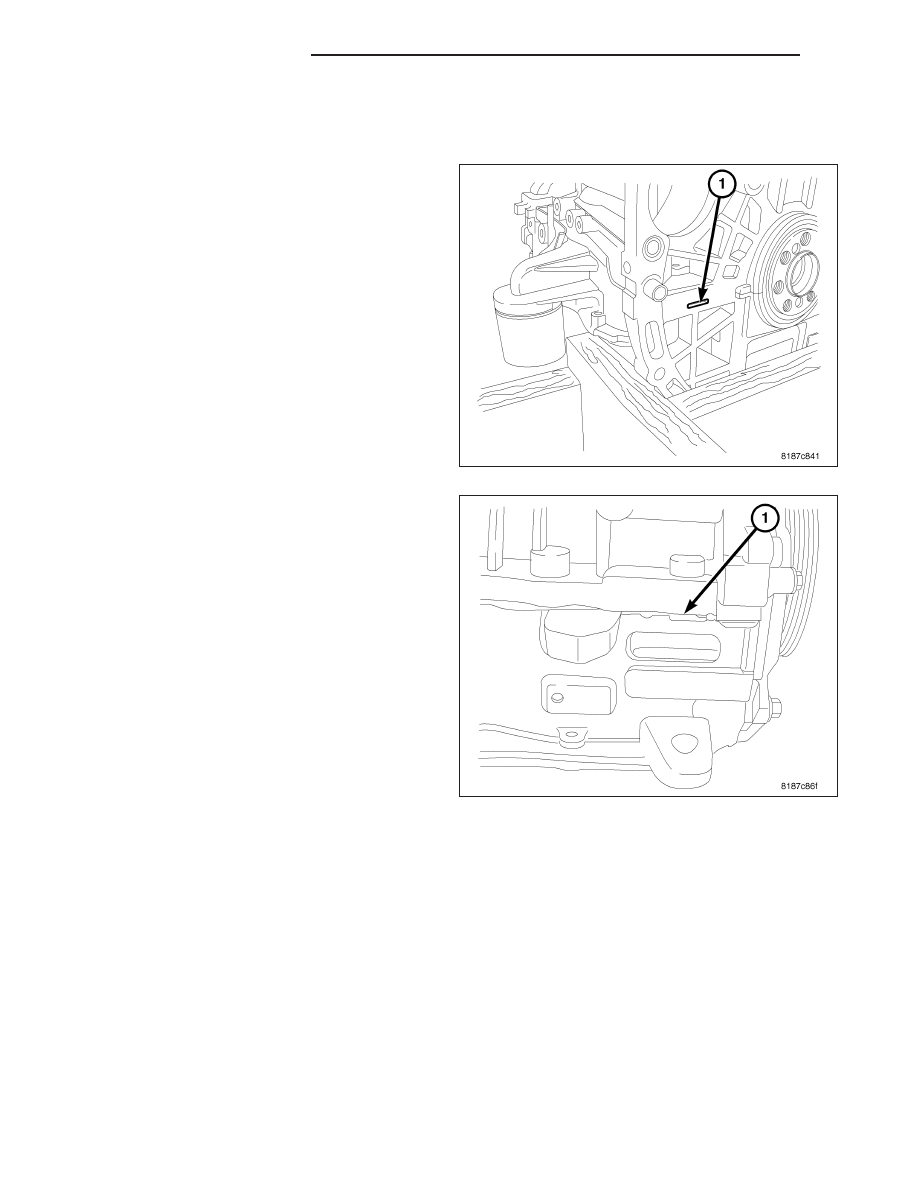

3. Remove ladder frame retaining bolts.

4. Remove ladder frame using pry points cast in the

rear of the block (1).

5. To assist in removing the ladder frame another (1)

pry points cast in the left side of the block.

CLEANING

Clean ladder frame with a plastic or wooden scraper and a suitable solvent.

9 - 1728

ENGINE 2.4L WORLD

PM

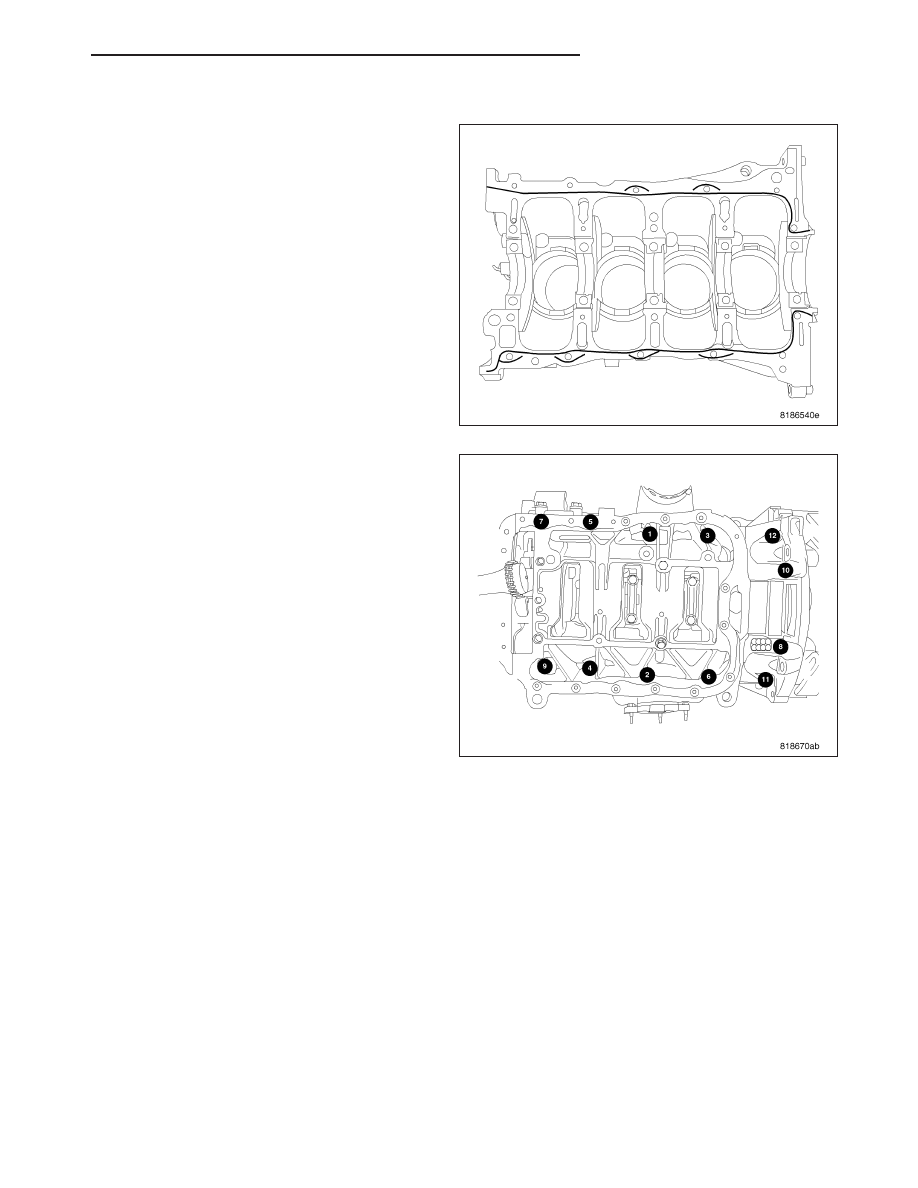

INSTALLATION

1. Apply a 2 mm bead of sealant as shown.

2. Install bolts and torque shown following a three

step method.

•

First: All to 20 N·m (15 ft. lbs.)

•

Second: All to 49 N·m (36 ft. lbs.)

•

Third: All to 49 N·m (36 ft. lbs.)

3. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

PM

ENGINE 2.4L WORLD

9 - 1729

ENGINE MOUNTING

DESCRIPTION

The engine mounting system consists of a four-point system utilizing two load-carrying mounts and two torque con-
trolling mounts. The load-carrying mounts are located on each frame rail. The right mount is a hydro-elastic mount
and left mount is a conventional elastomeric isolator. The two torque controlling mounts are attached to a fore/aft
member and the front and rear of the engine.

OPERATION

The four-point engine mounting system minimizes the transmission of structure-borne engine noise to the passenger
compartment. The load-carrying right and left mounts dampen and isolate vertical motion and vibration. The front
and rear mount absorb torque reaction forces and torsional vibrations.

9 - 1730

ENGINE 2.4L WORLD

PM
