35. Torque maniverter to block bracket mounting bolts.

36. Install the exhaust system (Refer to 11 - EXHAUST SYSTEM/MUFFLER - INSTALLATION).

37. Install the Prop shaft (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION).

38. install the right axle shaft (Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT - INSTALLATION).

39. Install the right front tire.

40. Fill PTU. (Refer to 21 - TRANSMISSION/TRANSAXLE/POWER TRANSFER UNIT - STANDARD PROCE-

DURE).

41. lower hoist

42. Connect battery cables.

43. Top off the fluids.

PM

ENGINE 1.8L WORLD

9 - 1531

VALVE TIMING

DESCRIPTION

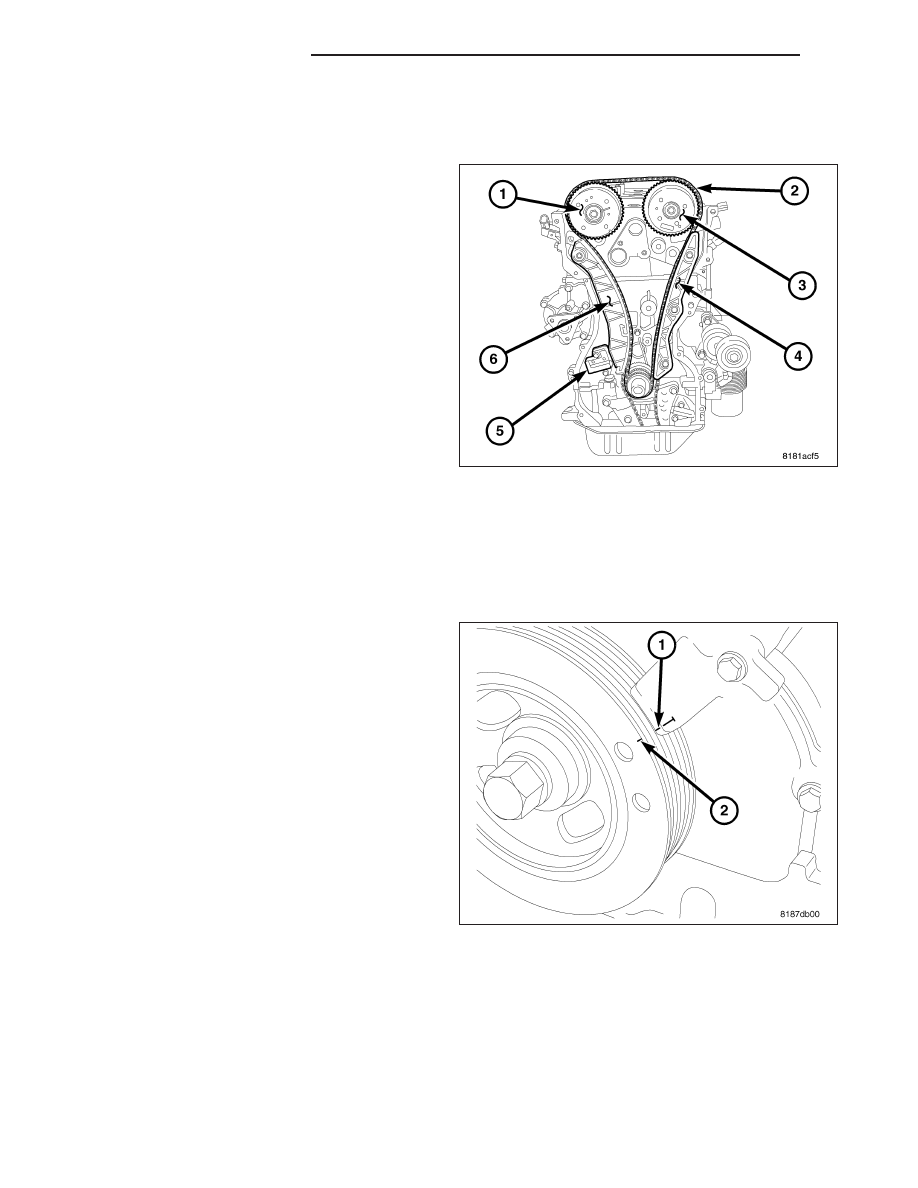

The timing drive system consists of the following:

•

Timing Chain (2)

•

Camshaft Sprockets (1,3)

•

Crankshaft Sprocket

•

Right Timing Chain Guide (Moveable) (6)

•

Left Timing Chain Guide (Fixed) (4)

•

Timing Chain Tensioner (5)

The camshaft sprockets are attached to the cam
phasers which are attached to the front of the cam-
shafts and is used with the timing chain and crank-
shaft sprocket to turn the camshafts. The camshaft
position sensors target is part of the camshafts and is
used with the camshaft position sensors to provide the
PCM with valvetrain position information.

The timing chain tensioner is installed in the right side
of the engine block. Using engine oil pressure, the
tensioner applies constant pressure to the right side
(movable) timing chain guide, which in turn applies pressure to the timing chain. Also as the tensioner extends, it
rachet locks in position to provide constant timing chain tension.

STANDARD PROCEDURE

VALVE TIMING VERIFICATION

1. Remove engine cover.

2. Remove cylinder head cover (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER -
REMOVAL).

3. Set engine to TDC.

4. Using a dial indicator, set number one cylinder to

TDC on the compression stroke.

5. The mark on the camshaft sprocket should be in

line with the cylinder head cover sealing surface.

6. Using a suitable light, look down into the timing

chain cavity at the crankshaft sprocket. A paint
mark on the crankshaft sprocket should align with
the edge of the engine block boss indicated in.

7. Install cylinder head cover (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER(S) -
INSTALLATION).

9 - 1532

ENGINE 1.8L WORLD

PM

COVER-TIMING CHAIN

REMOVAL

1. Remove engine cover.

2. Perform fuel pressure bleed procedure.

3. Remove air cleaner housing (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING -

REMOVAL).

4. Disconnect negative battery cable.

5. Drain cooling system

6. Remove coolant recovery bottle.

7. Remove windshield washer bottle.

8. Remove power steering reservoir and set aside.

9. Remove make up air hose.

10. Remove PCV hose.

11. Disconnect ignition coil electrical connectors.

12. Remove cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

REMOVAL).

13. Raise vehicle.

14. Remove right lower splash shield.

15. Set engine to TDC.

16. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

17. Remove lower A/C compressor retaining bolts.

18. Remove A/C compressor lower bracket.

19. Remove accessory drive belt lower idler pulley.

20. Remove crankshaft pulley.

21. Remove water pump pulley.

22. Remove timing chain cover lower bolts.

23. Lower vehicle.

24. Remove power steering pump and set aside.

25. Support engine with a suitable jack.

26. Remove right engine mount.

27. Remove accessory drive belt upper idler pulley.

28. Remove right engine mount bracket.

29. Remove accessory drive belt tensioner.

30. Remove timing chain cover upper retaining bolts.

31. Remove timing chain cover.

INSTALLATION

1. Clean all sealing surfaces.

2. Apply RTV as shown at the cylinder head to block parting line.

3. Apply RTV as shown in the corner of the oil pan and block.

4. Apply 2mm bead of RTV as shown.

5. Install timing chain cover.

6. Install timing chain cover upper retaining bolts and torque bolts.

7. Install accessory drive belt tensioner.

8. Install right engine mount bracket and torque.

9. Install accessory drive belt upper idler pulley.

10. Install right engine mount and torque bolts.

PM

ENGINE 1.8L WORLD

9 - 1533

11. Remove jack from under engine.

12. Install power steering pump.

13. Raise vehicle.

14. Install timing chain cover lower retaining bolts and torque bolts.

15. Install oil pan to timing chain cover lower retaining bolts and torque bolts.

16. Install water pump pulley.

17. Install crankshaft pulley and torque bolt.

18. Install accessory drive belt lower idler pulley.

19. Install lower A/C compressor mounting bracket.

20. Install A/C compressor.

21. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

22. Install right lower splash shield.

23. Lower vehicle.

24. Install cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - INSTALLA-

TION)

25. Connect coil electrical connector,

26. Connect PCV hose to PCV valve.

27. Connect make up air hose.

28. Install power steering reservoir.

29. Install windshield washer bottle.

30. Install coolant recovery bottle.

31. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

32. Connect negative battery cable.

33. Install air cleaner housing (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING - INSTALLA-

TION).

34. Install engine cover.
