*ENGINE CRANKS BUT WILL NOT START

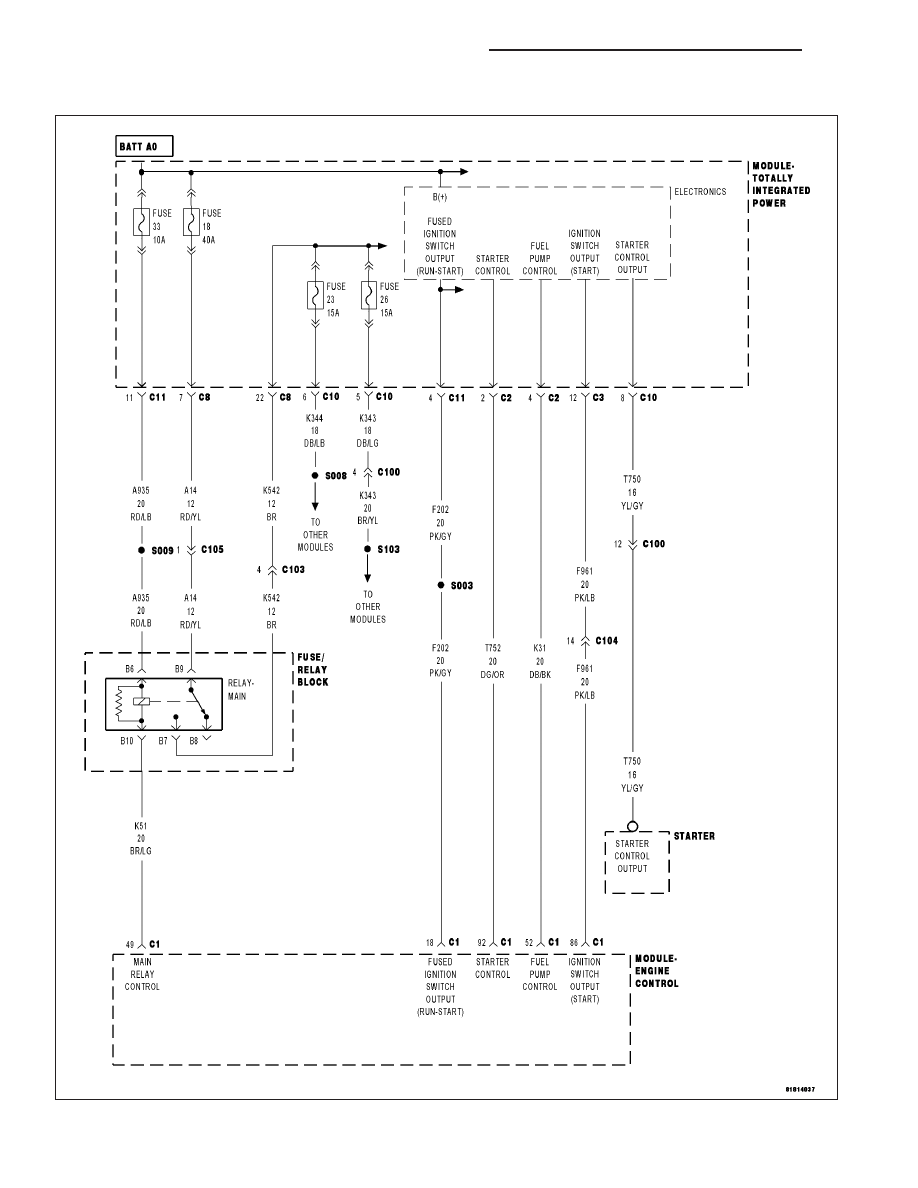

For a complete wiring diagram Refer to Section 8W

Possible Causes

INTAKE SYSTEM RESTRICTION

ECM CODES PRESENT

ECT SENSOR

ENGINE CONTROL MODULE

ENGINE DRIVE CHAIN/BELT

FUEL SUPPLY CONTAMINATION

SUPPLY SIDE FUEL SYSTEM PRESSURE

FUEL SYSTEM RESTRICTION

GLOW PLUGS

SKREEM CODES PRESENT

Diagnostic Test

1.

ECM CODES PRESENT

NOTE: The ECM must have proper power and ground connections for the following tests to be valid. Refer
to Checking the ECM Power and Grounds in the symptom list.
Turn the ignition on.

With the scan tool, read the ECM DTCs.

Does the scan tool display any ECM DTCs?

Yes

>> Refer to symptom list for problems related to ECM DTC.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

SKREEM CODES PRESENT

With the scan tool, read the SKREEM DTCs.

Does the scan tool display any SKREEM DTCs?

Yes

>> Refer to symptom list for problems related to SKREEM DTC.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

CHECK FOR INTAKE SYSTEM RESTRICTIONS

Turn the ignition off.

Ensure vehicle has adequate fuel supply in fuel tank.

Inspect all air intake and turbocharger related hoses/tubes and connections.

Inspect the air filter for excessive dirt, soiling or other problems that may cause restricted air flow.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 4

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1411

4.

ECT SENSOR

Using a temperature probe, check the vehicle temperature near the ECT Sensor.

Turn the ignition on.

With the scan tool in Sensors, read the ECT Sensor temperature.

Compare the temperature probe reading with the scan tool reading.

Are the two readings within 10°C of each other?

Yes

>> Go To 5

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

5.

GLOW PLUGS

NOTE: Prior to performing this test, be sure to check the Glow Plug Relay operation. Refer to CHECKING
GLOW PLUG OPERATION for the related symptom(s).
Refer to the Service Information and check the Glow Plugs for proper operation.

Are the Glow Plugs operating properly?

Yes

>> Go To 6

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

6.

FUEL SYSTEM RESTRICTION

Inspect the fuel system lines for restrictions, leaks or other problems.

NOTE: Refer to the Service Information to ensure that the fuel system is properly primed. An unprimed sys-
tem or excessive air in the supply system will cause a no-start condition.

Is there any evidence of problems?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 7

7.

FUEL CONTAMINATION

Inspect the fuel supply for contamination.

Is the fuel contaminated?

Yes

>> Refer to the Service Information to remove and replace fuel throughout the fuel system.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 8

8.

SUPPLY SIDE FUEL SYSTEM PRESSURE

Refer to the Service Information and perform the Supply Side Fuel System Pressure Test.

Is the fuel pressure within specification?

Yes

>> Go To 9

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9 - 1412

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

9.

ENGINE DRIVE CHAINS

Refer to the Service Information to ensure the Engine Drive Chains are installed correctly and the camshaft and
crankshaft gears are timed correctly.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)
