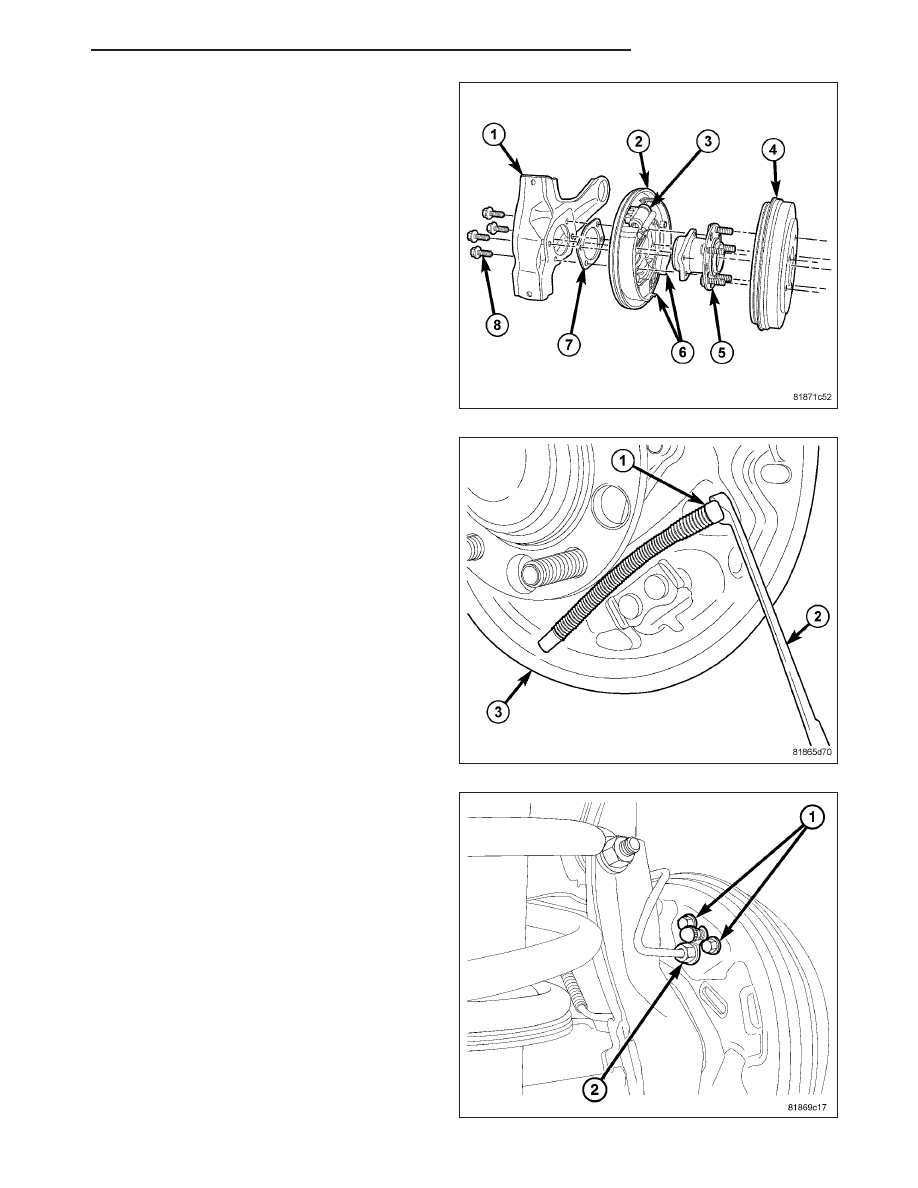

4. Access and remove the drum brake shoes (6) from

the support plate (2). (Refer to 5 - BRAKES/HY-
DRAULIC/MECHANICAL/BRAKE PADS/SHOES -
REMOVAL)

5. Position a 10 mm box wrench (2) over the retainer

fingers on the end of the parking brake cable hous-
ing (1). Compress the cable housing retaining fin-
gers with the wrench, then pull the cable housing
out of the support plate.

6. Disconnect the brake tube (2) at the wheel cylinder.

7. Remove the wheel cylinder attaching screws (1).

8. Remove the wheel cylinder from the support plate.

PM

BRAKES - BASE

5 - 101

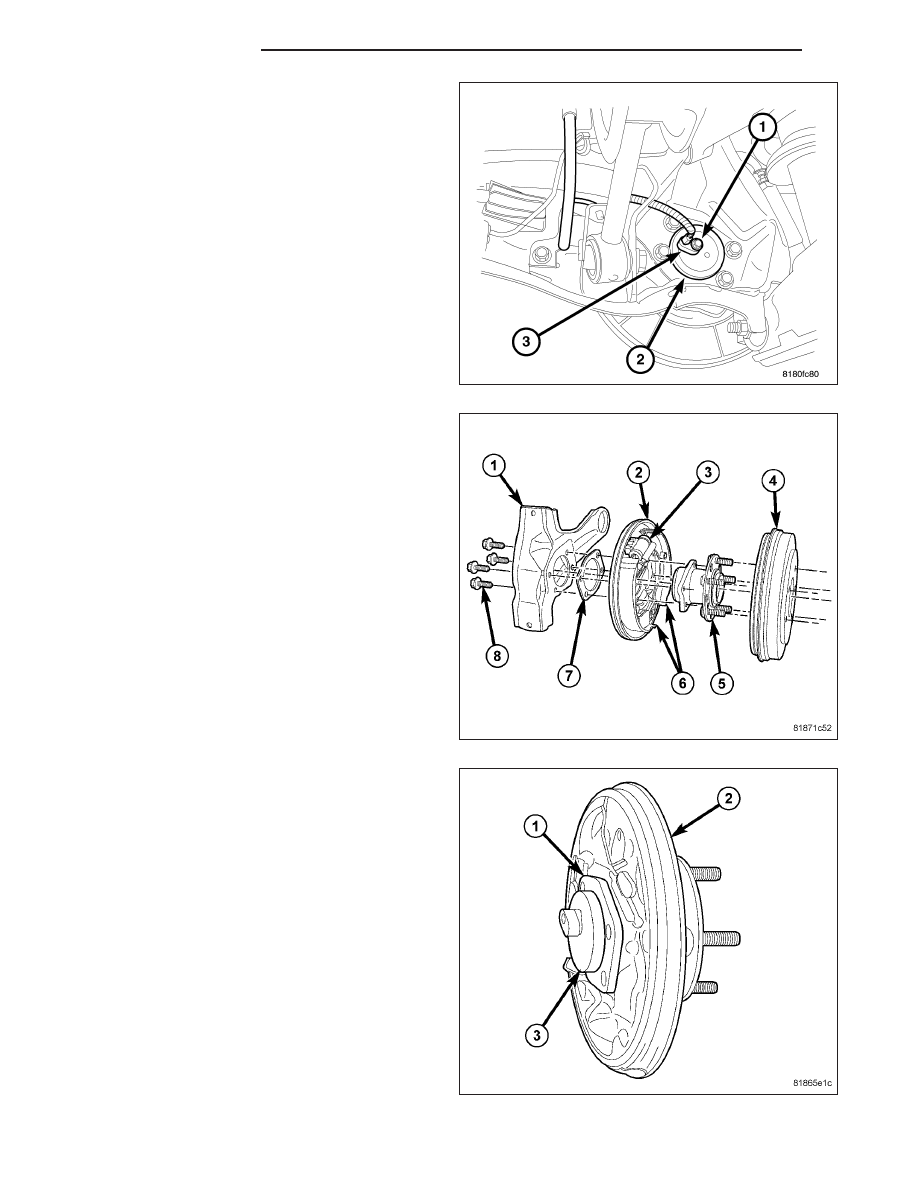

9. If equipped with a wheel speed sensor, remove the

screw (1) fastening the wheel speed sensor head
(3) in the rear of the hub and bearing (2). Remove
the sensor head from the hub and bearing.

10. Remove the four bolts (8) securing the hub and

bearing (5), support plate (2), and spacer (7) to
the trailing link (1).

11. Remove the hub and bearing (3), support plate

(2), and spacer (1) as an assembly from the trail-
ing link (1). Separate the spacer and hub and
bearing from the support plate once removed.

5 - 102

BRAKES - BASE

PM

INSTALLATION

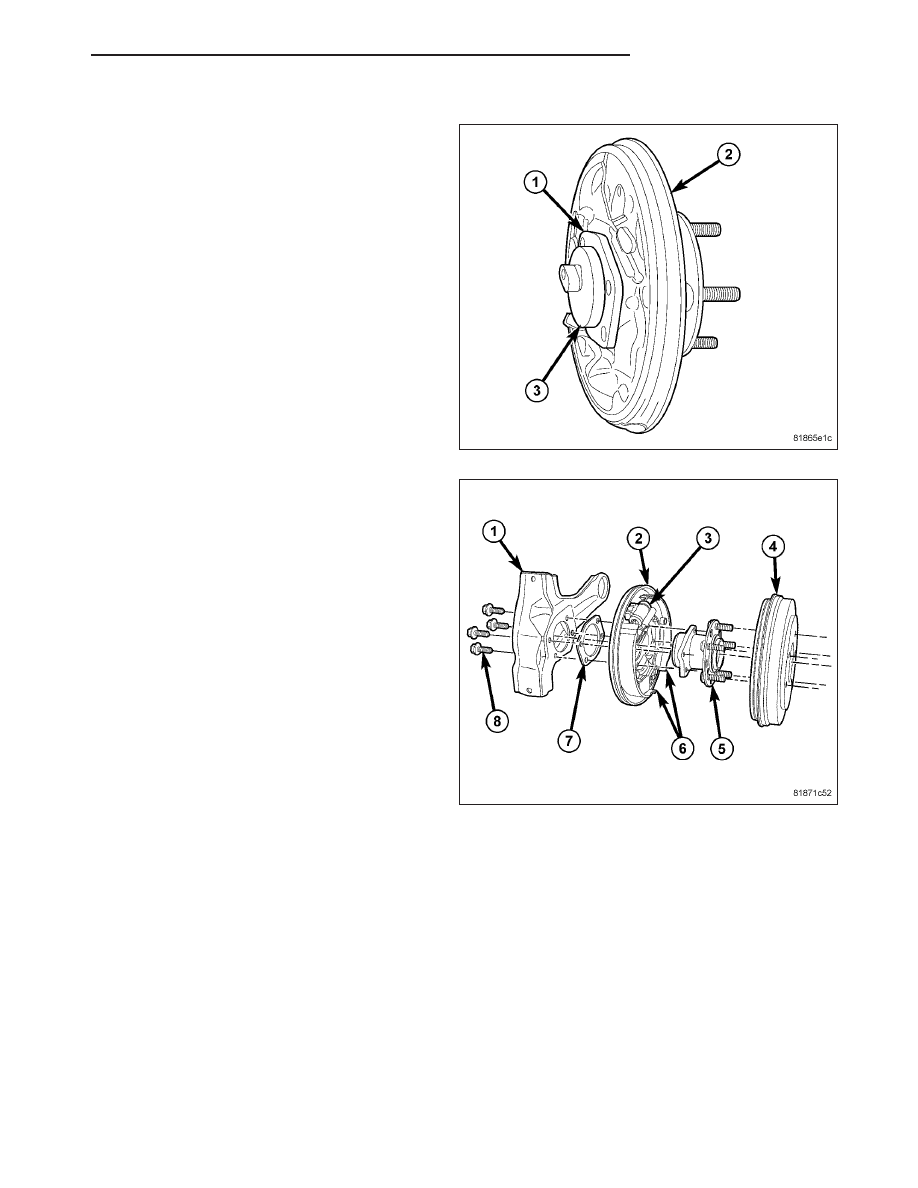

1. Assemble the hub and bearing (3) through the sup-

port plate (2) and install the spacer (1) on the rear
of the assembly.

2. Install the hub and bearing (3), support plate (2),

and spacer (1) as an assembly on the trailing link.

NOTE: When performing the following step, use
NEW mounting bolts or clean and apply Mopar

T

Stud & Bearing Mount Adhesive or equivalent to
the original mounting bolt threads before reuse.

3. Install the four bolts (8) securing the hub and bear-

ing (5), support plate (2), and spacer (7) to the
trailing link (1). Tighten the mounting bolts to 105
N·m (77 ft. lbs.).

4. Insert the parking brake cable into its mounting hole in the brake support plate. Push the cable housing in until

the retainer’s fingers lock into place.

PM

BRAKES - BASE

5 - 103

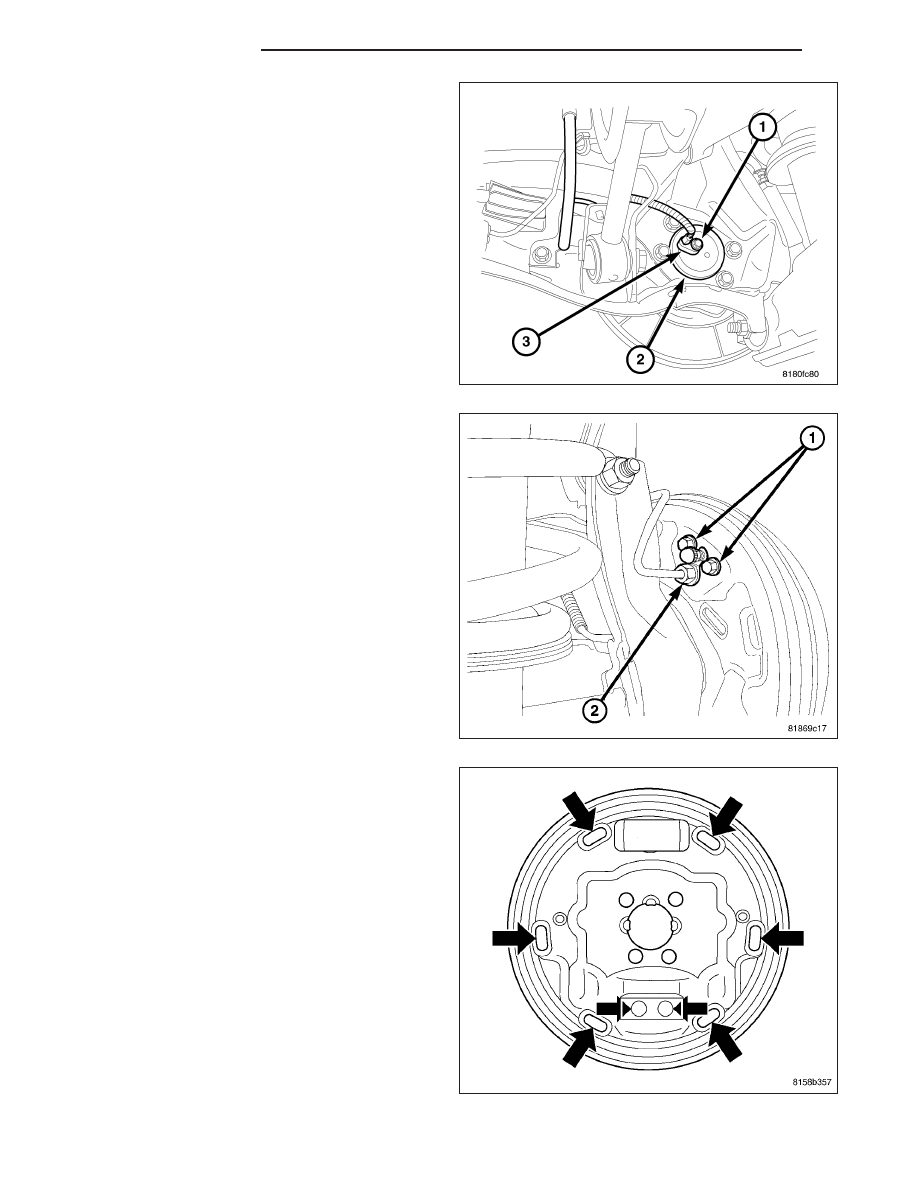

5. If equipped with a wheel speed sensor, Install the

wheel speed sensor head (3) into the rear of the
hub and bearing (2). Install the wheel speed sensor
head mounting screw (1). Tighten the screw to 10
N·m (89 in. lbs.).

6. Install the wheel cylinder onto the brake support

plate. Install and tighten the mounting screws (1) to
13 N·m (115 in. lbs.).

7. Connect the brake tube (2) to the wheel cylinder

(1). Tighten the tube nut to 17 N·m (150 in. lbs.).

8. Lubricate shoe contact areas on support plate and

anchor

using

Mopar

T

Brake

Lubricant

or

equivalent.
