DESCRIPTION

SPECIFICATION

Bearing Journal Diameter

No. 1

50.749 – 50.775 mm

(1.998 – 1.999 in.)

No. 2

50.343 – 50.368 mm

(1.982 – 1.983 in.)

No. 3

49.962 – 49.987 mm

(1.967 – 1.968 in.)

No. 4

49.555 – 49.581 mm

(1.951 – 1.952 in.)

No. 5

39.637 – 39.662 mm

(1.5605 – 1.5615 in.)

Bearing to Journal
Clearance

Standard

0.0254 – 0.0762 mm

(0.001 – 0.003 in.)

Service Limit

0.127 mm

(0.005 in.)

Camshaft End Play

0.051 – 0.254 mm

(0.002 – 0.010 in.)

CONNECTING RODS

Piston Pin Bore Diameter

24.966 - 24.978 mm

(0.9829 - 0.9834 in.)

Side Clearance

0.152 - 0.356 mm

(0.006 - 0.014 in.)

CRANKSHAFT

Rod Journal

Diameter

53.950 – 53.975 mm

(2.124 – 2.125 in.)

Out of Round (Max.)

0.0254 mm (0.001 in.)

Taper (Max.)

0.0254 mm (0.001 in.)

Bearing Clearance

0.013 – 0.056 mm

(0.0005 – 0.0022 in.)

Service Limit

0.0762 mm (0.003 in.)

Main Bearing Journal

Diameter

71.361 – 71.387 mm

(2.8095 – 2.8105 in.)

Out of Round (Max.)

0.127 mm (0.001 in.)

Taper (Max.)

0.0254 mm (0.001 in.)

DESCRIPTION

SPECIFICATION

Bearing Clearance

#1 Journal

0.013 – 0.038 mm

(0.0005 – 0.0015 in.)

Service Limit

#1 Journal

0.0381 mm (0.0015 in.)

Bearing Clearance

#2-5 Journals

0.013 – 0.051 mm

(0.0005 – 0.002 in.)

Service Limit

#2-5 Journals

0.064 mm (0.0025 in.)

End Play

0.051 – 0.178 mm

(0.002 – 0.007 in.)

Service Limit

0.254 mm (0.010 in.)

CYLINDER BLOCK

Cylinder Bore

Diameter

101.60 – 101.65 mm

(4.000 – 4.002 in.)

Out of Round (Max.)

0.025 mm (0.001 in.)

Taper (Max.)

0.025 mm (0.001 in.)

Lifter Bore

Diameter

22.99 – 23.01 mm

(0.9051 – 0.9059 in.)

Distributor Drive
Bushing—

(Press Fit)

Bushing to Bore

Interference

0.0127 – 0.3556 mm

(0.0005 – 0.0140 in.)

Shaft to Bushing

Clearance

0.0178 – 0.0686 mm

(0.0007 – 0.0027 in.)

CYLINDER HEAD AND VALVES

Valve Seat

Angle

44.25° – 44.75°

Runout (Max.)

0.0762 mm (0.003 in.)

Width (Finish) – Intake

1.016 – 1.524 mm

(0.040 – 0.060 in.)

Width (Finish) – Exhaust

1.524 – 2.032 mm

(0.060 – 0.080 in.)

9 - 186

5.9L ENGINE

DN

SPECIFICATIONS (Continued)

DESCRIPTION

SPECIFICATION

Valves

Face Angle

43.25° – 43.75°

Head Diameter – Intake

47.752 mm (1.88 in.)

Head Diameter –

Exhaust

41.072 (1.617 in.)

Length (Overall) – Intake

126.21 – 126.85 mm

(4.969 – 4.994 in.)

Length (Overall) –

Exhaust

126.44 – 127.30 mm

(4.978 – 5.012 in.)

Lift (@ zero lash) –

Intake

10.414 mm (0.410 in.)

Lift (@ zero lash) –

Exhaust

10.592 mm (0.417 in.)

Stem Diameter – Intake

9.449 – 9.474 mm

(0.372 – 0.373 in.)

Stem Diameter – Exhaust

9.423 – 9.449 mm

(0.371 – 0.372 in.)

Guide Bore

9.500 – 9.525 mm

(0.374 – 0.375 in.)

Stem to Guide

Clearance—

Intake

0.0254 – 0.0762 mm

(0.001 – 0..003 in.)

Stem to Guide

Clearance—

Exhaust

0.0508 – 0.1016 mm

(0.002 – 0.004 in.)

Service Limit

0.4318 (0.017 in.)

Valve Springs

Free Length

49.962 mm (1.967 in.)

Spring Tension – (valve

closed)

378 N @ 41.66 mm

(85 lbs. @ 1.64 in.)

Spring Tension – (valve

open)

890 N @ 30.89 mm

(200 lbs. @ 1.212 in.)

Number of Coils

6.8

Installed Height

41.66 mm (1.64 in.)

DESCRIPTION

SPECIFICATION

HYDRAULIC TAPPETS

Body Diameter

22.949 – 22.962 mm

(0.9035 – 0.9040 in.)

Clearance (to bore)

0.0279 – 0.0610 mm

(0.0011 – 0.0024 in.)

Dry Lash

1.524 – 5.334 mm

(0.060 – 0.210 in.)

Push Rod Length

175.64 – 176.15 mm

(6.915 – 6.935 in.)

OIL PRESSURE

Curb Idle (Min.*)

41.4 kPa (6 psi)

3000 rpm

207 – 552 kPa (30 – 80

psi)

Oil Pressure Bypass
Valve—

Setting

62 – 103 kPa (9 – 15 psi)

Switch Actuating
Pressure

34.5 – 48.3 kPa (5 – 7

psi)

* If oil pressure is zero at curb idle, DO NOT RUN
ENGINE.

OIL PUMP

Clearance over Rotors
(Max.)

0.1016 mm (0.004 in.)

Cover Out of Flat (Max.)

0.0381 mm (0.0015 in.)

Inner Rotor Thickness
(Min.)

20.955 mm (0.825 in.)

Outer Rotor Clearance
(Max.)

0.3556 mm (0.014 in.)

Outer Rotor Diameter
(Min.)

62.7126 mm (2.469 in.)

Outer Rotor Thickness
(Min.)

20.955 mm (0.825 in.)

Tip Clearance between
Rotors—

(Max.)

0.2032 mm (0.008 in.)

DN

5.9L ENGINE

9 - 187

SPECIFICATIONS (Continued)

DESCRIPTION

SPECIFICATION

PISTONS

Clearance at Top of Skirt

0.013 – 0.038 mm

(0.0005 – 0.0015 in.)

Land Clearance (Diam.)

0.508 – 0.660 mm

(0.020 – 0.026 in.)

Piston Length

81.03 mm (3.19 in.)

Piston Ring Groove
Depth—

#1&2

4.761 – 4.912 mm

(0.187 – 0.193 in.)

Piston Ring Groove
Depth—

#3

3.996 – 4.177 mm

(0.157 – 0.164 in.)

Weight

582 – 586 grams

(20.53 – 20.67 oz.)

PISTON PINS

Clearance in Piston

0.006 – 0.019 mm

(0.00023 – 0.00074 in.)

Diameter

25.007 – 25.015 mm

(0.9845 – 0.9848 in.)

End Play

NONE

Length

67.8 – 68.3 mm

(2.67 – 2.69 in.)

PISTON RINGS

Ring Gap

Compression Ring (Top)

0.30 – 0.55 mm

(0.012 – 0.022 in.)

Compression Ring (2nd)

0.55 – 0.80 mm

(0.022 – 0.031 in.)

Oil Control (Steel Rails)

0.381 – 1.397 mm

(0.015 – 0.055 in.)

Ring Side Clearance

Compression Rings

0.040 – 0.085 mm

(0.0016 – 0.0033 in.)

Oil Ring (Steel Rails)

0.05 – 0.21 mm

(0.002 – 0.008 in.)

Ring Width

Compression rings

1.530 – 1.555 mm

(0.060 – 0.061 in.)

DESCRIPTION

SPECIFICATION

Oil Ring (Steel Rails) –

Max.

0.447 –0.473 mm

(0.018 – 0.019 in.)

VALVE TIMING

Exhaust Valve

Closes (ATDC)

33°

Opens (BBDC)

56°

Duration

269°

Intake Valve

Closes (ATDC)

62°

Opens (BBDC)

7°

Duration

249°

Valve Overlap

41°

OVERSIZE AND UNDERSIZE ENGINE

COMPONENT MARKINGS CHART

ITEM

U/S

(O/S)

IDENTI-

FICATION

IDENTI-

FICATION

LOCATION

Crank-

shaft

Journals

0.0254

mm

(0.001

in.) U/S

R or M M-2-3

ect.

(indicating

No. 2 and 3

main bearing

journal)

and/or R-1-4

ect.

(indicating

No. 1 and 4

connecting

rod journal)

Milled flat on

No. 8

crankshaft

counterweight.

Hydraulic

Tappets

0.2032

mm

(0.008

in.)

(O/S)

l

Diamond-

shaped stamp

top pad - front

of engine and

flat ground on

outside

surface of

each O/S

tappet bore.

Valve

Stems

0.127

mm

(0.005

in.)

(O/S)

X

Milled pad

adjacent to
two tapped

holes (3/8 in.)

on each end

of cylinder

head.

9 - 188

5.9L ENGINE

DN

SPECIFICATIONS (Continued)

SPECIFICATIONS

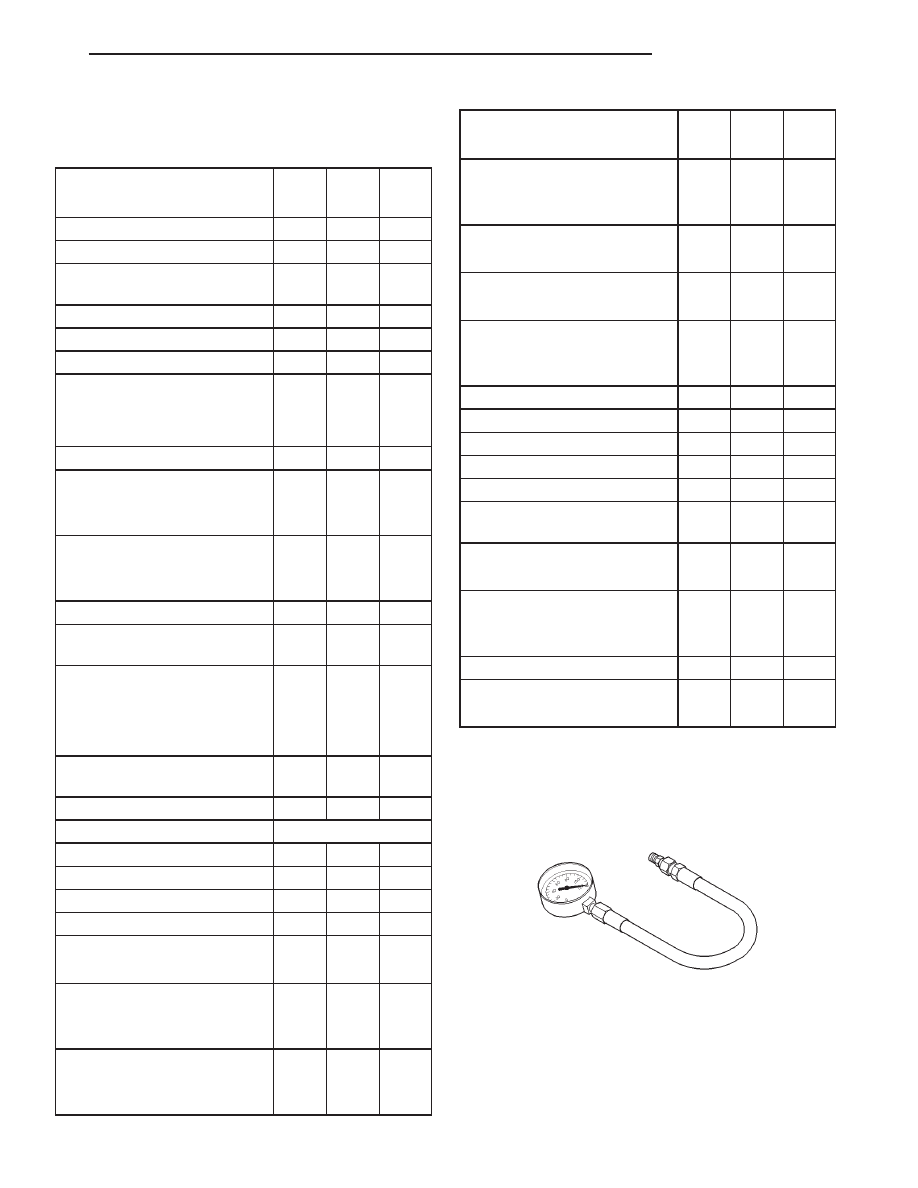

TORQUE CHART 5.9L ENGINE

DESCRIPTION

N·m

Ft.

In.

Lbs.

Lbs.

Camshaft Sprocket—Bolt

68

50

—

Camshaft Thrust Plate—Bolts

24

—

210

Timing Chain Case Cover—
Bolts

41

30

—

Connecting Rod Cap—Bolts

61

45

—

Main Bearing Cap—Bolts

115

85

—

Crankshaft Pulley—Bolts

24

—

210

Cylinder Head—Bolts

Step 1

68

50

—

Step 2

143

105

—

Cylinder Head Cover—Bolts

11

—

95

Engine Support Bracket to
Block—

41

30

—

Bolts (4WD)

Exhaust Manifold to Cylinder
Head—

34

25

—

Bolts/Nuts

Flywheel—Bolts

75

55

—

Front Insulator—Through
bolt/nut

95

70

—

Front Insulator to Support
Bracket

—Stud Nut (4WD)

41

30

—

—Through Bolt/Nut (4WD)

102

75

—

Front Insulator to Block—
Bolts (2WD)

95

70

—

Generator—Mounting Bolt

41

30

—

Intake Manifold—Bolts

Refer to Procedure

Oil Pan—Bolts

24

—

215

Oil Pan—Drain Plug

34

25

—

Oil Pump—Attaching Bolts

41

30

—

Oil Pump Cover—Bolts

11

—

95

Rear Insulator to Bracket—

68

50

—

Through-Bolt (2WD)

Rear Insulator to
Crossmember

41

30

—

Support Bracket—Nut (2WD)

Rear Insulator to
Crossmember—

68

50

—

Nuts (4WD)

DESCRIPTION

N·m

Ft.

In.

Lbs.

Lbs.

Rear Insulator to
Transmission—

68

50

—

Bolts (4WD)

Rear Insulator Bracket—Bolts

68

50

—

(4WD Automatic)

Rear Support Bracket to

41

30

—

Crossmember Flange—Nuts

Rear Support Plate to
Transfer

41

30

—

Case—Bolts

Rocker Arm—Bolts

28

21

—

Spark Plugs

41

30

—

Starter Motor—Mounting Bolts

68

50

—

Thermostat Housing—Bolts

25

—

225

Throttle Body—Bolts

23

—

200

Torque Converter Drive
Plate—Bolts

31

—

270

Transfer Case to Insulator

204

105

—

Mounting Plate—Nuts

Transmission Support
Bracket—

68

50

—

Bolts (2WD)

Vibration Damper—Bolt

244

180

—

Water Pump to Timing Chain

41

30

—

Case Cover—Bolts

SPECIAL TOOLS

5.9L ENGINE

Oil Pressure Gauge C-3292
