8W-12 JUNCTION BLOCK
Component
Page
A/C Compressor Clutch Relay . . . . . . . . . 8W-12-5, 7
A/C Low Temperature Cut-Out Switch . . . . 8W-12-7
A/C- Heater Control . . . . . . . . . . . . . . . . . 8W-12-13
Airbag Control Module . . . . . . . . . . . . . . 8W-12-7, 9
Ambient Temperature Sensor . . . . . . . . . . 8W-12-16
Ash Receiver Lamp . . . . . . . . . . . . . . . . . . 8W-12-13
Automatic Day/Night Mirror . . . . . . . . . 8W-12-6, 10
Automatic Shut Down Relay . . . . . . . . . . . . 8W-12-9
Blower Motor Relay . . . . . . . . . . . . . . . . . . 8W-12-7
Brake Lamp Switch . . . . . . . . . . . . . . . . . 8W-12-16
Central Timer Module . . . . . . . . . . . 8W-12-8, 10, 12
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Circuit Breaker 20 (JB) . . . . . . . . . . . . . . . 8W-12-5
Circuit Breaker 21 (JB) . . . . . . . . . . . . . . . 8W-12-7
Combination Flasher . . . . . . . . . . . . . . . . . 8W-12-8
Controller Anti-Lock Brake . . . . . . . . . . . . . 8W-12-7
Data Link Connector . . . . . . . . . . . . . . . . . 8W-12-11
Daytime Running Lamp Module . . . . . . . . . 8W-12-6
Driver Power Window/Door Lock
Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7, 12
Driver Unlock Relay . . . . . . . . . . . . . . . . . 8W-12-12
Electric Brake . . . . . . . . . . . . . . . . . . . . . . 8W-12-16
Front Dome Lamp . . . . . . . . . . . . . . . . 8W-12-11, 15
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . 8W-12-9

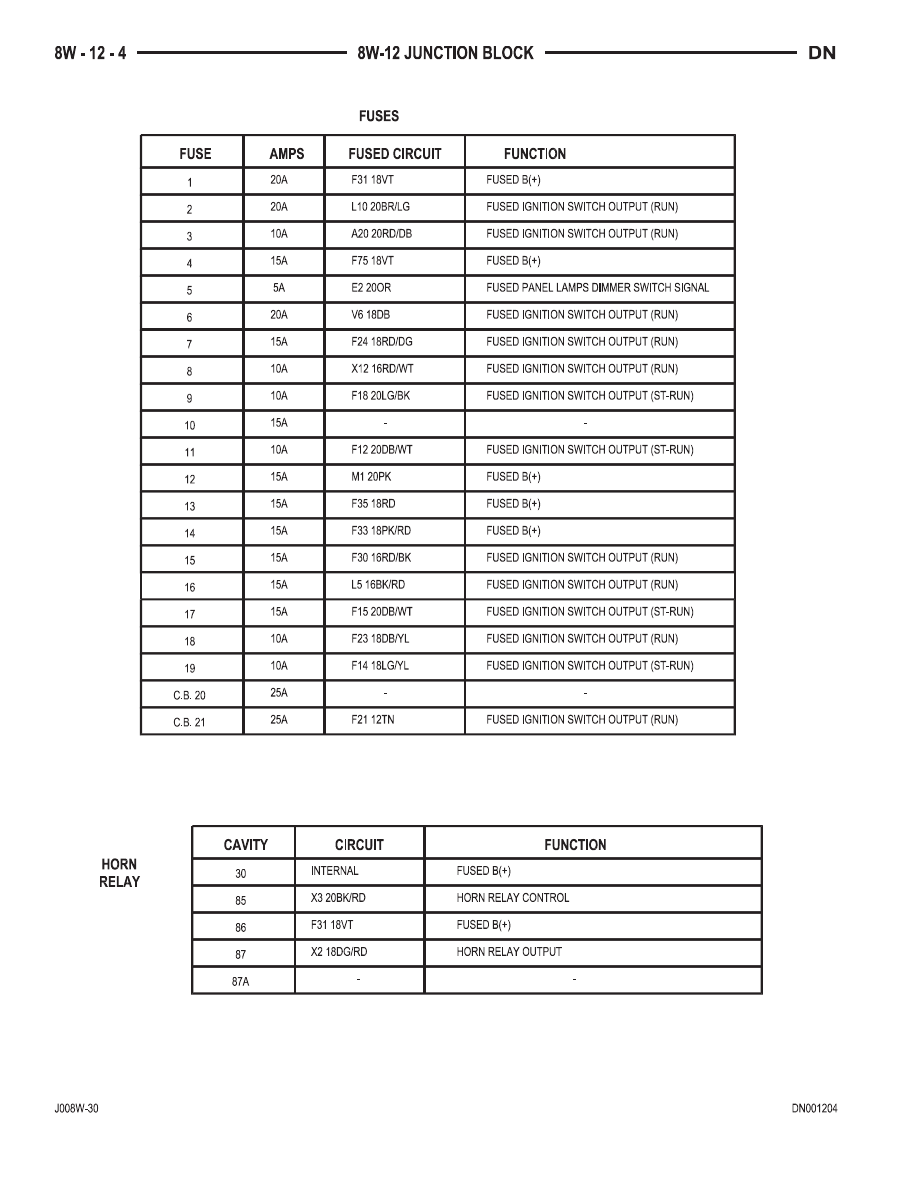

Fuse 1 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Fuse 2 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-6
Fuse 3 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Fuse 4 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Fuse 5 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-13
Fuse 6 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Fuse 7 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Fuse 8 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Fuse 9 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-9
Fuse 10 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Fuse 11 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-12-10
Fuse 12 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-12-11
Fuse 13 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-12-12
Fuse 14 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-12-13
Fuse 15 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Fuse 16 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Fuse 17 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-6
Fuse 18 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Fuse 19 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-9
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . 8W-12-11
Headlamp Relay . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Headlamp Switch . . . . . . . . . . . . . . . . . 8W-12-13, 15
High Note Horn . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Component
Page
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Ignition Switch . . . . . . . . . . . . . . . . . . . . . 8W-12-11
Instrument Cluster . . . . . . . . . . . . . 8W-12-6, 11, 13
Joint Connector No. 1 . . . . . . . . . . . . 8W-12-6, 7, 14
Joint Connector No. 2 . . . . . . . . . . . . . . . . . 8W-12-5
Joint Connector No. 4 . . . . . . . . . . . . . 8W-12-11, 13

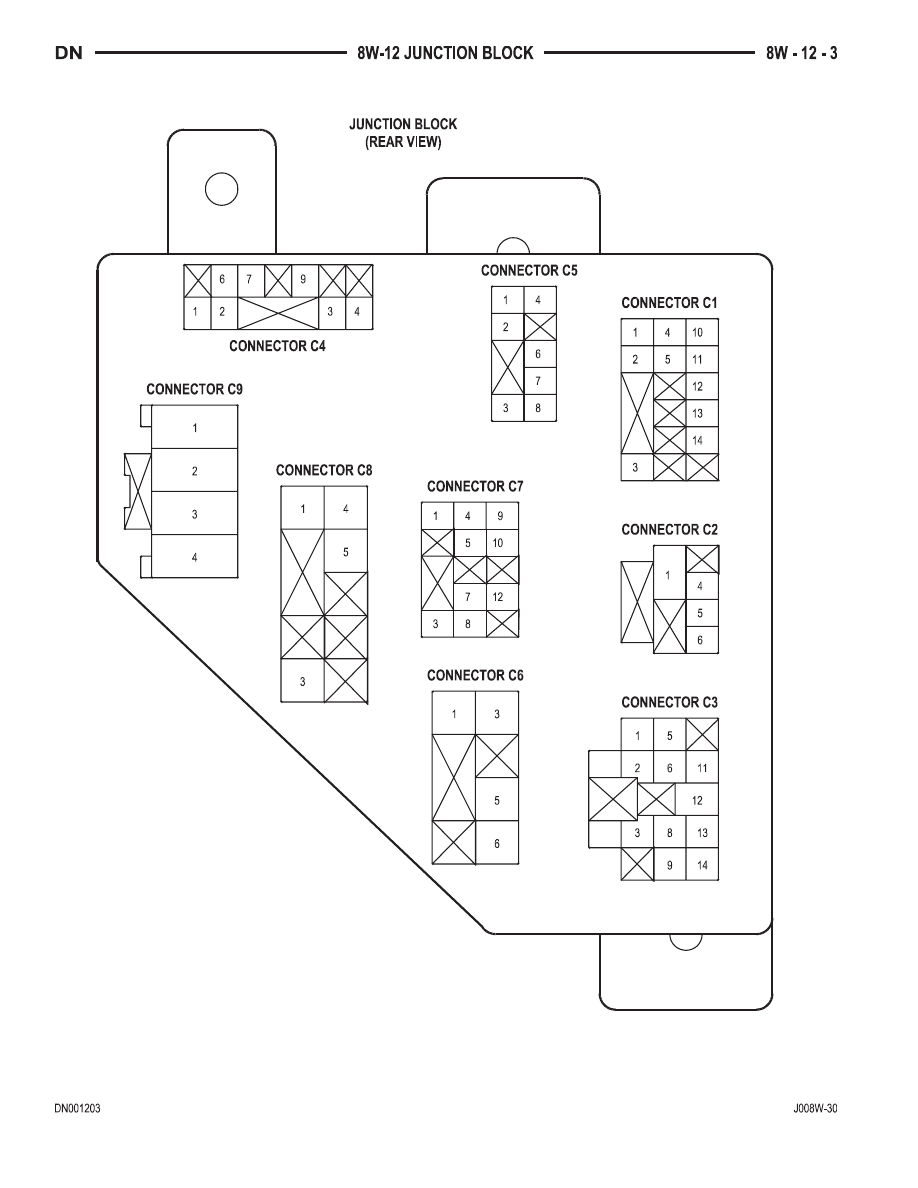

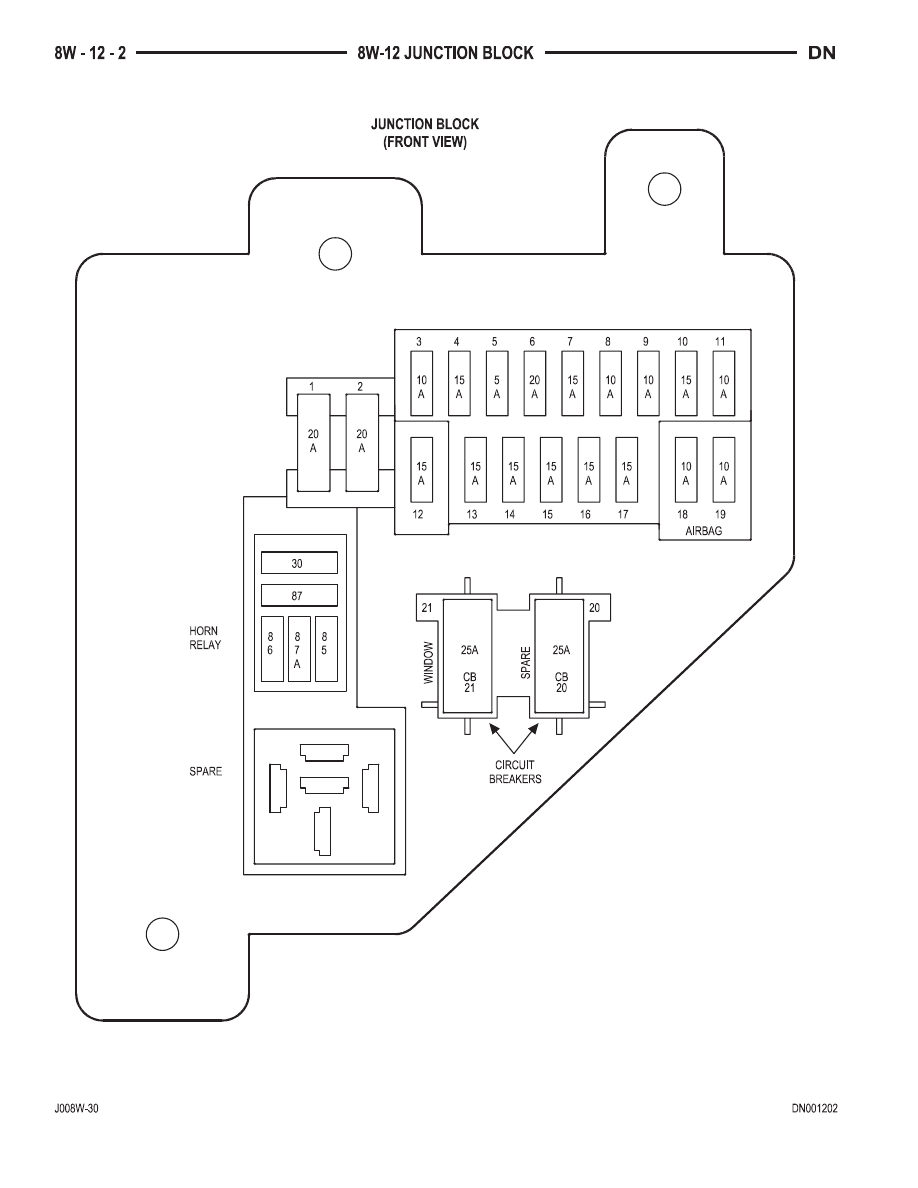

Junction Block . . . 8W-12-2, 3, 5, 6, 7, 8, 9, 10, 11, 12,
13, 15, 16
Left Front Side Marker Lamp . . . . . . . . . . 8W-12-14
Left Park/Turn Signal Lamp No. 1 . . . . . . 8W-12-14
Left Park/Turn Signal Lamp No. 2 . . . . . . 8W-12-14
Left Tail Lamp Assembly . . . . . . . . . . . . 8W-12-6, 14
Left Visor/Vanity Lamp . . . . . . . . . . . . . . . 8W-12-11
License Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-12-14
Liftgate Lamp . . . . . . . . . . . . . . . . . . . 8W-12-11, 15
Low Note Horn . . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Multi- Function Switch . . . . . . . . . . . . . 8W-12-8, 16
Overhead A/C Control . . . . . . . . . . . . . . . . 8W-12-13
Overhead Console . . . . . . . . . . . 8W-12-10, 11, 15, 16
Oxygen Sensor Downstream
Heater Relay . . . . . . . . . . . . . . . . . . . . . 8W-12-10
Oxygen Sensor Upstream Heater Relay . . 8W-12-10
Park/Neutral Position Switch . . . . . . . . . . . 8W-12-6
Passenger Door Lock Switch . . . . . . . . . 8W-12-6, 12
Power Amplifier . . . . . . . . . . . . . . . . . . . . . 8W-12-5
Power Mirror Switch . . . . . . . . . . . . . . . . . 8W-12-11
Powertrain Control Module . . . . . . . . . . . . 8W-12-9
Proportional Purge Solenoid . . . . . . . . . . . 8W-12-10
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . 8W-12-9
Radio . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8, 11, 13
Rear Dome Lamp . . . . . . . . . . . . . . . . . 8W-12-11, 15
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . 8W-12-11
Rear Wiper/Defogger Switch . . . . . . . . . 8W-12-7, 13
Relay And Fuse Block . . . . . . . . . . . . . . 8W-12-8, 12
Right Front Side Marker Lamp . . . . . . . . 8W-12-14
Right Park/Turn Signal Lamp No. 1 . . . . . 8W-12-14
Right Park/Turn Signal Lamp No. 2 . . . . . 8W-12-14
Right Tail Lamp Assembly . . . . . . . . . . 8W-12-6, 14
Right Visor/Vanity Lamp . . . . . . . . . . . . . . 8W-12-11
Shift Bezel Lamp . . . . . . . . . . . . . . . . . . . 8W-12-13
Trailer Tow Connector . . . . . . . . . . . . . . . . 8W-12-6
Trailer Tow Relay . . . . . . . . . . . . . . . . . . . 8W-12-14
Transmission Solenoid Assembly . . . . . . . . 8W-12-6
Underhood Lamp/Switch . . . . . . . . . . . . . . 8W-12-11
Wiper Motor . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
Wiper Relay . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-8
DN
8W - 12 JUNCTION BLOCK
8W - 12 - 1
