SPECIAL TOOLS

HEADLAMP ALIGNMENT

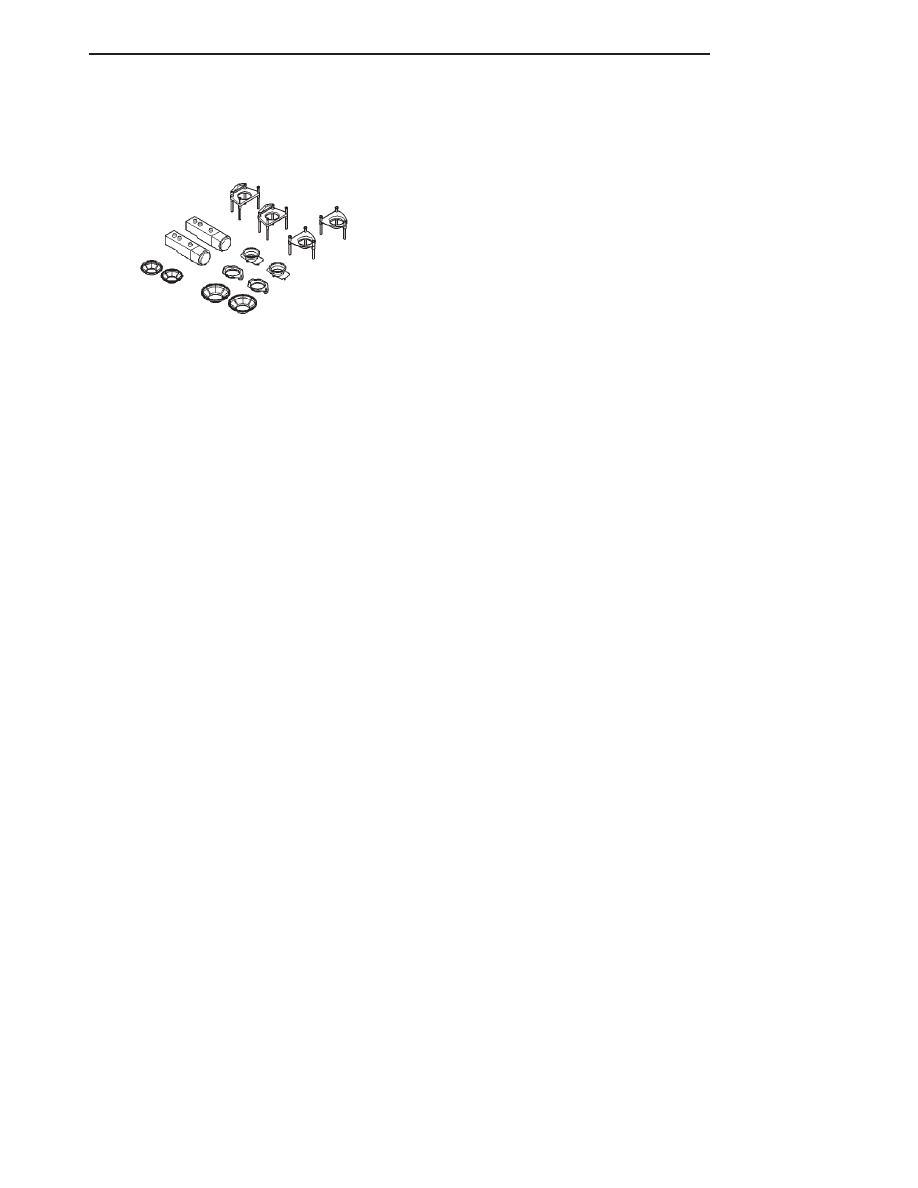

Headlamp Aiming Kit C-4466–A

DN

LAMPS

8L - 9

LAMP BULB SERVICE

TABLE OF CONTENTS

page

page

REMOVAL AND INSTALLATION

HEADLAMP BULB . . . . . . . . . . . . . . . . . . . . . . . . 10
FOG LAMP BULB. . . . . . . . . . . . . . . . . . . . . . . . . 10
PARK AND TURN SIGNAL LAMP BULBS . . . . . . . 11
FRONT SIDE MARKER LAMP BULB. . . . . . . . . . . 11
CENTER HIGH MOUNTED STOP LAMP

(CHMSL) BULB . . . . . . . . . . . . . . . . . . . . . . . . . 11

LIFTGATE/CARGO LAMP BULB . . . . . . . . . . . . . . 11

TAIL, BRAKE, TURN SIGNAL AND BACK-UP

LAMP BULB . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

LICENSE PLATE LAMP BULB . . . . . . . . . . . . . . . 12
UNDERHOOD LAMP BULB . . . . . . . . . . . . . . . . . 12
DOME LAMP BULB . . . . . . . . . . . . . . . . . . . . . . . 13
2ND SEAT DOME/READING LAMP BULB. . . . . . . 13
OVERHEAD CONSOLE READING LAMP BULB . . 14

REMOVAL AND INSTALLATION

HEADLAMP BULB

REMOVAL

(1) Open hood.
(2) Remove headlamp assembly. See headlamp

removal in the lamp service section.

(3) Remove the retaining ring holding bulb to

headlamp.

(4) Pull bulb socket from headlamp (Fig. 1).
(5) Grasp bulb and pull from socket.

INSTALLATION

CAUTION: Do not touch the bulb glass with fingers
or other oily surfaces. Reduced bulb life will result.

(1) Position bulb into socket and push into place.
(2) Position bulb socket in headlamp.
(3) Install retaining ring holding bulb to head-

lamp.

(4) Install headlamp assembly.

FOG LAMP BULB

REMOVAL

(1) Disengage fog lamp harness connector.
(2) Rotate bulb socket a 1/4 turn counterclockwise

and pull from lamp to separate (Fig. 2).

(3) Grasp bulb and pull from lamp.

INSTALLATION

CAUTION: Do not touch the bulb glass with fingers
or other oily surfaces. Reduced bulb life will result.

(1) Position bulb in lamp, push to seat and rotate

a 1/4 turn clockwise.

(2) Connect fog lamp harness connector.

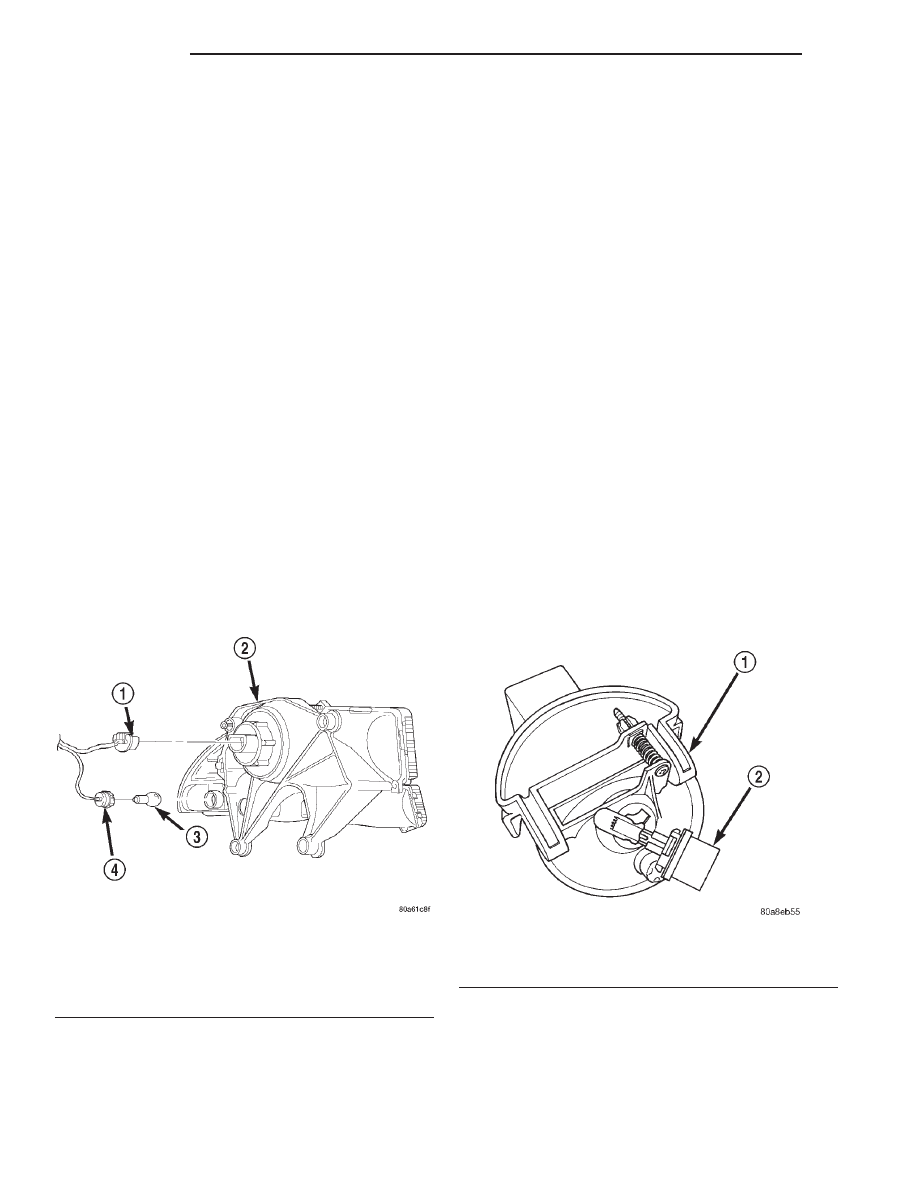

Fig. 1 Headlamp Bulb

1 – HEADLAMP BULB SOCKET
2 – HEADLAMP
3 – BULB
4 – SIDE MARKER LAMP BULB SOCKET

Fig. 2 Fog Lamp Bulb

1 – FOG LAMP
2 – FOG LAMP BULB

8L - 10

LAMPS

DN

PARK AND TURN SIGNAL LAMP BULBS

REMOVAL

(1) Remove park and turn signal lamp.
(2) Rotate bulb socket 1/4 turn counterclockwise

and pull turn signal lamp socket from back of lamp
(Fig. 3).

(3) Pull park and turn signal lamp bulb from

socket.

INSTALLATION

(1) Install park and turn signal lamp bulb in

socket.

(2) Install park and turn signal lamp socket into

back of lamp.

(3) Install park/turn signal lamp.

FRONT SIDE MARKER LAMP BULB

REMOVAL

(1) Remove park and turn signal lamp.
(2) Remove side marker lamp socket from back of

lamp (Fig. 1).

(3) Pull side marker lamp bulb from socket.

INSTALLATION

(1) Install side marker lamp bulb in socket.
(2) Install side marker lamp socket into back of

lamp.

(3) Install park/turn signal lamp.

CENTER HIGH MOUNTED STOP LAMP
(CHMSL) BULB

REMOVAL

(1) Remove CHMSL from liftgate.
(2) Turn bulb socket 1/4 turn counterclockwise.
(3) Separate socket from lamp.
(4) Grasp bulb and pull from socket.

INSTALLATION

(1) Position bulb in socket and press into place.
(2) Position socket in lamp.
(3) Turn bulb socket 1/4 turn clockwise.
(4) Install CHMSL.

LIFTGATE/CARGO LAMP BULB

REMOVAL

(1) Remove liftgate/cargo lamp from liftgate.
(2) Using a small flatblade, pry lamp lens from

lamp.

(3) Remove bulb from lamp.

INSTALLATION

(1) Install in bulb in lamp.
(2) Install lamp lens on lamp.
(3) Install liftgate/cargo lamp in liftgate.

TAIL, BRAKE, TURN SIGNAL AND BACK-UP
LAMP BULB

REMOVAL

(1) Release liftgate latch and open liftgate.
(2) Remove screws attaching tail, brake, turn sig-

nal and back-up lamp to liftgate opening.

(3) Separate inner end of lamp from quarter panel.
(4) Disengage hook holding outer end of lamp to

quarter panel opening.

(5) Separate lamp from quarter panel.
(6) Rotate lamp socket counterclockwise one quar-

ter turn (Fig. 4).

(7) Pull socket from back of lamp.
(8) Pull bulb from socket (Fig. 5).

INSTALLATION

(1) Align key on bulb base to groove in socket and

insert bulb into socket (Fig. 5).

(2) Insert socket into back of lamp.
(3) Rotate lamp socket clockwise one quarter turn.
(4) Engage hook to hold outer end of lamp to quar-

ter panel opening.

(5) Place lamp in position on quarter panel.
(6) Install screws attaching lamp to liftgate open-

ing.

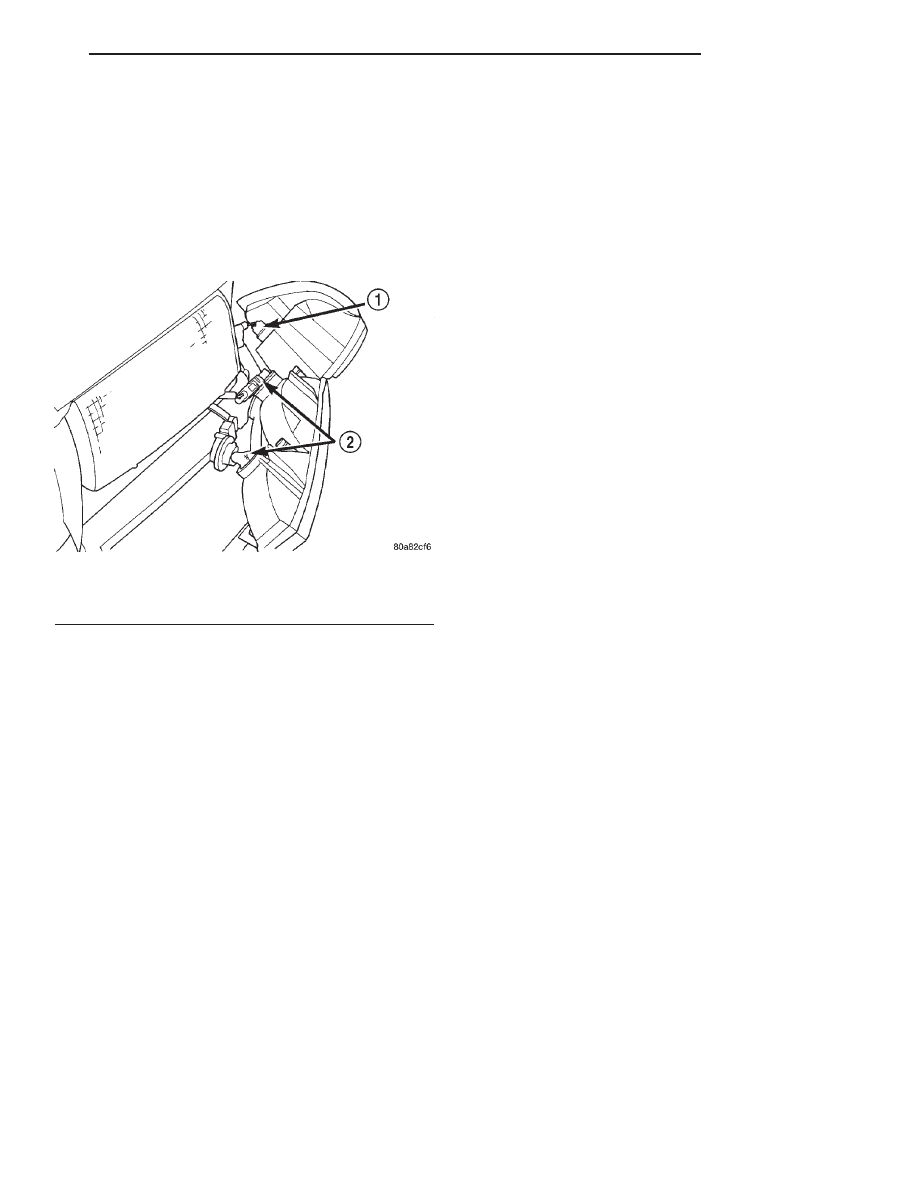

Fig. 3 Park And Turn Signal Lamp bulb

1 – SIDE MARKER LAMP BULB
2 – PARK/TURN SIGNAL LAMP BULB

DN

LAMPS

8L - 11

REMOVAL AND INSTALLATION (Continued)

LICENSE PLATE LAMP BULB

REMOVAL

(1) Remove license plate lamp from rear bumper.
(2) Remove bulb socket from lamp (Fig. 6).
(3) Pull bulb from socket.

INSTALLATION

(1) Push bulb in socket.
(2) Install bulb socket in lamp.
(3) Install license plate lamp in rear bumper.

UNDERHOOD LAMP BULB

REMOVAL

(1) Insert a small flat blade in the access slot

between the lamp base and lamp lens.

(2) Pry the lamp lens upward and remove the

lamp lens (Fig. 7).

(3) Depress the bulb terminal inward (Fig. 8) to

release the bulb.

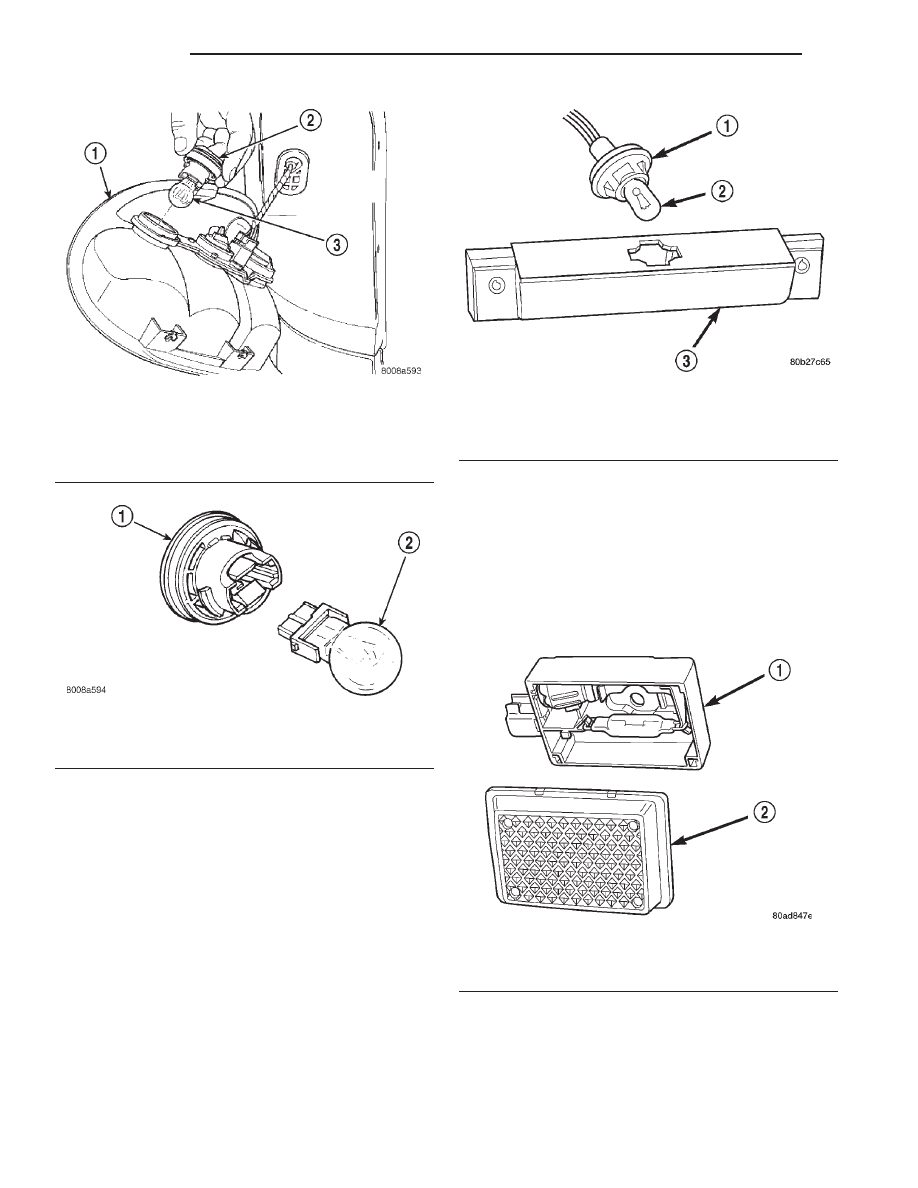

Fig. 4 Tail, Brake, Turn Signal and Back-up Lamp

Bulb

1 – TAIL, STOP AND TURN SIGNAL LAMP
2 – SOCKET
3 – BULB

Fig. 5 Pull Bulb From Socket

1 – SOCKET
2 – BULB

Fig. 6 License Plate Lamp Bulb

1 – SOCKET
2 – BULB
3 – LICENSE PLATE LAMP

Fig. 7 Underhood Lamp Lens

1 – LAMP
2 – LAMP LENS

8L - 12

LAMPS

DN

REMOVAL AND INSTALLATION (Continued)
