(4) Remove the nut that secures the rear wiper

motor output shaft to the outer liftgate panel.

(5) Pull the bezel and grommet off of the rear

wiper motor output shaft.

(6) Remove the liftgate trim panel from the lift-

gate. Refer to Group 23 - Body for the procedures.

(7) Unplug the rear wiper motor wire harness con-

nector.

(8) While supporting the wiper motor with a free

hand, remove the two screws that secure the rear
wiper motor mounting bracket to the liftgate inner
panel.

(9) Remove the rear wiper motor and mounting

bracket from the liftgate as a unit.

(10) When reinstalling the rear wiper motor to the

liftgate, first position the motor and bracket to the
liftgate inner panel and secure it by loosely installing
the mounting screws.

(11) From the outside of the liftgate, center the

rear wiper motor output shaft in the liftgate outer
panel mounting hole and secure it with the shaft
retaining nut. Tighten the nut to 4.8 N·m (43 in.
lbs.).

(12) Reverse the remaining removal procedures to

complete the installation. Tighten the rear wiper
motor mounting bracket screws to 8.1 N·m (72 in.
lbs.).

INTERMITTENT WIPE RELAY

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the cover from the Power Distribution

Center (PDC) (Fig. 16).

(3) Refer to the label on the PDC cover for inter-

mittent wipe relay identification and location.

(4) Unplug the intermittent wipe relay from the

PDC.

(5) Install the intermittent wipe relay by aligning

the relay terminals with the cavities in the PDC and
pushing the relay firmly into place.

(6) Install the PDC cover.
(7) Connect the battery negative cable.
(8) Test the relay operation.

WIPER SWITCH AND WASHER SWITCH

FRONT

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

(1) Disconnect and isolate the battery negative

cable.

(2) If the vehicle is so equipped, remove the tilt

steering column lever.

(3) Remove both the upper and lower shrouds from

the steering column (Fig. 17).

(4) Remove the lower fixed column shroud.
(5) Move the upper fixed column shroud far

enough to access the rear of the multi-function
switch (Fig. 18).

(6) Remove the tamper proof mounting screws (a

Snap On tamper proof torx bit TTXR20B2 or equiva-
lent is required) that secure the multi-function
switch to the steering column.

(7) Gently pull the switch away from the steering

column far enough to access and remove the multi-
function switch wire harness connector screw.

(8) Unplug the wire harness connector from the

multi-function switch.

(9) Reverse the removal procedures to install.

Tighten the fasteners as follows:

• Multi-function switch wire harness connector

screw - 2 N·m (17 in. lbs.)

• Multi-function switch mounting screws - 2 N·m

(17 in. lbs.).

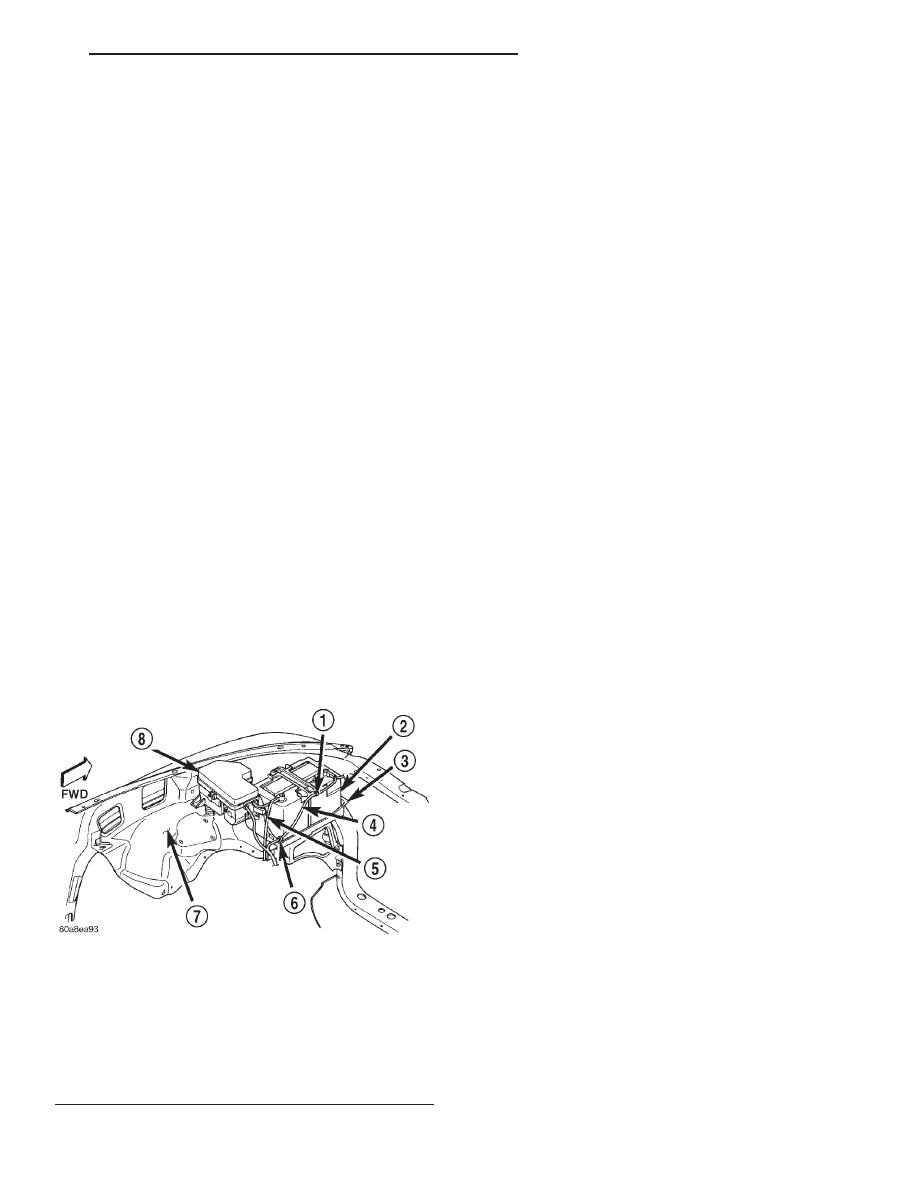

Fig. 16 Power Distribution Center

1 – CLIP
2 – BATTERY
3 – TRAY
4 – NEGATIVE CABLE
5 – POSITIVE CABLE
6 – CLIP
7 – FENDER INNER SHIELD
8 – POWER DISTRIBUTION CENTER

DN

WIPER AND WASHER SYSTEMS

8K - 15

REMOVAL AND INSTALLATION (Continued)

REAR

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the lower bezel from the instrument

panel. Refer to Instrument Panel Lower Bezel in the
Removal and Installation section of Group 8E -
Instrument Panel Systems for the procedures.

(3) Remove the two screws that secure the rear

window switch pod to the instrument panel lower
bezel (Fig. 19).

(4) Remove the rear window switch pod from the

instrument panel lower bezel.

(5) Reverse the removal procedures to install.

Tighten the mounting screws to 2.2 N·m (20 in. lbs.).

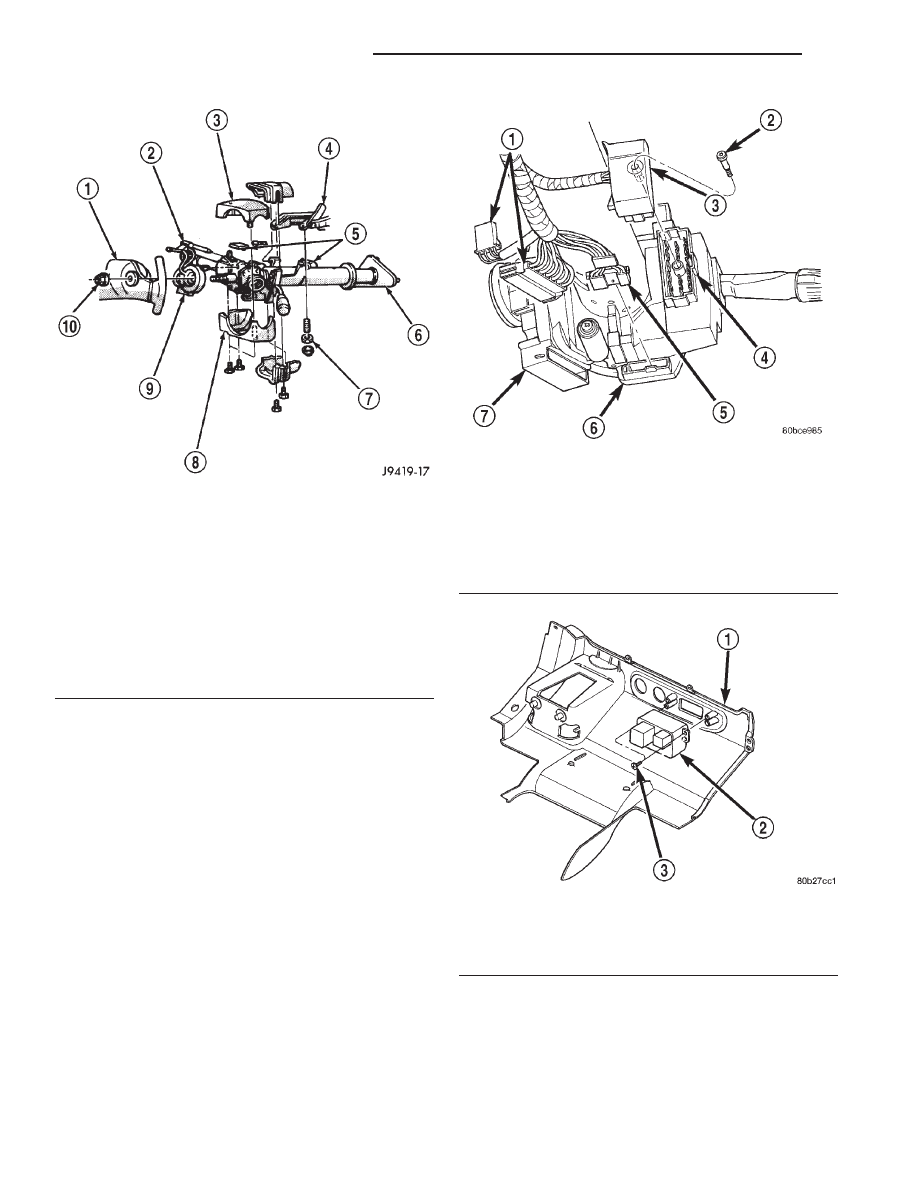

Fig. 17 Steering Column Shrouds Remove/Install -

Typical

1 – STEERING WHEEL
2 – TILT LEVER
3 – UPPER SHROUD
4 – PANEL BRACKET
5 – SPACER
6 – TOE PLATE
7 – NUT
8 – LOWER SHROUD
9 – CLOCK SPRING
10 – NUT

Fig. 18 Multi-Function Switch Connector

1 – WIRE HARNESS CONNECTORS
2 – SCREW
3 – WIRE HARNESS CONNECTOR
4 – MULTI-FUNCTION SWITCH
5 – WIRE HARNESS CONNECTOR
6 – CLOCKSPRING
7 – IGNITION SWITCH

Fig. 19 Rear Window Switch Pod Remove/Install

1 – INSTRUMENT PANEL LOWER BEZEL
2 – REAR WINDOW SWITCH POD
3 – SCREWS (2)

8K - 16

WIPER AND WASHER SYSTEMS

DN

REMOVAL AND INSTALLATION (Continued)

WASHER SYSTEM

WASHER RESERVOIR

The washer reservoir is integral to the right end of

the upper radiator shroud in the engine compartment
(Fig. 20). Refer to Group 7 - Cooling System for the
proper upper radiator shroud service procedures.

WASHER PUMP

(1) Disconnect and isolate the battery negative

cable.

(2) Disconnect the headlamp and dash wire har-

ness connector from the connector receptacle on the
front or rear washer pump (Fig. 21).

(3) Disconnect the washer supply hose from the

outlet nipple of the front or rear washer pump. Drain
the washer fluid from the reservoir into a clean con-
tainer for reuse.

(4) Using a trim stick or another suitable wide

flat-bladed tool, gently pry the barbed inlet nipple of
the washer pump out of the rubber grommet seal in
the reservoir. Care must be taken not to damage the
reservoir.

(5) Remove the rubber grommet seal from the res-

ervoir and discard.

(6) Reverse the removal procedures to install.

Always use a new rubber grommet seal in the
washer reservoir.

WASHER FLUID LEVEL SENSOR

(1) Disconnect and isolate the battery negative

cable.

(2) Disconnect the headlamp and dash wire har-

ness connector from the connector receptacle on the
washer fluid level sensor (Fig. 21).

(3) Disconnect the washer supply hose from the

outlet nipple of the front washer pump. Drain the
washer fluid from the reservoir into a clean container
for reuse.

NOTE: The pivoting float of the washer fluid sensor
must be in a horizontal position within the reservoir
in order to be removed. With the reservoir empty
and held in an upright position, the pivoting float
will orient itself to the horizontal position when the
sensor connector receptacle is pointed straight
downwards.

(4) Using a trim stick or another suitable wide

flat-bladed tool, gently pry the washer fluid level sen-
sor out of the rubber grommet seal. Care must be
taken not to damage the reservoir.

(5) Remove the rubber grommet seal from the res-

ervoir and discard.

(6) Reverse the removal procedures to install.

Always use a new rubber grommet seal in the
washer reservoir.

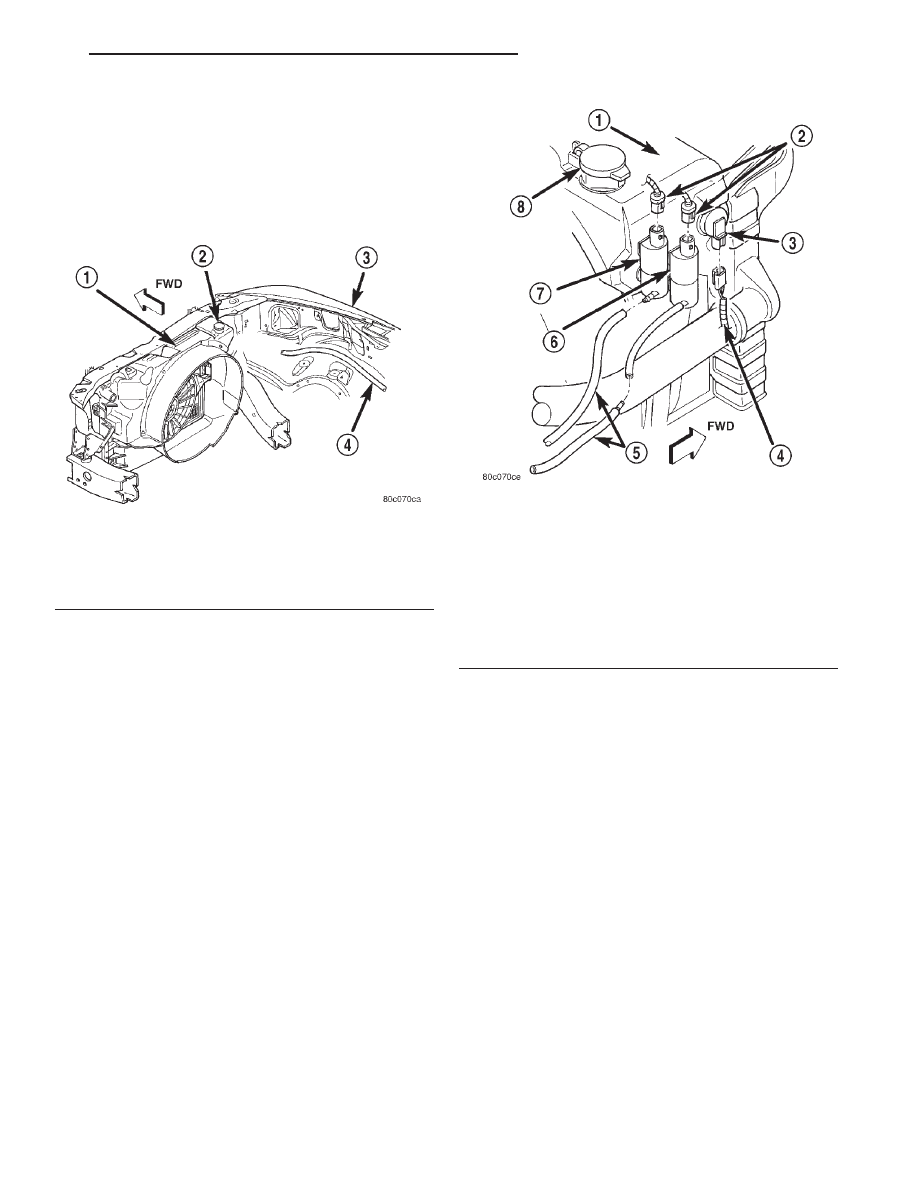

Fig. 20 Washer Reservoir Remove/Install

1 – UPPER RADIATOR SHROUD
2 – WASHER RESERVOIR FILLER CAP
3 – RIGHT FRONT FENDER
4 – WASHER SUPPLY HOSE

Fig. 21 Washer Pump and Washer Fluid Level

Sensor Remove/Install

1 – UPPER RADIATOR SHROUD
2 – WIRE HARNESS CONNECTORS
3 – WASHER FLUID LEVEL SENSOR
4 – WIRE HARNESS CONNECTOR
5 – WASHER SUPPLY HOSE
6 – REAR WASHER PUMP
7 – FRONT WASHER PUMP
8 – WASHER RESERVOIR FILLER CAP

DN

WIPER AND WASHER SYSTEMS

8K - 17

REMOVAL AND INSTALLATION (Continued)

WASHER NOZZLE

FRONT

(1) Remove the cowl plenum cover/grille panel

from the cowl top. See Wiper Motor in the Removal
and Installation section of this group for the proce-
dures.

(2) From the underside of the cowl plenum cover/

grille panel, disconnect the washer hose from the
nozzle fitting.

(3) From the underside of the cowl plenum cover/

grille panel, compress the retaining tabs of the
washer nozzle and push the nozzle out through the
top of the panel.

(4) Reverse the removal procedures to install.

REAR

(1) Using a trim stick or another suitable wide

flat-bladed tool, pry gently at each side of the rear
washer nozzle to release the snap clips that secure it
to the liftgate outer panel.

(2) Pull the nozzle out from the liftgate outer

panel far enough to access and disconnect the washer
supply hose from the nozzle nipple.

(3) Reverse the removal procedures to install.

CHECK VALVE

A check valve is located in the washer supply hose

near the top of the right liftgate opening pillar.

(1) Remove the right upper D-pillar trim. Refer to

Group 23 - Body for the procedures.

(2) Disconnect the washer supply hoses from the

barbed nipples on each end of the rear washer sys-
tem check valve.

(3) Remove the check valve from the vehicle.
(4) When reinstalling the check valve, be certain

the valve is properly oriented within the system flow
(Fig. 22).

(5) Reverse the remaining removal procedures to

complete the installation.

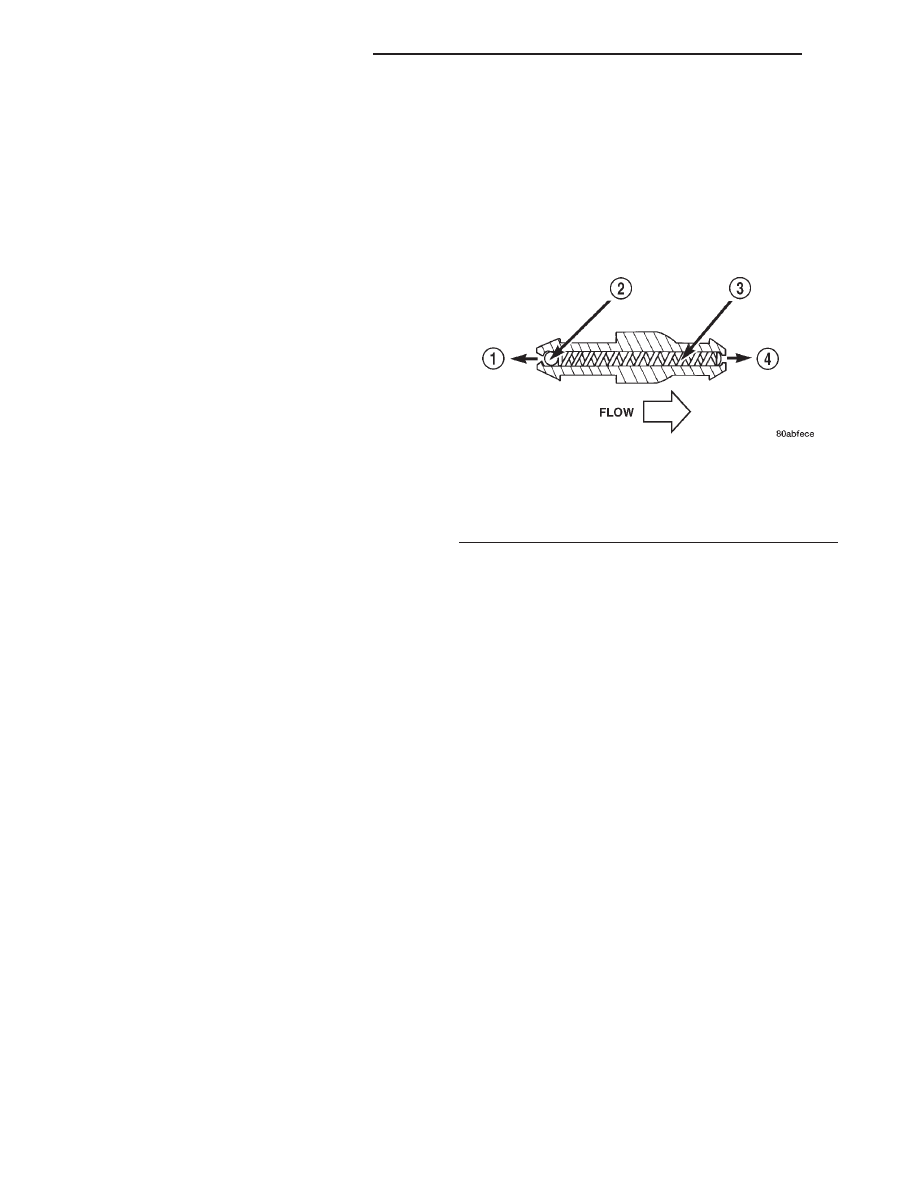

Fig. 22 Rear Washer System Check Valve
