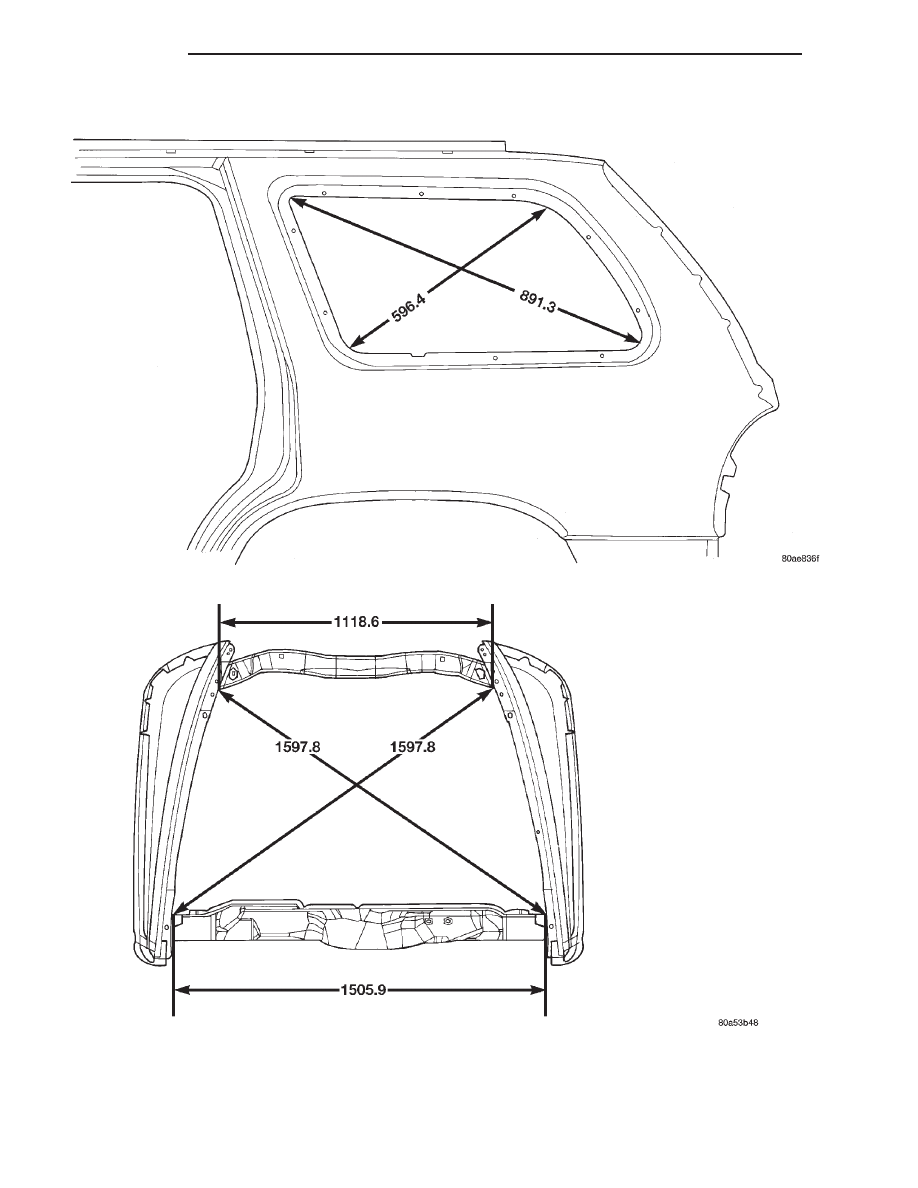

QUARTER WINDOW OPENING

ENGINE COMPARTMENT OPENING

23 - 120

BODY

DN

SPECIFICATIONS (Continued)

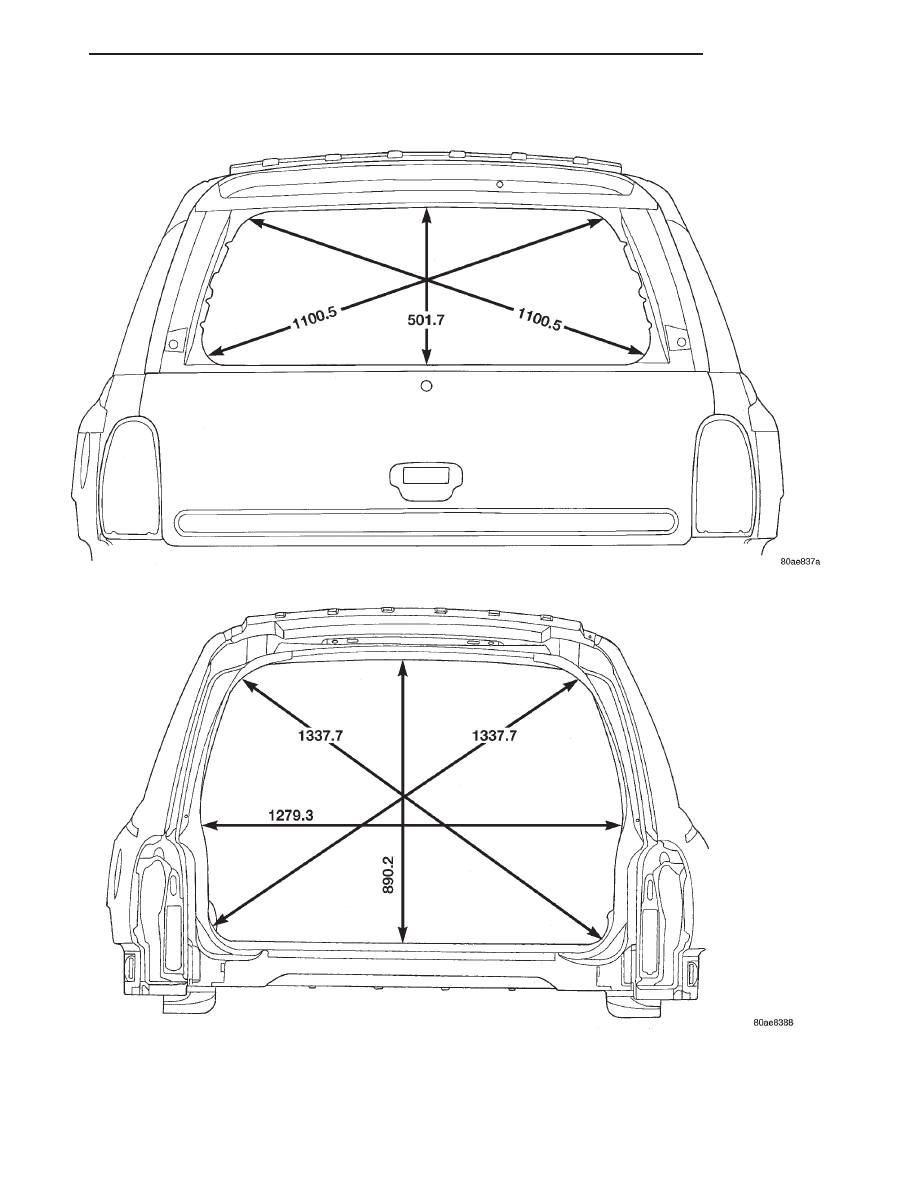

BACKLITE OPENING

LIFTGATE OPENING

DN

BODY

23 - 121

SPECIFICATIONS (Continued)

TORQUE SPECIFICATIONS

BODY COMPONENTS

DESCRIPTION

TORQUE

Bucket seat track to cushion frame bolt . . . 24 N·m

(17 ft. lbs.)

Bucket seat back pivot bolt . . . . 33 N·m (24 ft. lbs.)
Center seat to seat track bolt . . 24 N·m (17 ft. lbs.)
Front seat belt buckle anchor nut . . . . . . . . 40 N·m

(29 ft. lbs.)

Front seat belt retractor bolt . . . 38 N·m (28 ft. lbs.)
Front seat belt buckle anchor bolt . . . . . . . . 40 N·m

(29 ft. lbs.)

Front door hinge to hinge pillar bolt . . . . . . 28 N·m

(21 ft. lbs.)

Front door hinge to door nuts and bolt . . . . 28 N·m

(21 ft. lbs.)

Front door latch striker . . . . . . . 28 N·m (20 ft. lbs.)
Floor latch to seat cushion frame bolt . . . . . 27 N·m

(19 ft. lbs.)

Front seat rear inboard seat track to floor pan

bolts . . . . . . . . . . . . . . . . . . . 40 N·m (30 ft. lbs.)

Front seat rear outboard seat track to floor pan

bolts . . . . . . . . . . . . . . . . . . . 28 N·m (20 ft. lbs.)

Front seat front seat track to floor pan

bolts . . . . . . . . . . . . . . . . . . . 28 N·m (20 ft. lbs.)

2nd row seat back hinge bolt . . . 27 N·m (19 ft. lbs.)
2nd row center seat back to seat cushion

bolt . . . . . . . . . . . . . . . . . . . . 27 N·m (19 ft. lbs.)

2nd row seat belt/buckle anchor bolt . . . . . . 95 N·m

(70 ft. lbs.)

2nd row inboard seat anchor bolt . . . . . . . . 95 N·m

(70 ft. lbs.)

2nd row outboard seat anchor bolt . . . . . . . 27 N·m

(20 ft. lbs.)

2nd row seat belt turning loop bolt . . . . . . . 38 N·m

(28 ft. lbs.)

3rd row seat cushion to lift bar bolt . . . . . . 27 N·m

(19 ft. lbs.)

3rd row seat back to mounting brkt bolt . . . 27 N·m

(19 ft. lbs.)

3rd row seat belt anchor bolt . . 38 N·m (28 ft. lbs.)
3rd row seat belt retractor anchor bolt . . . . 38 N·m

(28 ft. lbs.)

3rd row seat belt buckle anchor bolt . . . . . . 95 N·m

(70 ft. lbs.)

Liftgate latch striker . . . . . . . . . 22 N·m (16 ft. lbs.)
Rear door glass to regulator bolt . . . . . . . . . 11 N·m

(105 in. lbs.)

Rear door hinge to B-pillar bolt . 28 N·m (20 ft. lbs.)
Rear door hinge to door bolt . . . 28 N·m (20 ft. lbs.)
Rear door latch striker . . . . . . . 28 N·m (20 ft. lbs.)
Rear door stationary glass to door nut . . . . . 3 N·m

(11 in. lbs.)

DESCRIPTION

TORQUE

Side rear view mirror . . . . . . . . . 7 N·m (65 in. lbs.)
Tumble latch to seat cushion frame bolt . . . 27 N·m

(19 ft. lbs.)

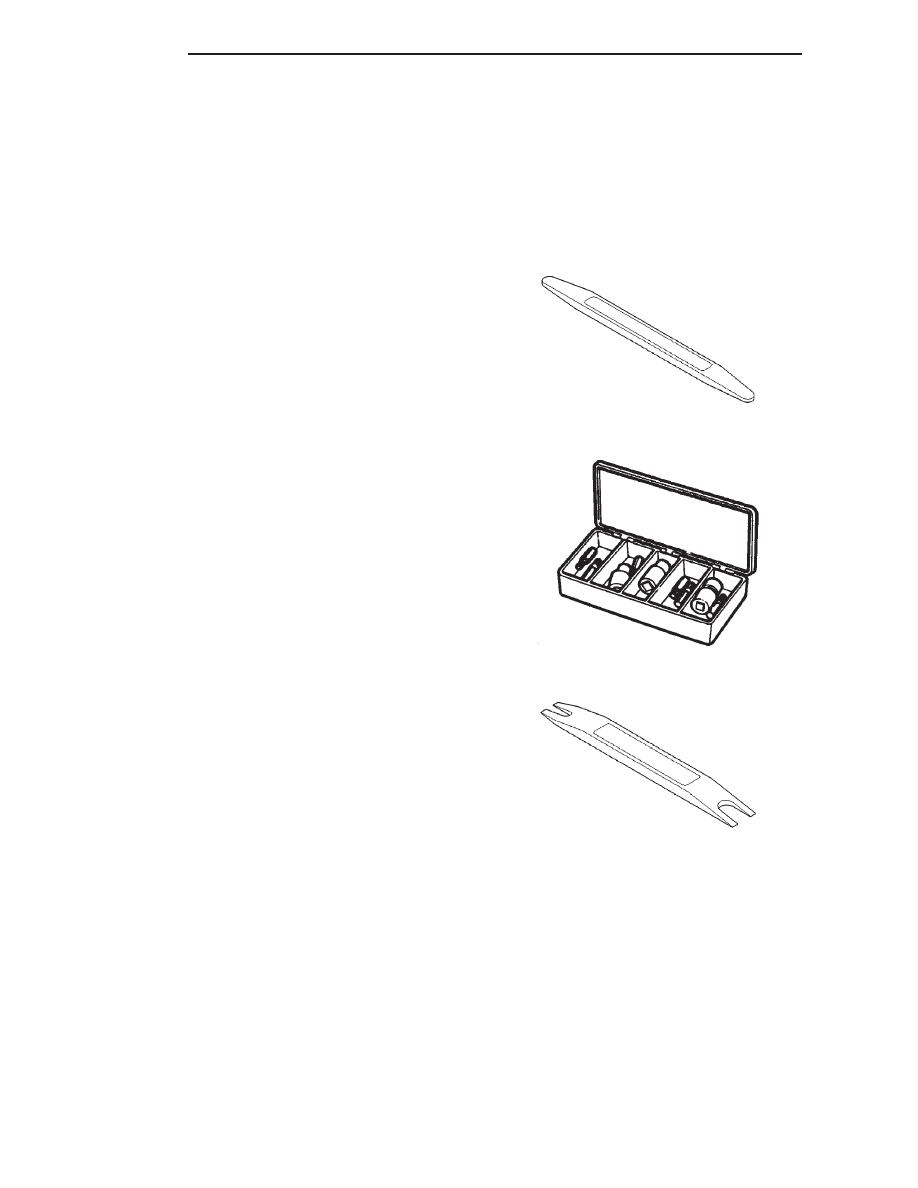

SPECIAL TOOLS

BODY

Trim Stick C-4755

Torx Bit Set C-4794-B

Molding Remover C-4829

23 - 122

BODY

DN

SPECIFICATIONS (Continued)

HEATING AND AIR CONDITIONING

TABLE OF CONTENTS
