(3) Align torque converter to oil pump seal open-

ing.

(4) Insert torque converter hub into oil pump.
(5) While pushing torque converter inward, rotate

converter until converter is fully seated in the oil
pump gears.

(6) Check converter seating with a scale and

straightedge (Fig. 76). Surface of converter lugs
should be 1/2 in. to rear of straightedge when con-
verter is fully seated.

(7) If necessary, temporarily secure converter with

C-clamp attached to the converter housing.

(8) Install the transmission in the vehicle.
(9) Fill the transmission with the recommended

fluid.

YOKE SEAL REPLACEMENT

REMOVAL

(1) Raise vehicle.
(2) Mark propeller shaft and axle yoke for align-

ment reference.

(3) Disconnect and remove propeller shaft.
(4) Remove old seal with Seal Remover C-3985-B

(Fig. 77) from overdrive housing.

INSTALLATION

(1) Place seal in position on overdrive housing.
(2) Drive seal into overdrive housing with Seal

Installer C-3995-A (Fig. 78).

(3) Carefully guide propeller shaft slip yoke into

housing and onto output shaft splines. Align marks

made at removal and connect propeller shaft to rear
axle pinion yoke.

PARK/NEUTRAL POSITION SWITCH

REMOVAL

(1) Raise vehicle and position drain pan under

switch.

(2) Disconnect switch wires.
(3) Remove switch from case.

INSTALLATION

(1) Move shift lever to Park and Neutral positions.

Verify that switch operating lever fingers are cen-
tered in switch opening in case (Fig. 79).

(2) Install new seal on switch and install switch in

case. Tighten switch to 34 N·m (25 ft. lbs.) torque.

(3) Test continuity of new switch with 12V test

lamp.

(4) Connect switch wires and lower vehicle.
(5) Top off transmission fluid level.

GEARSHIFT CABLE

REMOVAL

(1) Shift transmission into Park.

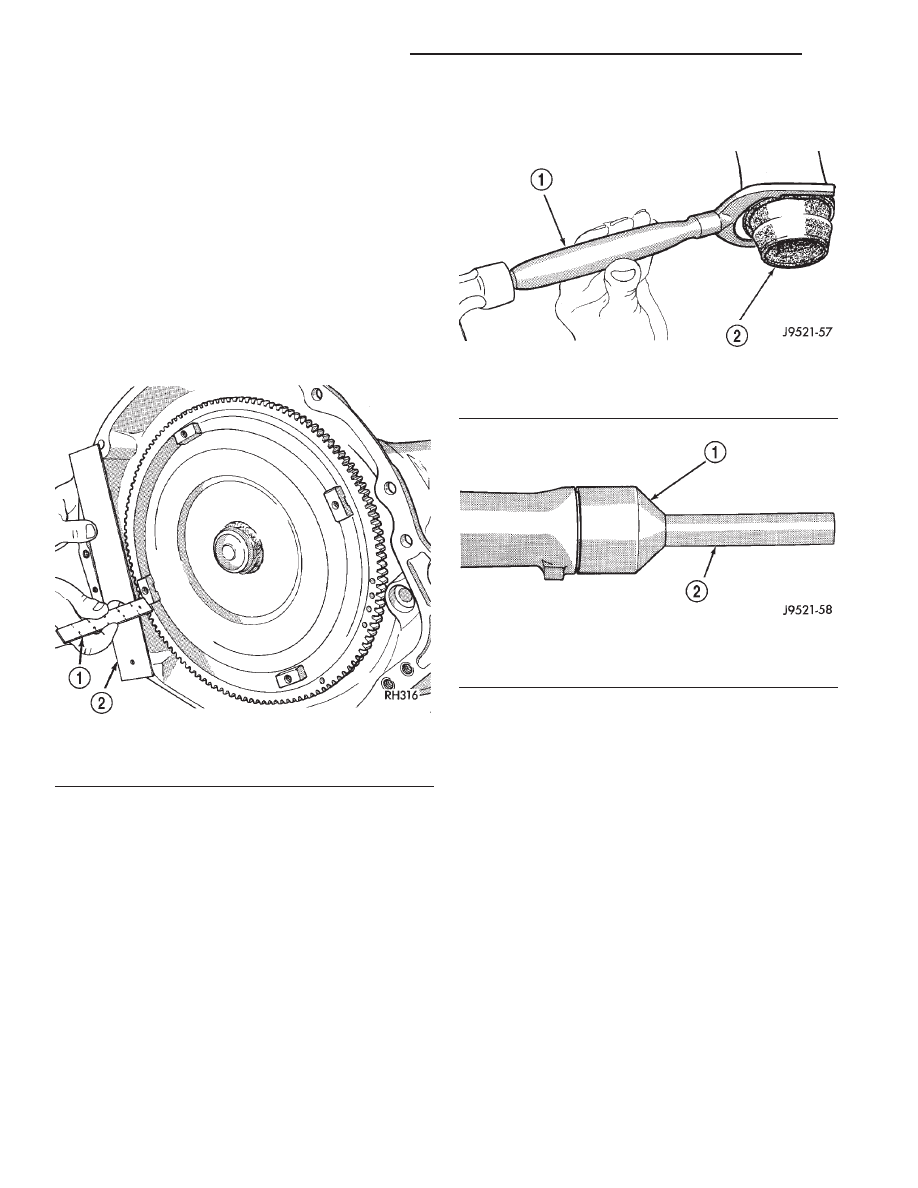

Fig. 76 Checking Torque Converter Seating

1 – SCALE
2 – STRAIGHTEDGE

Fig. 77 Removing Overdrive Housing Yoke Seal

1 – SPECIAL TOOL C-3985–B
2 – SEAL

Fig. 78 Installing Overdrive Housing Yoke Seal

1 – SPECIAL TOOL C-3995–A OR C-3972–A
2 – SPECIAL TOOL C-4471

21 - 66

42/44RE AUTOMATIC TRANSMISSION

DN

REMOVAL AND INSTALLATION (Continued)

(2) Remove nuts retaining the shift cable housing

to the dash panel (Fig. 80).

(3) Disconnect cable at lower column lever and

feed cable through dash panel opening to underside
of vehicle (Fig. 81).

(4) Raise vehicle.
(5) Disengage cable eyelet at transmission shift

lever and pull cable adjuster out of mounting bracket
(Fig. 82). Remove old cable from vehicle.

INSTALLATION

(1) Snap the cable into the transmission bracket so

the retaining ears are engaged and connect cable end
fitting onto the manual control lever ball stud.

(2) Lower vehicle.
(3) Route cable through hole in dash panel. Seat

cable bracket to dash panel. Install retaining nuts to
cable housing bracket studs inside the vehicle at the
dash panel.

(4) Place the auto transmission manual shift con-

trol lever in “Park” detent (rearmost) position and
rotate prop shaft to ensure transmission is in park.

(5) Connect shift cable to shifter lever by snapping

cable retaining ears into shifter bracket and press
cable end fitting into lever.

(6) Check for proper operation of Park/Neutral

switch.

(7) If the gearshift cable is out of adjustment, refer

to Adjustments section.

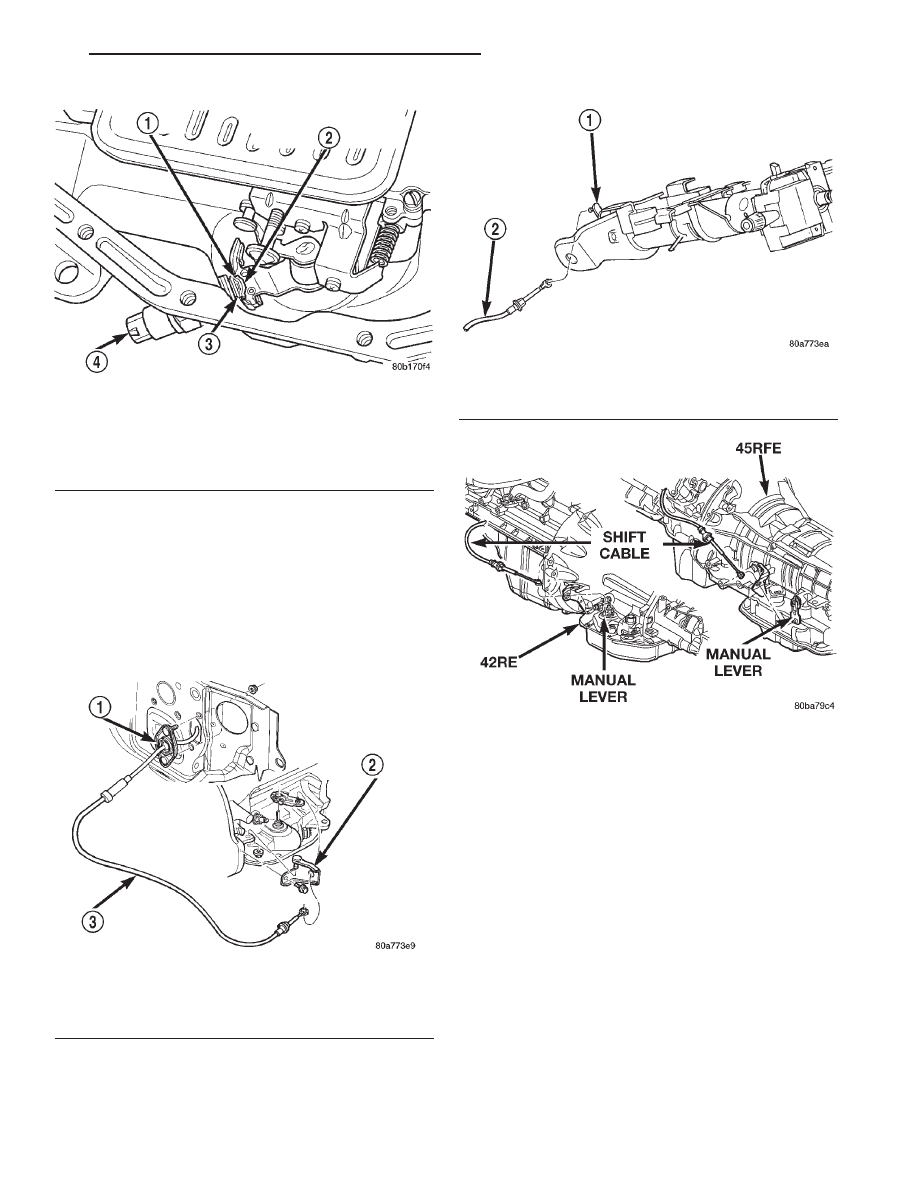

Fig. 79 Park/Neutral Position Switch

1 – NEUTRAL CONTACT
2 – MANUAL LEVER AND SWITCH PLUNGER IN REVERSE

POSITION

3 – PARK CONTACT
4 – SWITCH

Fig. 80 Cable Mounting

1 – CABLE MOUNTING
2 – CABLE BRACKET AT TRANS.
3 – GEARSHIFT CABLE

Fig. 81 Cable at Gearshift Lever

1 – GEARSHIFT LEVER
2 – GEARSHIFT CABLE

Fig. 82 Shift Cable at the Transmission

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 67

REMOVAL AND INSTALLATION (Continued)

GOVERNOR SOLENOID AND PRESSURE
SENSOR

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove transmission fluid pan and filter.
(3) Disengage wire connectors from pressure sen-

sor and solenoid (Fig. 83).

(4) Remove

screws

holding

pressure

solenoid

retainer to governor body.

(5) Separate solenoid retainer from governor (Fig.

84).

(6) Pull solenoid from governor body (Fig. 85).
(7) Pull pressure sensor from governor body.
(8) Remove bolts holding governor body to valve

body.

(9) Separate governor body from valve body (Fig.

86).

(10) Remove governor body gasket.

INSTALLATION

Before installing the pressure sensor and solenoid

in the governor body, replace O-ring seals, clean the
gasket surfaces and replace gasket.

(1) Place gasket in position on back of governor

body (Fig. 86).

(2) Place governor body in position on valve body.
(3) Install bolts to hold governor body to valve

body.

(4) Lubricate

O-ring

on

pressure

sensor

with

transmission fluid.

(5) Align pressure sensor to bore in governor body.
(6) Push pressure sensor into governor body.
(7) Lubricate O-ring, on pressure solenoid, with

transmission fluid.

(8) Align pressure solenoid to bore in governor

body (Fig. 85).

(9) Push solenoid into governor body.
(10) Place solenoid retainer in position on governor

(Fig. 84).

(11) Install

screws

to

hold

pressure

solenoid

retainer to governor body.

(12) Engage wire connectors into pressure sensor

and solenoid (Fig. 83).

(13) Install transmission fluid pan and (new) filter.
(14) Lower vehicle and road test to verify repair.

VALVE BODY

The valve body can be removed for service without

having to remove the transmission assembly.

The valve body can be disassembled for cleaning

and inspection of the individual components. Refer to
Disassembly and Assembly section for proper proce-
dures.

The only replaceable valve body components are:
• Manual lever.

• Manual lever washer, seal, E-clip, and shaft

seal.

• Manual lever detent ball.

• Throttle lever.

• Fluid filter.

• Pressure adjusting screw bracket.

• Governor pressure solenoid.

• Governor pressure sensor (includes transmission

temperature thermistor).

• Converter clutch/overdrive solenoid assembly

and harness.

• Governor housing gasket.

• Solenoid case connector O-rings.
The remaining valve body components are serviced

only as part of a complete valve body assembly.

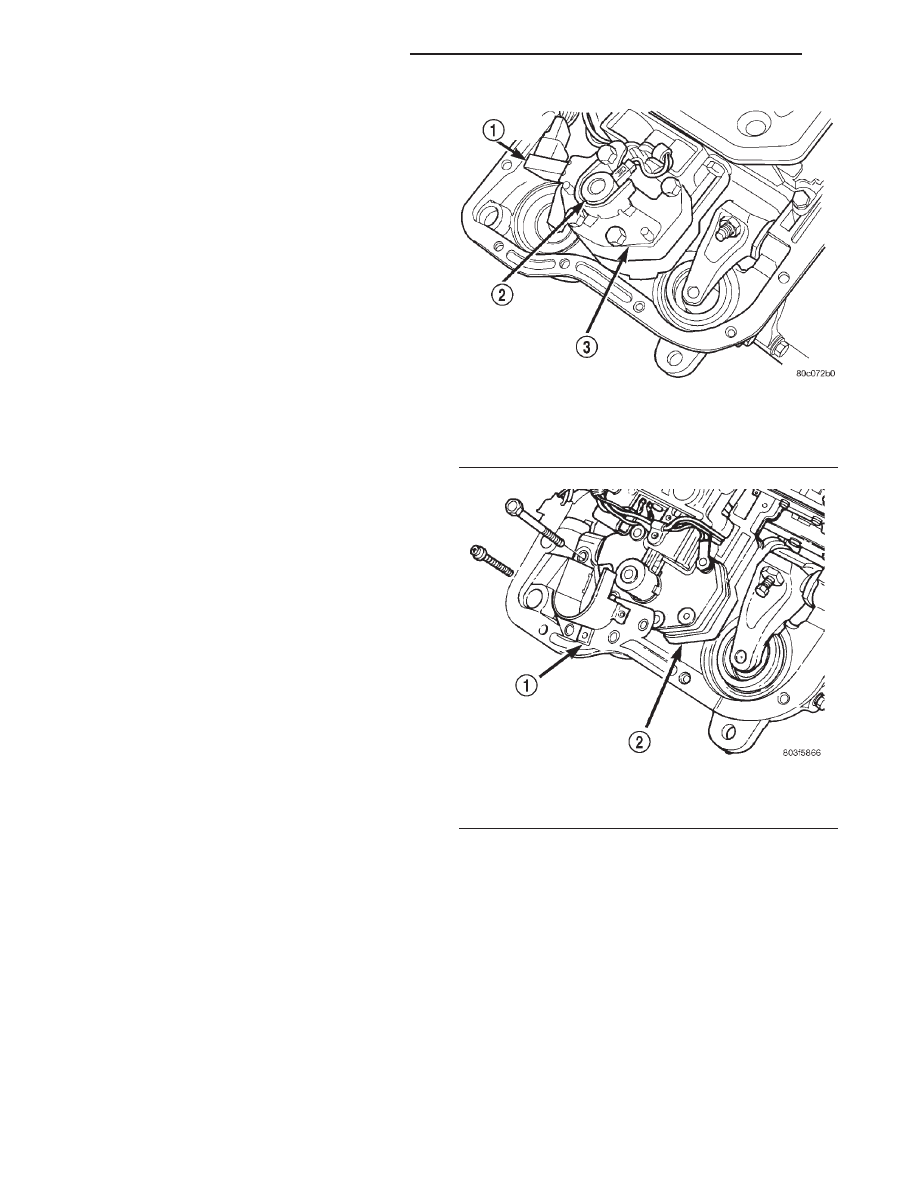

Fig. 83 Governor Solenoid And Pressure Sensor

1 – PRESSURE SENSOR
2 – PRESSURE SOLENOID
3 – GOVERNOR

Fig. 84 Pressure Solenoid Retainer

1 – PRESSURE SOLENOID RETAINER
2 – GOVERNOR

21 - 68

42/44RE AUTOMATIC TRANSMISSION

DN

REMOVAL AND INSTALLATION (Continued)

REMOVAL

(1) Shift transmission into NEUTRAL.
(2) Raise vehicle.
(3) Remove gearshift and throttle levers from shaft

of valve body manual lever.

(4) Disconnect wires at solenoid case connector

(Fig. 87).

(5) Position drain pan under transmission oil pan.
(6) Remove transmission oil pan and gasket.
(7) Remove fluid filter from valve body.
(8) Remove bolts attaching valve body to transmis-

sion case.

(9) Lower valve body enough to remove accumula-

tor piston and springs.

(10) Work manual lever shaft and electrical con-

nector out of transmission case.

(11) Lower valve body, rotate valve body away

from case, pull park rod out of sprag, and remove
valve body (Fig. 88).

INSTALLATION

(1) Check condition of O-ring seals on valve body

harness connector (Fig. 89). Replace seals on connec-
tor body if cut or worn.

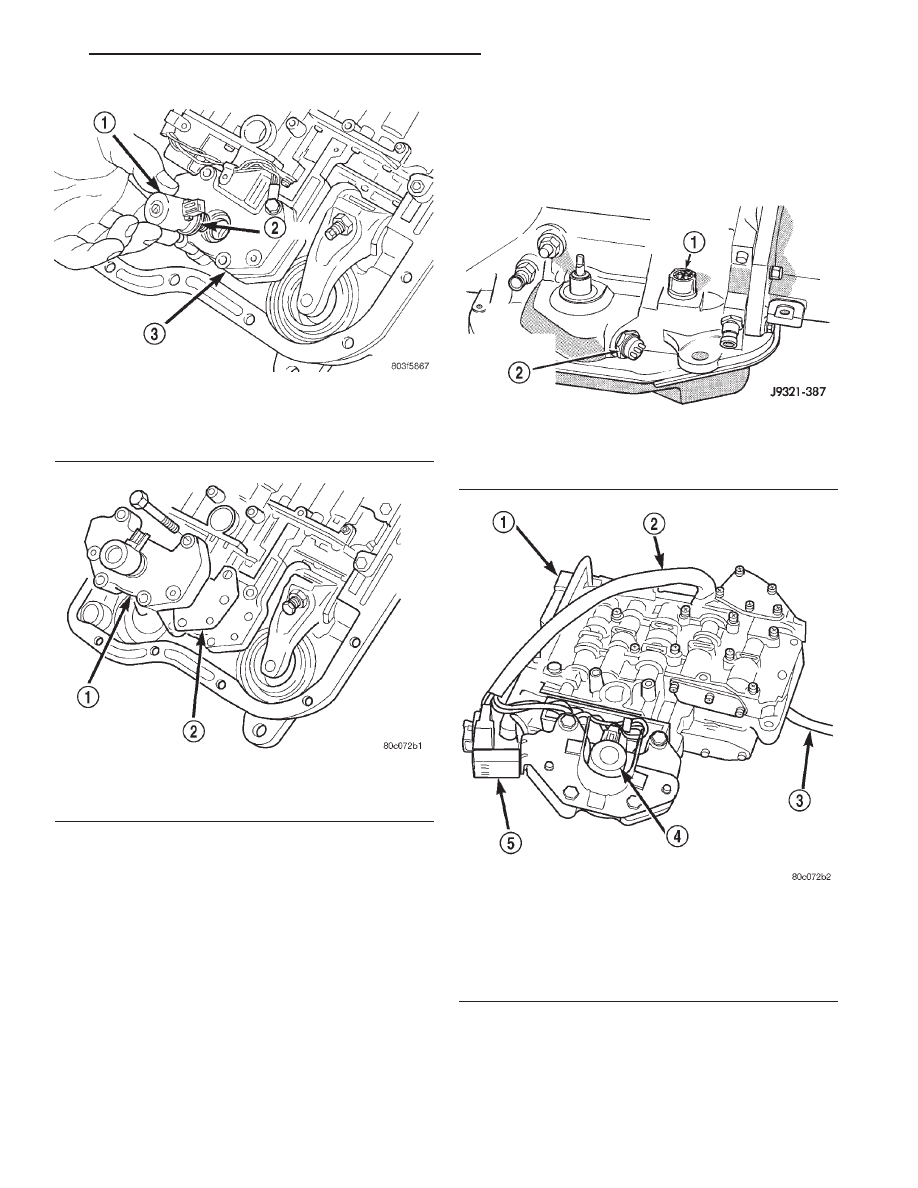

Fig. 85 Pressure Solenoid and O-ring

1 – PRESSURE SOLENOID
2 – O-RING
3 – GOVERNOR

Fig. 86 Governor Body and Gasket

1 – GOVERNOR BODY
2 – GASKET

Fig. 87 Transmission Case Connector

1 – SOLENOID CASE CONNECTOR
2 – PARK/NEUTRAL POSITION SWITCH CONNECTOR

TERMINAL

Fig. 88 Valve Body

1 – VALVE BODY
2 – WIRE HARNESS
3 – PARK ROD
4 – GOVERNOR PRESSURE SOLENOID
5 – GOVERNOR PRESSURE SENSOR

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 69

REMOVAL AND INSTALLATION (Continued)
