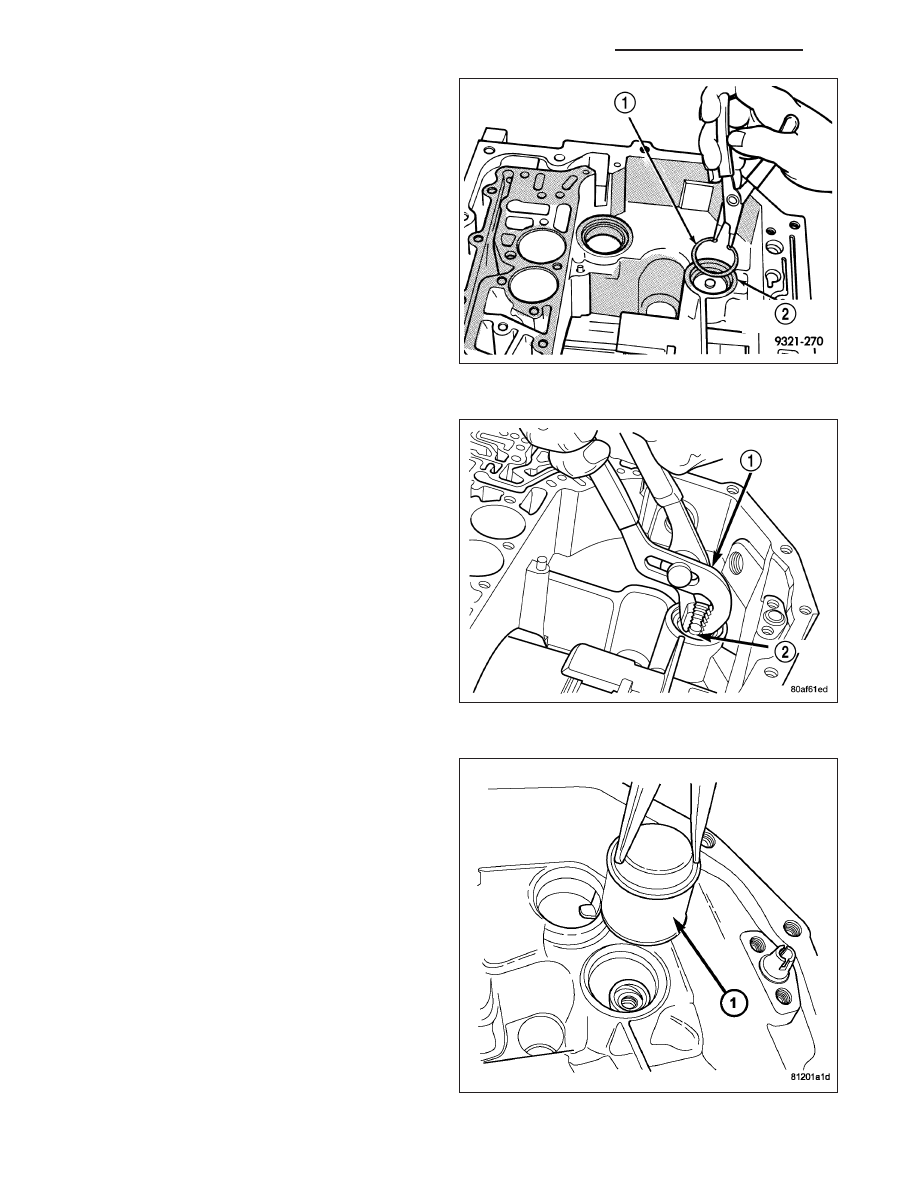

22. Remove the low/reverse accumulator snap ring

(1).

23. Remove the low/reverse accumulator plug (2).

24. Remove low/reverse accumulator piston (1) using

suitable pliers.

21 - 268

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

25. Remove piston (1) and springs (2).

26. Remove and discard the oil pump-to-case bolts

(1). The oil pump bolts are not to be reused.

27. Remove oil pump using C-3752 Pullers (2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 269

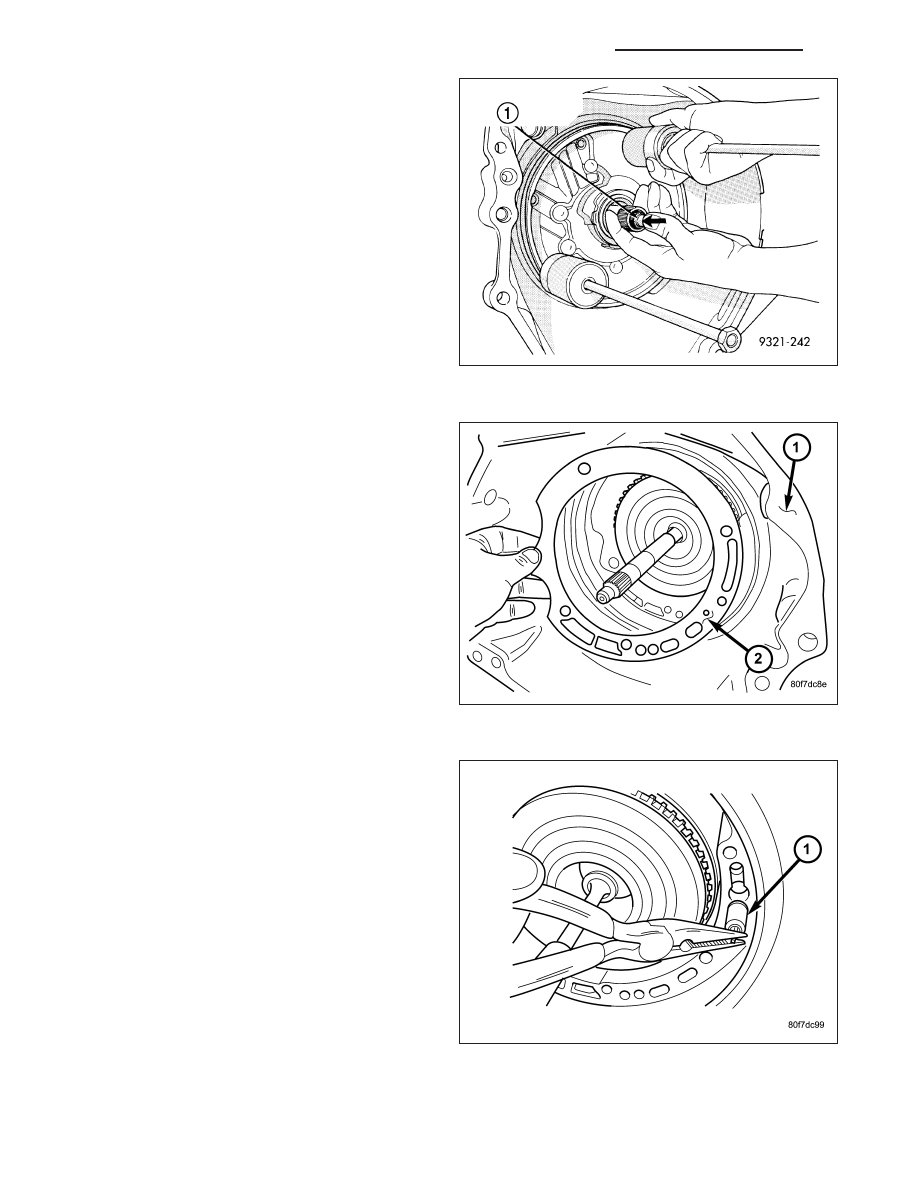

28. Remove oil pump while pushing in on input shaft

(1).

29. Remove oil pump gasket (2).

CAUTION: By-pass valve must be replaced if
transmission failure occurs.

30. Remove the cooler by-pass valve (1).

21 - 270

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

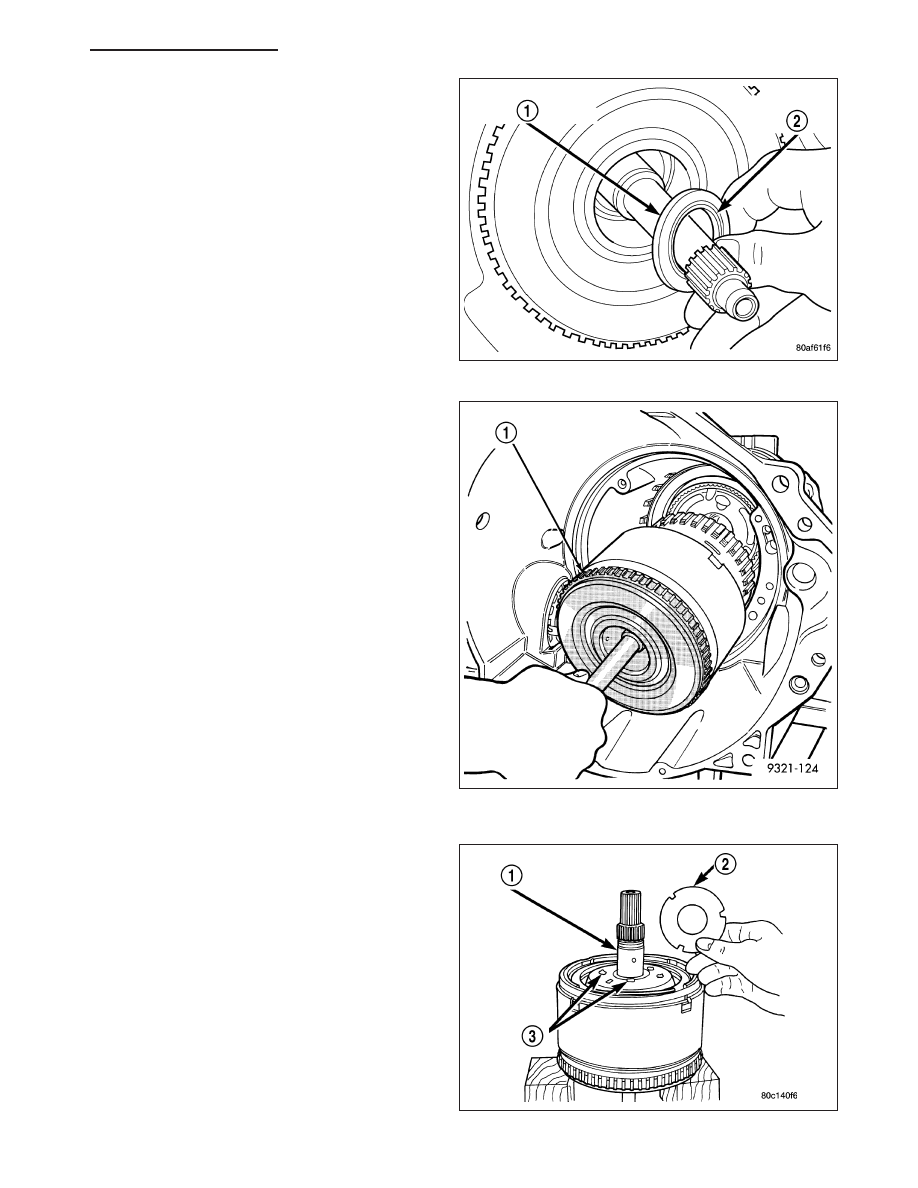

31. Remove the #1 caged needle bearing (1).

32. Remove the input clutch assembly (1).

33. Remove the #4 thrust plate (2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 271
