DISASSEMBLY

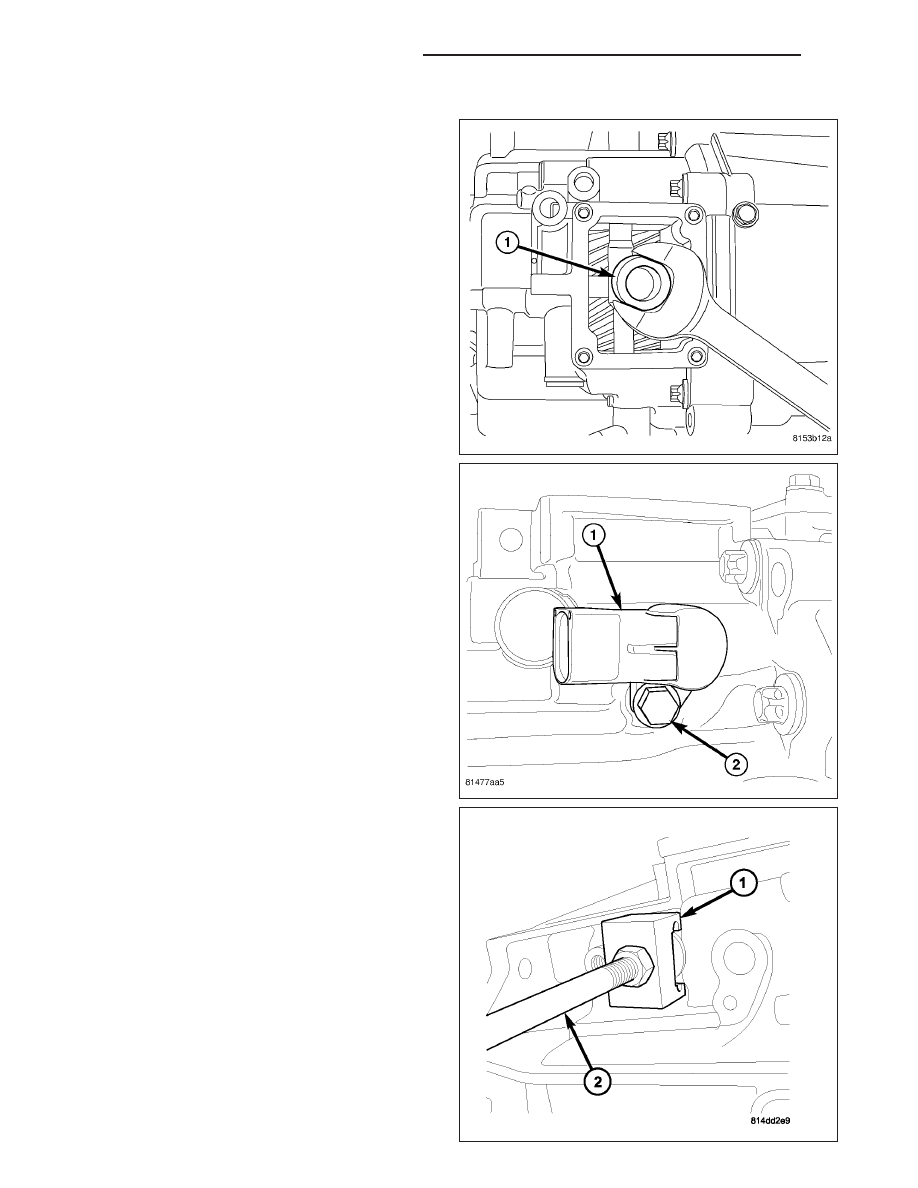

1. Remove shifter socket (1) from main shift rail.

2. Remove back up lamp switch (1) bolt (2) and

remove switch.

3. Remove large detent plug, next to back up lamp

switch opening with Remover 9583 (1) and Slide
Hammer C-3752 (2).

21 - 4

MANUAL TRANSMISSION-GETRAG 238

ND

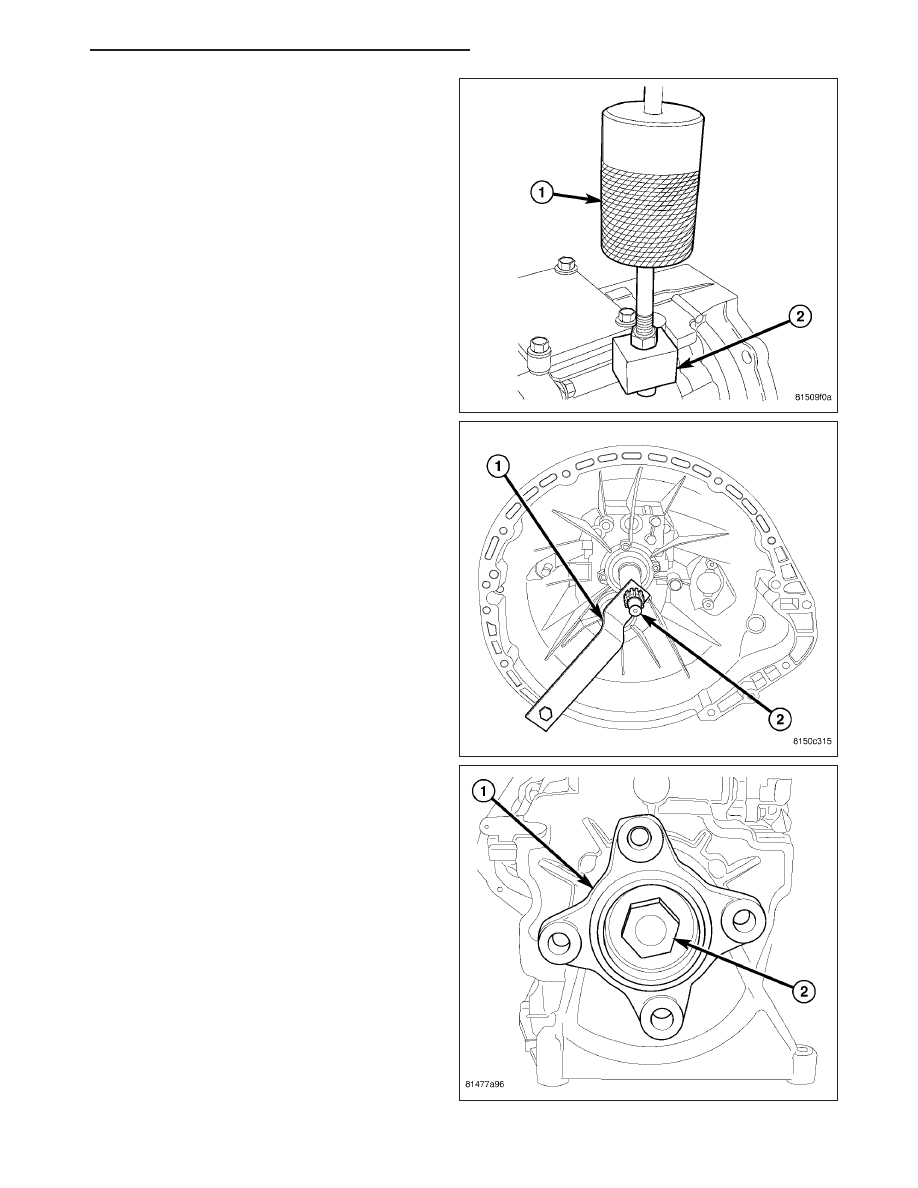

4. Remove two small detent plugs on top of rear

housing with Remover 8870 (2) and Slide Hammer
C-3752 (1).

5. Install Wrench 9586 (1) on input shaft (2).

6. Remove output flange (1) nut (2) on 4x2 transmis-

sion.

ND

MANUAL TRANSMISSION-GETRAG 238

21 - 5

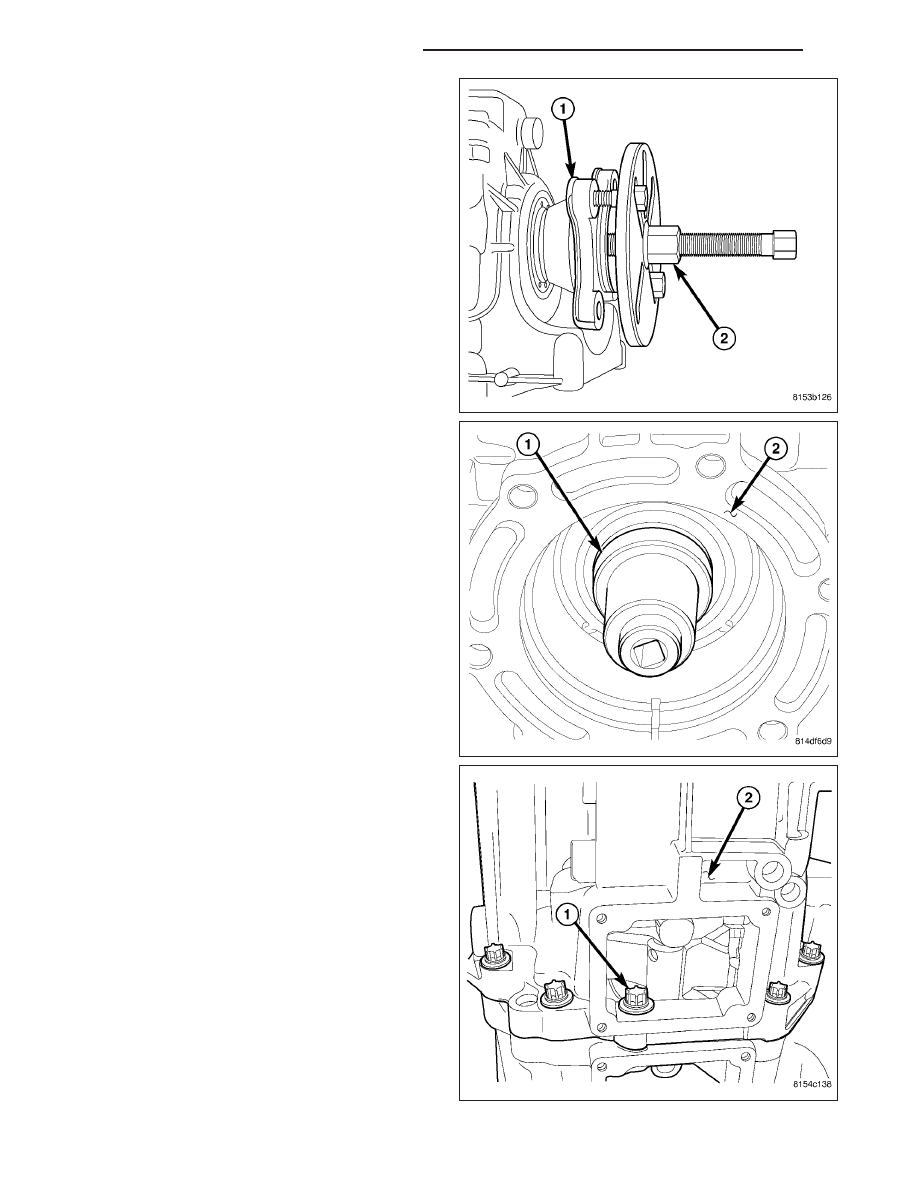

7. Remove output flange (1) on 4x2 transmission with

Puller 8992 (2) and Button 9618-2.

8. Remove output shaft nut with Socket 9584 (1) on

4x4 transmission (2).

9. Remove Wrench 9586 from input shaft.

If necessary, remove the cover plate to access the
one rear housing (2) bolt (1) located in the opening.

10. Place transmission on front housing and remove

rear housing (2) bolts (1).

21 - 6

MANUAL TRANSMISSION-GETRAG 238

ND

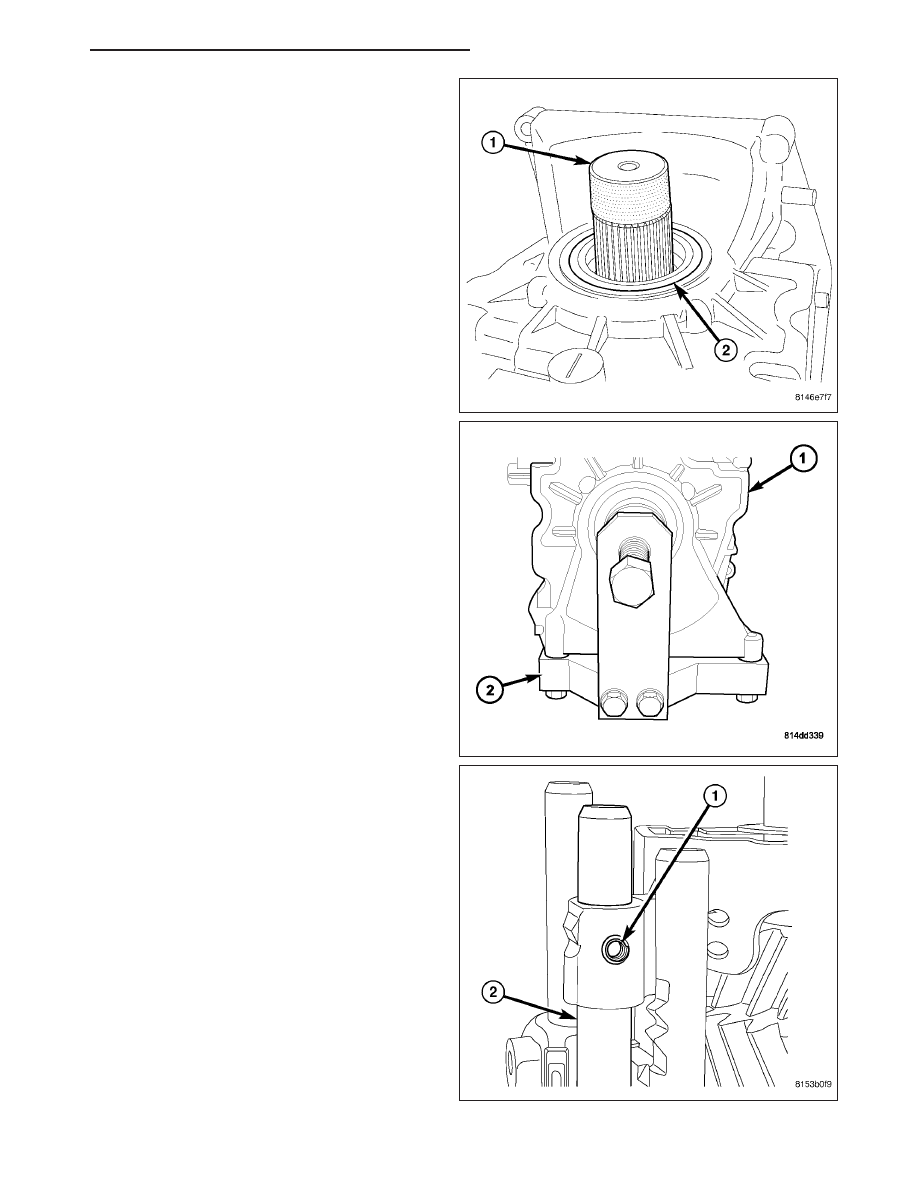

11. Install Button 9618-2 (1) into output shaft (2).

12. Separate rear housing (1) from mainshaft with

Puller 9621(2). Bolt puller to the bottom of the
rear housing, then turn puller bolt to push main-
shaft out of the housing.

13. Remove reverse shift fork roll pin (1) from reverse

shift rail (2).

ND

MANUAL TRANSMISSION-GETRAG 238

21 - 7
