Dodge Dakota (ND). Manual - part 900

SPECIFICATIONS

TORQUE CHART

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Power Steering Pump

Pump Mounting Bolts

28

21

—

Power Steering Pump

Pressure Line

31

23

—

Power Steering Pressure

line to Gear

31

23

—

Power Steering Return

line to Gear

37

27

—

FLUID

DESCRIPTION

The recommended fluid for the power steering system is Mopar

T

ATF +4.

Mopar

T

ATF+4, when new is red in color. The ATF+4 is dyed red so it can be identified from other fluids used in the

vehicle such as engine oil or antifreeze. The red color is not permanent and is not an indicator of fluid condition, As
the vehicle is driven, the ATF+4 will begin to look darker in color and may eventually become brown. THIS IS NOR-
MAL. ATF+4 also has a unique odor that may change with age. Consequently, odor and color cannot be used to
indicate the fluid condition or the need for a fluid change.

STANDARD PROCEDURE

POWER STEERING FLUID LEVEL CHECKING

WARNING: FLUID LEVEL SHOULD BE CHECKED WITH THE ENGINE OFF TO PREVENT PERSONAL INJURY
FROM MOVING PARTS.

CAUTION: MOPAR

T

ATF+4 is to be used in the power steering system. No other power steering or auto-

matic transmission fluid is to be used in the system. Damage may result to the power steering pump and
system if any other fluid is used, and do not overfill.

The power steering fluid level can be viewed on the dipstick attached to the filler cap. There are two ranges listed
on the dipstick, ADD line and FULL line. Before opening power steering system, wipe the reservoir filler cap free of
dirt and debris. Remove the cap and check the fluid level on its dipstick. When the fluid is at normal ambient tem-
perature, approximately 21°C to 27°C (70°F to 80°F), the fluid level should read between the minimum and maxi-
mum area of the cold range. When the fluid is hot, fluid level is allowed to read up to the highest end of the HOT
range. Only add fluid when the vehicle is cold. Fluid may read low on the dipstick at extremely low temperatures.

Use only Mopar

T

ATF+4 Do not overfill the power steering system.

19 - 40

PUMP

ND

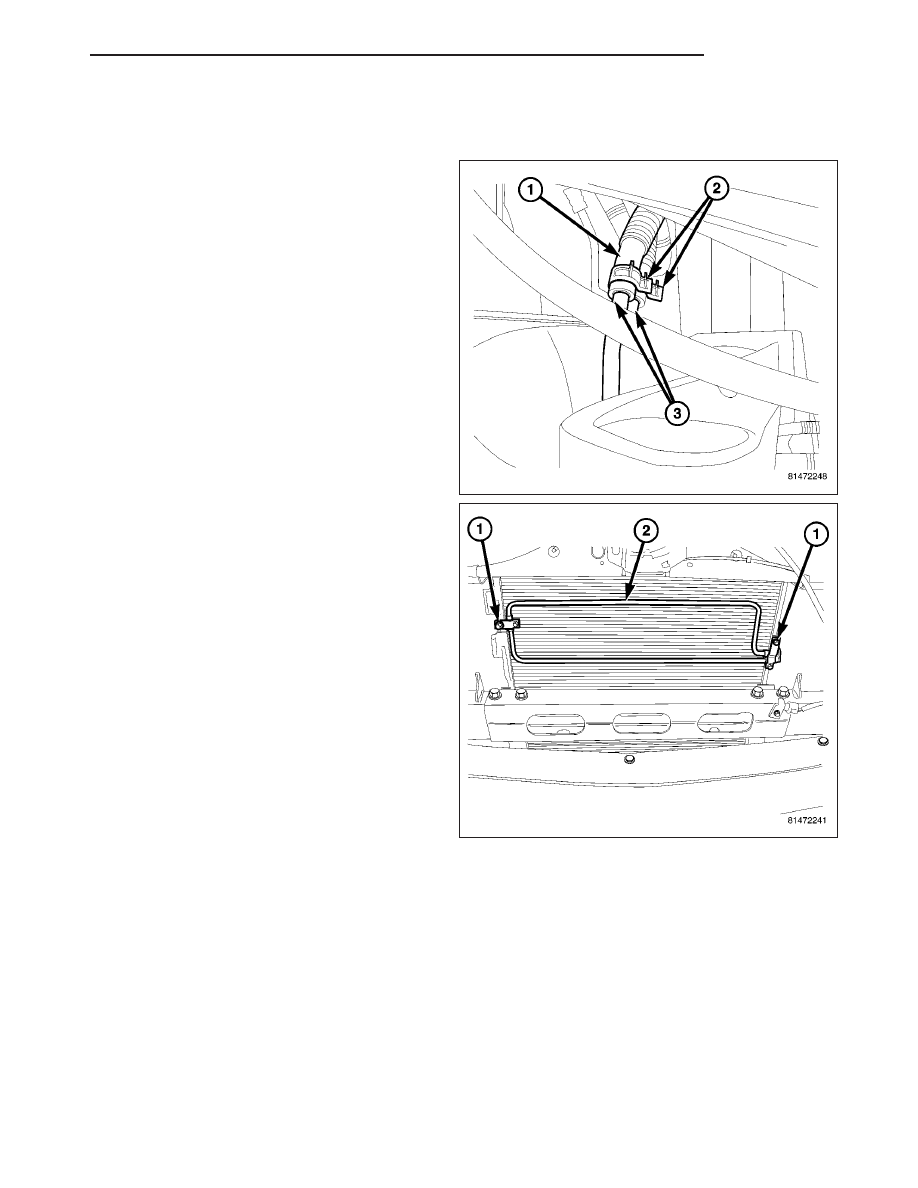

FLUID COOLER

REMOVAL

1. Siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the hose clamps (2).

4. Disconnect the hoses (1) at the cooler.

5. Remove the cooler mounting bolts (1).

6. Remove the cooler (2).

ND

PUMP

19 - 41

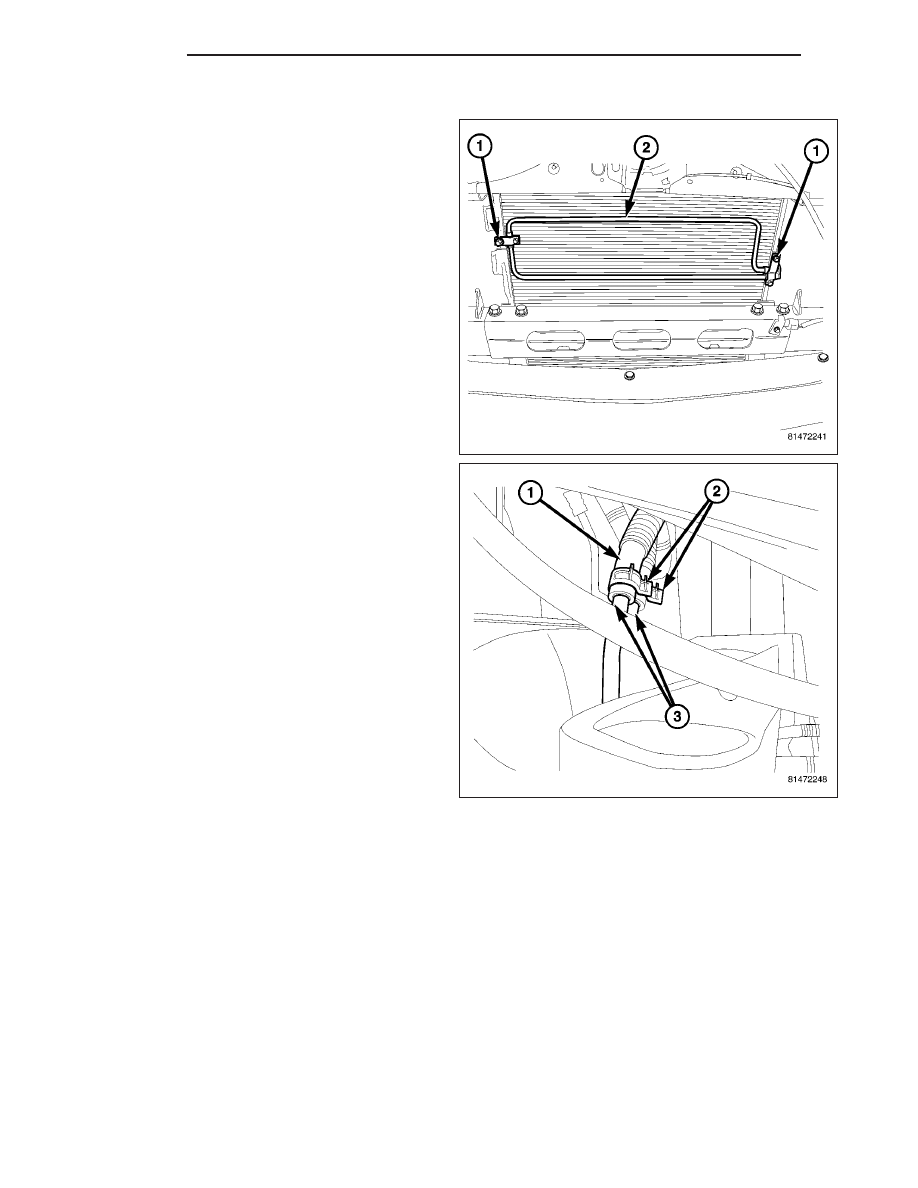

INSTALLATION

1. Install the cooler (2) to the vehicle.

2. Install the cooler mounting nut (1).

3. Reconnect the hoses (1) at the cooler (3).

4. Reconnect the hose clamps (2).

5. Remove the support and lower the vehicle.

6. Refill the power steering system, (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

19 - 42

PUMP

ND

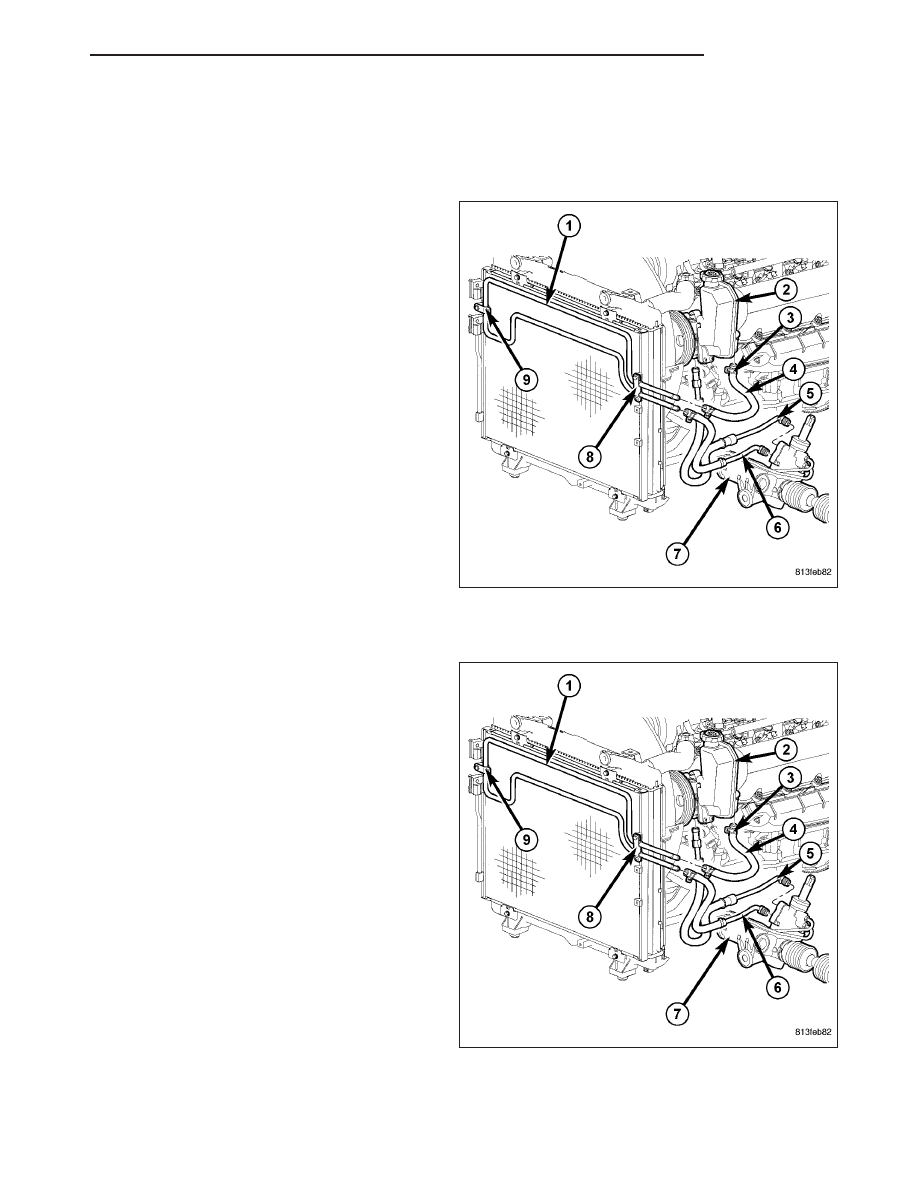

HOSES

REMOVAL

RETURN HOSE - GEAR TO COOLER

1. Siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the return hose (6) at the gear (7).

4. Disconnect the return hose (6) at the cooler (1).

5. Remove the return hose from the vehicle.

RETRUN HOSE - COOLER TO RESERVOIR

1. Siphon the power steering system.

2. Disconnect the return hose (4) at the reservoir (2).

3. Disconnect the return hose (4) at the cooler (1).

4. Remove the return hose from the vehicle.

ND

PUMP

19 - 43
