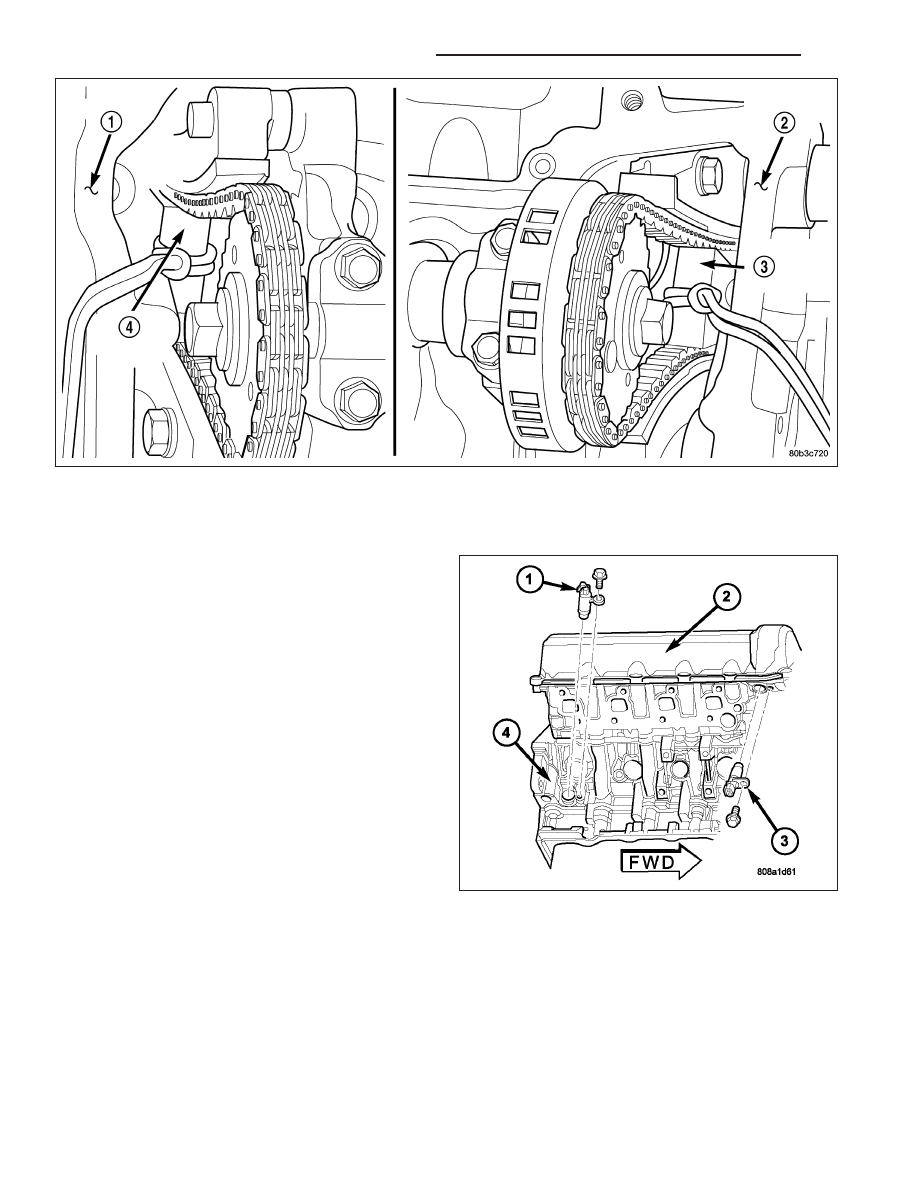

5. Position Special Tool 8350 timing chain wedge between the timing chain strands. Tap the tool to securely wedge

the timing chain against the tensioner arm and guide.

6. Remove the camshaft position sensor.

NOTE: When gripping the camshaft, place the pliers on the tube portion of the camshaft only. Do not grip
the lobes or the sprocket areas.

9 - 938

ENGINE - 4.7L SERVICE INFORMATION

ND

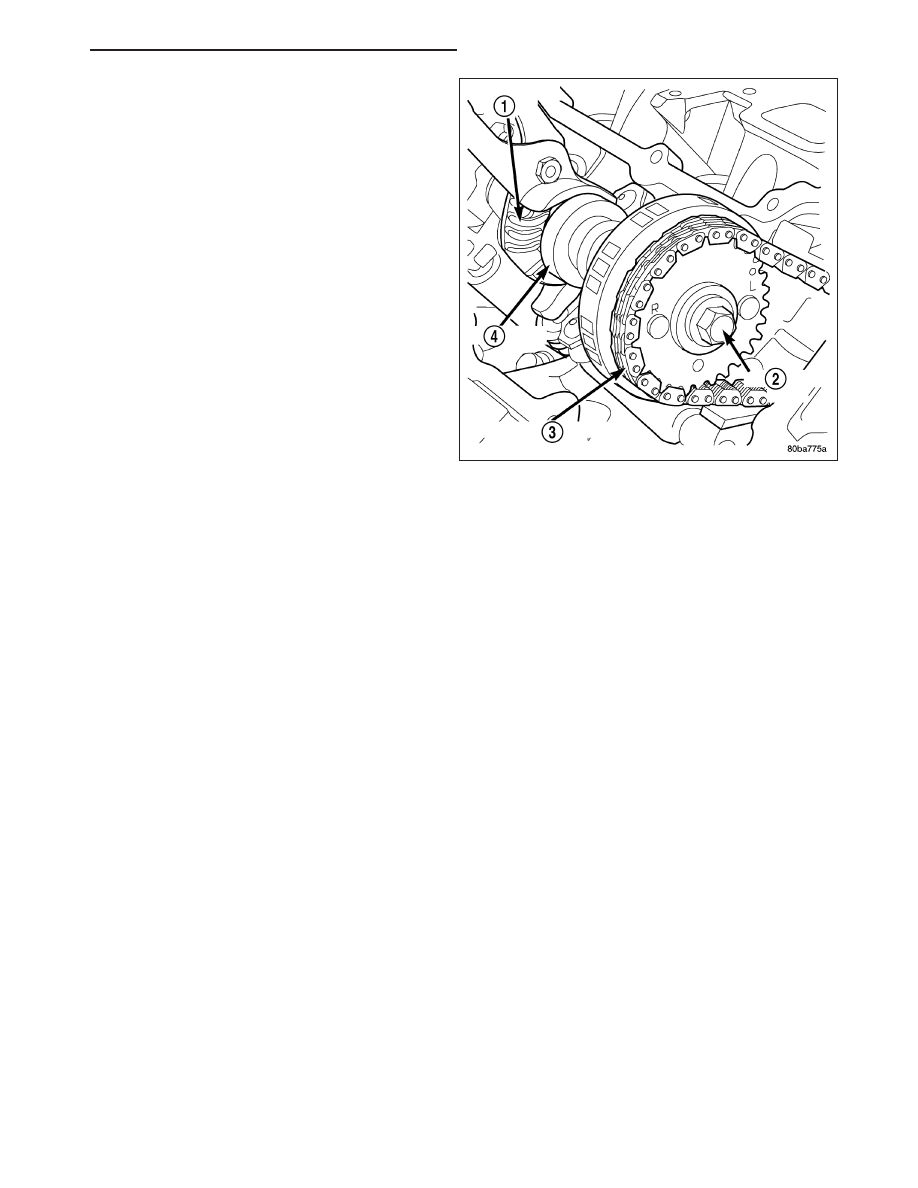

7. Hold the camshaft with adjustable pliers while

removing the camshaft sprocket bolt and sprocket.

8. Using the pliers, gently allow the camshaft to rotate

45° counter-clockwise until the camshaft is in the
neutral position (no valve load).

9. Starting at the outside working inward, loosen the camshaft bearing cap retaining bolts 1/2 turn at a time. Repeat

until all load is off the bearing caps.

CAUTION: DO NOT STAMP OR STRIKE THE CAMSHAFT BEARING CAPS. SEVERE DAMAGE WILL OCCUR
TO THE BEARING CAPS.

NOTE: When the camshaft is removed the rocker arms may slide downward, mark the rocker arms before
removing camshaft.

10. Remove the camshaft bearing caps and the camshaft.

INSTALLATION

1. Lubricate camshaft journals with clean engine oil.

NOTE: Position the right side camshaft so that the camshaft sprocket dowel is near the 10 o’clock position,
This will place the camshaft at the neutral position easing the installation of the camshaft bearing caps.

2. Position the camshaft into the cylinder head.

ND

ENGINE - 4.7L SERVICE INFORMATION

9 - 939

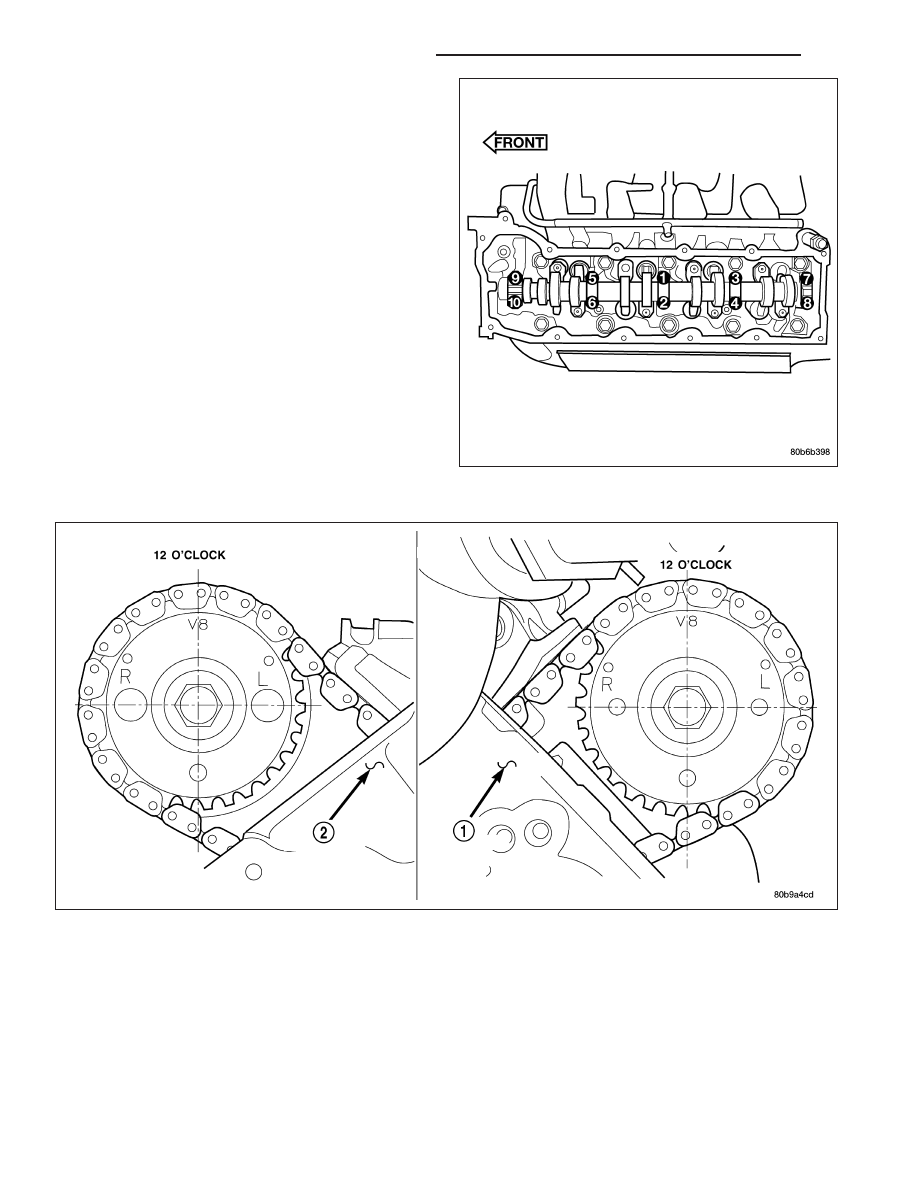

3. Install the camshaft bearing caps, hand tighten the

retaining bolts.

4. Working in 1/2 turn increments, tighten the bearing

cap retaining bolts starting with the middle cap
working outward.

5. Torque the camshaft bearing cap retaining bolts to

11 N·m (100 in. lbs.).

6. Position the camshaft drive gear into the timing chain aligning the V8 mark between the two marked chain links

(Two links marked during removal).

NOTE: When gripping the camshaft, place the pliers on the tube portion of the camshaft only. Do not grip
the lobes or the sprocket areas.

9 - 940

ENGINE - 4.7L SERVICE INFORMATION

ND

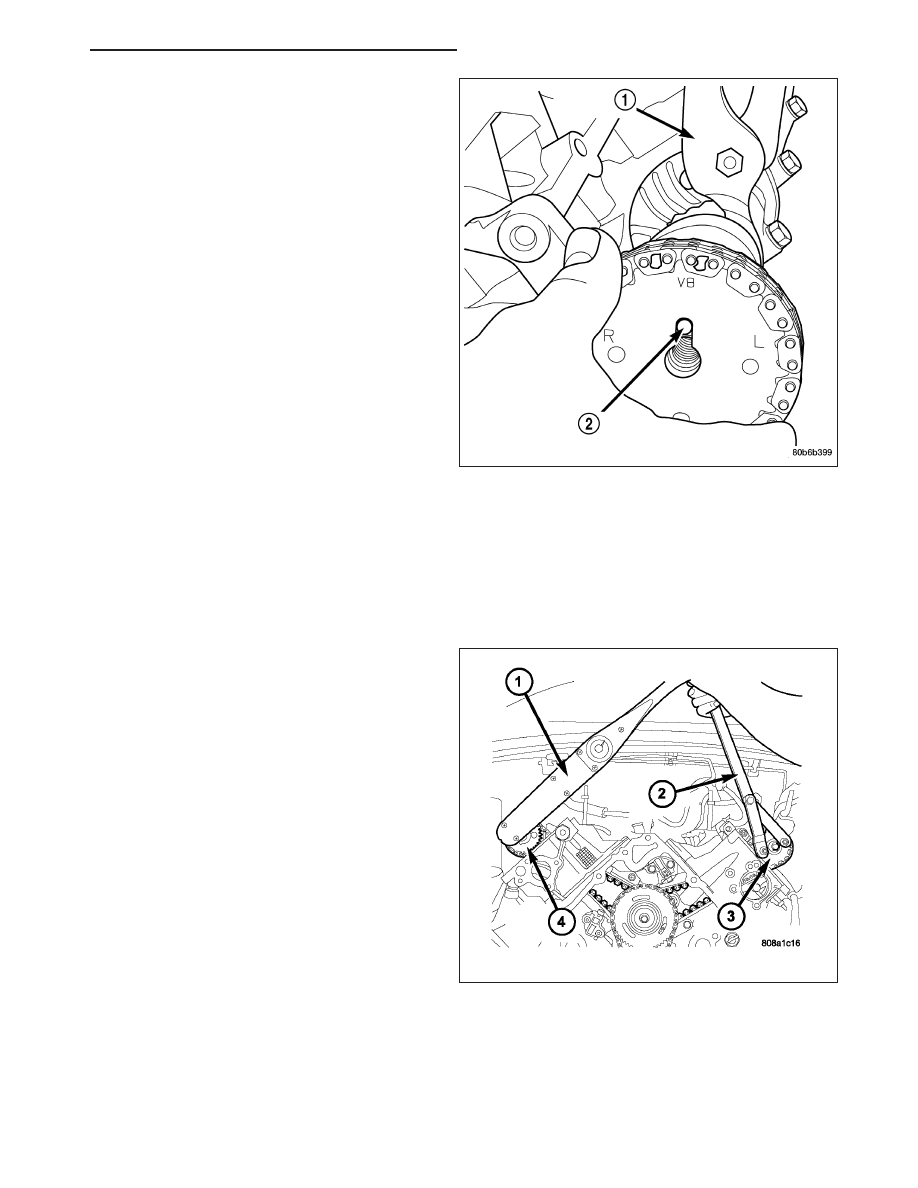

7. Using the adjustable pliers, rotate the camshaft

until the camshaft sprocket dowel is aligned with
the slot in the camshaft sprocket. Install the
sprocket onto the camshaft.

CAUTION: Remove excess oil from camshaft sprocket bolt. Failure to do so can cause bolt over-torque
resulting in bolt failure.

8. Remove excess oil from camshaft sprocket bolt, then install the camshaft sprocket retaining bolt and hand

tighten.

9. Remove timing chain wedge special tool 8350.

10. Using Special Tool 6958 spanner wrench with

adapter pins 8346 , torque the camshaft sprocket
retaining bolt to 122 N·m (90 ft. lbs.).

11. Install the camshaft position sensor.

12. Install the cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

INSTALLATION).
