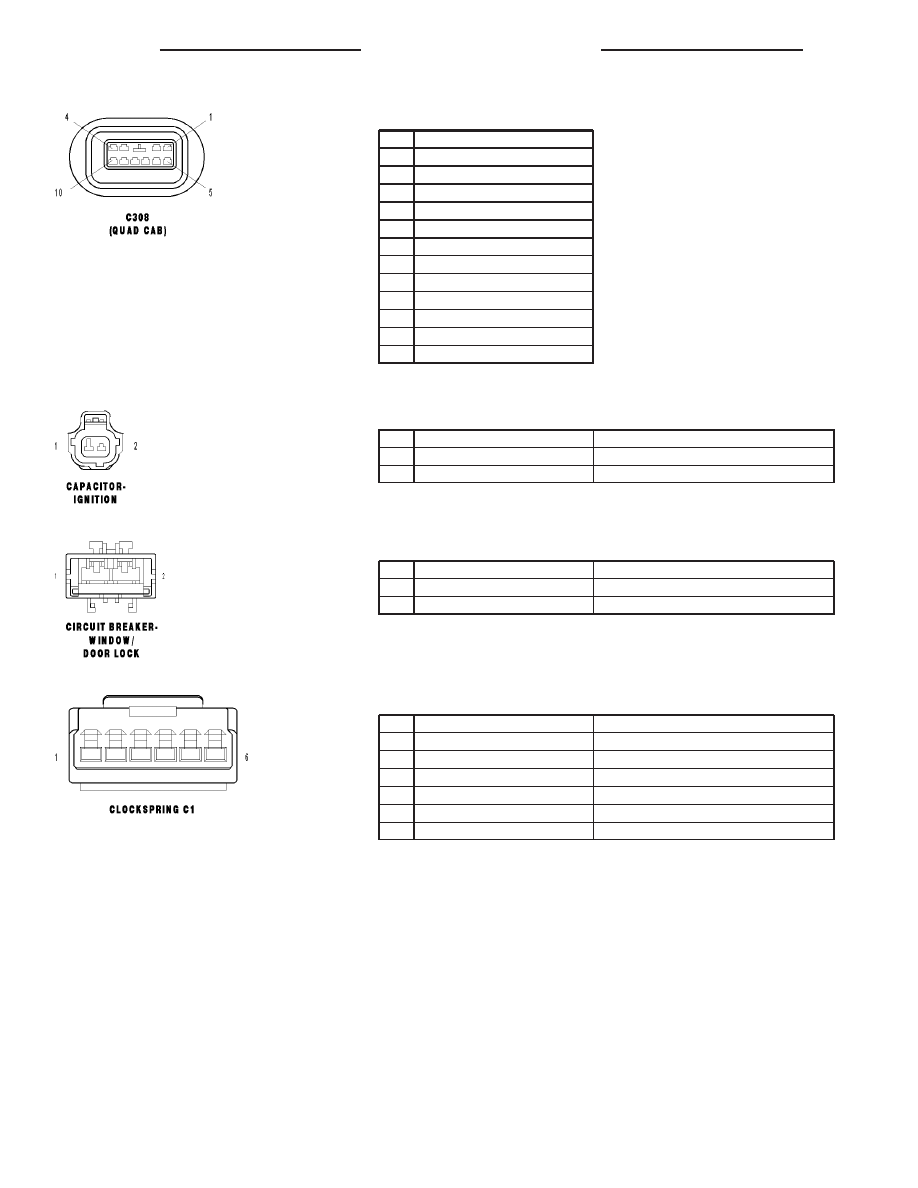

C308 (QUAD CAB) - (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

X51 18DG/DB (BASE AUDIO)

1

X205 18GY/LG (PREMIUM AUDIO)

2

X57 18DG/OR (BASE AUDIO)

2

X295 18GY/DG (PREMIUM AUDIO)

3

Z941 20BK

4

P5 18TN/OR

5

G77 20VT/GY

6

Q611 14OR/RD (EXCEPT BASE)

7

P393 18LG

8

Q15 14OR/LB (PWR CONV.)

9

Q411 14OR/BK (PWR CONV.)

10

Z917 20BK (BASE)

CAPACITOR-IGNITION - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A955 16RD

ASD RELAY OUTPUT

2

-

-

CIRCUIT BREAKER-WINDOW/DOOR LOCK - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F984 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

CLOCKSPRING C1 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT (REMOTE AUDIO)

RADIO CONTROL MUX

2

G902 20VT/OR (REMOTE AUDIO)

SWITCH MUX RETURN

3

-

-

4

V37 20VT

S/C SWITCH NO. 1 SIGNAL

5

K900 20DB/DG

SENSOR GROUND

6

X3 20DG/VT

HORN SWITCH SENSE

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

ND

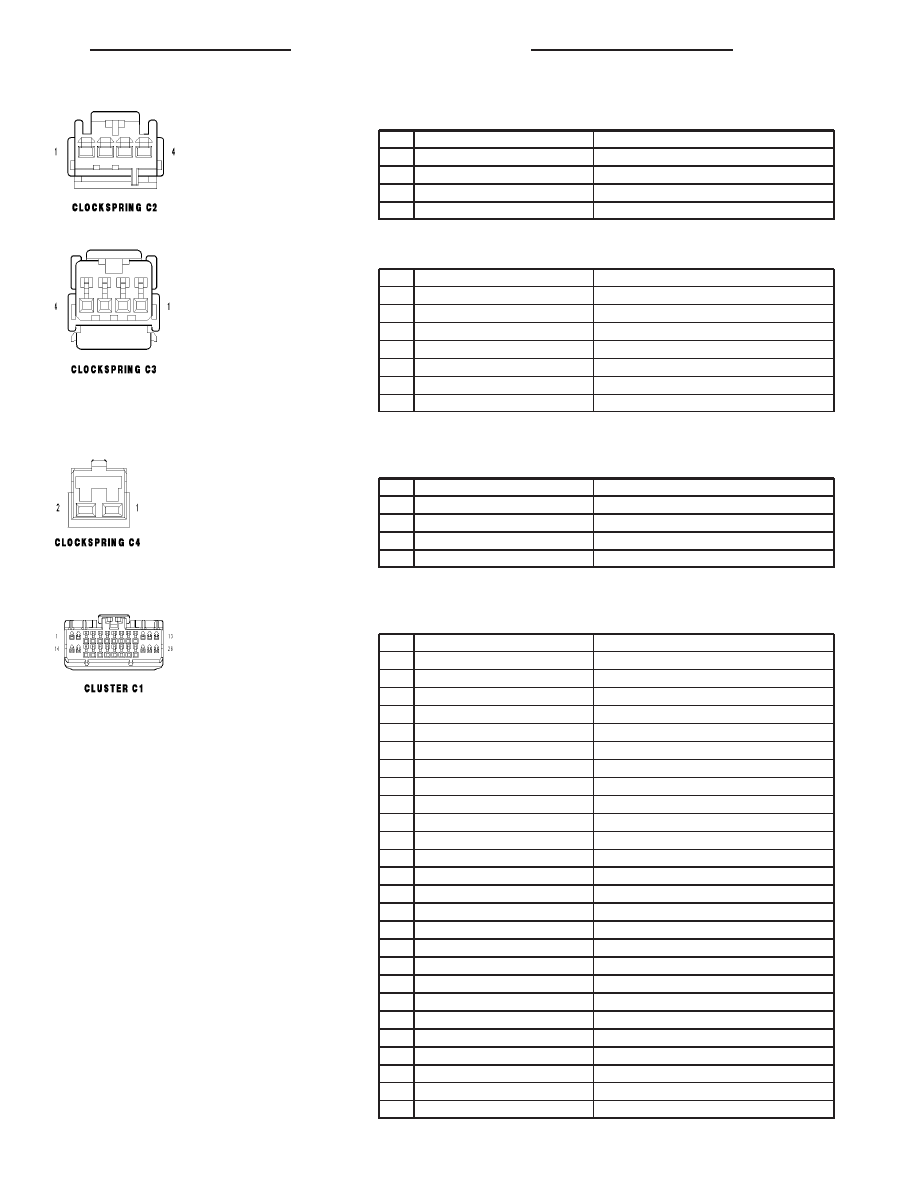

CLOCKSPRING C2 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

CLOCKSPRING C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

K900 22DB/DG

SENSOR GROUND

2

K900 22DB/DG

SENSOR GROUND

3

V37 22VT

S/C SWITCH NO. 1 SIGNAL

3

V37 22VT

S/C SWITCH NO. 1 SIGNAL

4

V38 22VT/OR

NOT USED

4

V38 22VT/OR

NOT USED

CLOCKSPRING C4 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G902 22VT/BR

SWITCH MUX RETURN

1

G902 22VT/BR

SWITCH MUX RETURN

2

X20 22GY/WT

RADIO CONTROL MUX

2

X20 22GY/WT

RADIO CONTROL MUX

CLUSTER C1 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

P392 18LG/DB (EXCEPT BASE)

DOOR LOCK DRIVER RIGHT DOORS

3

B25 20DG/WT

PARK BRAKE SWITCH SENSE

4

L914 20WT

FOG LAMP INDICATOR DRIVER

5

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

6

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

7

X20 20GY/WT (REMOTE AUDIO)

RADIO CONTROL MUX

8

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

9

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

10

X3 20DG/VT

HORN SWITCH SENSE

11

P5 18TN/OR (EXCEPT BASE)

DOOR UNLOCK DRIVER LEFT REAR

12

P1 18TN/LG (EXCEPT BASE)

DOOR UNLOCK DRIVER LEFT FRONT

13

A924 16RD

FUSED B(+)

14

-

-

15

P393 18LG (EXCEPT BASE)

DOOR LOCK DRIVER LEFT DOORS

16

W52 20BR/YL

FRONT WIPER SWITCH MUX

17

F961 18PK/LB

IGNITION SWITCH OUTPUT (START)

18

G39 20VT/LB (HIGHLINE)

SUN SENSOR SIGNAL

19

-

-

20

-

-

21

K77 20BR/WT (4X4)

5 VOLT SELECTOR SWITCH SUPPLY

22

-

-

23

-

-

24

B30 20DG/OR

BTSI SOLENOID CONTROL

25

G778 18VT/BK (EXCEPT BASE)

DOOR UNLOCK DRIVER RIGHT DOORS

26

A924 16RD

FUSED B(+)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

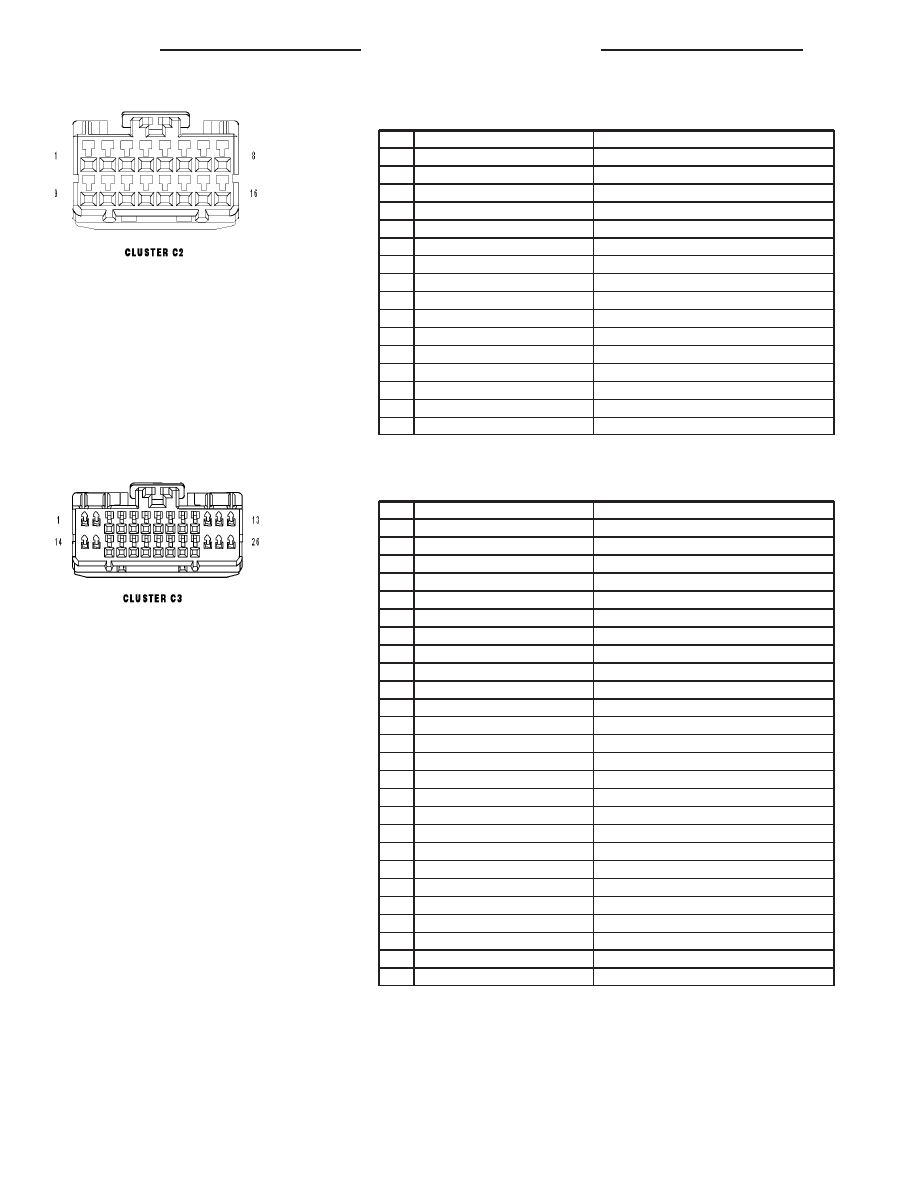

CLUSTER C2 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

2

G160 20VT/LG (EXCEPT BASE)

PASSENGER DOOR LOCK SWITCH MUX

3

G161 20VT/DG (EXCEPT BASE)

DRIVER DOOR LOCK SWITCH MUX

4

E2 20OR/BR

INDICATOR DIMMER SIGNAL

5

L307 20PK/RD

HEADLAMP SWITCH MUX

6

N5 20DB/WT

FUEL LEVEL SENSOR RETURN

7

-

-

8

L12 20WT/OR

TURN SIGNAL INPUT MUX

9

G939 20VT/DB (HIGHLINE)

SUN SENSOR RETURN

10

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

11

G902 20VT/OR

SWITCH MUX RETURN

12

K977 20BR/WT (4WD)

MODE SELECT

13

D54 20WT

CAN B BUS(-)

14

D55 20WT/OR

CAN B BUS(+)

15

-

-

16

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

CLUSTER C3 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

M28 20YL/TN

GLOVE BOX LAMP DRIVER

2

L14 20WT/BK

CARGO LAMP DRIVER

3

-

-

4

-

-

5

-

-

6

E12 20OR/GY

PANEL LAMPS DRIVER

7

-

-

8

E11 20OR/DB (4WD)

PANEL LAMPS DRIVER

9

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

10

E33 20OR

PANEL LAMPS DRIVER

11

M22 20YL/OR

COURTESY LAMPS DRIVER

12

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

13

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

14

A117 18RD/DG

FUSED B(+) (I.O.D.)

15

A117 18RD/DG

FUSED B(+) (I.O.D.)

16

G95 20VT/BR (4WD)

4WD NEUTRAL INDICATOR

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

23

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

24

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

25

A920 18RD/BK

FUSED B(+)

26

Z948 18BK

GROUND

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

ND

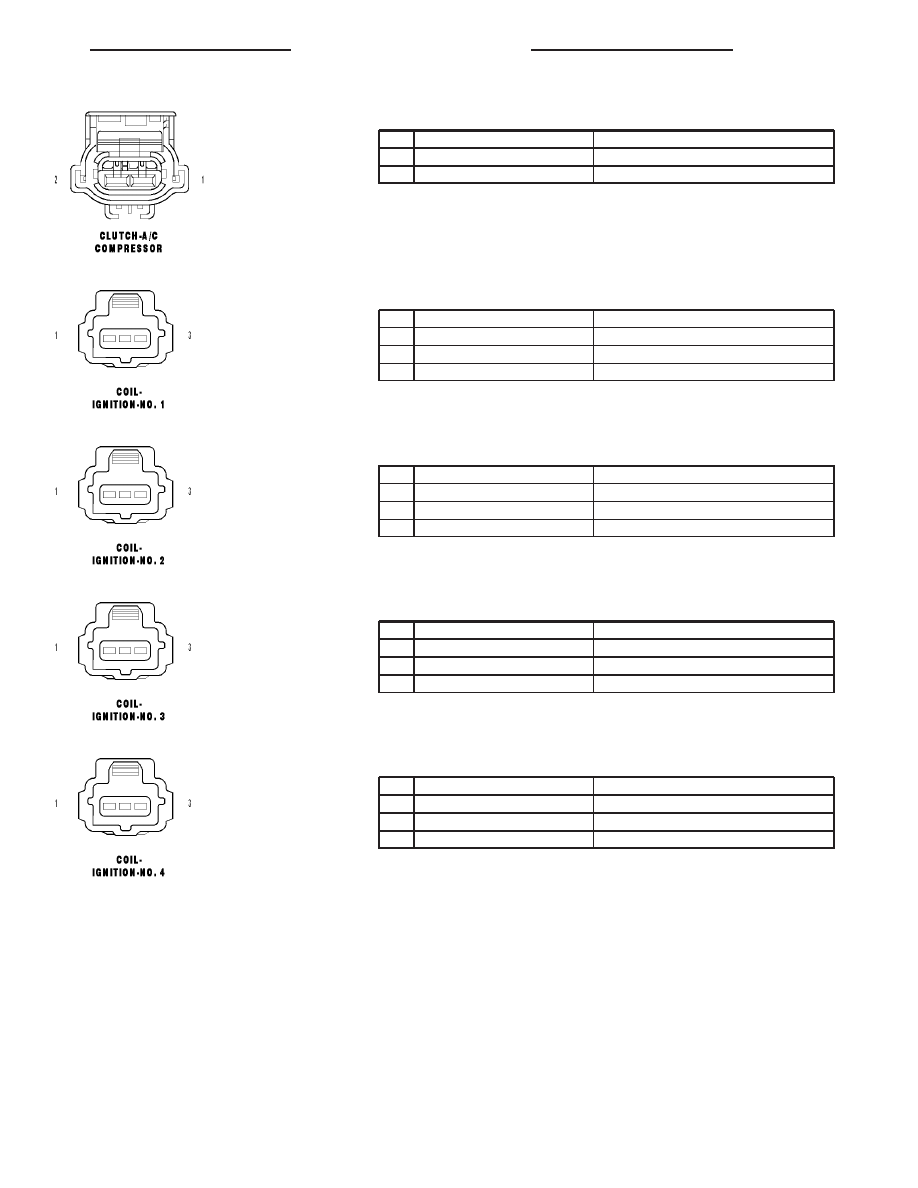

CLUTCH-A/C COMPRESSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL

A/C CLUTCH RELAY OUTPUT

2

Z153 20BK/GY

GROUND

COIL-IGNITION-NO. 1 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DB/DG

COIL CONTROL NO. 1

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 2 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 3 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18DB/OR

COIL CONTROL NO. 3

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 4 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 18DB

COIL CONTROL NO. 4

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31
