Dodge Dakota (ND). Manual - part 438

B220F-OCCUPANT RESTRAINT CONTROLLER CONTROL DRIVER 1

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The module’s on board diagnostics continuously performs internal circuit tests.

•

Set Condition:
This DTC will set if the module identifies an out of range internal circuit.

Possible Causes

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

REPLACE OCCUPANT RESTRAINT CONTROLLER

Turn the ignition on.

With the scan tool, erase and read ORC DTCs.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller is dropped at any time, it must be replaced. Failure to take
proper precautions can result in accidental airbag deployment and personal injury or death.

When this code is set, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with the Service Information.

Perform the ORC VERIFICATION TEST-VER. 1

8O - 348

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B2210-OCCUPANT RESTRAINT CONTROLLER CONTROL DRIVER 2

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The module’s on board diagnostics continuously performs internal circuit tests.

•

Set Condition:
This DTC will set if the module identifies an out of range internal circuit.

Possible Causes

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

REPLACE OCCUPANT RESTRAINT CONTROLLER

Turn the ignition on.

With the scan tool, erase and read ORC DTCs.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller is dropped at any time, it must be replaced. Failure to take
proper precautions can result in accidental airbag deployment and personal injury or death.

When this code is set, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with the Service Information.

Perform the ORC VERIFICATION TEST-VER. 1

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 349

B2212-OCCUPANT CLASSIFICATION MODULE INTERNAL

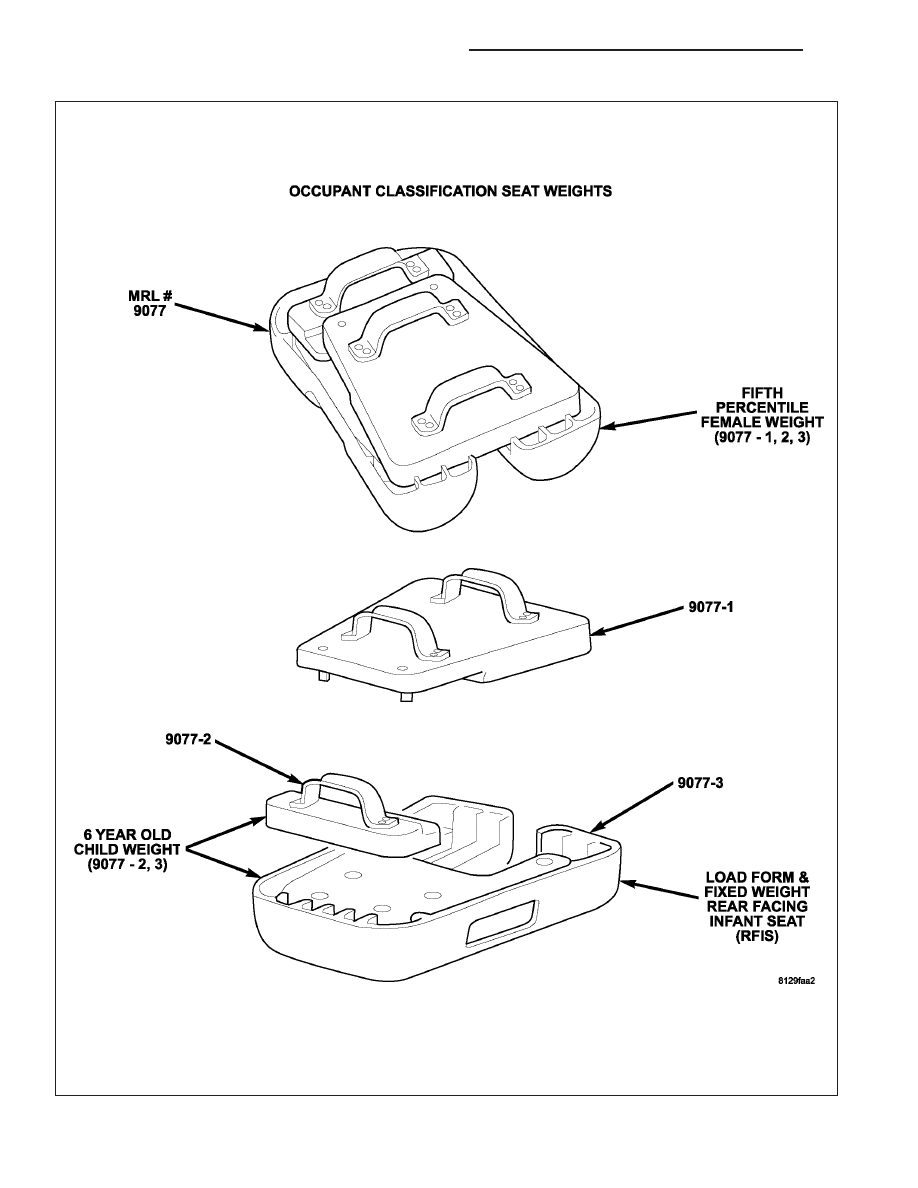

OCS SEAT WEIGHTS MRL #9077

8O - 350

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B2212-OCCUPANT CLASSIFICATION MODULE INTERNAL (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the IGN status is RUN or SNA, while the CAN bus system voltage is between 10 and 16 volts, and
during the OCS Verification Test.

•

Set Condition:
This DTC will set if the module detects an internal failure.

Possible Causes

OCCUPANT CLASSIFICATION MODULE

Diagnostic Test

1.

PERFORM THE OCCUPANT CLASSIFICATION MODULE VERIFICATION TEST

NOTE: Ensure that the passenger seat is empty.

NOTE: Ensure that all seat and strain gauge sensor bolts are properly torqued.
With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and turn ignition on.

With the scan tool, read OCM DTCs.

Did the DTC: B2212-OCCUPANT CLASSIFICATION MODULE INTERNAL reset?

Yes

>> Go To 2

No

>> Perform the OCS VERIFICATION TEST-VER 1.

2.

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

Verify that all of the Seat Weight Sensor mounting screws are torqued to specification. Refer to 23 - BODY/SEATS.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: Verify
That All Tests Steps That Led You Here Were Performed As Directed; Verify That The Ignition Is In Run; Wait
30 Seconds After Changing The Seat Weight Before Proceeding To Allow The System To Stabilize; Only
Press Scan Tool Buttons When Directed To Do So; & Perform The Occupant Classification Module System
Verification Test To Completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes

>> B2212 is ACTIVE? Replace the Occupant Classification Module in accordance with the service informa-

tion.

Yes

>> Other DTCs ACTIVE? Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for

a complete list of symptoms.

No

>> Perform OCS VERIFICATION TEST - VER 1.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 351
