B142A-RADIO UNIT HIGH TEMPERATURE

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition and Radio on.

•

Set Condition:

•

The code will set if the temperature inside the radio is above +65°C ( +145°F )

Possible Causes

HIGH TEMPERATURE FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B142A—RADIO UNIT HIGH TEMPERATURE IS ACTIVE.

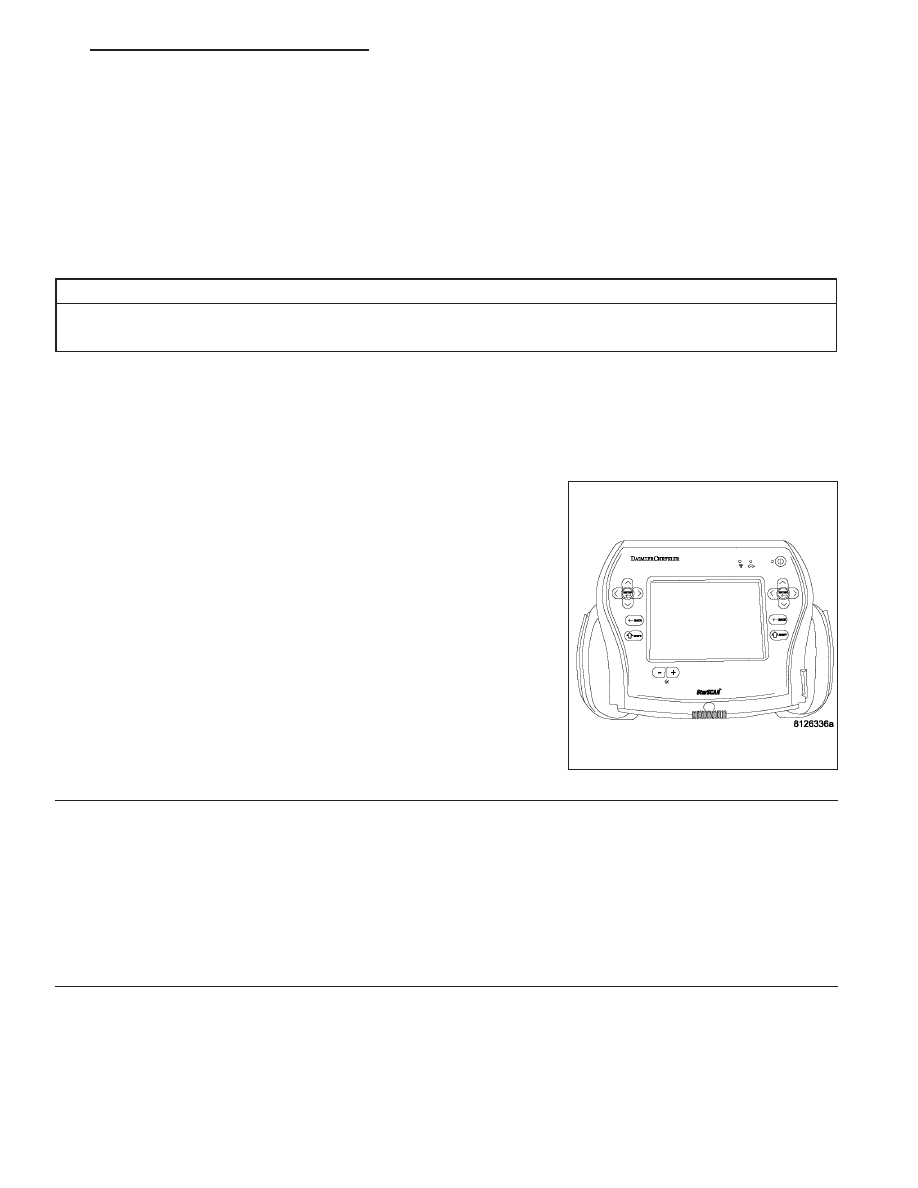

With the Scan Tool, erase the Audio DTC’s.

Start the engine and allow the engine to reach normal operating tem-
perature.

If the vehicle has been in the hot sunlight or extreme cold, move the
vehicle indoors and open the doors to allow the inside temperature to
stabilize.

The Radio should operate between —23°C and 65°C ( —10°F and
+145°F ).

With the Scan Tool, read the DTC’s.

Does the Scan Tool display, B142A— Radio Unit High Temper-
ature?

Yes

>> Replace the Radio in accordance with the service informa-

tion.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

8A - 42

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B142D-AUDIO ANTENNA NOT CONNECTED

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on and the radio in seek mode.

•

Set Condition:

•

With the radio in seek mode for two loops around the band. The radio does not detect an antenna connection
or does not receive a radio station signal.

Possible Causes

BAD ANTENNA CONNECTION

RADIO

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Test Antenna

Turn the ignition off.

Disconnect the Radio Antenna connector.

Inspect the Radio Antenna connection.

Was the Antenna connection clean and secure?

Yes

>> Go To 2

No

>> Repair the Antenna connection as needed.

Perform the BODY VERIFICATION TEST — VER1.

2.

ANTENNA

Refer to the Audio System in the service information and test the antenna in accordance with the service procedure.

Is the Antenna ok?

Yes

>> Go To 3

No

>> Repair or replace the Antenna assembly as necessary.

Perform the BODY VERIFICATION TEST — VER1.

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 43

B142D-AUDIO ANTENNA NOT CONNECTED (CONTINUED)

3.

RADIO

NOTE: Reconnect all previously disconnected components.

NOTE: Move vehicle outside approximately 30ft from any structure.
Turn the ignition and radio on.

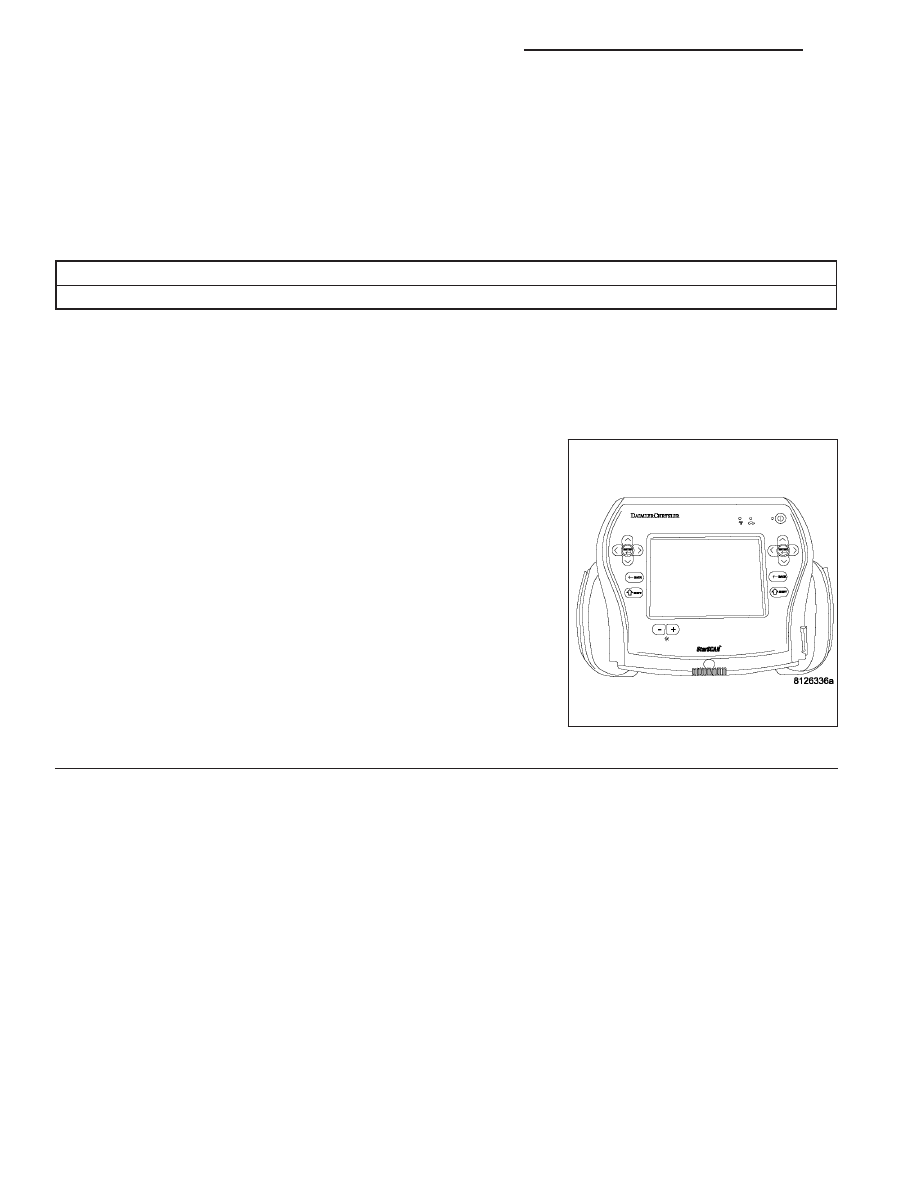

With the Scan Tool, erase the audio DTC’s, put the radio in seek up and down mode for 2 loops around the band
cycle before proceeding.

With the Scan Tool, read the audio DTC’s.

Did this DTC reset?

Yes

>> Replace the radio in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Test Complete.
