B146C-CHANNEL 3 AUDIO SPEAKER

OUTPUT CIRCUIT HIGH . . . . . . . . . . . . . . . . 94

B146D-CHANNEL 3 AUDIO SPEAKER

OUTPUT CIRCUIT OPEN . . . . . . . . . . . . . . . . 97

B146E-CHANNEL 3 AUDIO SPEAKER

OUTPUT CIRCUIT SHORTED TOGETHER . . 100

B146F-CHANNEL 4 AUDIO SPEAKER

OUTPUT CIRCUIT PERFORMANCE . . . . . . . 103

B1470-CHANNEL 4 AUDIO SPEAKER

OUTPUT CIRCUIT LOW . . . . . . . . . . . . . . . . 104

B1471-CHANNEL 4 AUDIO SPEAKER

OUTPUT CIRCUIT HIGH . . . . . . . . . . . . . . . 107

B1472-CHANNEL 4 AUDIO SPEAKER

OUTPUT CIRCUIT OPEN . . . . . . . . . . . . . . . 110

B1473-CHANNEL 4 AUDIO SPEAKER

OUTPUT CIRCUIT SHORTED TOGETHER . . 113

B1474-CHANNEL 5 AUDIO SPEAKER

OUTPUT CIRCUIT PERFORMANCE . . . . . . . 116

B1475-CHANNEL 5 AUDIO SPEAKER

OUTPUT CIRCUIT LOW . . . . . . . . . . . . . . . . 117

B1476-CHANNEL 5 AUDIO SPEAKER

OUTPUT CIRCUIT HIGH . . . . . . . . . . . . . . . 120

B1477-CHANNEL 5 AUDIO SPEAKER

OUTPUT CIRCUIT OPEN . . . . . . . . . . . . . . . 123

B1478-CHANNEL 5 AUDIO SPEAKER

OUTPUT CIRCUIT SHORTED TOGETHER . . 126

B1479-CHANNEL 6 AUDIO SPEAKER

OUTPUT CIRCUIT PERFORMANCE . . . . . . . 129

B147A-CHANNEL 6 AUDIO SPEAKER

OUTPUT CIRCUIT LOW . . . . . . . . . . . . . . . . 130

B147B-CHANNEL 6 AUDIO SPEAKER

OUTPUT CIRCUIT HIGH . . . . . . . . . . . . . . . 133

B147C-CHANNEL 6 AUDIO SPEAKER

OUTPUT CIRCUIT OPEN . . . . . . . . . . . . . . . 136

B147D-CHANNEL 6 AUDIO SPEAKER

OUTPUT CIRCUIT SHORTED TOGETHER . . 139

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . 142

U0020-CAN B BUS OFF PERFORMANCE

. . 146

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . 150

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER
(ORC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . 150

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . 150

U0156-LOST COMMUNICATION WITH EOM

. 150

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . 150

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . 150

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . 150

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . 151

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . 151

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . 151

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . 151

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . 151

U0209-LOST COMMUNICATION WITH

MEMORY SEAT CONTROL MODULE . . . . . . 151

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 152

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

DIAGNOSIS AND TESTING

8A - 2

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 3

B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

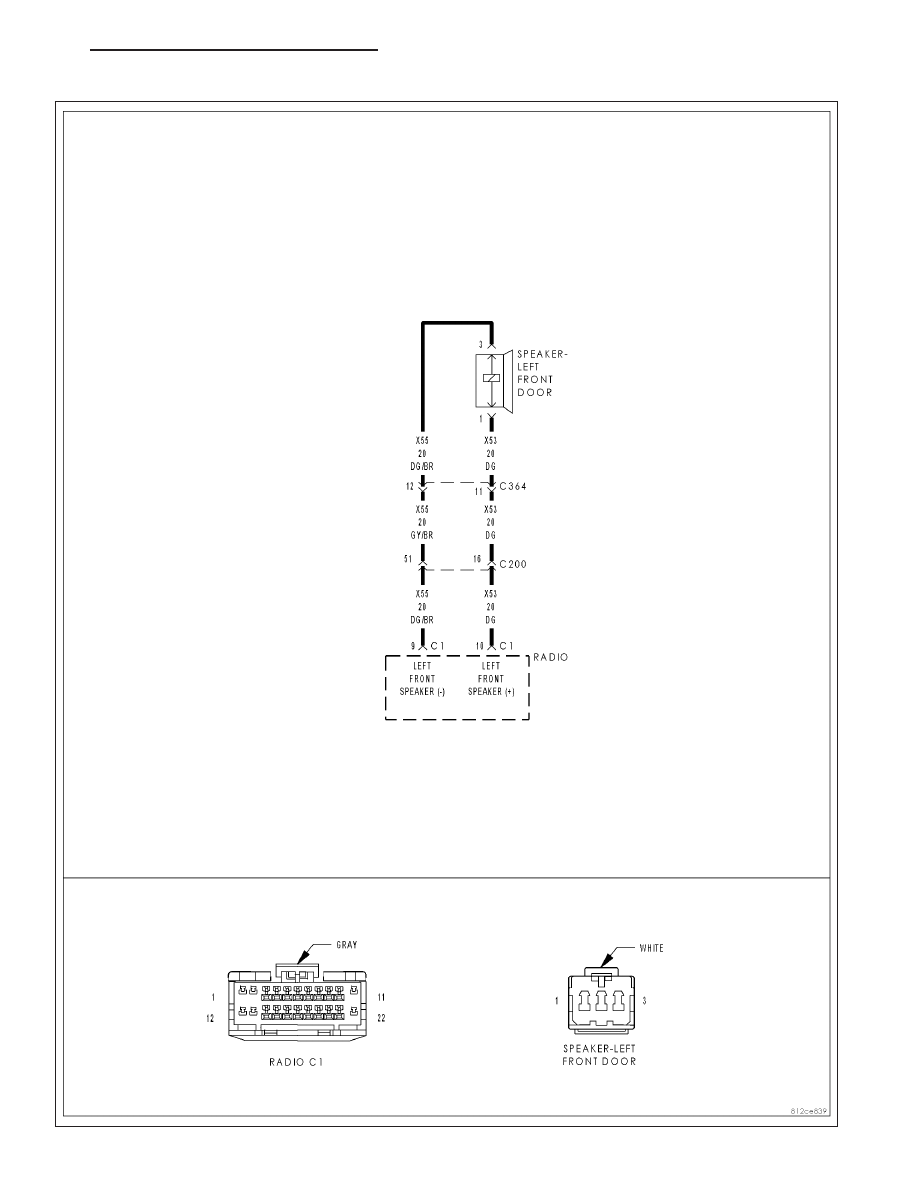

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is LOW for more than 3 seconds.

Possible Causes

SPEAKER

(X55) (X53) LEFT FRONT SPEAKER OUTPUT CIRCUIT

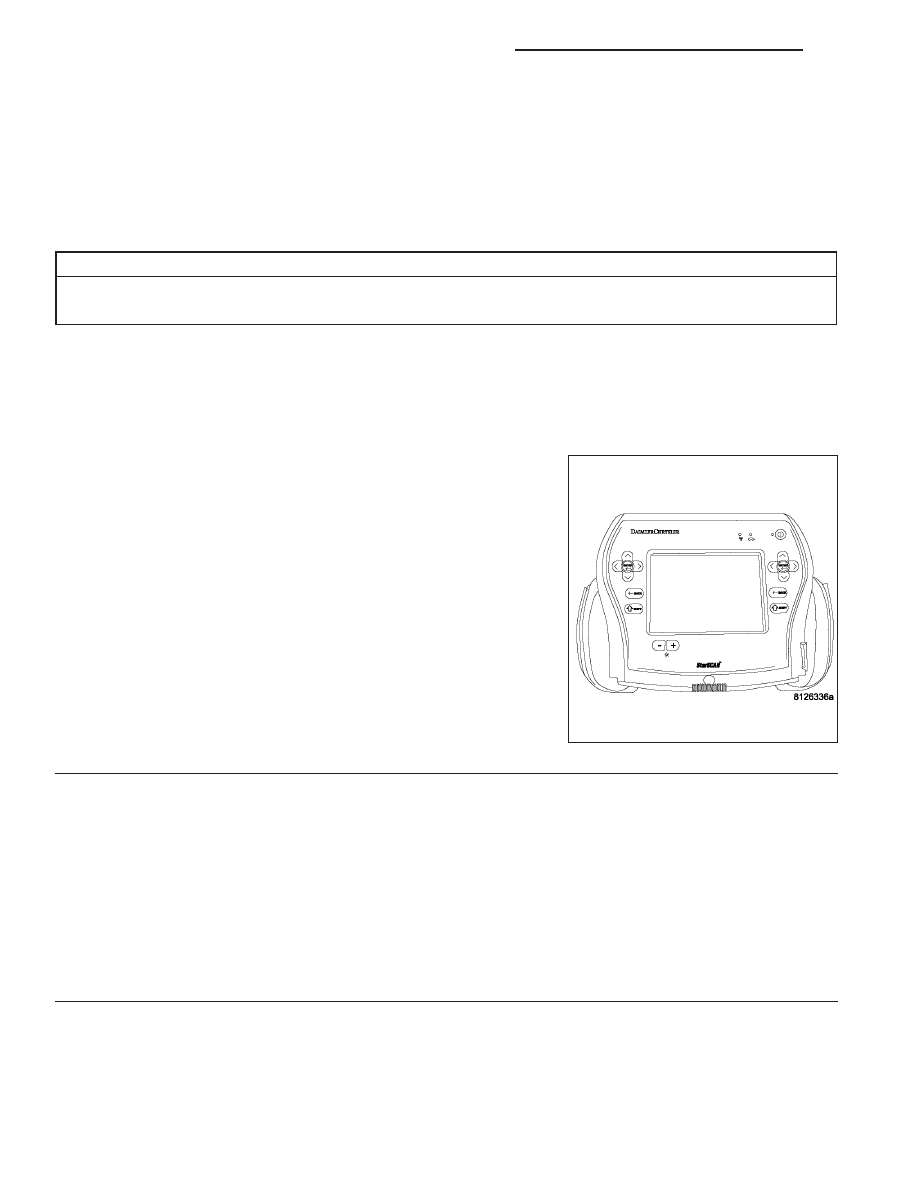

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1401-FRONT LEFT AUDIO SPEAKER
OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X53) (X55) SPEAKER OUTPUT CIRCUITS.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Front Left Audio Speaker connector.

Measure the resistance between ground and each speaker (X53)(+) and (X55)(-) circuit.

Is the resistance below 1000.0 ohms for each circuit?

Yes

>> Repair the applicable Speaker (+) or (-) Output circuit for a short to ground condition.

No

>> Go To 3

8A - 4

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

3.

SPEAKER

Turn the ignition off.

Disconnect the Front Left Audio Speaker.

Turn the ignition on.

Turn the Radio on.

With the Scan Tool, clear all Audio DTC’s.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Replace the Speaker in accordance with the service information.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.
