Dodge Dakota (ND). Manual - part 1197

15. Do not reconnect the battery negative cable at this time. The supplemental restraint system verification test

procedure should be performed following service of any supplemental restraint system component. (Refer to 8
- ELECTRICAL/RESTRAINTS - STANDARD PROCEDURE - VERIFICATION TEST).

Club Cab, With Rear Jumper Seats

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

WARNING: To avoid personal injury or death, during and following any seat belt or child restraint anchor
service, carefully inspect all seat belts, buckles, mounting hardware, retractors, tether straps, and anchors
for proper installation, operation, or damage. Replace any belt that is cut, frayed, or torn. Straighten any
belt that is twisted. Tighten any loose fasteners. Replace any belt that has a damaged or inoperative buckle
or retractor. Replace any belt that has a bent or damaged latch plate or anchor plate. Replace any child
restraint anchor or the unit to which the anchor is integral that has been bent or damaged. Never attempt to
repair a seat belt or child restraint component. Always replace damaged or faulty seat belt and child
restraint components with the correct, new and unused replacement parts listed in the DaimlerChrysler
Mopar Parts Catalog.

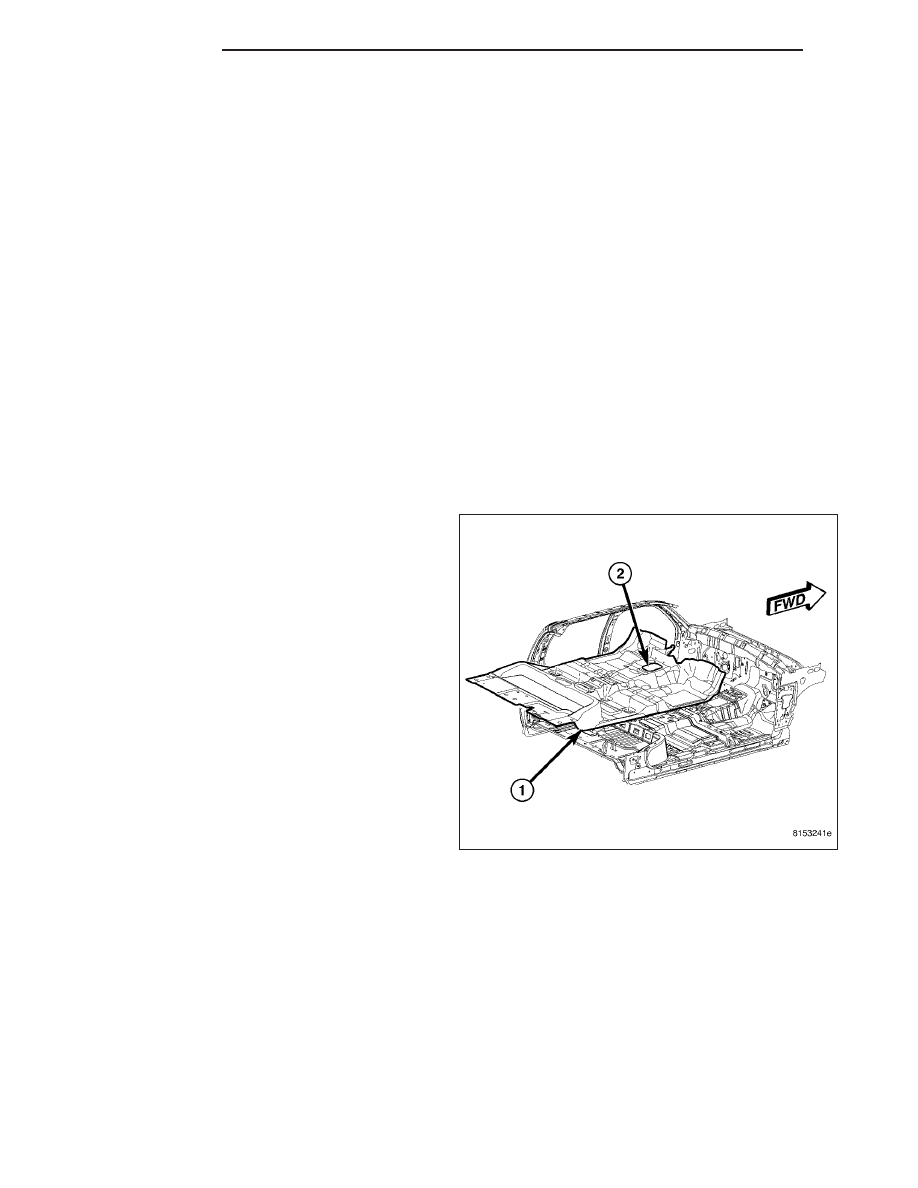

NOTE: Carpet for Quad Cab models shown. Club
Cab similar.

1. For vehicles equipped with a manual shift transmis-

sion, remove the cutout (2) from the carpet for the
shifter assembly.

2. Position the carpet (1) in the vehicle.

23 - 200

INTERIOR

ND

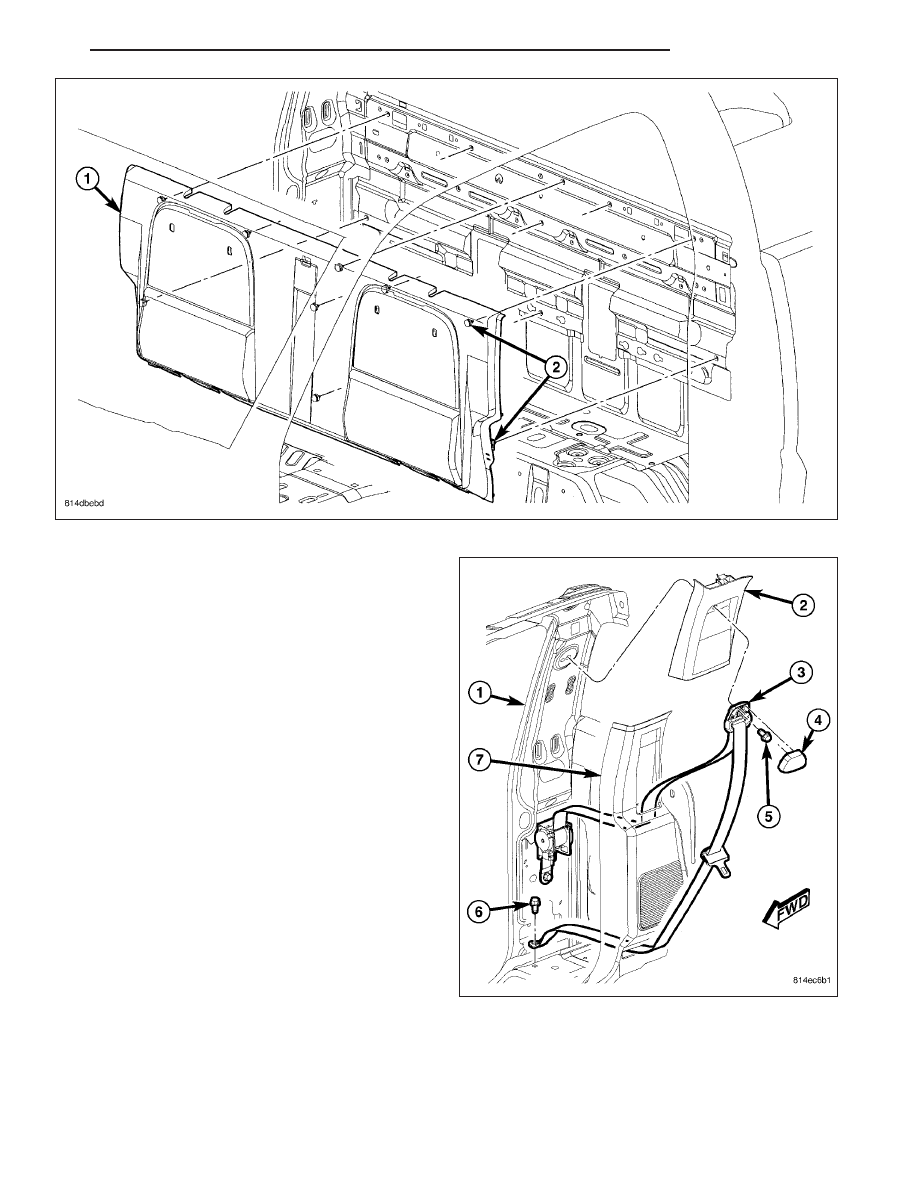

3. Install the cab back trim panel, (Refer to 23 - BODY/INTERIOR/PANEL-CAB BACK TRIM - INSTALLATION).

4. Install the lower C-pillar trim panels, (Refer to 23 -

BODY/INTERIOR/PANEL-C PILLAR LOWER TRIM
- INSTALLATION).

5. Install the upper C-pillar trim panels, (Refer to 23 -

BODY/INTERIOR/PANEL-C PILLAR UPPER TRIM
- INSTALLATION).

ND

INTERIOR

23 - 201

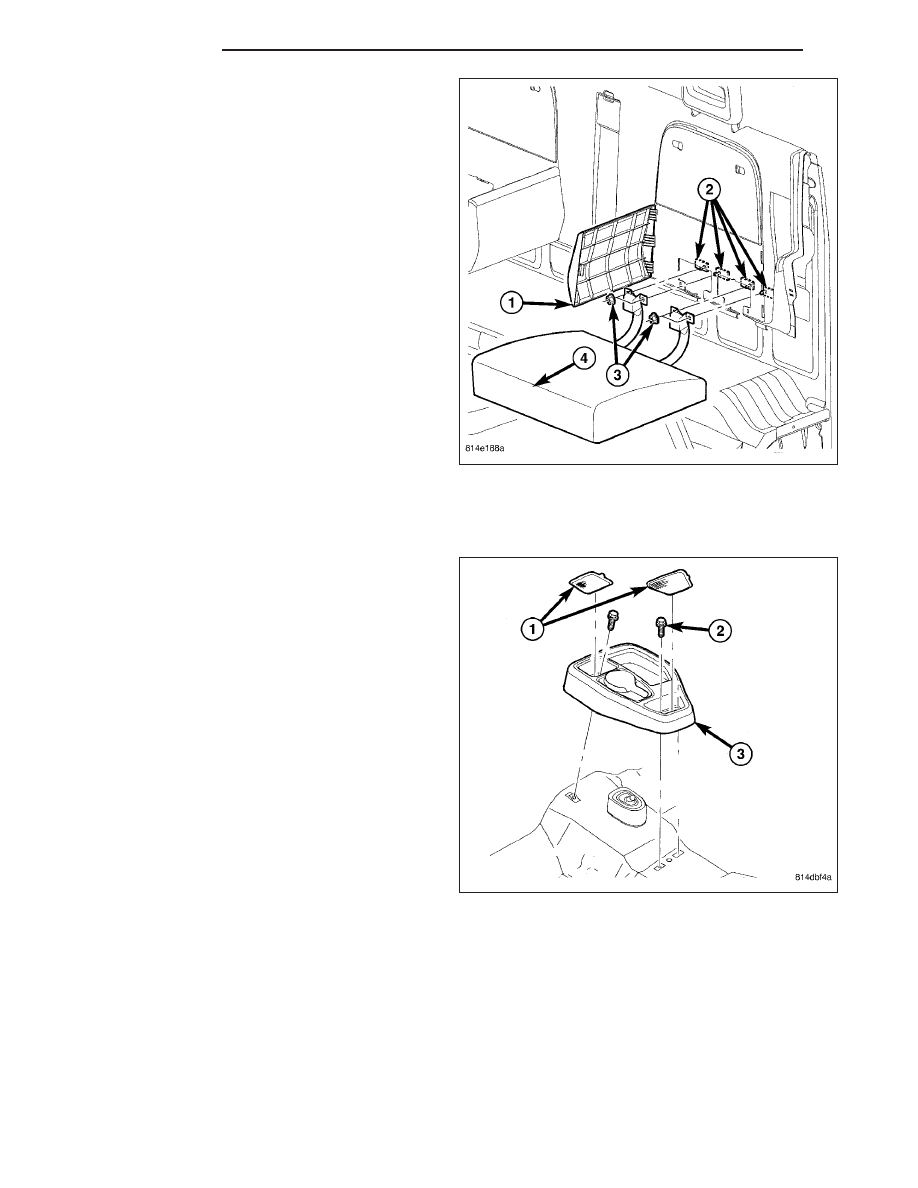

6. Install the rear jumper seat cushions, (Refer to 23 -

BODY/SEATS/SEAT-SECOND

ROW

-

INSTALLATION).

7. Install the jack storage compartment cover.

NOTE: Mini floor console shown. Full floor console different.

8. Install the floor console, (Refer to 23 - BODY/INTE-

RIOR/CONSOLE-FLOOR - INSTALLATION).

NOTE: Electric front seats shown. Other seats similar.

23 - 202

INTERIOR

ND

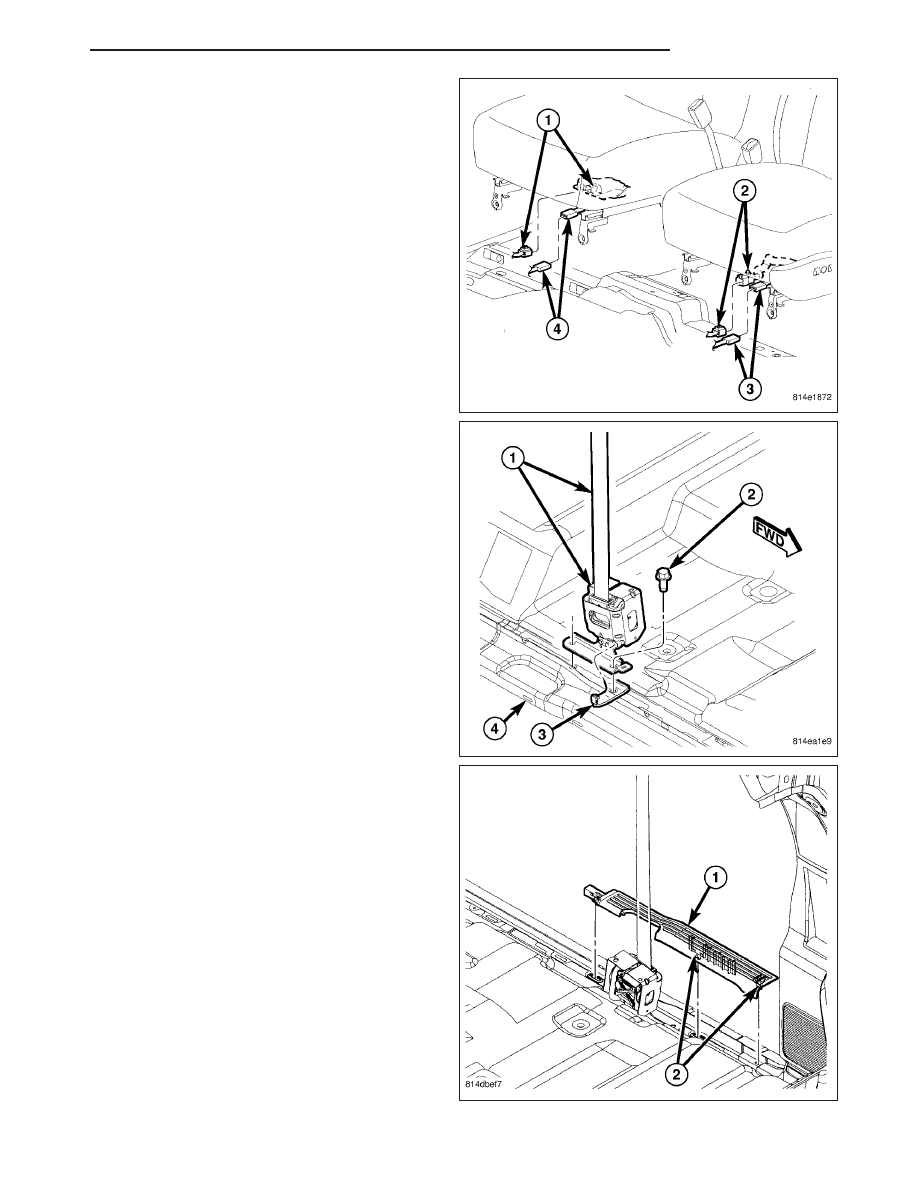

9. Install the front seats, (Refer to 23 - BODY/SEATS/

SEAT-FRONT - INSTALLATION).

10. Position the retractor (1) mounting bracket to the

mounting holes in the floor panel inboard of the
door sill (4). Be certain that the seat belt webbing
between the retractor and the turning loop is not
twisted.

11. Install the two screws (2) that secure the retractor

bracket to the floor panel. Tighten the screws to
39 N·m (29 ft. lbs.).

12. Reconnect the body wire harness connector (3) to

the seat belt tensioner initiator on the retractor.

13. Install the rear door sill scuff plates, (Refer to 23 -

BODY/INTERIOR/PLATE-DOOR

SCUFF

-

INSTALLATION).

ND

INTERIOR

23 - 203
