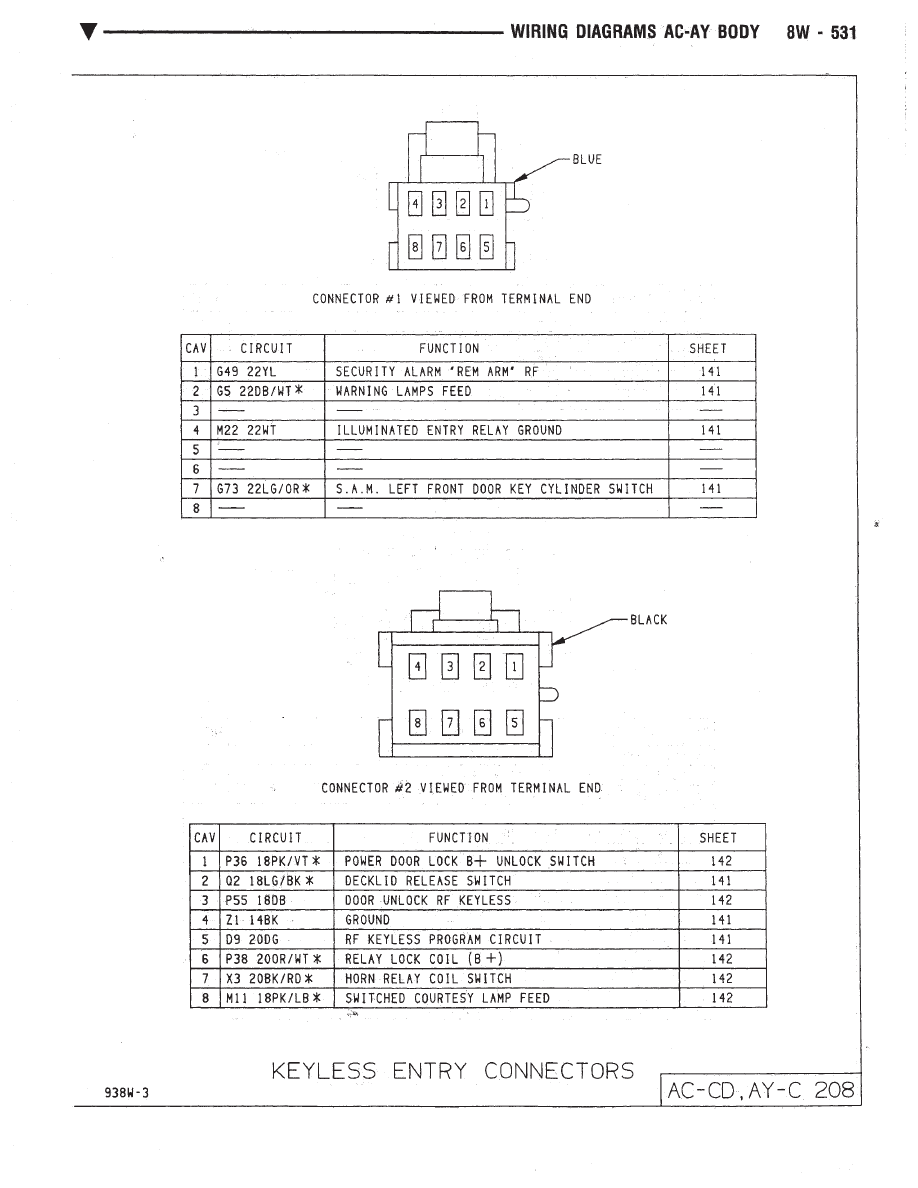

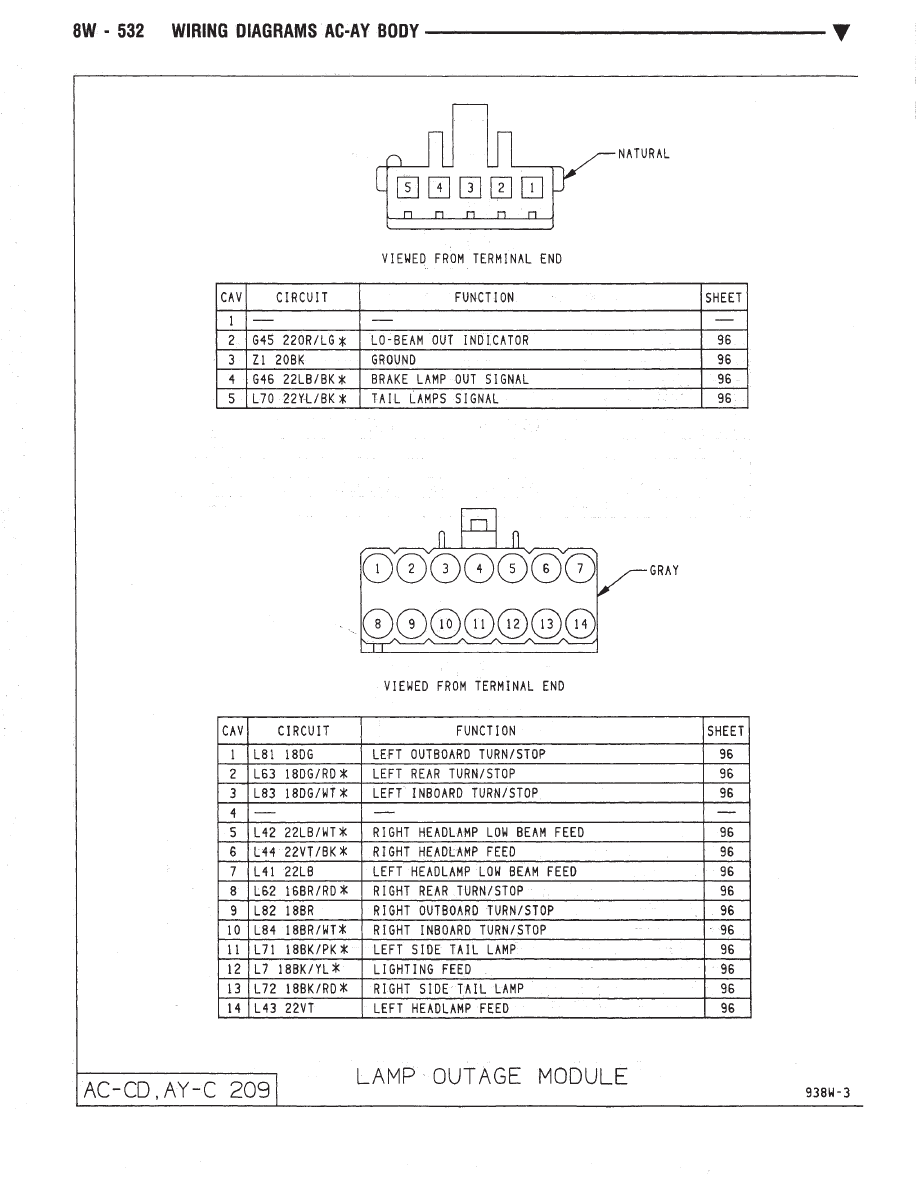

WIRING DIAGRAMS AG-AJ BODY

ALPHABETICAL INDEX

Wiring Diagram

Name

Sheet Number

A/C Compressor Clutch . . . . . . . . . . . . . . . . . . . . . . . . .89
A/C and Heater System

. . . . . . . . . . . . . . . . . . . . . .91, 92

A/C Compressor Clutch Relay . . . . . . . . . . . . . . . . . . .91
A/C Low Pressure Switch . . . . . . . . . . . . . . . . . . . . . .91
A/C High Pressure Switch . . . . . . . . . . . . . . . . . . . . . .92
A/C Cycling Switch . . . . . . . . . . . . . . . . . . . . . . . . . .92

ABS Warning Lamp Diode . . . . . . . . . . . . . . . . . . . . . . .69
Airbag System . . . . . . . . . . . . . . . . . . . . . . . . . . . .84, 85

Clock Spring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84
Diagnostic Module . . . . . . . . . . . . . . . . . . . . . . . . . .84
Interface Grommet . . . . . . . . . . . . . . . . . . . . . . . . . .85
Left Airbag Sensor . . . . . . . . . . . . . . . . . . . . . . . . . .85
Right Airbag Sensor . . . . . . . . . . . . . . . . . . . . . . . . .85
Squib (Airbag Igniter) . . . . . . . . . . . . . . . . . . . . . . . .84

Air Conditioning System . . . . . . . . . . . . . . . . . . . . . . . .90

A/C Blower Motor . . . . . . . . . . . . . . . . . . . . . . . . . . .90
A/C/Heater Blower Motor Resistor . . . . . . . . . . . . . . . . .90
A/C Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
Blower Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
Defrost Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
Illumination Lamps Switch . . . . . . . . . . . . . . . . . . . . .90

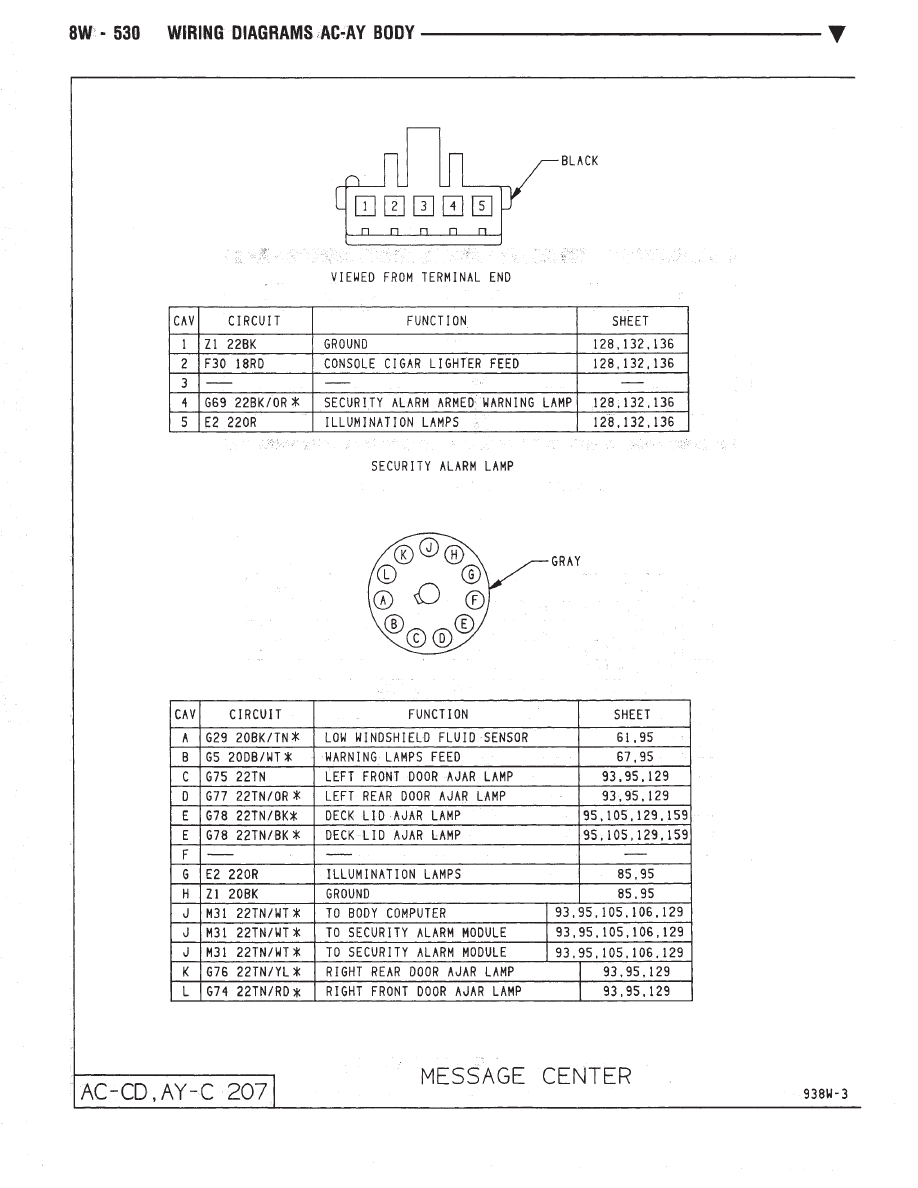

Alarm, Security Module . . . . . . . . . . . . . . . . . . . . . . . .127
Ambient Air Temperature Sensor . . . . . . . . . . . . . . .117, 119
Anti-Lock Brake System (Except Turbo 3) . . . . . . . . . . . . .170
Anti-Lock Brake System Controller . . . . . . . . . .68, 69, 70, 71
Anti-Lock Brake System . . . . . . . . . . . . . . . . .68, 69, 70, 71

ABS Controller . . . . . . . . . . . . . . . . . . . . .68, 69, 70, 71
ABS Hydraulic Modulator . . . . . . . . . . . . . . . . . . . . . .68
ABS Pump Motor Relay . . . . . . . . . . . . . . . . . . . . . . .68
ABS System Relay . . . . . . . . . . . . . . . . . . . . . . . . . .69
ABS Warning Lamp Diode . . . . . . . . . . . . . . . . . . . . . .69
ABS Warning Switch Lamp Switch . . . . . . . . . . . . . . . .70
Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
Left Front Wheel Sensor . . . . . . . . . . . . . . . . . . . . . . .71
Left Rear Wheel Sensor . . . . . . . . . . . . . . . . . . . . . . .71
Park Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .70
Right Front Wheel Sensor . . . . . . . . . . . . . . . . . . . . . .71
Right Rear Wheel Sensor . . . . . . . . . . . . . . . . . . . . . .71

Automatic Shutdown Relay . . . . . . . . . . . . . . . . . .20, 27, 33
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . .1, 9, 11, 53, 56
Body Computer . . . . . . . . . . . . . . . . . . . . . . . . . .165, 166
Body Computer #1 . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Body Computer (Mechanical Cluster) . . . . . . . . . . . . . .79, 80
Body Computer #2 . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Body Computer (Electronic Cluster) . . . . . . . . . . . . . . .81, 82
Body Wiring to Left Instrument Panel . . . . . . . . . . . . . . .147
Body Wiring to Right Instrument Panel . . . . . . . . . . .150, 151
Bulkhead Disconnect (50-Way) . . . . . . . . . . . . . . . .153, 154
Center High Mounted Stop Lamp (AG) . . . . . . . . . . . . . . .140
Center High Mounted Stop Lamp (J-21) . . . . . . . . . . . . . .141
Center High Mounted Stop Lamp (J-27) . . . . . . . . . . . . . .142
Charging System (2.5L and Turbo) . . . . . . . . . . . . . . . .9, 10

Wiring Diagram

Name

Sheet Number

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Data Link Connector . . . . . . . . . . . . . . . . . . . . . . . . . .9
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Power Distribution Center . . . . . . . . . . . . . . . . . . . .9, 10
Powertrain Control Module . . . . . . . . . . . . . . . . . . . . . .9

Charging System (3.0L) . . . . . . . . . . . . . . . . . . . . . .11, 12

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Power Distribution Center . . . . . . . . . . . . . . . . . . .11, 12

Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Circuit Breakers (Fuse Cavity #2) . . . . . . . . . . .8, 42, 110, 111
Circuit Breakers (Fuse Cavity #3) . . . . . . . . . . . . . .5, 53, 116
Clockspring . . . . . . . . . . . . . . . . . . . . . . . . . . .59, 65, 84
Clutch Pedal Position Jumper . . . . . . . . . . . . . . . . . .13, 15
Clutch Pedal Position Switch . . . . . . . . . . . . . . . . . . . . .14
Combo Flasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
Data Link Connector . . . . . . . . . . . . . . . . . .9, 19, 25, 34, 72
Daytime Running Lights Module Connector . . . . . . . . . . . .173
Decklid Lock Sense Switch . . . . . . . . . . . . . . . . . . . . . .102
Dimming Interior Lamps & Headlamp Switch . . . . . . . . .51, 52

Ash Receiver Lamp . . . . . . . . . . . . . . . . . . . . . . . . . .51
Cluster Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Console Switch Module . . . . . . . . . . . . . . . . . . . . . . .51
A/C Heater Control Switch Lamp

. . . . . . . . . . . . . . . . .52

Headlamp Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Fog Lamp Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Fuse Panel Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Left Pod Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Left Switch Pod . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Transmission Range Lamp . . . . . . . . . . . . . . . . . . . . .51

Diode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89
Diode Package . . . . . . . . . . . . . . . . . . . . . . . .83, 102, 104
Distributor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21, 26
Dome and Courtesy Lamps (AG) . . . . . . . . . . . . . . .125, 126

Cargo Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126
Front Reading Lamps . . . . . . . . . . . . . . . . . . . . . . . .126
Front Reading Lamp Switch . . . . . . . . . . . . . . . . . . . .126
Glove Box Lamp & Switch . . . . . . . . . . . . . . . . . . . . .125
Halo Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . . . . . . .125
Vanity Mirror Lamps . . . . . . . . . . . . . . . . . . . . . . . .126
Vanity Mirror Lamp Switch . . . . . . . . . . . . . . . . . . . .126

Dome, Reading and Courtesy Lamps (J-27 Only) . . . . .121, 122

Courtesy Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . .121
Decklid Ajar Switch . . . . . . . . . . . . . . . . . . . . . . . . .122
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . .121
Halo Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121
Left Door Courtesy Lamp . . . . . . . . . . . . . . . . . . . . .122
Rear Mirror Courtesy Lamp . . . . . . . . . . . . . . . . . . . .122
Right Door Courtesy Lamp . . . . . . . . . . . . . . . . . . . .121
