Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 374

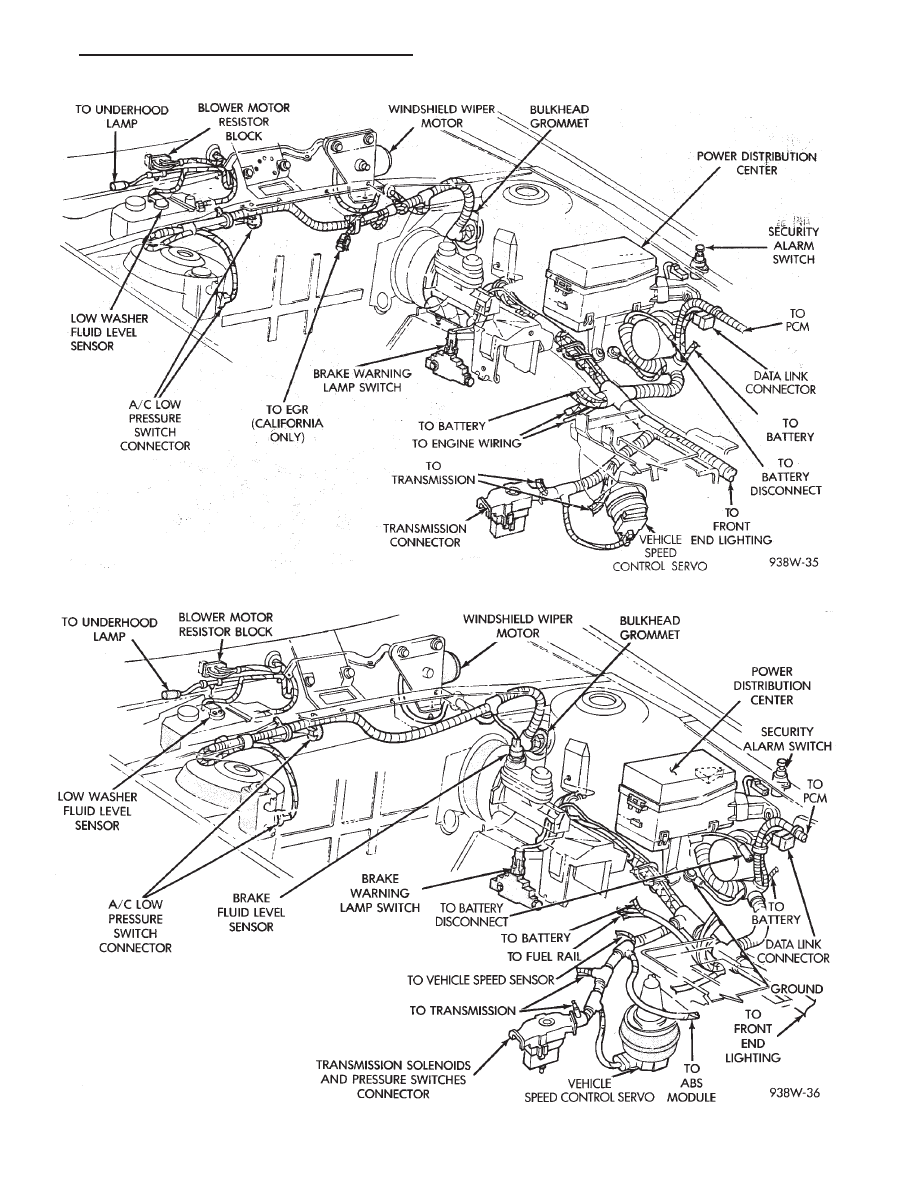

Fig. 18 Engine Compartment Wiring 2.5L AC Body

Fig. 19 Engine Compartment Wiring 2.5L AC Body

8W - 50

WIRING AND COMPONENT IDENTIFICATION

Ä

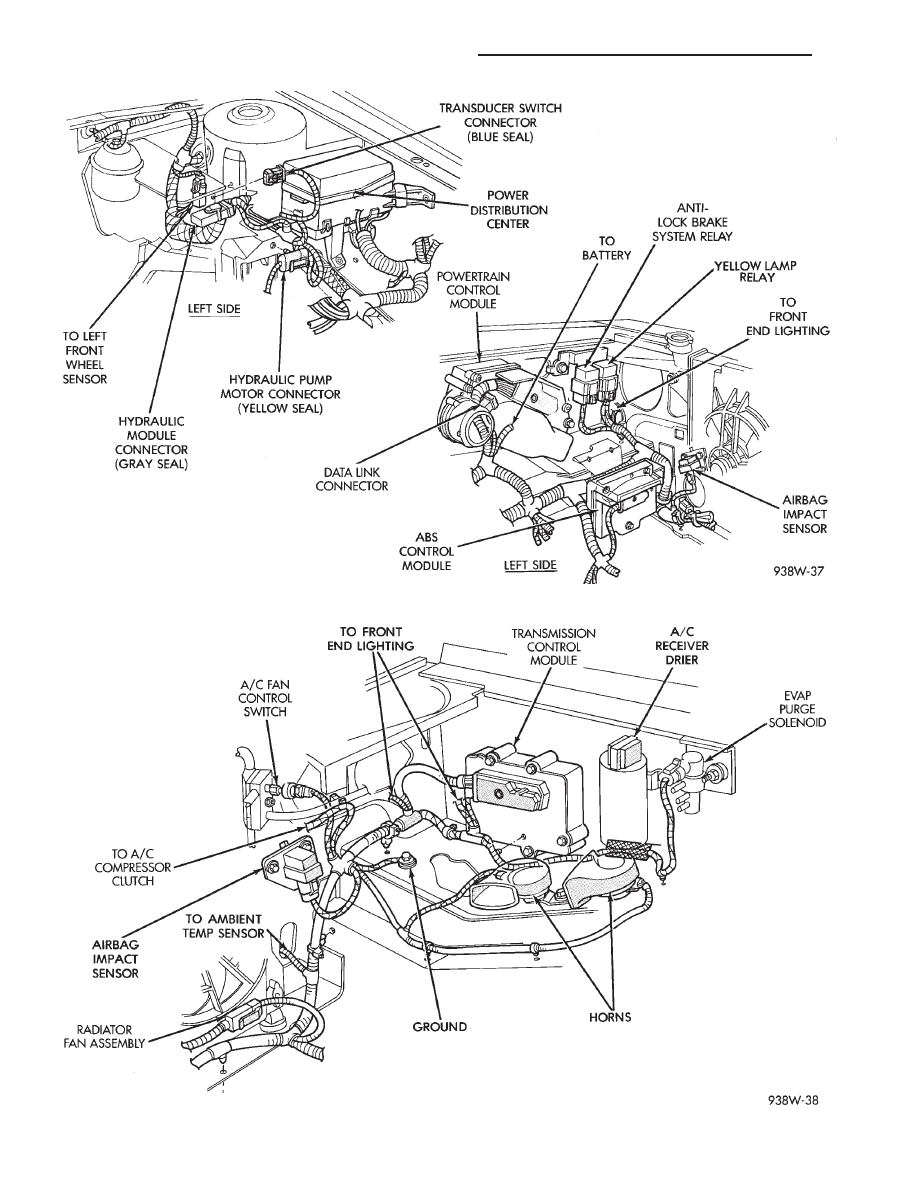

Fig. 20 Engine Compartment Wiring 3.0L AC Body

Fig. 21 Engine Compartment Wiring 3.3L, 3.8L AC Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 51

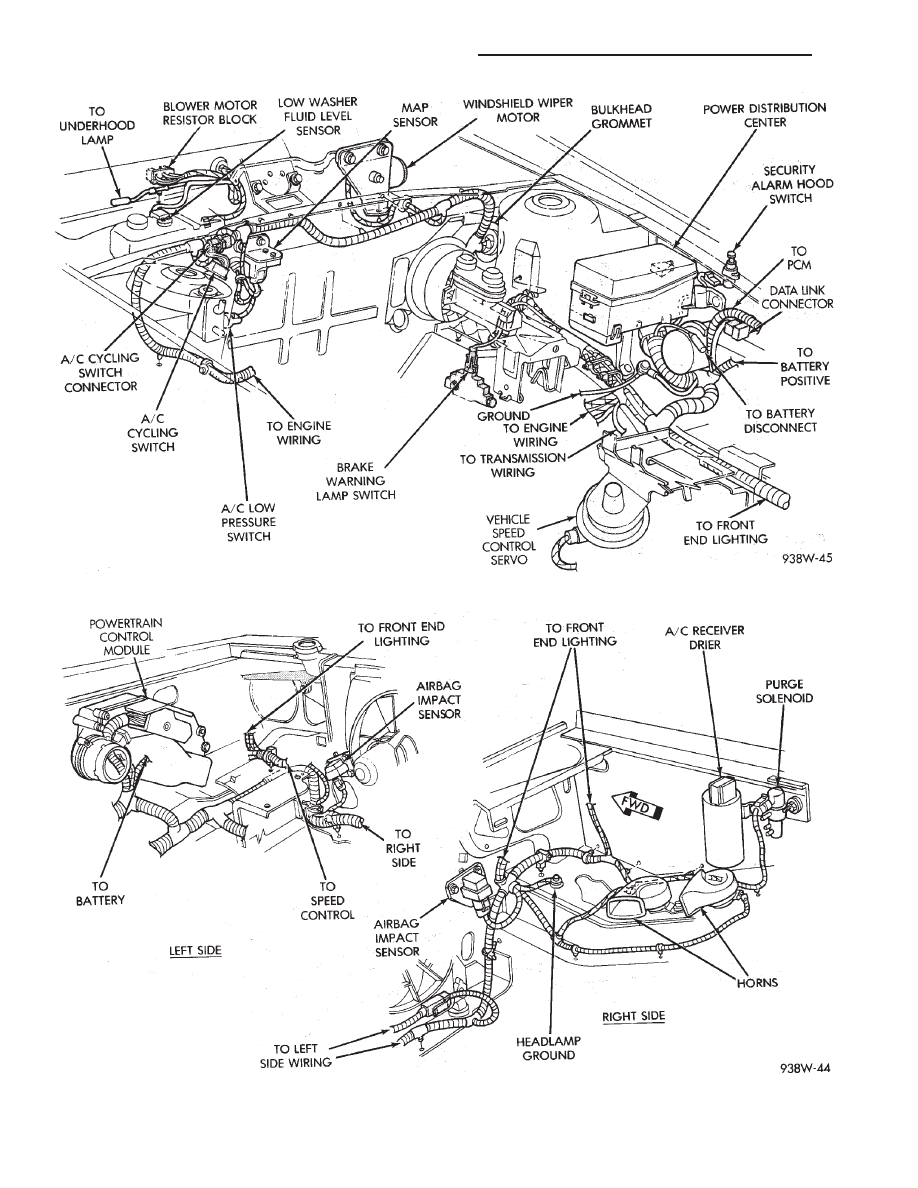

Fig. 22 Engine Compartment Wiring 3.0L and 3.3L, 3.8L AC Body

Fig. 23 Engine Compartment Wiring 3.0L and 3.3L, 3.8L AC Body

8W - 52

WIRING AND COMPONENT IDENTIFICATION

Ä

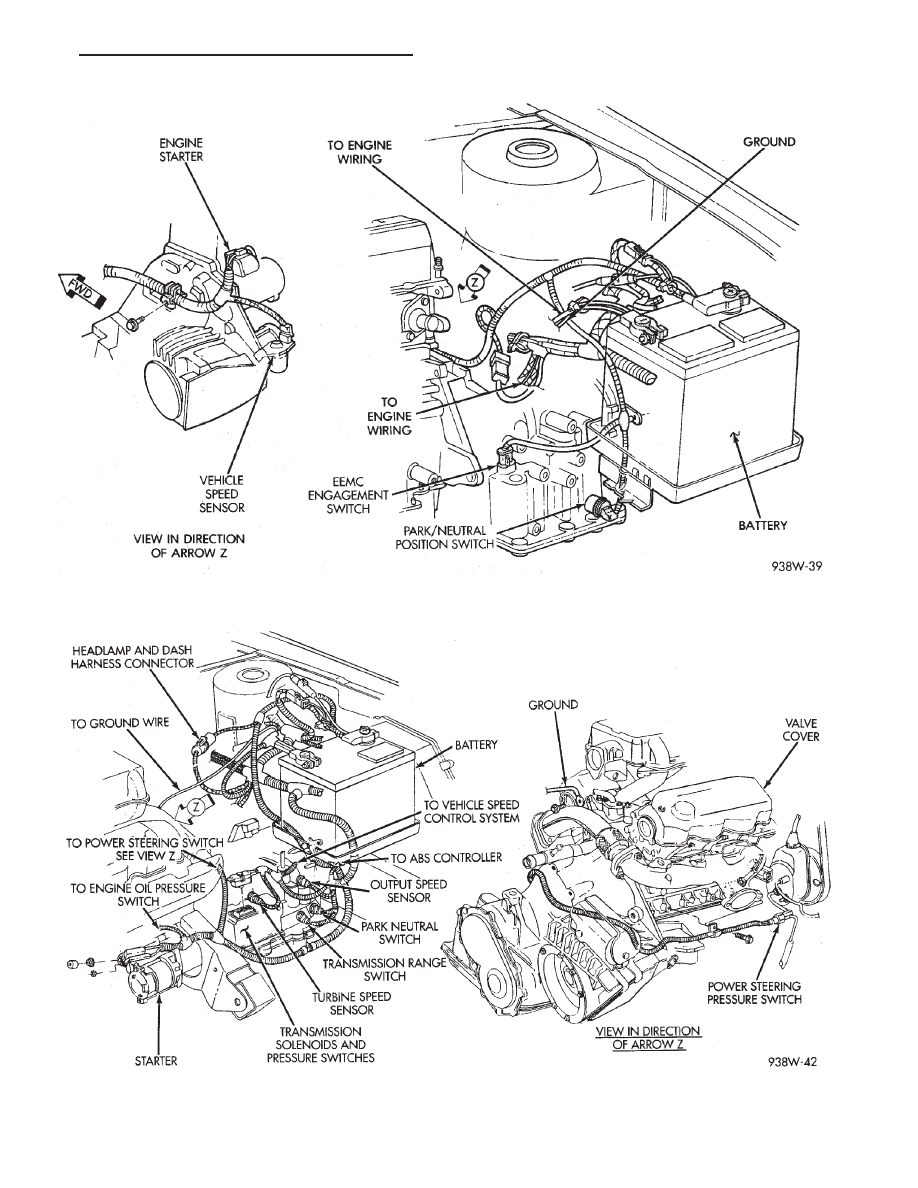

Fig. 24 Transmission Wiring 2.5L AC Body

Fig. 25 Transmission Wiring 3.0L AC Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 53
