1 Описание радиоприемника

1.1 Внешний вид

1.1.1 На рисунке 1 представлен вид лицевой панели радиоприемника и проигрыва-

теля звуковых файлов 2190-7900010-10.











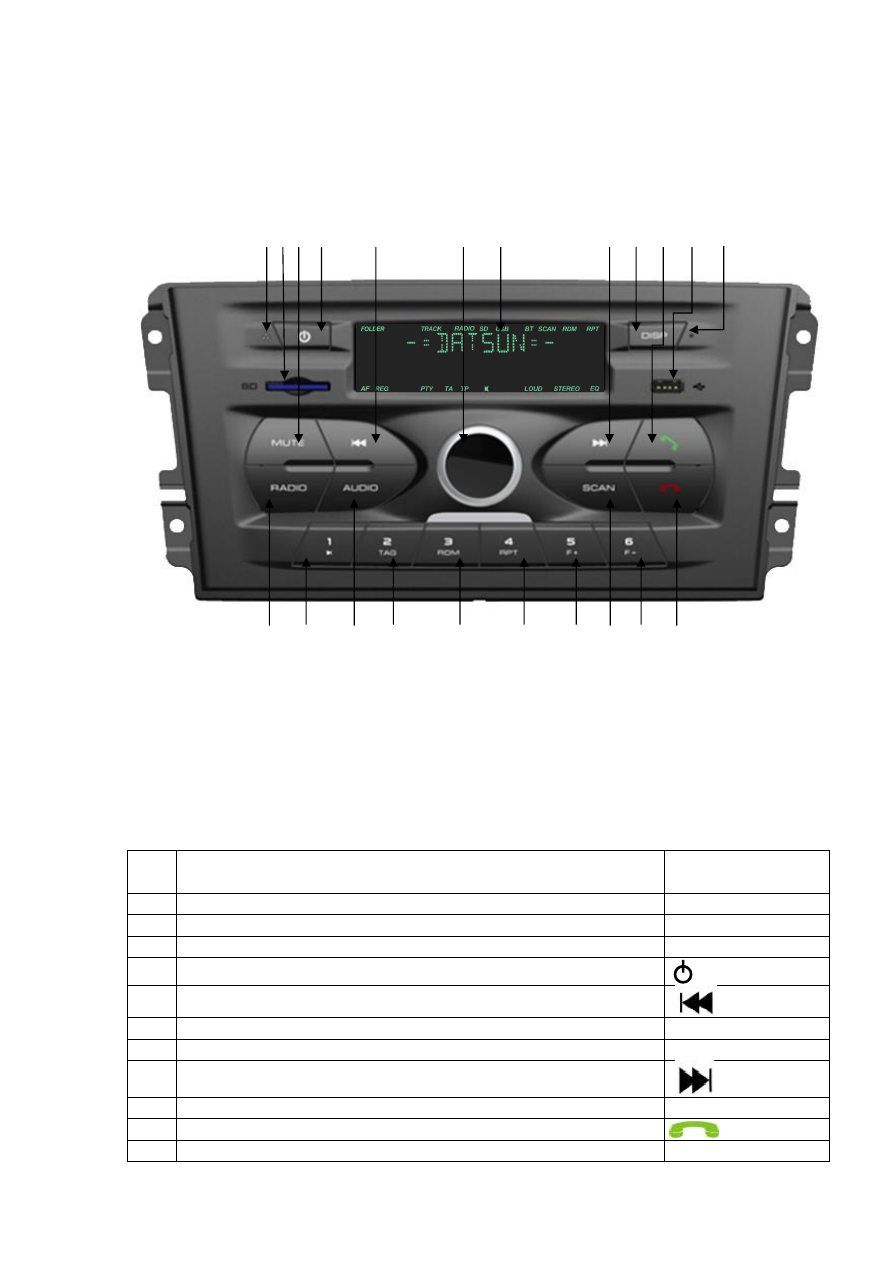

Рисунок 1 – Внешний вид и форма лицевой панели радиоприемника 2190-7900010-10




1.2 Описание органов управления

1.2.1  Описание  органов  управления,  обозначенных  цифрами  на  рисунке  1,  приве-

дено в таблице 1.

Таблица 1

№  Наименование органа управления

Обозначение  орга-
на управления

1



Микрофон



2



Слот для карты памяти SD



3



Кнопка выключения звука

MUTE

4



Кнопка включения/выключения радиоприемника



5



Многофункциональная кнопка



6



Ручка энкодера многофункциональная



7



Дисплей



8



Многофункциональная кнопка



9



Многофункциональная кнопка

DISP

10



Кнопка входа в режим «Телефон», прием входящего звонка



11



Слот для USB Flash drive



1  2  3  4

5

7

8

22

20

21

16

19

15

17

14

18

13

10

1

3  4

5

6

7

8

12

11

2

9





2

2190

-7900010

-

10Р
Э





№  Наименование органа управления

Обозначение  орга-
на управления

12



Кнопка  Reset.  Восстановление  работоспособности  радио-
приемника в случае «зависания»



13



Кнопка выхода из режима «Телефон» в предыдущий режим,
отбой входящего звонка



14



Многофункциональная кнопка

6 F-

15



Многофункциональная кнопка

SCAN

16



Многофункциональная кнопка

5 F+

17



Многофункциональная кнопка

4 RPT

18



Многофункциональная кнопка

3RDM

19



Многофункциональная кнопка

2 TAG

20



Многофункциональная кнопка

AUDIO

21



Многофункциональная кнопка

1



22



Многофункциональная кнопка

RADIO

1.2.2 Для сброса установок радиоприемника в заводские настройки в соответствии

с  таблицей  2 необходимо  воспользоваться  функцией  «Заводские  настр.»  в  меню  систем-
ных настроек (см. п. 6.3).

Таблица 2

Параметр

Установка

Показания часов

Сброс показаний

СТ

Вкл.

AM

Вкл.

ВТ

Вкл.

AF

Выкл.

Веер

Вкл.

Шумоподавление

Выкл.

BASS

0

TRE

0

BAL

0

FAD

0

EQ

Выкл.

RDS PTY

Выкл.

RDS REG

Выкл.

Тонокомпенсация

Выкл.

Громкость

10

Содержимое ячеек памяти

Неизменно

Позиция остановки аудиопроигрывателя

Не сохраняется

Информация о подключенном телефоне

Сохраняется

Сохраненные телефонные номера

Не сохраняется


















3

2190

-7900010

-

10Р
Э





1.3 Описание дисплея



1.3.1 На рисунке 2 представлен внешний вид дисплея.





























1   ‒ индикатор номера папки
2   ‒ индикатор номера воспроизводимого трека
3   ‒ окно воспроизведения
4   ‒ индикатор режима «Радио»
5   ‒ индикатор режима воспроизведения с SD-карты
6   ‒ индикатор режима воспроизведения USB-флеш-накопителя
7   ‒ индикатор подключения к радиоприемнику устройства по каналу Bluetooth
8   ‒ индикатор режима сканирования радиостанций
9   ‒ индикатор режима случайного воспроизведения треков
10   ‒ индикатор режима повторения проигрываемого трека
11   ‒ индикатор режима эквалайзера
12   ‒ индикатор режима стерео
13   ‒ индикатор работы режима тонкомпенсации
14   ‒ индикатор режима без звука
15   ‒ индикатор режима приема информации о дорожной обстановке
16   ‒ индикатор передачи информации об общем состоянии дорожного трафика
17   ‒ индикатор режима поиска радиостанций по типу передаваемых программ
18   ‒ индикатор режима приема региональных радиостанций
19   ‒ индикатор режима поиска альтернативных частот

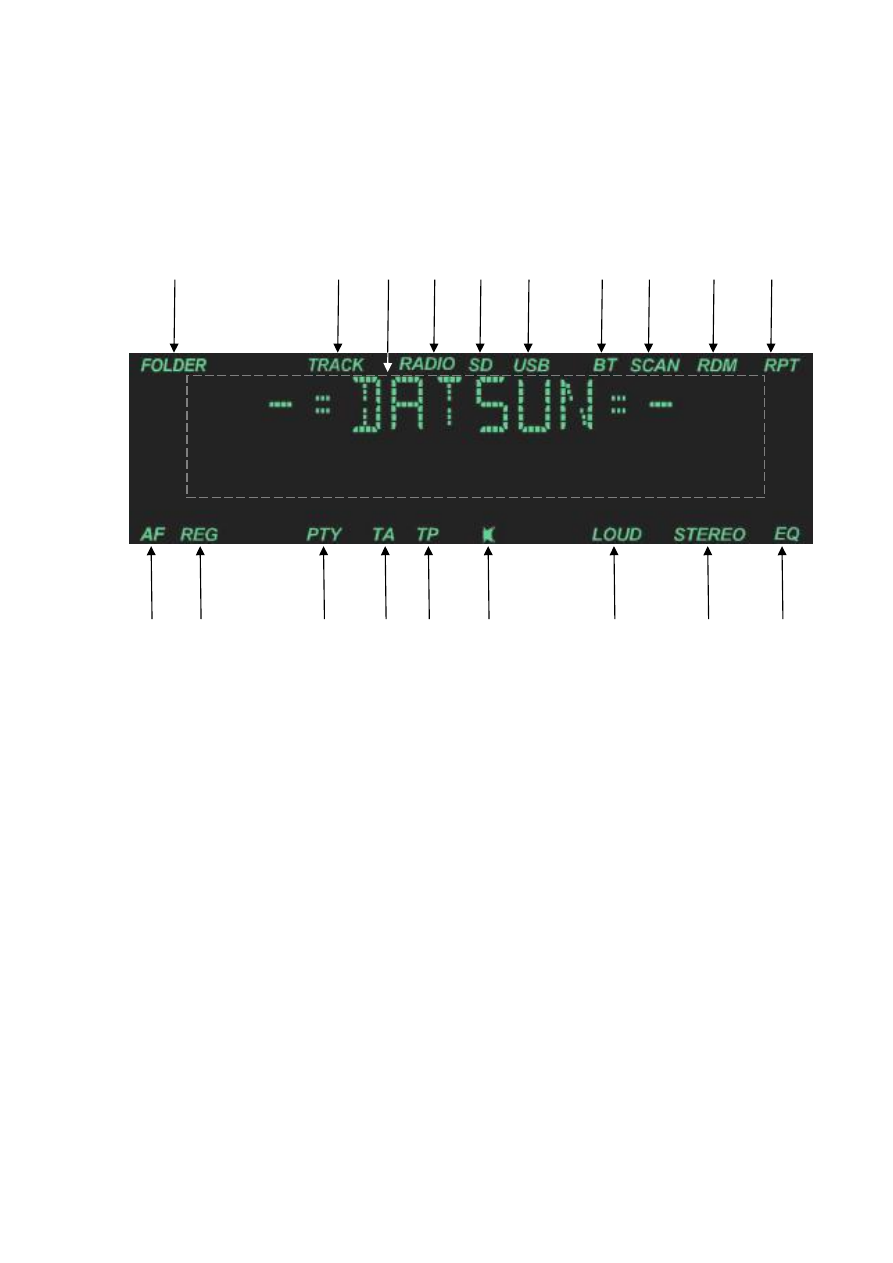

Рисунок 2 – Дисплей радиоприемника






19

18

17

16

15

14

13

12

11

1

2

3

4

5

6

7

8

9

10





4

2190

-7900010

-

10Р
Э





1.4 Установка и извлечение карты памяти

1.4.1 Для установки карты памяти вставьте ее скошенным углом вперед и вправо в

слот для карты памяти SD (позиция 2) (здесь и далее номера кнопок приведены в соответ-
ствии позициями на рисунке 1) до фиксации.

1.4.2  Для  извлечения  карты  памяти  нажмите  на  нее.  Карта  памяти  выдвинется

наружу.


1.5 Установка и извлечение USB-флеш-накопителя

1.5.1  Для  установки  USB-флеш-накопителя,  вставьте  его  в    слот  для  USB  Flash

drive (позиция 11).

1.5.2 Для извлечения USB-флеш-накопителя, необходимо выйти из режима проиг-

рывания аудиофайлов, и без усилия извлечь его из слота USB Flash drive.


2 Управление радиоприемником

2.1 Общие условия

2.1.1  Радиоприемником  разрешается  управлять  только  при  полной  уверенности  в

том, что это не будет угрожать безопасности дорожного движения.

Внимание! Внимательно следите, в первую очередь, за дорогой! На водителя воз-

лагается вся полнота ответственности за безопасность дорожного движения. Пользуйтесь
изделием так, чтобы автомобиль оставался подконтролен Вам в любой ситуации!

2.1.2 Для предотвращения аварии во время управления автомобилем:
– не проводите настройку радиоприемника;
–  не  делайте  звук  очень  громким,  так  как  это  может  препятствовать  восприятию

звуковых сигналов от других автомобилей.

2.1.3  Старайтесь  не  ставить  транспортное  средство  на  стоянке  в  местах  прямого

воздействия  солнечных  лучей,  которые  могут  привести  к  чрезмерному  повышению  тем-
пературы внутри салона. Перед началом воспроизведения дайте температуре внутри сало-
на понизиться.

2.1.4  Радиоприемник  рассчитан  на  работу  при  температуре  окружающей  среды  от

минус 40  до плюс 70°С. Перед началом использования температура внутри салона долж-
на принять допустимые пределы.

2.1.5 Радиоприемник рассчитан на подключение к бортовой сети автомобиля 12 В с

минусом на корпусе. Не подключайте  радиоприемник в автомобилях с другим напряже-
нием питания.

2.1.6 Разъем USB предназначен для подключения USB Flash card, USB Flash player

с  объемом  памяти  не  менее  1024  Мб,  USB  HDD  с  файловой  системой  FAT  32  и  Mobile
phone (только в режиме зарядки).


2.2 Включение / выключение радиоприемника

2.2.1  Включить  радиоприемник  можно  только  при  включенном  зажигании  одним

из следующих способов:

а )  кратковременно  нажать  на  кнопку

    (позиция  4).  После  включения  радио-

приемник перейдет в режим, предшествующий выключению;

б )  кратковременно нажать на ручку энкодера (позиция 6).

2.2.2  Выключить  радиоприемник  можно  нажатием  на  кнопку

    (позиция  4).  А

также, радиоприемник автоматически выключается при выключении зажигания.
