9F-2  AUDIO SYSTEM

AUDIO

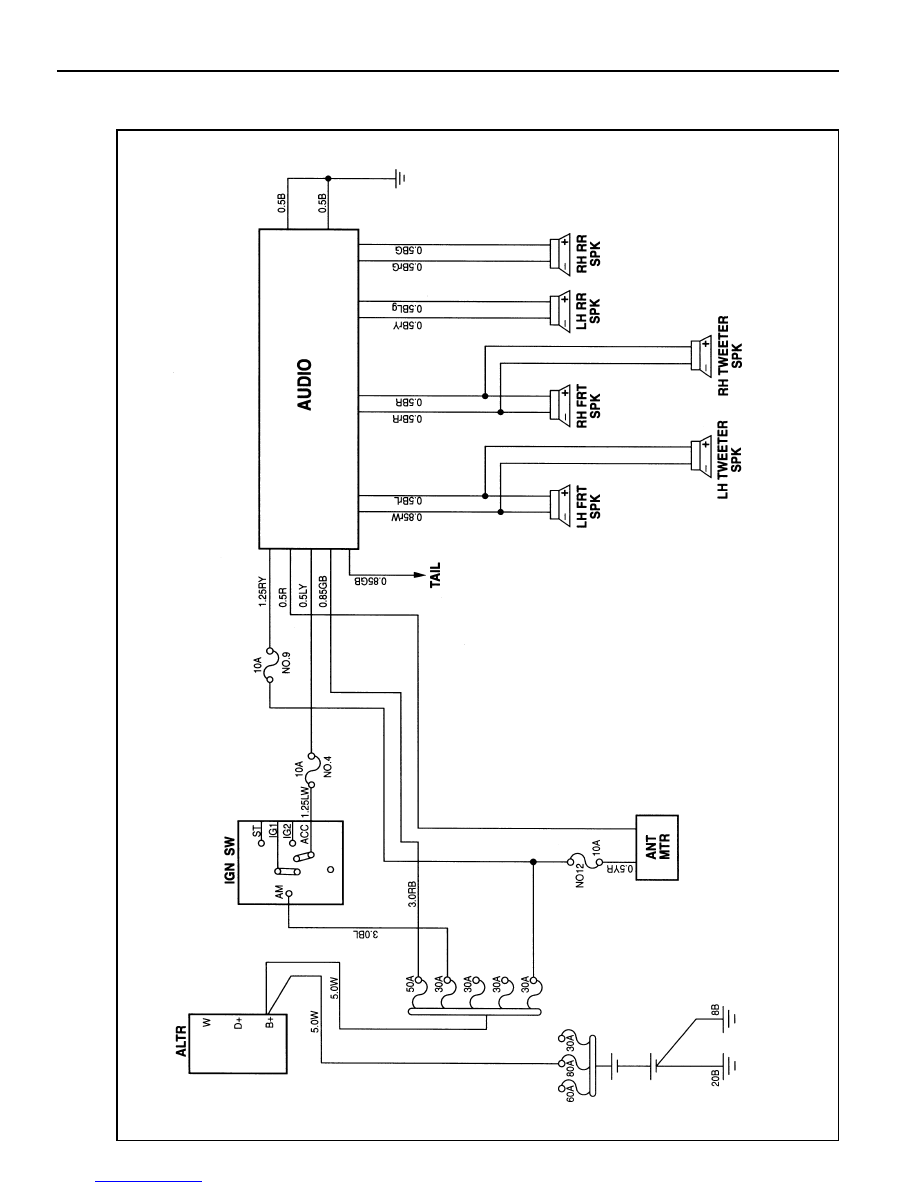

SCHEMATIC AND ROUTING DIAGRAMS

AUDIO SYSTEM  9F-3

DIAGNOSIS

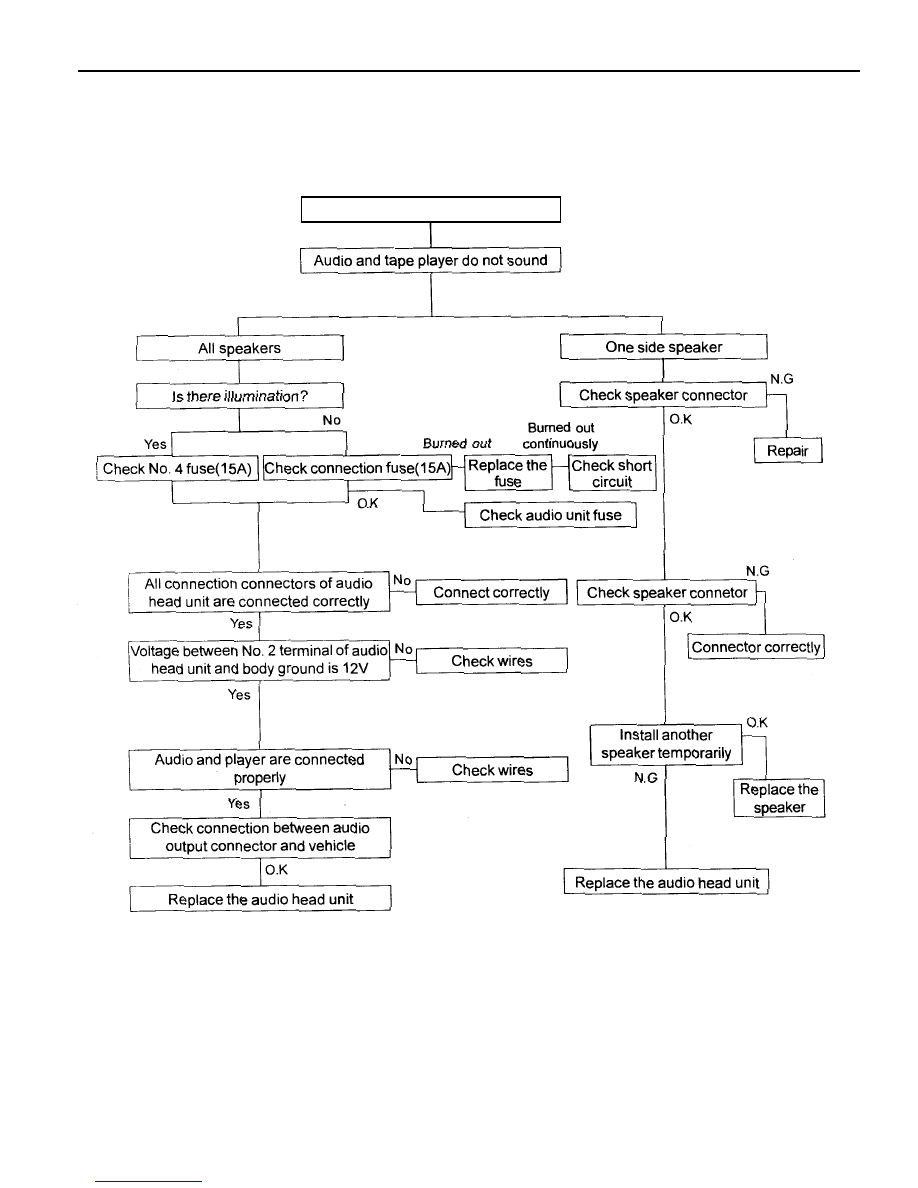

GENERAL DIAGNOSIS

No sounds

SECTION 9G

INTERIOR  TRIM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Component Locator . . . . . . . . . . . . . . . . . . .  9G-2

Console Box . . . . . . . . . . . . . . . . . . . . . . . . . .  9G-2

9G-2  INTERIOR TRIM

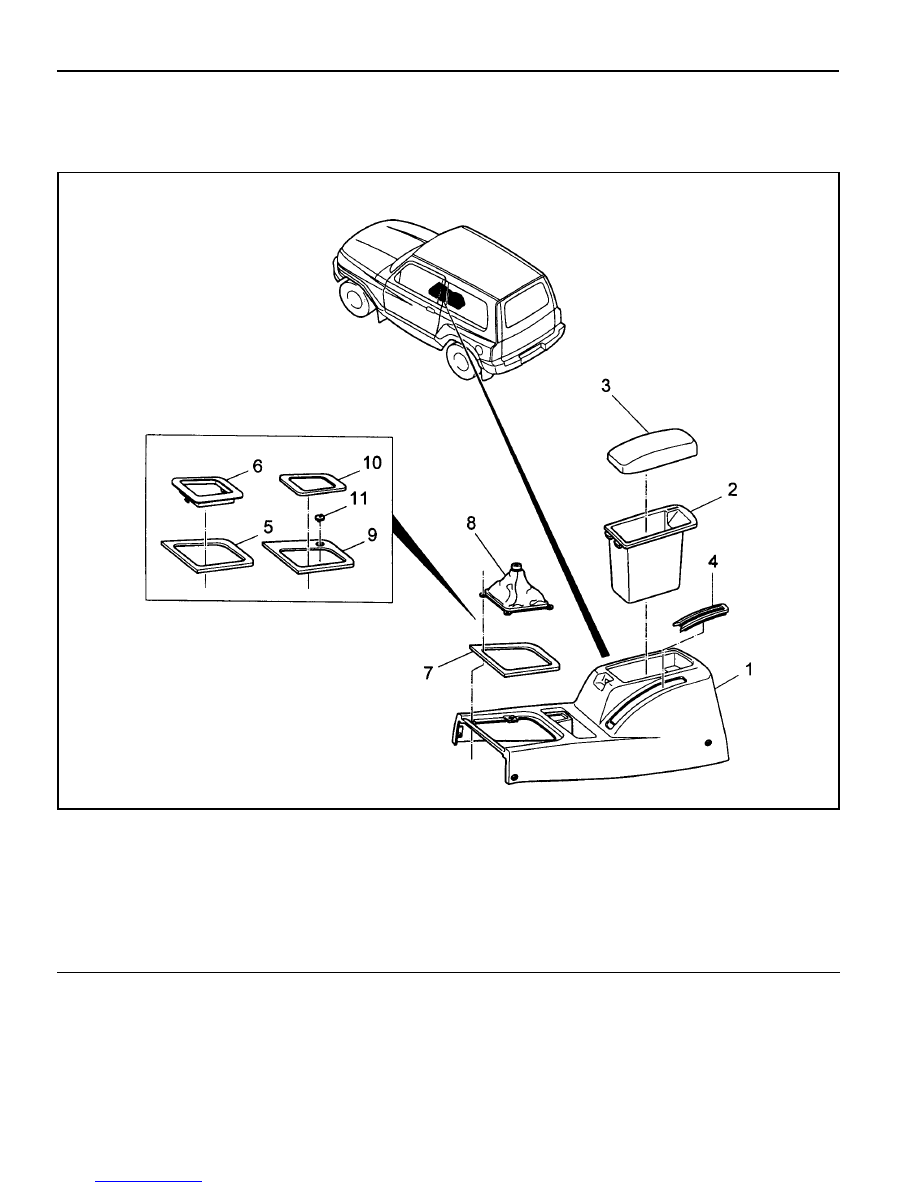

COMPONENT LOCATOR

CONSOLE BOX

1 Console Box
2 Tray
3 Arm Rest
4 Parking Lever Strip
5 Facia (BTRE A/T)
6 Indicator Cover

7 Facia (M/T)
8 Boot Assembly (M/T)
9 Facia (MB A/T)

10 Rear Facia Strip

11 Rear Facia Cap
