7B/C-20  MANUAL & SEMIAUTO-HVAC

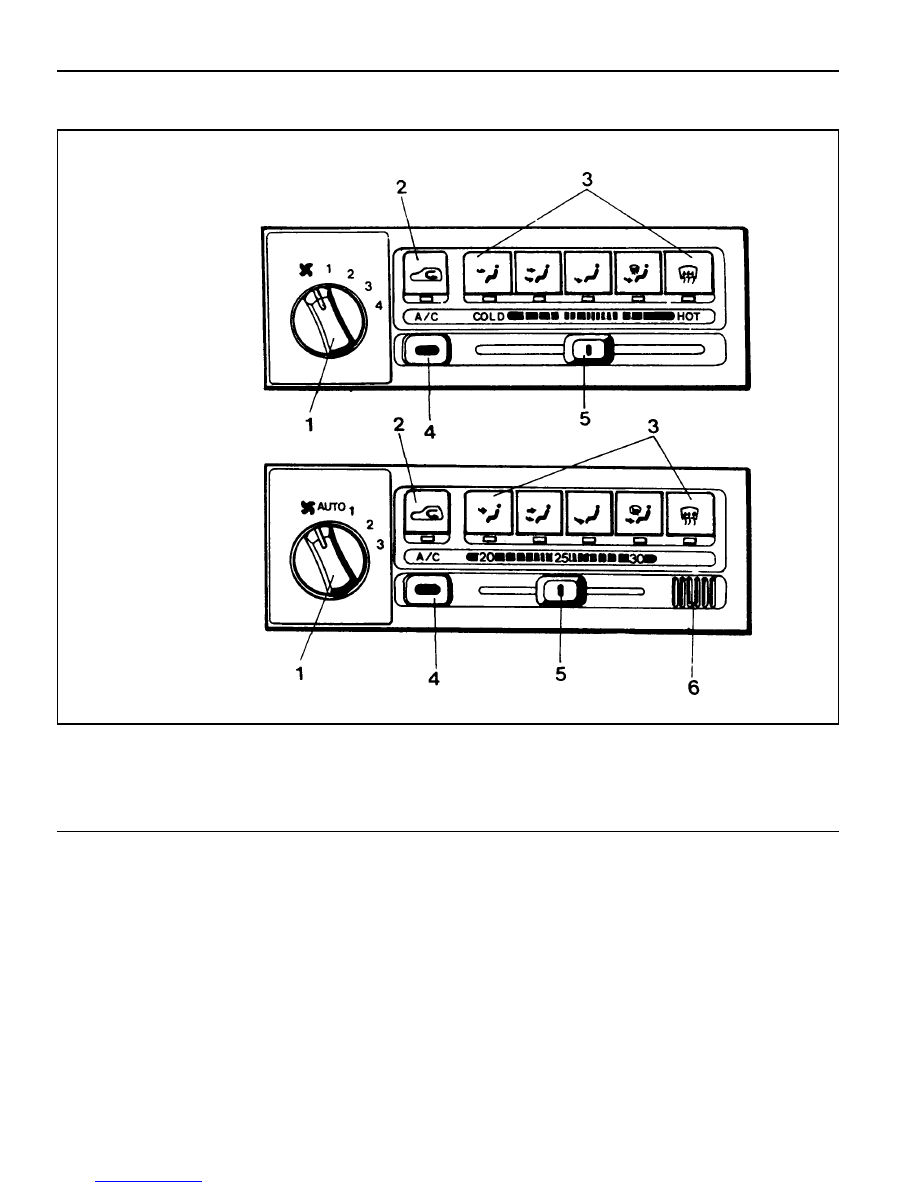

HEATER AND AIR CONDITIONER CONTROL BOX

1 Blower Switch
2 Recirculation Switch
3 Mode Switch

4 A/C Switch
5 Temperature Control Lever
6 In-vehicle Sensor

MANUAL

SATC

MANUAL & SEMIAUTO-HVAC 7B/C-21

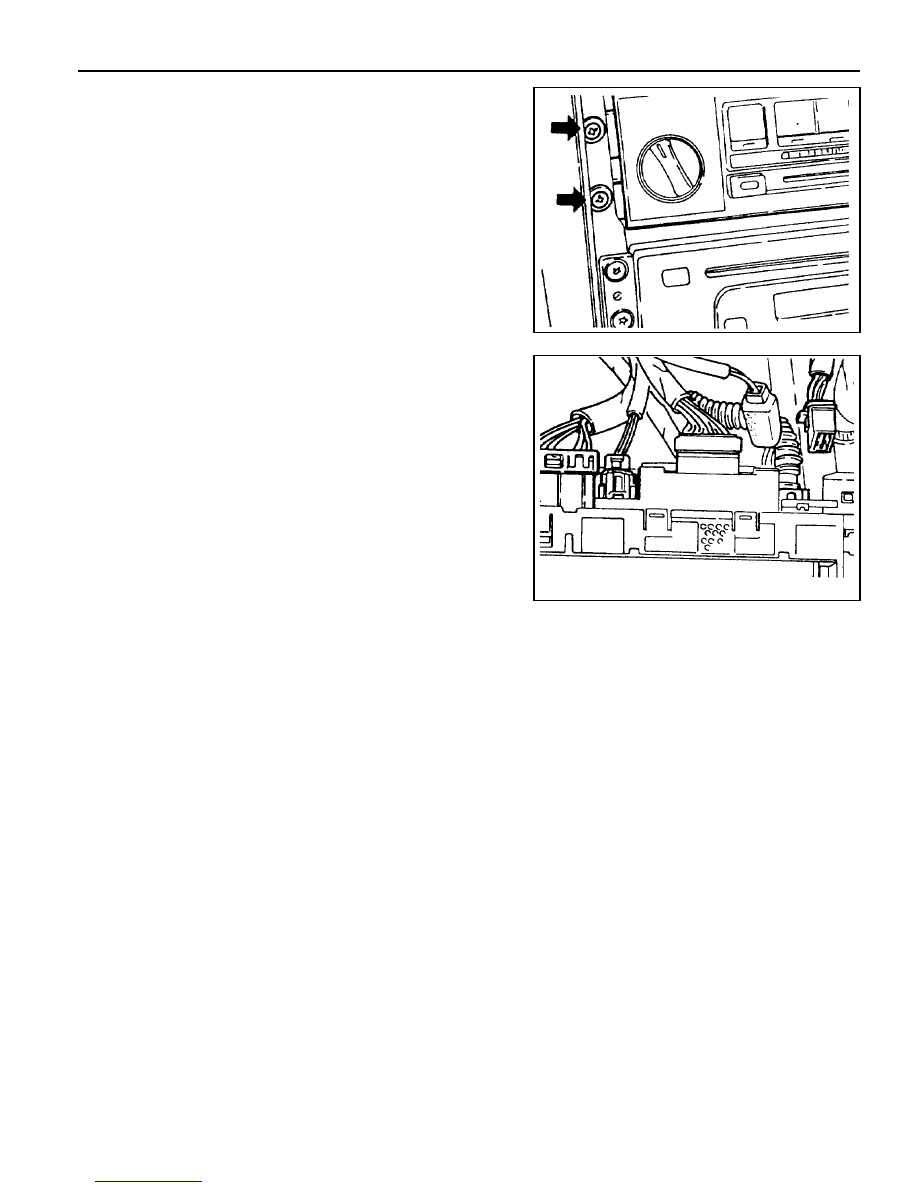

Removal & Installation Procedure

1. Remove the switch panel.

Notice

Be careful not to damage the switch panel.

2. Remove the fixing screws (4 screws) of the control box.

3. Disconnect the wire connectors and remove the control box.

4. Installation is reverse order of the removal.

SECTION 7D

FULL  AUTOMATIC  TEMPERATURE

CONTROL  HEATING, VENTILATION  AND

AIR CONDITIONING  SYSTEM

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  7D-1

Specifications . . . . . . . . . . . . . . . . . . . . . . . . .  7D-1

Service Specifications . . . . . . . . . . . . . . . . . . .  7D-3

Schematic and Routing Diagrams . . . . . . . .  7D-4

Circuit Diagram . . . . . . . . . . . . . . . . . . . . . . . .  7D-4

FATC Block Diagram . . . . . . . . . . . . . . . . . . . .  7D-5

Component Locator . . . . . . . . . . . . . . . . . . .  7D-6

TABLE OF CONTENTS

Ventilation System . . . . . . . . . . . . . . . . . . . . . .  7D-6

Function  Description . . . . . . . . . . . . . . . . . . . .  7D-7

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  7D-8

Diagnosis Test . . . . . . . . . . . . . . . . . . . . . . . .  7D-8

Maintenance and Repair . . . . . . . . . . . . . .  7D-11

FATC Control Panel . . . . . . . . . . . . . . . . . . .  7D-11

Troubleshooting . . . . . . . . . . . . . . . . . . . . . .  7D-15

FATC (Full Automatic Temperature Control) is full automatic heater and airconditioning system that detects
incar temperature, ambient temperature, sun load and coolant temperature and controls airconditioner system
blowing capacity, outlet temperature and intaking/outlet mode to maintain interior comfort.

SPECIFICATIONS

SPECIFICATIONS

Application

Core Size (LxWxT)

Core Type

Expansion Valve Type

Thermostat

Resister Type

Cooling Capacity

Description

237.0x232.0x92.0

Aluminum plate

Angle

ON:4.5±0.6°C, OFF:1.5±0.6°C

Aluminum plate

4,300 Kcal/h(AT 420 CMH)

Evaporator Unit

Application

Capacity

Type

Description

650-750 g

R134a

Refrigerant

7D-2  FATC-HAVC

Application

Size (WxHxT)

Capacity

Type

Description

650x339.2x22.0

11,000 Kcal/h

Parallel Flow

Condenser

Application

Material

Capacity

Desiccant

Description

Aluminum

250cc

XH-9 or equivalent 35g

Receiver Drier

Application

Motor Type

Motor Size

Description

Magnetic

f

70 x 145

Blower Unit

Application

 Replacement

Description

Every 10,000 km (replace earlier if air pollution is heavy)

Air Filter

Application

Model

Type

Displacement (cc/rev.)

Pulley

Oil

Description

FK-II(DKV 14C)

Vane rotary

140.5

f

143.0

ZXL 200 PG (PAG Oil)

Compressor

Application

Heater Core Type

Heating Capacity

Heater Core Size (LxWxT)

Description

2-ROW

4,600 Kcal/h (AT 300 CMH)

219.5 x 151.8 x 52

Heater Unit

Application

Type

High (OFF)

Low (ON)

Description

Direct

OFF : 27±2Kgf/cm

2

, DIFF : 6±2Kgf/cm

2

OFF : 1.8±2Kgf/cm

2

, ON : 1.9±0.3Kgf/cm

2

Pressure Switch
