 M162 ENGINE INTAKE & EXHAUST  1G1-9

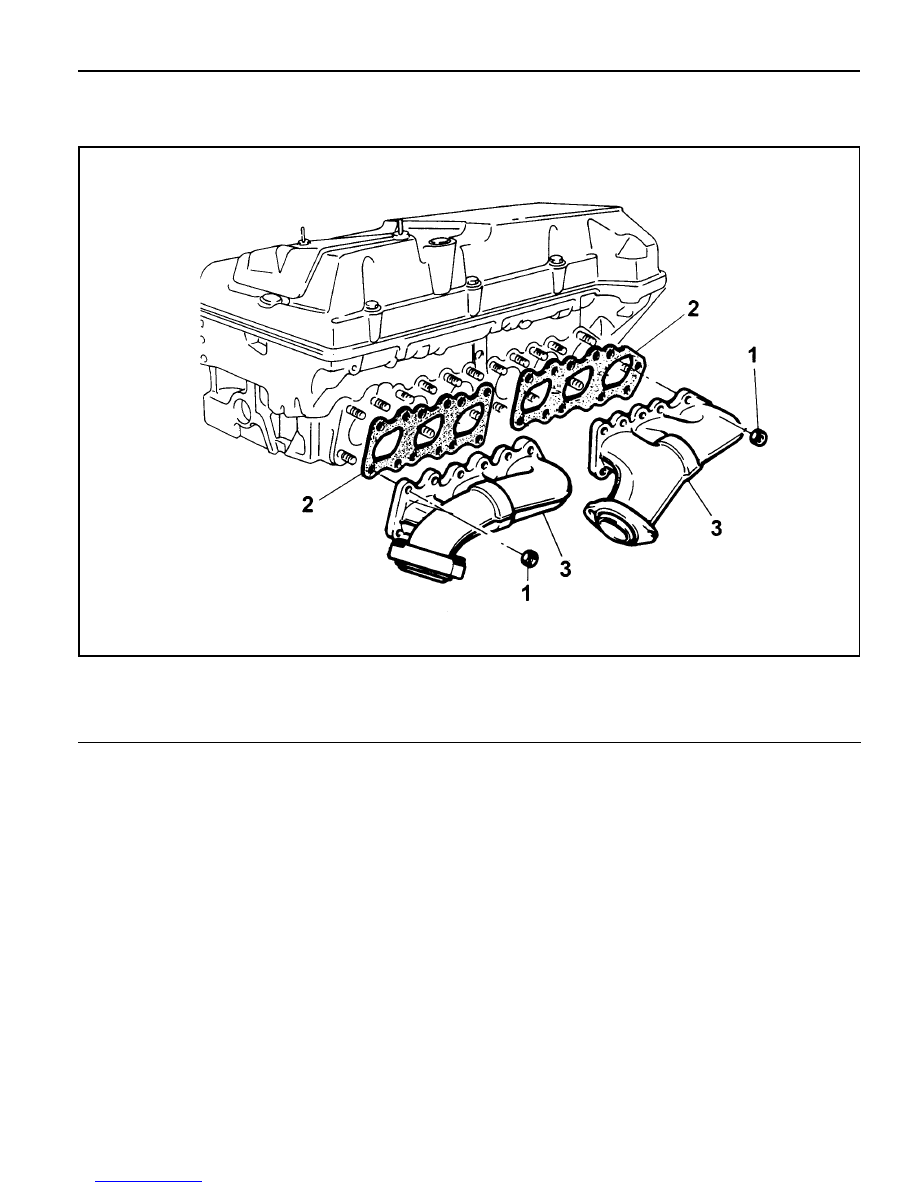

EXHAUST MANIFOLD

Preceding Work : Removal of air cleaner

1 Nut ....................................................... 36-44 Nm
2 Gasket ................................................... Replace

3 Exhaust Manifold

1G1-10  M162 ENGINE INTAKE & EXHAUST

Tools Required

103 589 01 39 00 Caulking Bolt

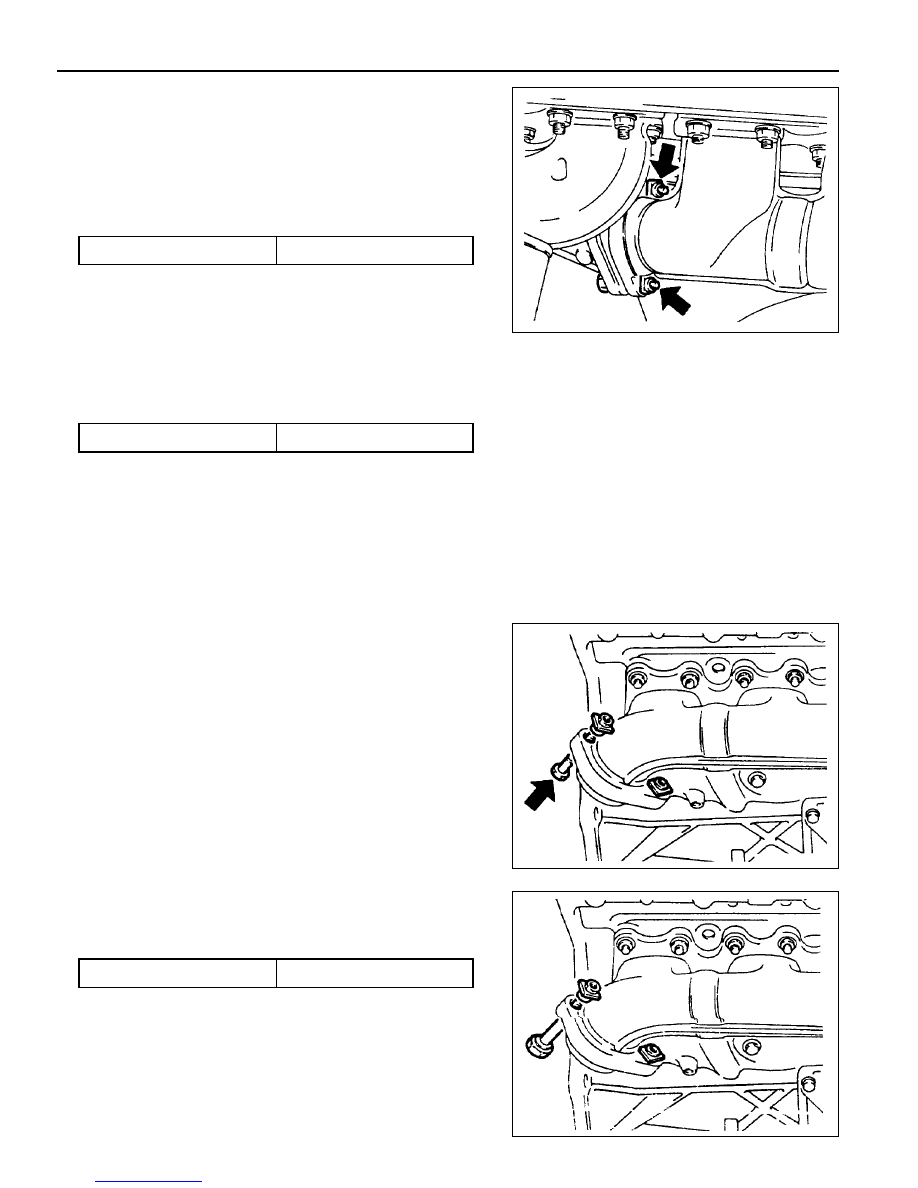

Removal & Installation Procedure

1. Remove the flange bolt from the exhaust manifold, and

disconnect the front exhaust pipe.

Installation Notice

Notice

Check for nut damages and replace the nut if necessary.

2. Remove the 23 nuts (1) from the stud bolt, and remove the

exhaust manifold.

Installation Notice

3. Replace the gasket (2).

4. Installation is reverse order of the removal.

Replacement of Rivet Nut

1. Pull out the rivet nut from the connecting point of the exhaust

manifold and the exhaust pipe using a proper bolt (arrow).

2. Insert a new rivet nut into the exhaust manifold hole, and

tighten with a special tool (Caulking Bolt).

Installation Notice

Caulking Bolt 103 589 01 39 00

Tightening Torque

30 Nm

Tightening  Torque

26 - 34 Nm

Tightening Torque

30 Nm

 M162 ENGINE INTAKE & EXHAUST  1G1-11

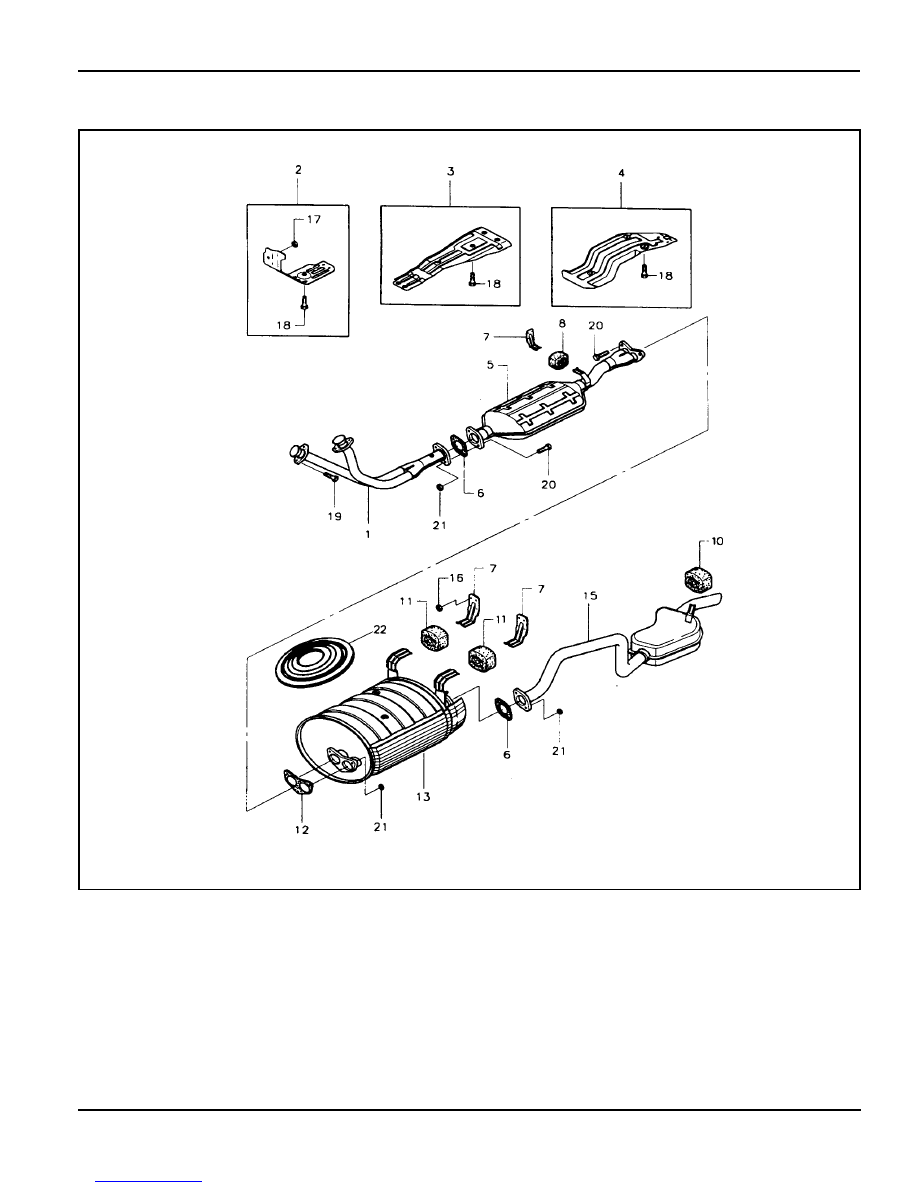

Removal and Installation of Exhaust Line

1 Exhaust Manifold
2 Rivet Nut
3 Bolt ........................................................... 30 Nm
4 Front Pipe
5 Oxygen Sensor
6 Bolt ...................................................... 28-47 Nm
7 Rubber Pad
8 Catalytic Converter
9 Gasket ................................................... Replace

10 Nut

11 Gasket ................................................... Replace

12 Rubber Pad
13 Nut ....................................................... 28-47 Nm
14 Center Muffler
15 Rubber Pad
16 Tail Muffler
17 Gasket ................................................... Replace
18 Nut ....................................................... 28-47 Nm

SECTION 1G2

M161  ENGINE  INTAKE  &  EXHAUST

TABLE OF CONTENTS

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

N

l

m

9 - 11

22.5 - 27.5

22.5 - 27.5

9.5 - 12.5

15 - 28

28 - 47

Application

Air Cleaner Housing Cover Nut

Intake Manifold Bolt (M8 x 20)

Intake Manifold Bolt (M8)

Exhaust Mainfold Stud Bolt

Exhaust Pipe Nut (Engine)

Exhaust Pipe Bolt

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1G2-1

Fastener  Tightening  Specifications . . . . . . . .  1G2-1

Maintenance and Repair . . . . . . . . . . . . . .  1G2-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1G2-2

Air Cleaner . . . . . . . . . . . . . . . . . . . . . . . . . .  1G2-2

Air Intake Shield . . . . . . . . . . . . . . . . . . . . . .  1G2-4

Intake Air Duct . . . . . . . . . . . . . . . . . . . . . . .  1G2-5

Intake Manifold . . . . . . . . . . . . . . . . . . . . . . .  1G2-7

Exhaust Manifold . . . . . . . . . . . . . . . . . . . . .  1G2-9
