1B3-186  OM600 ENGINE MECHANICAL

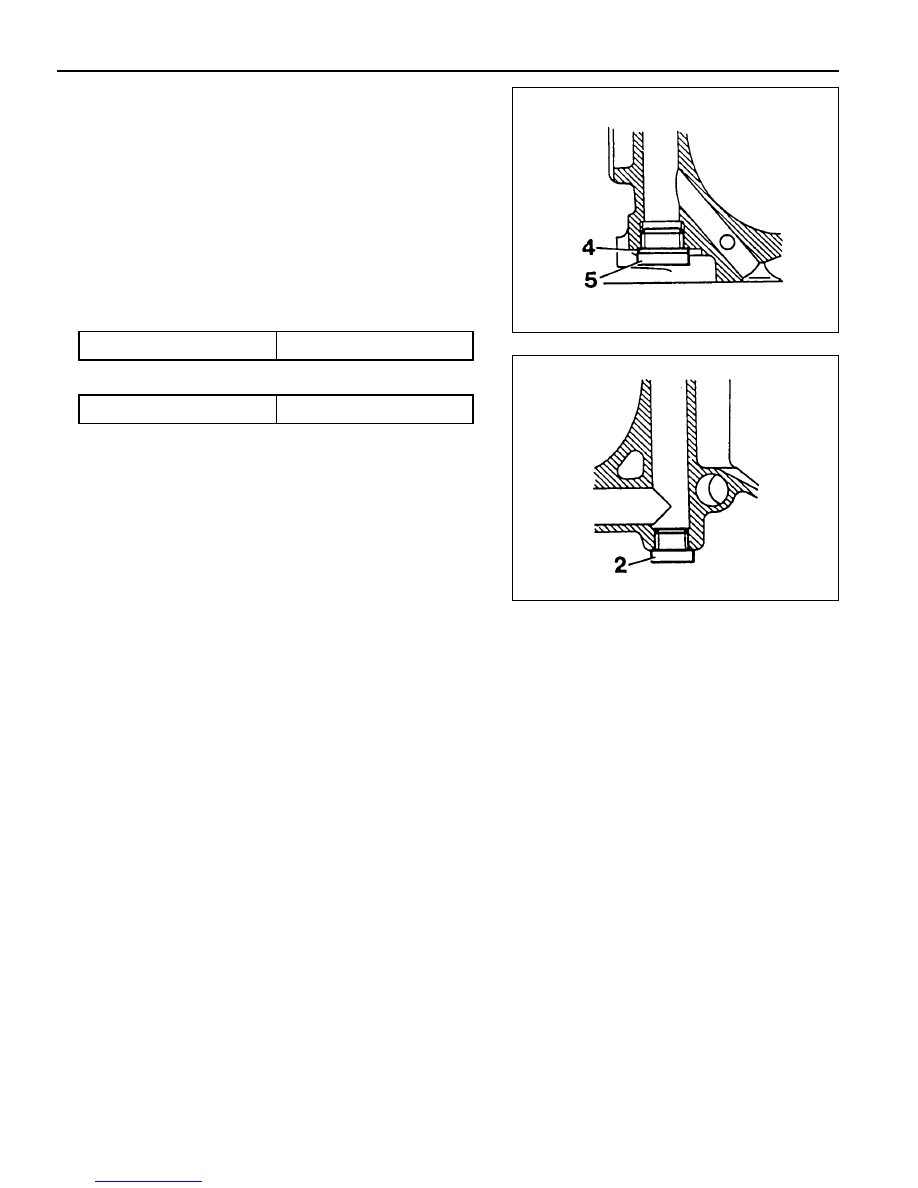

Installation of screw plug

Notice

If steel ball leaks again, install the screw plug.

1. Remove the steel ball.

2. Tap thread into the bores of the oil gallery.

Notice

Front bore : M18 ´ 1.5, depth 10mm

Rear bore : M16 ´ 1.5, depth 14mm

3. Thoroughly clean the oil gallery.

4. Tighten the front plug (5) with seal (4).

5. Apply Loctite 241 and then tighten the rear plug (2).

Tightening Torque

50 Nm

Tightening Torque

50 Nm

OM600 ENGINE MECHANICAL  1B3-187

Standard size

Wear limit in direction of travel and  in transverse direction

Permissible deviation of cylinder shape

Honing angle

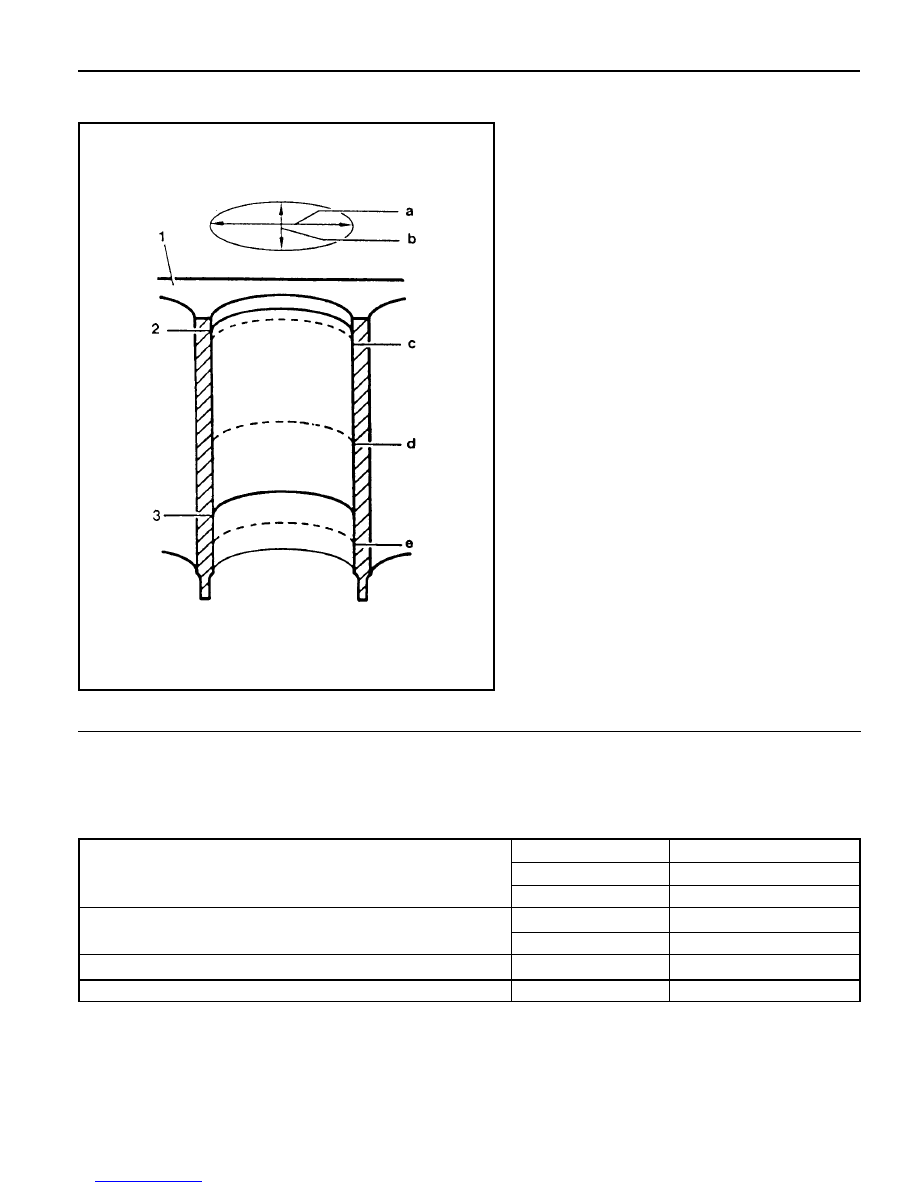

CYLINDER BORE MEASUREMENT

a

Longitudinal Direction

b

Transverse Direction

c, d, e.  Measuring Point

1

Crankcase Contacting Surface

2

TDC of 1st Piston Ring

4

BDC of Ring

Service Data

Code letter ‘A’

Code letter ‘X’

Code letter ‘B’

-

When new

Wear limit

-

89.000 - 89.006mm

89.006 - 89.012mm

89.012 - 89.018mm

Max. 0.20mm

0.01mm

0.05mm

50° ± 10°

SECTION 1D1

M162  ENGINE  COOLING

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1D1-1

General Specifications . . . . . . . . . . . . . . . . .  1D1-1

Fastener  Tightening  Specifications . . . . . . . .  1D1-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1D1-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1D1-3

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-4

System Leakage Test . . . . . . . . . . . . . . . . . .  1D1-4

Maintenance and Repair . . . . . . . . . . . . . .  1D1-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1D1-5

Coolant Drain and Fill Up . . . . . . . . . . . . . . .  1D1-5

Coolant Connection Fitting . . . . . . . . . . . . . .  1D1-7

Water Pump . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-8

Thermostat . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-10

Oil Cooler Pipe Line . . . . . . . . . . . . . . . . . .  1D1-11

Cooling Fan and Viscous Clutch . . . . . . . . .  1D1-12

Cooling Fan Shroud . . . . . . . . . . . . . . . . . .  1D1-14

Radiator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-15

SPECIFICATIONS

GENERAL SPECIFICATIONS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Description

Water Cooling Forced Circulation

Double Cross Flow

70,000 kcal/h

580 x 482 x 45 mm



f



460, Six Blades

ALUTEC - P78

50 : 50

11.3 L

3.4 L

1.4 bar

Application

Cooling Type

Radiator

Dimension(Width

´

Height

´

Thickeness)

Cooling Fan

Anti-Freeze Agent

Mixing Ratio of Anti-Freeze Agen with Water (Anti-Freeze Agent : Water)

Coolant Capacity

Reservoir Capacity

Cap Operating Pressure (Reservoir Tank Pressure Cap)

Circulation Type

Radiation Capability

1D1-2  M162 ENGINE COOLING

FASTENER TIGHTENING SPECIFICATIONS

N

·

·

·

·

·

m

30

22.5 - 27.5

9 - 11

9 - 11

9 - 11

40.5 - 49.5

3 - 7

3 - 7

Application

Coolant Drain Plug

Engine Hanger Bracket and Coolant Outlet

Port Bolt

Thermostat Cover Bracket Bolt

Oil Cooler Pipe Line Bolt

Cooling Fan Bolt

Viscous Clutch Bolt

Automatic Transmission Oil Cooling Hose Bolt

Cooling Fan Shroud Bolt
