8В –  96  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

Процедура

раскрытия

подушки

безопасности

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
активизации  преднатяжителей  в  течении
одной

минуты

после

выключения

зажигания

и

отсоединения

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание
в

течении

одной

минуты

после

отключения

питания

от

СДМ.

Если

подушки

безопасности

отсоединены,

обслуживание  может  быть  выполнено
немедленно  без  ожидания  истечения  одной
минуты.  В  случае  не  выключения  на  время
ДСБ  в  процессе  обслуживания  может
привести

к

внезапному

раскрытию

подушки  безопасности,  получению  травмы
и ненужному ремонту.
1.  Отсоедините  обе  клеммы  аккумуляторной

батареи

и

положите

аккумуляторную

батарею

минимум

в

10

метрах

от

автомобиля.

2.  Снимите  коленный  буфер (knee bolster) или

нижний  кожух  панели  инструментов  с
рулевой  колонки.  Смотрите  Раздел 9G,
Интерьер.

3.  В  нижней  части  рулевой  колонки  отрежьте

два  провода,  идущих  от  электропроводки
дополнительной

системы

безопасности

(ДСБ) к пружине включателя.

4.  Снимите  узкий  отрезок  изоляции  с  конца

поводов, идущих в пружину включателя.

5.  Используйте  два  дополнительных  провода,

каждый 10 метров длиной, чтобы достать от
модуля до аккумуляторной батареи.

6.  Снимите  узкий  отрезок  изоляции  с  конца

этих двух поводов.

7.  Отогните  концы  двух  проводов  вместе  на

одном конце.

8.  Расположите

отогнутые

концы

двух

проводов рядом с аккумуляторной батареей.
Не подсоединяйте провода к аккумуляторной
батарее в это время.

9.  Используя  свободные  концы  10  метровых

проводов  идущих  к  пружине  включателя,
сделайте  два  сплетения,  один  на  каждом
проводе от модуля подушки безопасности.

10. Оберните провода изоляционной лентой.
11. Теперь  свободные  концы  10  метровых

проводов  сплетены  с  проводами  модуля
подушки  безопасности,  и  концы,  которые
сплетены  вместе  находятся  рядом  с
аккумуляторной

батареей.

Прочистите

область.

12. Расплетите  провода,  расположенные  рядом

с аккумуляторной батареей.

13. Прикоснитесь

одним

проводом

к

положительной

клемме

аккумуляторной

батареи  и  другим  проводом  к  отсоедините
отрицательной

клемме

аккумуляторной

батареи. Подушка безопасности раскроется.

14. Повторите

процедуру

для

подушки

безопасности переднего пассажира, боковых
подушек безопасности и преднатяжителей.

15. Применив

соответствующие

меры

предосторожности,

удалите

раскрытые

подушки  безопасности / активизированные
преднатяжители.

Смотрите

"Процедура

демонтажа  раскрытого  модуля  подушки
безопасности" в этом разделе.



  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 97

РАСКРЫТИЕ ПОДУШКИ
БЕЗОПАСНОСТИ (ВНЕ
АВТОМОБИЛЯ)

Если  автомобиль  находится  в  гарантийном
периоде,  до  раскрытия  модулей  подушки
безопасности

свяжитесь

с

региональным

менеджером

по

сервису

для

получения

одобрения или специальных инструкций.
Раскрывайте

подушки

безопасности

в

нижеследующих случаях:

•

  Если

автомобиль

попал

в

дорожно-

транспортное

происшествие.

Смотрите

"Раскрытие  модуля  подушки  безопасности
(внутри автомобиля)" в этом разделе.

•

  Если

модуль

подушки

безопасности

поврежден  во  время  транспортировки,
хранения или обслуживания.

ПРЕДОСТЕРЕЖЕНИЕ:

Для

избежания

получения  повреждения  при  раскрытии
подушки  безопасности  или  активизации
преднатяжителя,

рассмотрите

нижеследующие предосторожности:

•

  Раскройте  подушки  безопасности  только  в

эвакуированной

области.

Сервисные

работники,  привлеченные  для  этой  работы
должны находиться минимум в 10 метрах от
автомобиля.

•

  Не  подсоединяйте  источник  напряжения,

пока  все  меры  предосторожности  не
приняты

для

раскрытия

подушки

безопасности.

•

  Дайте

остыть

раскрытой

подушке

безопасности

или

активизированному

преднатяжителю на 30 минут до проведения
работ.

•

  Наденьте  перчатки  и  защитные  очки  в

процессе работы.

•

  Если  раскрытие  подушки  безопасности  не

произошло,

отсоедините

источник

напряжения  и  подождите 5 минут  до
приближения к автомобилю.

1.  Расположите  модуль  подушки  безопасности

лицом  вверх,  как  минимум  в  десяти  метрах
от людей и различных предметов.

2.  Расположите  аккумуляторную  батарею  как

минимум  в  десяти  метрах  от  модуля
подушки безопасности.

3.  Раскройте подушку безопасности.
4.  Пожалуйста, следуйте процедуре раскрытия

модуля подушки безопасности.

5.  Отрежьте желтый провод, идущий к модулю

/ преднатяжителю подушки безопасности.

6.  Удалите 13 мм изоляции с провода, идущего

к  модулю / преднатяжителю  подушки
безопасности.

7.  Используйте  два  дополнительных  провода,

каждый  длиной  в  10  метров,  чтобы
доставали  от  аккумуляторной  батареи  до
модуля / преднатяжителя

подушки

безопасности.

8.  Удалите  13  мм  изоляции  с  этих  двух

проводов.

9.  Отогните один конец этих двух проводов.
10.  Расположите

отогнутые

концы

двух

проводов рядом с аккумуляторной батареей.
Не

подсоединяйте

провода

к

аккумуляторной батарее в это время.

11.  Используя  свободные  концы  10  метровых

проводов,

ведущих

к

модулю

/

преднатяжителю  подушки  безопасности,
сделайте  два  сплетения,  один  на  каждом
проводе  от  модуля / преднатяжителя
подушки безопасности.

12.  Заверните сплетения изоляционной лентой.
13.  Теперь,  свободные  концы  10  метровых

проводов  сплетены  с  проводами  модуля  /
преднатяжителя  подушки  безопасности,  и
концы,  которые  отогнуты  вместе  находятся
рядом

с

аккумуляторной

батареей,

прочистите область.

14.  Выпрямите  отогнутые  концы  рядом  с

аккумуляторной батареей.

15.  Прикоснитесь

одним

проводом

к

положительной

клемме

аккумуляторной

батареи и другим проводом к отрицательной
клемме  аккумуляторной  батареи.  Подушка
безопасности раскроется.

16.  Применив

соответствующие

меры

предосторожности, демонтируйте раскрытые
подушки  безопасности  и  активизированные
преднатяжители.

Смотрите

"Процедура

демонтажа модуля подушки безопасности" в
этом разделе.

8В –  98  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ПРОЦЕДУРА ДЕМОНТАЖА
МОДУЛЯ РАСКРЫТОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ:

После

раскрытия,

может  иметь  место  порошкообразный
осадок

на

поверхности

подушки

безопасности. Порошок в основном состоит
из  майцена  (используется  для  смазки
подушек  безопасности  при  раскрытии)  и
продуктов

химической

реакции.

Гидросульфит

натрия

затем

быстро

входит  в  реакцию  с  влагой  в  атмосфере  и
превращается

в

карбонат

натрия

и

гидрокарбонат  натрия  (также  известен  как
пищевая сода). Поэтому, маловероятно, что
гидросульфит  натрия  будет  иметь  место
после раскрытия.
ПРЕДОСТЕРЕЖЕНИЕ:  Наденьте  защитные
перчатки  и  очки  в  процессе  выполнения
работ.
ПРЕДОСТЕРЕЖЕНИЕ:

После

раскрытия,

металлическая

поверхность

модуля

подушки  безопасности  будет  горячим.  Для
избежания риска получения повреждения или
ожога,  не  кладите  модуль  раскрытой
подушки

безопасности

рядом

с

легковоспламеняемыми предметами и дайте
остыть  модуль  подушки  безопасности  в
течении 30 минут до обращения с ним.
До  демонтажа  модуля  подушки  безопасности,
сначала раскройте его.
Это касается тех автомобилей, которые попали в
аварию.  Если  автомобиль  все  еще  находится  в
гарантийном  периоде,  Вы  должны  связаться  с
региональным  менеджером  по  сервису

и

получить

одобрение

или

специальные

инструкции  до  раскрытия  модуля  подушки
безопасности  или  активизации  преднатяжителя.
Раскрытый  модуль  подушки  безопасности  или
активизированный  преднатяжитель  должны  быть
демонтированы  также,  как  и  другие  части  с
дополнением нижеследующих шагов:

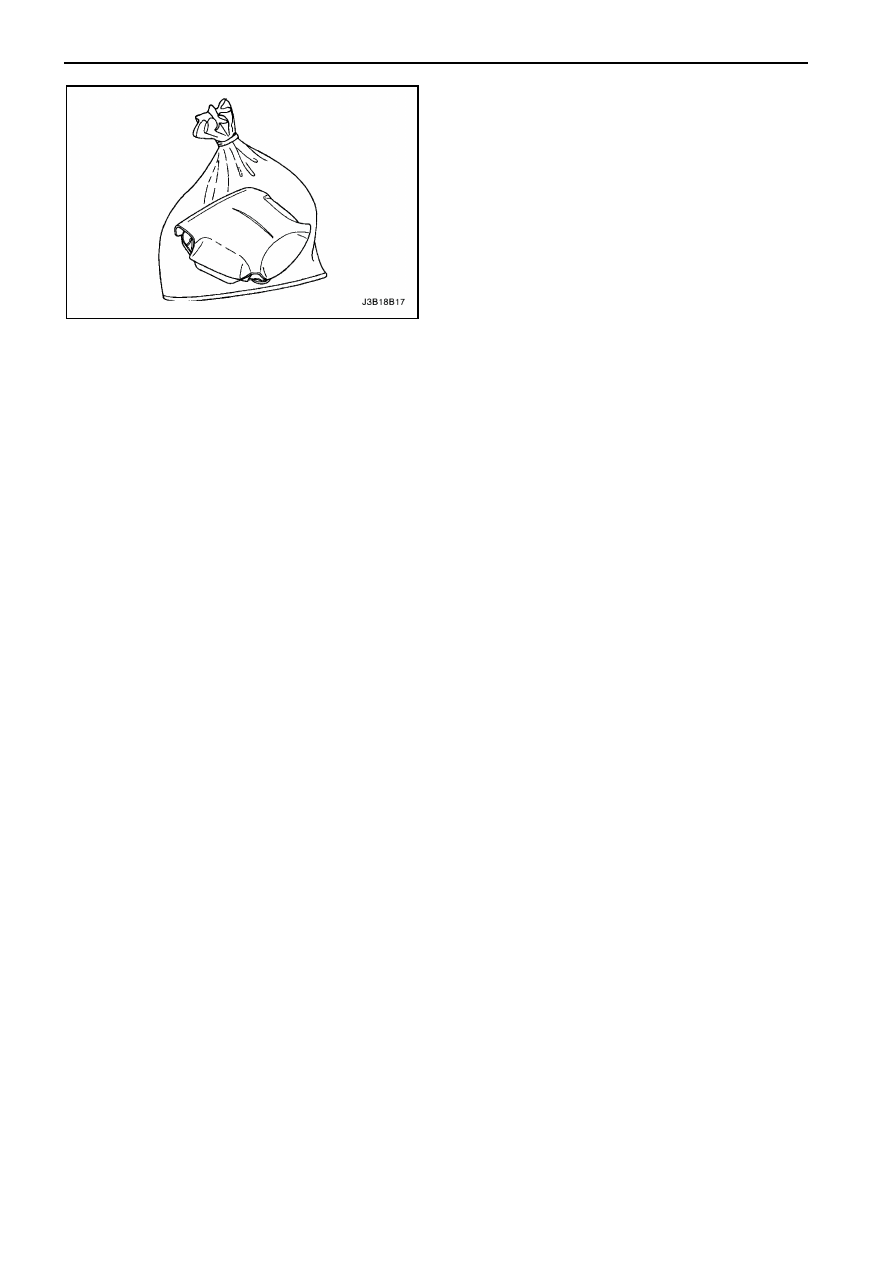

1.  Расположите

раскрытую

подушку

безопасности / преднатяжитель  в  прочный
пластиковую сумку.

2.  Надежно уплотните пластиковую сумку.
3.  Вымойте  руки  и  промойте  их  водой  после

обращения

с

раскрытой

подушкой

безопасности.



  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 99

РЕМОНТ ЭЛЕКТРОПРОВОДКИ
ДСБ

Ремонт разъема
ПРЕДОСТЕРЕЖЕНИЕ:

До

проведения

ремонта,  ДСБ  должен  быть  выключен.
Смотрите  "Выключение  ДСБ"  в  этом
разделе  для  инструкций  по  выключению
ДСБ.
Клеммы  ДСБ  выполнены  из  специального
металла  для  обеспечения  необходимой  чистоты
контакта  в  чувствительных  цепях,  по  которым
проходит  низкое  напряжение.  Эти  клеммы
доступны  только  в  блоке  разъема.  Не  заменяйте
другие клеммы на те, которые находятся в блоке
разъема.
Ремонт провода
ПРЕДОСТЕРЕЖЕНИЕ:

До

проведения

ремонта,  ДСБ  должен  быть  выключен.
Смотрите  "Выключение  ДСБ"  в  этом
разделе  для  инструкций  по  выключению
ДСБ.
Не

ремонтируйте

провода

дополнительной

системы

безопасности

(ДСБ).

Заменяйте

поврежденные провода на новые.
