8В –  72  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 80

ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

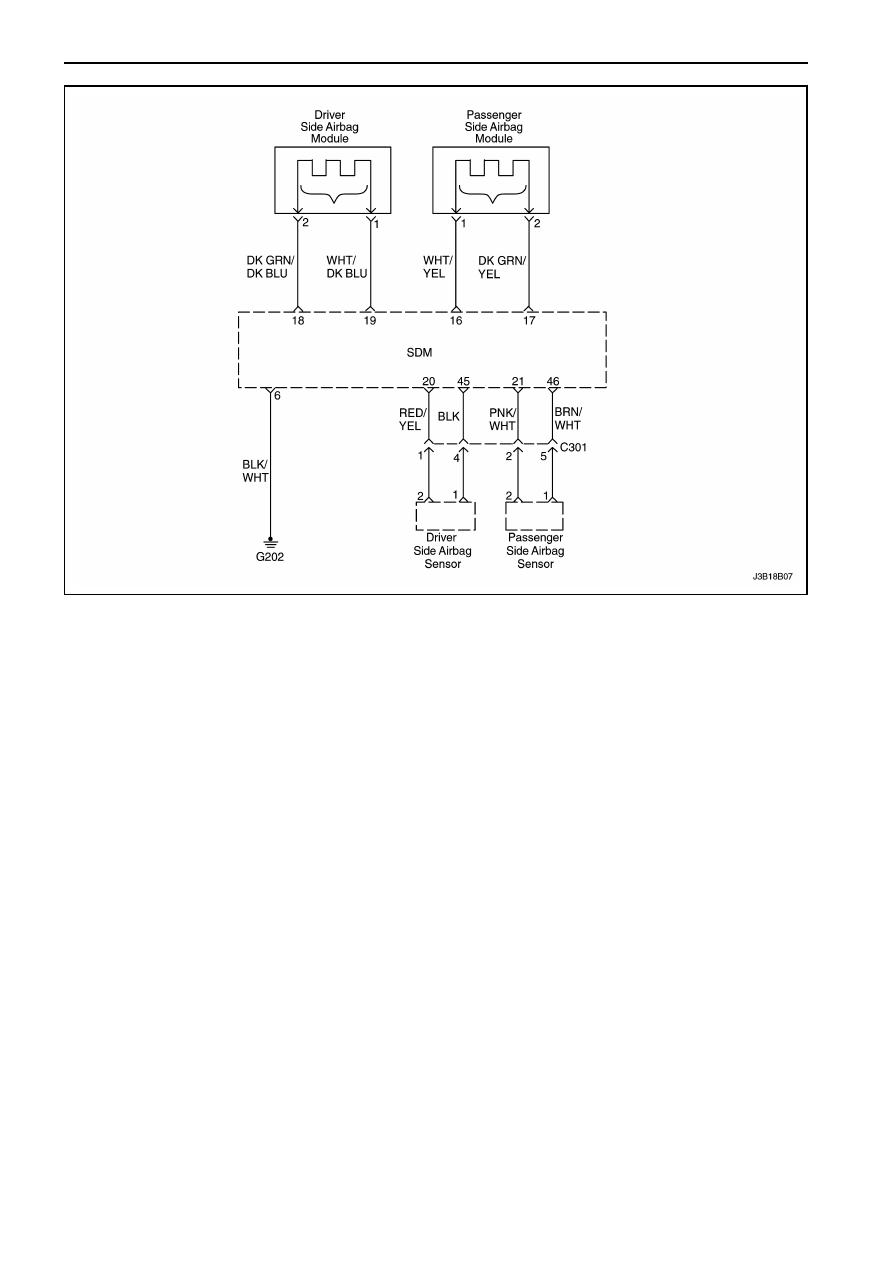

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого
напряжения  подушки  безопасности  водителя  и

переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.
ДКН 80 будет устанавливаться когда

•

  Провод

высокого

напряжения

электропроводки  датчика  боковой  подушки
безопасности  водителя  замкнут  на  провод
аккумуляторной батареи.

•

  Провод

низкого

напряжения

электропроводки  датчика  боковой  подушки
безопасности  водителя  замкнут  на  провод
аккумуляторной батареи.



  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 73

ДКН 80 – Замыкание на напряжение в цепи датчика боковой

подушки безопасности водителя

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите минуту для разрядки СДМ.
3.  Визуально  проверьте  на  наличие  повреждения  в

проводке  и  разъеме  датчика  боковой  подушки
безопасности водителя.

В  порядке  ли  проводка  и  разъем  подушки
безопасности?

-

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Подсоедините  проводку  или  произведите  ремонт
повреждения.
Проверьте систему снова.

-

-

-

3

Проверьте  сопротивление  между  СДМ  клеммами
низкого  и  высокого  напряжения  датчика  боковой
подушки безопасности и аккумуляторной батареей.
Равна ли величина сопротивления 10 к

Ω

?

≈

 10 к

Ω

Смотрите

Шаг 4

Смотрите

Шаг 6

4

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН при помощи сканера.
4.  Проверьте цепь.
Имеет ли все еще место ДКН?

-

Смотрите

Шаг 5

Система в

порядке

5

Замените  датчик  боковой  подушки  безопасности
водителя.

-

-

-

6

Замените проводку подушки безопасности.

-

-

-

8В –  74  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 81

ЗАМЫКАНИЕ НА МАССУ В ЦЕПИ ДАТЧИКА БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого

напряжения  подушки  безопасности  водителя  и
переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.
ДКН 81 будет устанавливаться когда

•

  Провод

высокого

напряжения

электропроводки  датчика  боковой  подушки
безопасности водителя замкнут на массу.

•

  Провод

низкого

напряжения

электропроводки  датчика  боковой  подушки
безопасности водителя замкнут на массу.



  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 75

ДКН 81 – Замыкание на массу в цепи привода в действие боковой

подушки безопасности водителя

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите минуту для разрядки СДМ.
3.  Визуально  проверьте  на  наличие  повреждения  в

проводке  и  разъеме  датчика  боковой  подушки
безопасности водителя.

В  порядке  ли  проводка  и  разъем  подушки
безопасности?

-

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Произведите ремонт и повторно подсоедините цепь.
Проверьте систему снова.

-

-

-

3

Проверьте  сопротивление  между  СДМ  и  проводами
высокого  и  никого  напряжения  модуля  боковой
подушки безопасности и массой.
Равна ли величина сопротивления 10 к

Ω

?

≈

 10 к

Ω

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Замените проводку подушки безопасности.

-

Смотрите

Шаг 6

Система в

порядке

5

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН при помощи сканера.
4.  Проверьте цепь.
Имеет ли все еще место ДКН?

-

-

-

6

Замените датчик боковой подушки безопасности.

-

-

-
